Бра евросвет с выключателем шнурком

Подключение бра с цепочкой

Подключение бра с цепочкой

Простая схема подключения бра

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

  • одна либо несколько ламп в бра;
  • питание должно осуществляться напрямую от электропроводки;
  • питание должно осуществляться от розетки с помощью вилки;
  • разъединение цепи происходит от клавиши на стене;
  • разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели.

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Рекомендуем также просмотреть материал: как повесить люстру к потолку!

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

  • изолента;
  • саморезы;
  • отвертка;
  • остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение.

Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения — с тремя и двумя проводами:

  • в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
  • в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

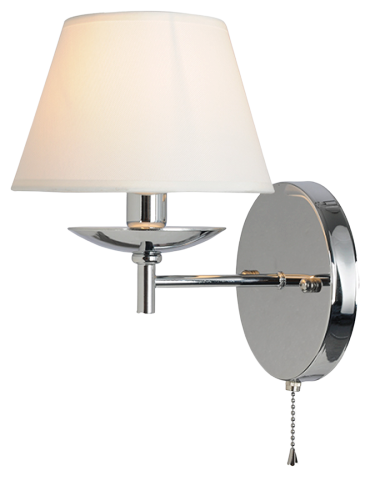

Бра Eurosvet Бра Eurosvet Hotel 60060/1 хром, с выключателем, 40 Вт

  • количество ламп: 1 шт
  • тип цоколя: E14
  • стиль: арт-деко
  • напряжение: 220-240 В
  • материал плафона/абажура: ткань
  • цвет плафона/абажура: белый
  • материал арматуры: металл
  • цвет арматуры: серебристый
  • степень пылевлагозащиты: IP20
  • размер (Д х Ш х В): 22 х 19 х 32 см
Читать еще:  Кабель utp cat 5e это провод или кабель
Типбра

Описание Бра Eurosvet Бра Eurosvet Hotel 60060/1 хром, с выключателем, 40 Вт

Для того, чтобы купить Бра Eurosvet Бра Eurosvet Hotel 60060/1 хром в wadoo.ru, необходимо добавить товар в корзину и оформить заказ или позвонить по номеру указанному на сайте.

* Заказанный товар может незначительно отличаться от описания и изображения, размещенного на сайте (например, оттенки цветов, незначительные изменения в дизайне или упаковке и т.д., не влияющие на основные потребительские свойства товара), при этом основные потребительские свойства и иные существенные элементы товара и заказа остаются без изменений.

Высота32 см
Длина22 см
Код товара(460223418)
Мощность40 Ватт
Типбра
С выключателемда
Тип цоколяE14
Совместимые типы лампсветодиодные, лампы накаливания
Количество ламп1 шт
Абажуресть
Материал арматурыметалл
Материал плафона/абажураткань
Вес0.72 кг
Мощность40 Ватт
Напряжение220-240 В
Класс электробезопасностиI
Степень пылевлагозащитыIP20
Площадь освещения3 м²

Условия доставки

Мы стараемся максимально лояльно подходить к выбору способов доставки товаров из нашего магазина, чтобы наши клиенты получали необходимое качество по наименьшей цене.

Доставляем во все населенные пункты России, Казахстана и Белоруссии.

Стоимость доставки будет рассчитана на этапе оформления заказа.

Способы оплаты

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

— Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.

— Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.

— Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Как подключить бра с выключателем шнурком?

Как подключить бра с выключателем шнурком? Мы знаем ответ! Порядок и правила подключения в сеть бра, оснащенного выключателем – шнурком.

Настенные светильники – это компактные, стильные осветительные устройства, которые достаточно давно применяются соотечественниками, основное предназначение – обеспечить дополнительный свет в помещении, повысить удобство и комфорт проживания. С помощью таких приборов можно не только эффектно и уютно оформить комнату, кухню, рабочий кабинет или спальню, но и наполнить помещение дополнительным светом. Важнейшим достоинством светильников является способность создавать равномерный, рассеянный, мягкий свет, распространяющийся в определенном направлении. Данный способ оформления разнонаправленных световых потоков позволяет создавать уникальный, индивидуальный стиль, по мере необходимости, а также с учетом дизайнерских замыслов акцентировать определенные участки (зоны) комнаты, кухни или любого другого помещения в квартире, загородном доме.

Принципиальное решение

Все большее число наших соотечественников принимают решение на покупку светильников, крепящихся к стене. Многим приходится решать сложную задачу, не зная, как подключить бра с выключателем шнурком. Данный вариант включения/выключения особо популярен, так как позволяет обходиться без необходимости каждый раз вставлять вилку в розетку и извлекать ее при погашении света. Кроме того, на шнурок можно прикрепить какое-либо украшение, дополняя интерьер приятными симпатичными вещичками.

Некоторые собственники, не пытаясь разобраться как правильно можно подключить светильник с выключателем шнурком, принимают решение на вызов мастера-электрика. Это простое решение, но оно потребует дополнительных финансовых расходов. При этом вполне можно обойтись и без сторонней помощи и установить бра своими руками, соблюдая при этом все установленные правила ПБ и ТБ.

Разновидности настенных осветительных устройств

Прежде чем разбираться и выяснять, как подключается светильник, бра, имеющий выключатель в виде шнурка, рекомендуем получить общие сведения о всех существующих моделях. Возможно пользователь выберет другой вариант включения, более подходящий для определенной ситуации с учетом особенностей интерьера помещения и личных предпочтений. Итак, существуют следующие виды настенных светильников:

  • Образец, включение которого происходит при помощи шнурка.
  • Светильник, имеющий встроенный в соединительный (питающий) провод выключатель. Данный вариант является альтернативным предыдущему. Различие заключается лишь в том, что здесь питание подается и прекращается путем изменения положения клавиши переключателя вместо дергания веревки. Некоторым собственникам данный способ кажется более удобным.
  • Бра, подключаемые путем соединения вилки и розетки. Наиболее простой, примитивный и, честно говоря, не очень удобный способ. Вед придется каждый раз выдергивать вилку, отключая питание из сети. Да и включение не будет удобным, особенно, если происходит в полной темноте.

Простой порядок действий

Разобраться, как подключить бра с шнурком несложно. Прежде всего, потребуется:

  1. изучить схему подключения;
  2. подготовить инструменты и расходные материалы;
  3. выполнить последовательно работу;
  4. проверить качество и исправность функционирования.

Схема

На практике существует 2 вида электропроводки, используемой для подключения светильников (бра): с двумя или с трем проводами.

В любом случае первый провод – «ноль», второй «фаза». Нулевой провод, как правило, синего цвета, он должен присоединяться к клемме «N» выключателя. Фаза присоединяется к клемме «L».

Если электропроводка имеет 3 провода (вариант повышенной надежности и электробезопасности), к нулевому проводу и фазе добавляется еще заземление (обозначается как «PE».

Читать еще:  Трех как подключить выключатель с подсветкой

Обратите внимание, что при увеличении количества лампочек на настенном светильнике, число проводов также увеличится. Их необходимо подключать все параллельно.

Подготовка инструментов

Для выполнения работы потребуется:

  • электродрель;
  • контрольная индикаторная отвертка (чтобы убедиться в правильности выбранной фазы);
  • отвертка с плоским и крестообразным жалом;
  • саморезы;
  • дюбели;
  • изолента;
  • остро заточенный нож или специальное приспособление для снятия изоляции.

Подготовка

Заключается в выборе места монтажа БРА, прокладывания скрытой проводки. Далее следует сделать разметку на стене и просверлить отверстия. Устанавливаем дюбеля.

Практический монтаж

Прежде всего, необходимо обесточить помещение. Затем по схеме производим соединение проводов. Конечно же, заранее очищаем от изоляции контакты. Далее закрепляем корпус светильника к стене используем саморезы. Крепим на штатное место плафон, вкручиваем лампочки.

Остается проверить, как работает система и, если все нормально, можно наводить порядок на рабочем месте.

Бра готово к повседневной эксплуатации!

Как правильно подключить бра с выключателем шнурком

Настенные светильники бра, как и напольные торшеры, пользуются огромной популярностью в нашей стране, украшая собой большинство квартир и являясь отличным дополнением интерьера. Излучая рассеянный свет, они способствуют созданию в доме комфорта, делая жилище более уютным. Бра идеально подходит в качестве осветительного прибора в спальне или в домашней зоне для чтения, излучая мягкий свет, который способствует хорошей видимости и не напрягает глаза. С помощью пятен света, создаваемых этими светильниками, дизайнеры маскируют или, напротив, подчеркивают нужные элементы обстановки. Тема этой статьи – как подключить бра с выключателем шнурком своими руками.

Выбор места для подключения настенного светильника

Перед тем, как приступить к установке бра, необходимо правильно выбрать его местоположение, не поленившись произвести тщательные измерения. Особенно это актуально для парных светильников, которые должны располагаться параллельно друг другу. В противном случае велик риск получить от освещения совсем не тот эффект, который ожидался.

Выбирая место для установки, желательно учитывать, что крепить бра рекомендуется на высоте полутора метров от пола. Заранее позаботьтесь о том, чтобы скрыто подвести к месту подключения прибора проводку.

Поскольку этот материал посвящен именно подключения бра, оборудованных встроенным выключателем, который управляется веревочкой или цепочкой, поговорим подробно о порядке монтажа светильников этого типа.

Подготовка к монтажным работам

Перед тем, как приступить к самостоятельной установке и подключению бра к домашней сети, нужно подготовить нижеперечисленные инструменты и принадлежности:

  • Электродрель со сверлами. Тип последних надо выбирать, исходя из стенового материала. Если электрическая проводка монтируется в доме с деревянными стенами, сверла должны быть предназначены для работы с деревом, если же стены бетонные, то тип бура должен быть «по бетону».
  • Отвертка крестовая или плоская.
  • Отвертка индикаторная.
  • Плоскогубцы.
  • Карандаш.
  • Лестница-стремянка.
  • Остро заточенный нож.

Схема подключения бра, как правило, имеется в коробке с изделием. В ней схематично показано, как соединить светильник с электропроводкой.

Порядок установки

Теперь разберемся, как установить светильник бра с переключателем в виде веревочки. Выполняя эту работу, руководствуйтесь приведенной пошаговой инструкцией:

  • Обесточиваем помещение, выключив рубильник или вывернув пробки.
  • Убеждаемся, что на проводах, которые будут подключены к бра, отсутствует напряжение. С этой целью проверяем индикаторной отверткой контакты поочередно.
  • Прикладываем заднюю крышку настенного светильника к месту монтажа.
  • Делаем простым карандашом метки для отверстий, в которые будут вмонтированы крепежные элементы. При этом крышку нужно держать ровно, иначе отверстия в стене не будут совпадать с местами для крепления на приборе.
  • С помощью дрели проделываем отверстия в отмеченных местах.
  • Дюбель-гвоздями фиксируем крышку бра к стене.
  • Острым ножом снимаем изоляцию с концов вводных контактов (приблизительно на 5 мм).
  • Соединяем жилы домашней электропроводки и светильника по схеме подключения.

  • Присоединяем корпус к крышке и фиксируем болтами, входящими в комплект поставки прибора.
  • Крепим болтами абажур (делать это удобнее со стремянки).
  • Вкручиваем в светильник лампу (обычную, люминесцентную или светодиодную).
  • Слегка пошатываем бра для проверки качества монтажа. Хорошо зафиксированный прибор должен устойчиво держаться на месте.
  • Включаем рубильник для подачи электричества в квартиру.
  • Выключателем-веревкой включаем бра и проверяем качество его работы. При правильном монтаже лампа не должна мигать, а места соединения проводов не должны искрить.

Наглядно установка и подключение светильника бра на видео:

На этом процесс установки настенного светильника можно считать завершенным. Надеемся, что наш рассказ был достаточно подробным, и после знакомства с ним у вас не осталось вопросов, как правильно подключить бра с выключателем шнурком.
