Таблиц расчета кабеля по току

Инструкция как рассчитать сечение кабеля по току и мощности

Сегодня человек не мыслит своей жизни без электричества, но для того чтобы его использовать должным образом, необходимо устраивать систему особым образом. Для того чтобы проложить проводку, необходимо будет пользоваться специальным оборудованием, использовать особые элементы и приборы, которые позволят сделать систему максимально полезной для человека. При этом нужно установить по всему дому розетки, произвести монтаж выключателей и т.д. Но что же отвечает за соединение всех элементов между собой? Конечно же, электрические провода и кабели. Чтобы система работала исправно у проводов должно быть особое сечение. Смотрите обзор видов и типов резисторов здесь: https://howelektrik.ru/elektrooborudovanie/rezistory/obzor-vidov-i-tipov-rezistorov.html.

Сечение кабеля на фото

Зависимость сечения провода от силы тока

При проектировании схематического распределения проводов по квартире или дому, необходимо будет делать акцент на такие показатели, как сечение провода, допустимая плотность провода и кабеля, а также рабочая плотность кабеля. При этом для правильного проведения электрической проводки нужно будет учитывать максимальное возможное потребление тока.

Сечение провода измеряют в кв.мм. для длительного использования применяют провода с максимальным пределом в 4А, а вот для проводов из меди этот показатель равняется 10 А. Во многих случаях применяют медные провода, причин тому много, главная из которых отличная токопроводимость и невысокая цена, а вот алюминиевые провода используют в несколько раз реже, потому как они обладают большей толщиною.

Выбор

Таблица сечения кабеля по мощности

• на силе тока;
• на мощностном показатели.

От этих двух физических показателей будет зависеть и безопасность системы, и ее период эксплуатации и количество возможных приборов, которые можно использовать единовременно. Более подробно о том, как необходимо выбирать кабель по сечению будет рассказано далее. Читайте обзор видов дросселей для люминесцентных ламп.

Таблица

Для определения рабочей мощности и максимально возможной силы тока, которая может проходить через провод, необходимо будет использовать табличные значения, с которыми можно ознакомиться ниже.

Таблица сечения кабеля по мощности и току

Расчет сечения

По мнению опытных специалистов, получить наиболее точные показатели можно только при расчете сечения кабеля по току. Именно по этой причине необходимо пользоваться этим видом расчета. Необходимо отметить, что этот вариант предполагает возможность определения токовой нагрузки на электрическую проводку.

Первоначально необходимо будет рассчитать силу тока, которая будет возникать при питании конкретного электрического прибора.

Для этого стоит ознакомиться с таблицей средней мощности бытовых электрических приборов.

Таблица средней мощности бытовых электрических приборов

Что же касается сети с трехфазным током, то в данном случае необходимо будет пользоваться иным вариантом математической формулы:

Формула расчета трехфазного тока

После этого нужно будет сложить все показатели силы тока. По полученным данным следует выбрать сечение кабеля по току. Оно указывается в таблице. Ознакомиться с датчиком движения для включения света и советами как выбрать можно здесь.

Еще стоит учитывать, что при внешней прокладке проводки необходимо будет применять провода с большей нагрузкой по току и мощности.

Что же касается расчета сечения кабеля по мощности, то у каждого она своя. Есть мощностной порог, который способен выдержать каждый используемый провод. В том случае, если мощность всех используемых в помещении электроприборов будет намного больше, чем мощностной максимум кабеля электропроводки.
Смотрите на видео расчет сечения кабеля:

К примеру, для расчета общей мощности, можно будет с помощью калькулятора сложить все показатели воедино. После этого необходимо будет выбрать кабель, чья мощность будет превышать общее значение мощности на 30%. По этому показателю и нужно выбирать оптимальный диаметр кабеля для прокладки в квартире или доме.

Сечение алюминиевого провода по току

Таблица сечения алюминиевого провода

Сечение токопроводящей жилы – 2,5-120 кв.мм. При этом напряжение рабочее для таких проводов и 220 В и 380 В. Мощность от 4,4кВт до 132 кВт. Читайте обзор видов и характеристик стабилизатора напряжения 220В для дома на этой странице.

Медного

А вот медные провода рассчитаны на напряжение в 220В и 380 В, при этом сечение жилы может варьироваться от 1,5 кв.мм. до 10 кв.мм. При этом мощностной показатель медного провода от 4,1 кВт до25,7 кВт.

Таблица сечения медного провода по току

Соотношение сечения провода и силы тока

Что же касается соотношения проводов и силы тока, то чем больше показатель электрического тока, который идет по проводу, тем выше «квадрат» сечения. При этом максимальный ток, который может проходить по тому или иному сечению тока указывается в таблицах. Читайте как выбрать пластиковый кабель-канал.

Чтобы определить сечение кабеля по диаметру жилы необходимо пользоваться следующей формулой:

Формула расчета сечения кабеля по диаметру

Получается, что в защите нуждаются не только люди и живые организмы, но и бытовая техника. Если в системе будет применяться провода и кабели, не соответствующие хотя бы минимальным требованиям помещения, то вполне вероятно, что спустя некоторое время приборы и бытовые устройства начнут попросту гореть. Как следствие, человека ждут дополнительные финансовые затраты.

Видео

Смотрите на видео формулы для расчета кабеля тока и мощности:

Специалисты утверждают, что правильно подобранный провод – это не только, долговечная проводка и подача электрической энергии, но и защита собственных финансовых ресурсов: не нужно будет платить больше за электричество (толстые провода потребляют намного больше, чем тонкие); замена системы.

Выбираем сечение кабеля по току с помощью таблиц ПУЭ и ГОСТ, особенности расчетов

Используя таблицу ПУЭ можно правильно выбрать сечение кабеля по току. Так, например если кабель будет меньшего сечения, то это может привести к преждевременному выходу из строя всей системы проводки или порче включённого оборудования. Так же неправильный выбор толщины кабеля может стать причиной пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высокой мощности.

При обратном процессе, когда толщина кабеля будет взята со значительным запасом по мощности, может произойти лишняя трата денег для приобретения более дорогостоящего провода.

Как показывает практика, в большинстве случаев выбирать сечение кабеля по току следует исходя из показателя его плотности.

Таблицы ПУЭ и ГОСТ

Плотность тока

При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Такой показатель является результатом многолетних наработок специалистов и принимается исходя из основных правил регламентирующих устройство электрических установок.

В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.

Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.

Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.

К таковым можно отнести следующее:

1. Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
2. Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
3. Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.

К самому главному недостатку такого кабеля можно отнести более высокую цену на него.

Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.

Проведение расчетов сечения по току

При расчете рабочего показателя толщины кабеля, необходимо знать какой ток будет протекать по сети данного помещения. Например, в самой обычной квартире необходимо суммировать мощность всех электрических приборов, которые подключаются к сети.

В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми приборами, использующимися в обычной квартире.

Исходя и суммарной мощности, производится расчет тока, который будет течь по кабелям сети.

В этой формуле Р означает общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых приборов (его величина обычно равняется 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.

Данный показатель расчета тока поможет сделать оценку нужного сечения для общей сети. При этом необходимо так же учитывать и рабочую плотность тока.

Такой расчет можно принимать как приблизительный выбор. При этом более точные показатели могут быть получены с использованием выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом специальных правил устройства электрических установок.

Ниже приведен пример таблицы ПУЭ, по которой возможно производить выбор сечения.

Как видно такая таблица ПУЭ кроме зависимости сечений от показателя по току ещё предусматривает и учёт материала, из которого изготавливаются провода, а так же и его расположение. Кроме этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.

Расчет по току с применением дополнительных параметров

При расчете сечения на основе тока с использованием таблицы ПУЭ можно пользоваться и дополнительными параметрами.

Например, есть возможность учитывать диаметр жилы. Поэтому при определении сечения жилы применяют специальное оборудование под названием микрометр. На основе его данных определяется толщина каждой жилы. Потом с использованием значений ранее полученных токов и специальной таблицы производится окончательный выбор величины сечения жилы провода.

Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.

Полученное таким образом с использованием расчетов и таблицы ПУЭ значение сечения кабеля позволит создать в доме или квартире проводку, которая будет служить хозяевам на протяжении довольно долгого периода времени без возникновения аварийных или внештатных ситуаций.

Расчет сечения кабеля по мощности и длине

Узнать сечения кабеля по мощности и длине провода. Используем эффективный онлайн калькулятор диаметра провода. Кабеля представляют собой основные элементы в процессе передачи и распределения тока. Они играют важную роль в подключении электричества, вот почему необходимо точно и качественно сделать расчет сечение кабеля по длине и мощности нагрузки, дабы создать благоприятные условия для бесперебойного прохождения электричества и избежать негативных аварийных последствий.

Если при проектировании и разработке электрической сети будет выбрано неправильный диаметр проводки, то возможны перегревы и выход из строя различной электротехники. А также нарушится изоляция кабеля, что приведет к замыканию и возгоранию. Будут иметь место существенные затраты на восстановление не только электрической проводки, но и всех электроприборов в помещении. Чтобы этого избежать, нужно грамотно сделать выбор сечения кабеля по мощности и длине.

Онлайн калькулятор подбора кабеля по мощности

Внимание! Калькулятор при неправильном введении данных может выдавать неточные значения, для наглядности пользуйтесь таблицей значений ниже.

На нашем сайте вы можете беспрепятственно сделать необходимый расчет диаметра проводки на несколько секунд, используя готовую программу для получения данных о сечении жилы кабеля.
Для этого нужно ввести в готовую таблицу несколько индивидуальных параметров:

• мощность предполагаемого объекта (суммарные показатели нагрузки всех используемых электроприборов);
• выбрать номинальное напряжение (чаще всего однофазное, 220 В, но бывает и трехфазное – 380 В);
• указать число фаз;
• материал жилы (технические характеристики провода, выделяют два состава – медь и алюминий);
• длину и тип линии.

Обязательно указать все значения. После этого нажать на кнопку «рассчитать» и получить готовый результат.

Это значение гарантирует то, что при расчете сечения кабеля по мощности онлайн провод не будет перегреваться при рабочей нагрузке. В конечном итоге важно учитывать фактор падения напряжения на жилах провода, подбирая при этом параметры для определенной линии.

Таблица по подбору сечения провода в зависимости от мощности (Вт)

Как сделать самостоятельно расчет сечения кабеля по длине?

В бытовых условиях такие данные необходимы при изготовлении удлинителей на большое расстояние. Однако, даже при точно полученных результатах нужно оставлять в запасе 10-15 см на коммутацию проводов и подключение (с помощью сварки, пайки или обжима).

В промышленности формула расчета сечения кабеля по мощности и длине применяется на этапе проектировки сетей. Важно точно определиться с такими данными, если кабель будет иметь дополнительные и значительные нагрузки.

Пример расчета в быту: I = P/U·cosφ, где

U – напряжение в сети, (В);

cosφ – коэффициент, равный 1.

Используя такую расчетную формулу можно найти правильную длину проводки, а показатели сечения кабеля можно получить с помощью онлайн-калькулятора, или же вручную. Чтобы перевести Ватты в Амперы – воспользуйтесь онлайн конвертером.

Программа для расчета сечения кабеля по мощности

Чтобы узнать мощность оборудования или прибора, нужно посмотреть на бирке, где указаны их основные характеристики. После сложить данные, например, 20 000 Вт, это 20 кВт. Такой показатель свидетельствует о том, сколько энергии потребляют все электроприборы. Если их процентное соотношение будет использоваться за один раз около 80%, то коэффициент будет равен 0,8. Расчет сечения кабеля по мощности: 20 х 0,8 = 16 кВт. Это сечение жилы для медного провода размером 10 мм. Для трехфазной цепи – 2,5 мм при напряжении 380 В.

Лучше заранее выбирать провод наибольшего сечения, на случай подключения незапланированной техники или приборов. Лучше сегодня добавить денег и сделать все качественно, чем завтра менять кабель и покупать новый чайник.

Более подробный калькулятор который учитывает разные коэффициенты здесь.

Советы профессионалов

Стандартная квартирная электропроводка рассчитана на максимальный ток потребления при длительной нагрузке – 25 ампер (используется медный провод сечением 5 мм и диаметром 2,5 мм). Чем больше будет запланирована потребляемая величина тока, тем больше должно быть жил в кабеле. Если провод диаметром 2 мм, то его сечение можно легко определить по следующей формуле: 2 мм×2 мм×0,785=3,14 мм 2 . Если округлить значение, то получается – 3 мм в квадрате.

Чтобы сделать выбор сечения кабеля по мощности нужно самостоятельно определить суммарный ток всех электроприборов, сложить полученный результат и разделить на 220.

Выбор для прокладки кабеля зависит от его формы, круглую проводку лучше прокладывать через стены, а для внутренних работ лучше подойдет плоский кабель, который легко монтируется и не создает препятствий в эксплуатации. Их технические характеристики одинаковые.

Другие полезные онлайн строительные калькуляторы по расчету материалов и нагузок.

Как подобрать сечение кабеля по мощности? Примеры расчета

Уметь правильно рассчитать сечение прокладываемого кабеля, должен прежде всего, электрик, поскольку при неправильном выборе сечения, электросеть долго не прослужит. В бытовых условиях, данные знания пригодятся всем, кто делает ремонт, меняет проводку, приобретает новое электрооборудование, и при этом задумывается о надежности работы электросети и собственной безопасности.

• Как выбрать сечение кабелей по мощности? ↓
• Как узнать мощность? ↓
• Примеры расчёта ↓
• Онлайн-калькуляторы ↓
• Последствия неправильного подбора сечения ↓
• Советы профессионалов ↓

Точно подобранное сечение проводки обеспечит следующее:

1. Обеспечит длительную, бесперебойную работу вашей технике.
2. Исключит возможность возникновения пожаров.
3. Избавит от необходимости замены проводки.
4. Позволит избежать дополнительных затрат на приобретения изделия с большим сечением.

Как выбрать сечение кабелей по мощности?

Для правильного расчета необходимо:

1. Подсчитать количество бытовых приборов в помещении (желательно учитывать и приборы, которые вы планируете приобрести в будущем), их общую мощность.
2. Все приборы разделить на 2 группы: которые будут работать непрерывно, и те, которые будут использоваться редко, после чего суммировать их мощности и определить примерное время работы проводки при полной нагрузке.
3. Добавить к получившемуся значению 5% – «запас прочности».
4. Конечное значение необходимо разделить на коэффициент работы сети, в результате получится требуемый показатель мощности провода, после чего при помощи специальной таблицы протекания токов определяем сечение жил для полученного значения.
5. Выбрать изделие из алюминия, меди, либо алюмомеди, сечение которого подходит для вашего значения мощности, учитывая значение напряжения сети (220В для бытовой электросети, 380В – для промышленной).

Особенности алюминиевого кабеля:

1. Легче и дешевле, чем медные.
2. Обладают в 1,73 раза меньшей проводимостью, чем медные.
3. Подвержены окислению, после чего теряют проводимость.
4. После длительной эксплуатации перестают держать форму.
5. В домашних условиях невозможно произвести пайку.

Особенности медного кабеля:

1. Обладают высокой эластичностью и механической прочностью.
2. Отличаются небольшой величиной электрического сопротивления.
3. Отличноподдаются пайке и лужению.
4. Стоят намного больше, чем алюминиевые.

Алюмомедный кабель представляет собой алюминиевую жилу, снаружи плакированную медью (количество меди составляет 10-30%) термомеханическим способом.

Особенности алюмомедного кабеля:

1. Проводимость лучше, чем у алюминиевого изделия, но хуже, чем у медного.
2. Со временем, характеристики данного изделия не ухудшаются, в отличии от алюминиевых проводов.
3. Намного меньшая стоимость, по сравнению с медью.
4. Алюмомедь, в отличие от меди и алюминия, не вызывает интереса у воров, поскольку приемщики цветных металлов алюмомедь не принимают – из-за сложности разделения 2 металлов.

Как узнать мощность?

Мощность измеряется в ваттах, киловаттах (Вт, кВт, w, kWt). На каждом современном электрооборудовании (бытовом и промышленном) мощность указывается на бирке наряду с остальными характеристиками изделия. Если данный параметр по каким-либо причинам отсутствует, рекомендуем воспользоваться Таблицей 1.

Таблица 1 – усредненные значения мощностей бытовых электроприборов:

Примеры расчёта

Допустимый ток для кабелей и проводов:

Пример 1. Расчет для однофазной сети напряжением 220В.

Чаще всего, многоквартирные дома запитываются от однофазной сети с напряжением 220В. Допустим, суммарная мощность домашних электроприборов с учетом дополнительных 5% – «запаса прочности», составляет 7,6 кВт (усредненный показатель электронагрузки в квартире) – теперь можно приступать к выбору материала кабеля.

Для этого находим значение ближайшего подходящего сечения кабеля в соответствующей таблице издания «Правила устройства электроустановок» (Таблица 2), в нашем случае он составит:

• 4 мм кв. для меди (рассчитан на длительные нагрузки в 8,3 кВт);
• 6 мм. кв. для алюминия (рассчитан на длительные нагрузки 7,9 кВт);
• 6 мм. кв. для алюмомеди (см. раздел советы профессионалов);

Пример 2. Расчет для трехфазной сети напряжением 380В.

В данном случае, подключение осуществляется к одной из 3-х фаз и общему «нолю» – данное правило касается исключительно однофазных приборов, которых в современном доме подавляющее большинство.

Поэтому при подключении нагрузки к 3-х фазной сети, значение суммарной мощности умножается на специальный коэффициент, благодаря чему происходит уменьшение значения сечения. Например, подключая нагрузку 7,6 кВт, для 1-о фазной сети потребуется медный провод – 4 мм кв., для 3-х фазной – 1,5 мм кв.

Отметим, что проводить расчеты для домашних условий намного проще, чем для промышленных мощностей, поскольку в последнем случае к показателям, которые необходимо учитывать при расчете, добавляются:

• сезонные нагрузки;
• коэффициент одновременности;
• коэффициент спроса;

Онлайн-калькуляторы

Для облегчения расчетов и точного подбора требуемого размера сечения мы подобрали рабочие онлайн-калькуляторы, которые быстро и точно выполнят за вас расчет по определению необходимого сечения:

Последствия неправильного подбора сечения

Выбор сечения по мощности – чрезвычайно ответственный процесс. Например, если сечение кабеля домашней электросети рассчитано на мощность до 6 кВт, при нагрузке в 7,5 кВт (лишь подключение к домашней электросети всего лишь одного бытового прибора, такого, как микроволновая печь, или электрочайник) кабель будет перегреваться.

Когда перегрев достигнет критического значения, сначала он начнет плавиться, а затем возгораться изоляция кабеля:

1. Именно неправильно подобранное сечение проводов является наиболее распространенной причиной бытовых пожаров.
2. Также, при разрушении изоляции, может произойти замыкание, в результате чего может выйти из строя вся бытовая техника.
3. В любом случае, на восстановление и замену, как минимум проводки дома, вам придется значительно потратиться.
4. На промышленном предприятии неверно подобранные кабели могут привести к намного более трагическим последствиям.

Именно поэтому, к данному вопросу необходимо отнестись очень серьезно.

Советы профессионалов

1. Алюминиевую проводку лучше всего заменять алюмомедной – такого же диаметра (данное правило применимо и для Таблицы 2). Если же вы заменяете медный кабель алюмомедным, сечение нового кабеля должно соотносится с медным как 5 к 6.
2. При трехфазном питании приборы лучше всего разбить на группы таким образом, чтобы нагрузка на каждую из фаз была приблизительно одинаковой.
3. При покупке, необходимо обратить внимание на маркировку, поскольку продавцы могут мошенничать – выдавать алюмомедные кабеля за медные, тем самым нанося существенный урон вашему кошельку. Чтобы этого не случилось, необходимо:

   • Обратить внимание на маркировку (отечественные алюмомедные изделия маркированы буквосочетанием АМ).
   • Если маркировка отсутствует, либо кабель произведен за границей (не учитывая страны СНГ), достаточно соскоблить верхний слой – медная жила однородна, в отличии от алюмомеди.
4. В последнее время все более распространенным становится прокладывание кабелей при помощи гофрированных труб (гофр). Ниже приведены преимущества гофр, а также особенности эксплуатации:

   • Пониженная воспламеняемость гофр сводит к минимуму вероятность возникновения пожара при замыкании проводки.
   • Гофра защищает проводку от механических воздействий и повреждений.
   • Продеть провод в гофру тем сложнее, чем больше ее длина; поэтому его конец сначала прикрепляют к тонкой проволоке, которую намного проще продеть через гофру.
5. Для прокладывания бытовой электропроводки рекомендуется использовать многожильные провода, поскольку они являются более гибкими.

Расчёт сечения кабеля питания

Статья для новичков, опытным не будет интересно.

Важный момент при постройке схемы звука выбрать правильное питание усилителя, наиболее популярным сейчас является кабель КГ — цена/качество на уровне, найти его в любом уголке нашей необъятной достаточно просто. А вот с выбором сечения появляются проблемы…Кто-то не задумывается и берет сечение с запасом — «кашу маслом не испортишь», некоторые новички советуют другим новичкам, примерно так: «Бери КГ 25, не меньше» — мне так же предложили, на вопрос почему именно 25 мм2, а не 16 мм2 эти персонажи исчезали или отвечали что в таблицах так указано…

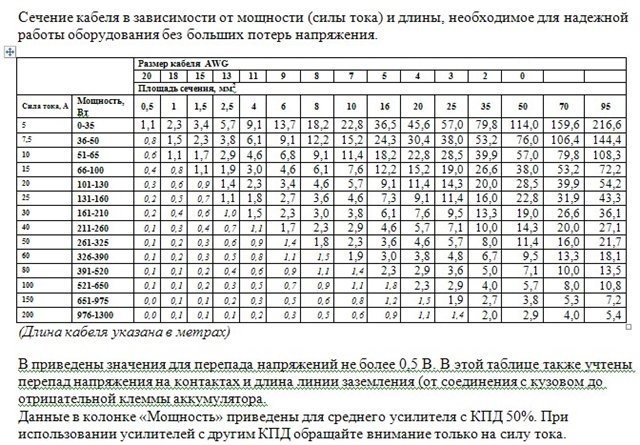

Нормальная такая таблица)
Провод – это, по сути, простой кусок металла, который обладает определенным электрическим сопротивлением. И чем он тоньше, тем его сопротивление выше. Когда через провод течет ток, то на нем возникает некоторое падение напряжения, а значит, ровно на такую же величину просаживается питающее напряжение на клеммах усилителя. Особенно это заметно в моменты, когда он потребляет большой ток (например, когда воспроизводится мощный бас).

Чтобы правильно выбрать сечение проводов для подключения внешних усилителей, придется немного посчитать. Первым делом посмотрите какой ток максимально может потреблять усилитель. Для ориентира можно взять номинал его предохранителя.

Предположим, нам нужно подключить усилитель, который максимально может потреблять ток I = 30 А. Размещать мы его будем в багажнике и для его подключения к аккумулятору нам понадобится кабель длиной 8 метров («+» и «-» от АКБ).

Требование: Потеря напряжения не более 0,5 Вольта при максимальном токе, потребляемым усилителем.

Закон Ома R =U/I ; R — общее сопротивление кабеля, U — напряжение «просадки» в 0,5 В, I — ток в 30А
Отсюда находим общее общее сопротивление кабеля R = 0.5/30 = 0.017 Ом
Поделим общее сопротивление кабеля R на длину L = 8 метров и найдем погонное сопротивление кабеля т.е. сопротивление 1 метра нужного нам кабеля, назовем его R1m =R/8=0.0021 Ом

Путь №1 «Немного» идеальный

R1m = r/S, где r- удельное сопротивление меди = 0,0175, S — сечение кабеля
Отсюда S= r/R1m = 0.0175/0.0021 = 8,33 мм2, ближайшее сечение 10 мм2

Значит сечения 10 мм2 хватит чтобы «просадки» были меньше 0,5В

Путь №2 Более реалистичный

Подбираем нужное сечение согласно ГОСТ 22483-2012 (класс 5)
1,21 Ом/км для 16мм2 т.е. 0,00121 Ом/м

Залил на Dropbox, проблем со скачиванием не должно быть (179 кб)
www.dropbox.com/s/s2c5o3n…/AutoSound_power.exe?dl=0

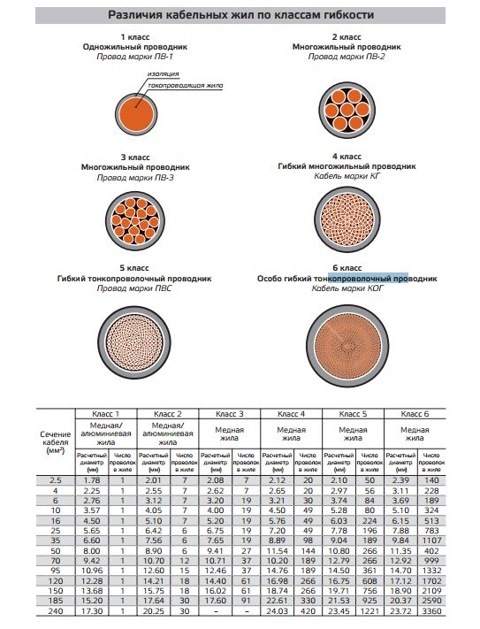

Классы
Мне кажется, к каждому делу надо подходить рационально. Кабель с большим сечением хуже не сделает, но и не забываем про небесконечный бюджет
