Установка выключателя с подсветкой legrand etika

Как подключить выключатель legrand etika

Электрические розетки уже давно стали непременным атрибутом каждого жилого и офисного помещения. Только они дают нам возможность использовать все современные достижения цивилизации для комфортного быта и работы. И сегодня старые советские стандарты данных устройств успешно меняют на новые, более современные и позволяющие пользоваться всей необходимой техникой мировых , без всяких переходников.

Розетка «Легранд» сегодня по праву считается наиболее надежной и одной из самых лучших среди подобных устройств в мире. Созданная французской фирмой-производителем, являющейся мировым лидером в сфере розеток, переключателей, такая продукция заслуженно пользуется успехом у потребителей различных стран и применяется как для жилых, так и для служебных помещений. Для различных условий разработала розетки, функционирующие при высокой влажности, а также продукцию для традиционной обстановки, идеально подходящую к самым разнообразным интерьерам и стилям дизайна.

Такие устройства предлагаются как одномодульные, так и многомодульные (установленные горизонтально или вертикально они дают возможность подключать к электросети, до 5-ти приборов одновременно).

Особенности установки розеток с винтовыми и безвинтовыми зажимами

При установке розетки с винтовым зажимом провод закрепляется между клеммами подключения с помощью винта. Такой зажим подходит как для алюминиевых, так и для медных проводов. Со временем, из-за температурного воздействия алюминиевые провода могут частично деформироваться в зоне присоединения, что может стать причиной нарушения контакта. При винтовом соединении это легко исправить, просто подкрутив винт.

Розетки с винтовыми зажимами можно найти в серии Legrand Oteo, Legrand Quteo.

Соединение при помощи безвинтового зажима происходит при помощи обычной или подпружиненной клеммы. Безвинтовое соединение подходит для медных проводов, не подверженных температурным деформациям. Для алюминиевых проводов безвинтовое соединение нежелательно, так как при деформации проволоки нужно будет придется разбирать розетку, откусывать кусочек и снова вставлять провод назад, что не очень удобно.

Розетки с безвинтовыми зажимами есть в серии Legrand Galea Life.

В остальных же сериях (Legrand Valena, Legrand Celiane, Legrand Cariva, Legrand Mosaic, Legrand Plexo) можно найти розетки как с винтовыми, так и с безвинтовыми зажимами.



Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

Как необходимо устанавливать розетки «Легранд»?

  1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
  2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
  3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
  4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Естественно, установка данного устройства возможна только при отсутствии напряжения в момент монтажа. Она может проводиться как с заземлением, так и без него.
Отметим, что изделия «Легранд», созданы из высококачественных материалов (дерево, керамика, фарфор и даже кожа) обладающих высокой надежностью, прочностью и отличными диэлектрическими свойствами. Они безопасны, надежны и просто великолепно смотрятся даже в самом роскошном современном интерьере.

Устройство ТВ-кабеля RG-6U

Телевизионный кабель состоит из 4-х частей (см. фото ниже):

  1. ПВХ оболочка
  2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
  3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
  4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак, для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее, на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Сегодня Европа диктует свои правила в отношении конструкции помещения и оформление пространства в принципе. При этом дизайнеры не упускают из вида ни одного, даже самого маленького элемента. Это коснулось и выключателя. Так, помимо деформации формы — это устройство стало более функциональным. Так на корпусе располагают порой датчики движения, которые активируют освещения и устанавливают осветительные элементы, позволяющие максимально увеличить практичность этого элемента. Читайте инструкцию как подключить однофазный электросчетчик.

Читать также: Заточка сверл по металлу приспособления на дрель

Особенности

Сегодня применение выключателя с подсветкой обуславливается характером осветительного устройства. Так к примеру, они абсолютно противопоказаны для компактных люминесцентных ламп, для осветительных приборов с электронными пусковыми регуляторами, а также для некоторых светодиодных элементов.

К примеру, специалисты утверждают, что использовать выключатель с подсветкой нельзя для светодиодных лент, к которым питание подводится от специальных блоков. Также нельзя применять такие выключатели и в комплексе с приборами, которые питаются от источников с пониженным бытовым напряжением.

Впрочем, и при непосредственном подключении светодиодных ламп в сеть с напряжением в 220В предполагает отсутствие выключателя с дополнительной подсветкой. Специалисты утверждают, что это явление труднообъяснимое. Читайте руководство по подключению трехфазного счетчика на этой странице.

Как подключить выключатель с подсветкой?

При самостоятельном подключении выключателя с подсветкой, необходимо пользоваться специальной схемой. Так в стандартном случае, для подключения выключателя с подсветкой использую специальную схему подключения. Данная электрическая схема сводится к тому, чтобы выполнить правильную установку светодиода. В положении «Выкл» ток будет двигаться через резистор с сопротивлением от 100 до 150 кОм. После этого пройдет через светодиод. Стоит отметить, что от пробоя напряжением светодиод защищен специальным диодом.

Существует еще несколько вариаций монтажа данного оборудования. Единственное, что при этом необходимо помнить – это то, что данный тип выключателей совместим только со стандартными лампами накаливания.

Читать еще:  Выключатели освещения с датчиками присутствия

Так нередко используют схему подключения одноклавишного выключателя с подсветкой такого вида: При необходимости подключить трехклавишный выключатель с подсветкой используют такую схему подключения: Если нужно выполнить монтаж двухклавишного выключателя, то стоит применить немного иную схему: Чтобы выполнит подключение выключатель света с подсветкой стоит помнить один момент: главный недостаток – это максимальный показатель потребления 1 кВт*ч в течение месяца. Инструкция:

  • Концы, направленные вниз подключают к клеммам.
  • Схема данного типа не предполагает использование паяльного устройства. Все держится на скрутах.
  • Для того, чтобы повысить полезный показатель КПД можно подключить конденсатор. Вместо конденсатора можно применять резистор (100 до 500 Ом). Читайте инструкцию как подключить розетку с заземлением.

При подключении двойного выключателя с подсветкой нужно в стандартную схему подключить резистор с номинальным напряжением в 25 Вт. В том случае, если применяются выключатели Legrand, то стоит уделить внимание особенностям технического характера: нужно использовать соответствующие напряжению подводящие провода и лучше всего при формировании единой системы запаивать соединения. Если же применяется выключатель с подсветкой компании Viko, то стоит уделить особое внимание типу диода, который будет выполнять защитную функцию. При монтаже схемы следует тщательно пропаять все стыки и соединения. Это позволит увеличить период эксплуатации прибора.

Как отключить подсветку?

Если потребность в подсветке выключателя по каким-либо причинам отпала, то необходимо ее отключить. Самый простой вариант предполагает следующие манипуляции:

  • Отключить питание.
  • Снять защитную крышку.
  • Демонтировать осветительный элемент (светодиод).
  • Закрыть защитную крышку.

Этот вариант весьма прост и не требует каких-либо особых навыков от человека, выполняющего отключение осветительного элемента.

Неисправности

При эксплуатации оборудования данного типа пользователь может столкнуться со следующими неисправностями. К примеру, это может быть проблема механического характера, тогда элементы прибора необходимо подвергнуть замене. Ознакомиться с обзором инфракрасных обогревателей с терморегулятором для дачи можно здесь.

В том случае, если поломка является электрической, то нужно будет разобрать устройство полностью, проверить работу лампочки и целостность подводящих электричество проводов. При анализе поломки следует обесточить устройство.

В том случае, если у выключателя с подсветкой моргает светодиодная лампа необходимо проанализировать токоподачу и проанализировать напряжение в сети. Также вполне возможно, что пришла в негодность сама лампочка. Самый элементарный способ — это попросту ее заменить.

Стоимость выключателя с подсветкой

При этом стоит отметить, что цена на оборудование этого типа будет зависеть от таких показателей, как:

  • Дизайн;
  • Мощностной показатель;
  • Материал, из которого выполнен выключатель;
  • Тип лампочки, который используется в приборе.

Цена на электрическое оборудование этого уровня будет варьироваться в промежутке от 80 рублей до 500 рублей за одну штуку.

Где купить выключатели с подсветкой?

Где купить в Москве:

  1. Строительный гипермаркет «Изолюкс.ру» г. Москва, ул. Молодогвардейская, д. 61 Контактный телефон:8 (многоканальный);
  2. , г.Москва, Дмитровское шоссе, 58, м. Петровско-Разумовская, Контактный телефон: 8(495) 777-05-30 (многоканальный);
  3. Гиппермаркет электрооборудования «220 city», Москва, Остаповский проезд, 22, стр. 1, Контактный телефон: 8 (495) 956 22 59.

Где купить в Санкт-Петербурге:

  1. Торговая г.Санкт-Петербург, ул. Глухая Зеленина, д. 2 (Вход с ул. Малая Зеленина), м. Чкаловская Контактный телефон;
  2. Торговая компания ООО НПК Сим-Росс г. Санкт-Петербург, ул. Кронштадская, 11, А оф. 432 Контактный телефон, +7;
  3. ООО Вымпел г. Санкт-Петербург, ул. Политехническая, 6, В Контактный телефон.

Видео

Смотрите видео-ролик о том как подключить выключатель с подсветкой:

Эксперты утверждают, что включатель с подсветкой – это весьма органичное и практичное устройство, которое значительно увеличивает уровень комфорта эксплуатации осветительных приборов. Само собой, что техническая сторона вопроса очень важно, тем не менее при выборе оборудования этого типа следует обратить внимание и на дизайн, потому как в большей степени устройство располагается на внешней поверхности стены. Чем лучше будет сочетаться мелкие элементы в интерьере, тем гармоничнее он будет выглядеть.

Обзор проходных выключателей Legrand: схемы подключения и их особенности

Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

Схема подключения проходного одноклавишного выключателя Легранд

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

  • Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.
  • Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.
  • Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.
Читать еще:  Сетевая розетка прокладка кабеля

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Как подключить двухклавишный выключатель с подсветкой legrand etika

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойной (двухклавишный) выключатель.

Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.

Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы. По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

Для установки нам понадобится:

— Отвертка плоская (индикаторная)

— Монтажный нож или устройство для снятия изоляции

— Пассатижи или бокорезы

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Модульный двухклавишный выключатель, в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.

Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.

Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.

Подробная видео-инструкция — «Как подключить двойной выключатель»

— Инструкция по подключению двухклавишного выключателя от розетки

— Инструкция по подключению одноклавишного выключателя

— Инструкция: Как разобрать выключатель освещения

Установка выключателя с подсветкой legrand etika

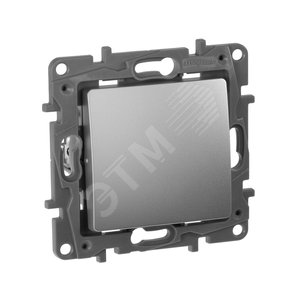

ETIKA Переключатель промежуточный винтовые клеммы 10 AX 250 В алюминий (672409)

  • Код товара 9376995
  • Артикул 672409
  • Производитель Legrand/ETIKA

ETIKA Переключатель промежуточный винтовые клеммы 10 AX 250 В алюминий (672409)

  • Код товара 9376995
  • Артикул 672409
  • Производитель Legrand/ETIKA

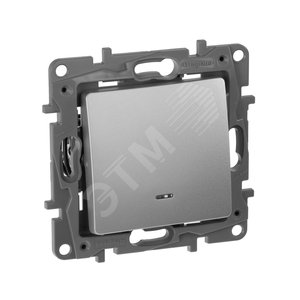

ETIKA Переключатель одноклавишный алюминий автоматические зажимы 10AX (672405)

  • Код товара 4873387
  • Артикул 672405
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

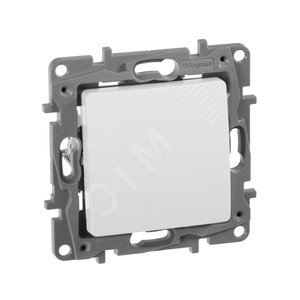

ETIKA Переключатель одноклавишный белый винтовые зажимы 10A (672205)

  • Код товара 4728494
  • Артикул 672205
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

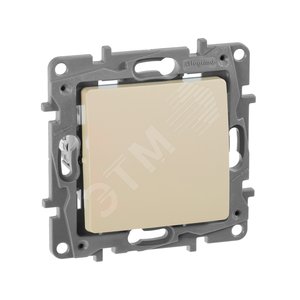

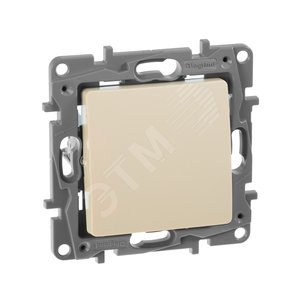

ETIKA Переключатель одноклавишный слоновая кость винтовые зажимы 10A (672305)

  • Код товара 8629822
  • Артикул 672305
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

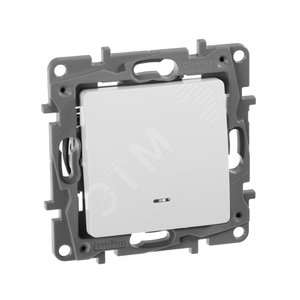

ETIKA Переключатель одноклавишный с подсветкой белый автоматические зажимы 10AX (672215)

  • Код товара 7966805
  • Артикул 672215
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

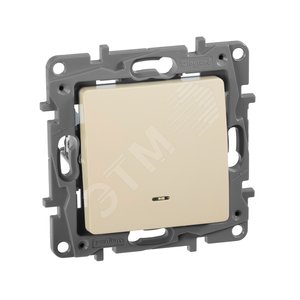

ETIKA Переключатель одноклавишный с подсветкой слоновая кость автоматические зажимы 10AX (672315)

  • Код товара 6041896
  • Артикул 672315
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

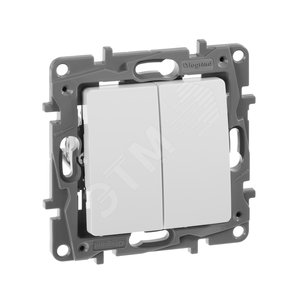

ETIKA Переключатель двухклавишный белый автоматические зажимы 10AX (672212)

  • Код товара 7413623
  • Артикул 672212
  • Производитель Legrand/ETIKA
Читать еще:  Резистор для светодиода переменный ток

Сделано
в России

С этим покупают Посмотреть

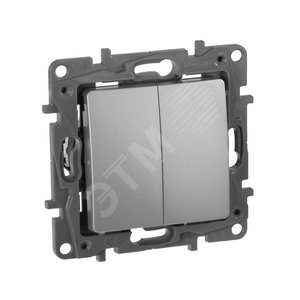

ETIKA Переключатель двухклавишный алюминий автоматические зажимы 10AX (672412)

  • Код товара 5738939
  • Артикул 672412
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

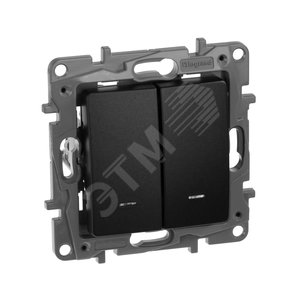

ETIKA Переключатель двухклавишный антрацит автоматические зажимы 10AX (672612)

  • Код товара 6617473
  • Артикул 672612
  • Производитель Legrand/ETIKA

Сделано
в России

С этим покупают Посмотреть

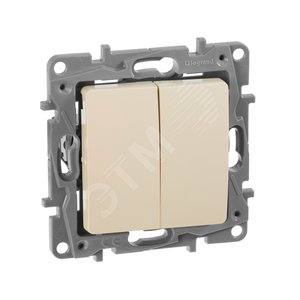

ETIKA Переключатель двухклавишный слоновая кость автоматические зажимы 10AX (672312)

  • Код товара 8607592
  • Артикул 672312
  • Производитель Legrand/ETIKA

Сделано
в России

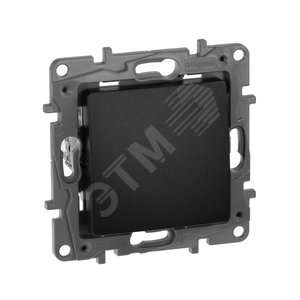

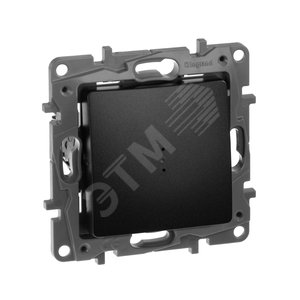

ETIKA Переключатель одноклавишный автоматические зажимы 10AX антрацит (672605)

  • Код товара 4981597
  • Артикул 672605
  • Производитель Legrand/ETIKA

Сделано
в России

ETIKA Переключатель промежуточный винтовые клеммы 10 AX 250 В антрацит (672609)

  • Код товара 7170117
  • Артикул 672609
  • Производитель Legrand/ETIKA

ETIKA Переключатель промежуточный винтовые клеммы 10 AX 250 В слоновая кость (672309)

  • Код товара 8528966
  • Артикул 672309
  • Производитель Legrand/ETIKA

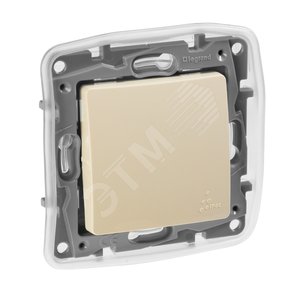

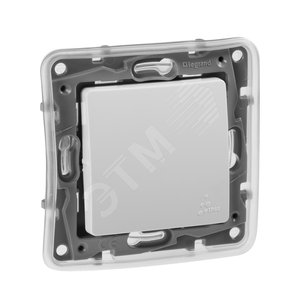

ETIKA Переключатель IP44 автоматические клеммы 10 AX 250 В слоновая кость (672300)

  • Код товара 128918
  • Артикул 672300
  • Производитель Legrand/ETIKA

С этим покупают Посмотреть
