Выключатель света с фотодиодами

Управление освещением с любого пульта ДУ

В продаже уже появились импортные устройства аналогичного назначения, но по достаточно высокой цене. Такое приспособление при желании несложно сделать самостоятельно, причем без больших материальных затрат.

Привычной частью современного телевизора или музыкального центра является пульт дистанционного управления (ДУ) на ИК-лучах. Таким пультом можно также управлять и освещением с помощью небольшой приставки. При этом нажимается одна из кнопок (редко используемых). Предлагаемое устройство позволяет с любого пульта ДУ на расстоянии до 5 м включать и выключать нагрузку, например освещение.

Обычно для управления работой телевизора приходится держать нажатой кнопку пульта не более 1 с. Предлагаемое устройство выполняет переключение нагрузки, если кнопка на пульте нажата в течение времени более 2 с. Этот алгоритм выделения команды для управления переключением позволяет значительно упростить электрическую схему.


Рис. 1. Приемник ПК-импульсов

Устройство состоит из приемника ИК-импульсов, рис. 1, и блока управления, рис. 2. В качестве приемника можно взять любую из типовых схем, применяемых в телевизорах для ДУ. Узел управления собран на трех КМОП микросхемах и состоит из формирователя широких импульсов (D1.1), селектора двухсекундного временного интервала (D1.2) и двоичных счетчиков на элементах триггеров D2. D3. Кнопки SB1 и SB2 позволяют включать и выключать нагрузку без пульта ДУ.

Индикатором срабатывания последнего триггера (D3.2) является свечение светодиода HL1. Оптронный ключ VS1 обеспечивает электрическую развязку блока управления от сети 220 В, что позволяет получить хорошую устойчивость схемы к помехам.


Рис. 2. Схема узла управления

Вместо оптрона оконечный каскад управления лампой можно выполнять на обычном симисторе по схеме, показанной на рис. 3.


Рис. 3. Схема подключения симистора

На рис. 4 приведены диаграммы напряжений в контрольных точках, поясняющие работу блока управления. В начальный момент подачи питания на схему, цепь из элементов C4-R5 обеспечивает установку триггера в D3.2 в исходное состояние (лог. «0» на выходе 1).

При нажатой кнопке на пульте ДУ из приходящих пачек импульсов на входы элементов D1.1 и D1.2 формируются более широкие. Триггер D1.2 через 2 с обеспечивает установку счетчиков D2, D3.1 в исходное состояние (формирует импульс обнуления на выходе D1/12).

Схема устройства не критична к выбору деталей и их номиналы могут отличаться от указанных на 30%. Все постоянные резисторы применены типа МЛТ, подстроенный R1 — типа СП4-1. Неполярные конденсаторы типа К10-17, электролитические СЗ и С5 (для приемника С1, С2 и С5, Сб) типа К53-16. Диоды КД522 можно заменить любыми импульсными. Стабилизатор напряжения D4 (импортный аналог 78L12) заменяется более распространенным из серии КР142ЕН8Б.

Трансформатор Т1 типа ТП112-8-1, но также подойдет любой из тех, что применяется в отечественных телевизорах для питания в дежурном режиме или в игровых приставках типа ДЕНДИ. Необходимое напряжение вторичной обмотки — 15. 20 В, и ток — не менее 10 мА.

При подключении вместо оптронного ключа симистора, импульсный трансформатор Т2 выполняется на ферритовом кольце типоразмера К16х10х4 мм марки М4000НМ1 или М2000НМ проводом ПЭЛШО диаметром 0,18 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Перед намоткой острые грани сердечника необходимо закруглить надфилем, иначе они прорежут провод и будет замыкание между обмотками.


Рис. 4. Диаграмма напряжений

Конструктивно все устройство собрано в корпусе с размерами 110х88х44 мм. Печатная плата приемника ИК-импульсов, рис. 5, помещается в экран из медной фольги, что необходимо для исключения влияния помех. Для монтажа схемы блока управления использована универсальная макетная плата, а соединения выполнялись проводами.


Рис. 5. Печатная плата схемы приемника ИК-импульсов

Приставка проверена в работе с пультами ДУ от импортных телевизоров разных фирм — АКА1, SAMSUNG, PANASONIC. Но так как у каждого пульта свое соотношение между длительностью кодовой посылки и интервалом, для четкого срабатывания переключения может потребоваться подстройка схемы резистором R1 (или подбора номинала конденсатора С1).

Наружное освещение и его автоматизация

Устройство и принцип работы

В целом, сумеречные выключатели с датчиком освещенности имеют достаточно простую конструкцию. Условно она состоит из трех основных компонентов – фотоэлемента, компаратора или порогового устройства и выходного устройства. Фотоэлементы могут быть разными и представлены фотодиодами, фототранзисторами и фоторезисторами, а в качестве выходного устройства используются симисторы или обычное реле.

Днем, при нормальном освещении, фоторезистор или переключатель обладает незначительным сопротивлением. В связи с этим, его напряжение тоже невелико – не более, чем порог срабатывания компаратора. Таким образом, цепь находится в выключенном состоянии и свет в этот период отключен.

В вечернее время, когда наступают сумерки, а освещенность начинает снижаться, в реле с датчиком происходит постепенное увеличение сопротивления и соответствующий рост напряжения. Наступает момент, когда значение напряжения фоторезистора становится равным порогу срабатывания компаратора. От него поступает сигнал на выходное реле, после чего освещение включается.

Данный рабочий режим отличается простотой и легко реализуется на практике. Однако существуют и довольно сложные схемы, особенно, если в них отсутствуют микросхемы, а используются лишь транзисторы. Такие варианты могут содержать большое количество деталей, а сама конструкция получается чересчур громоздкой.

Сумеречный выключатель


Данный выключатель нужен на даче для автоматического включения светодиодного освещения крыльца, тропинки, входа (туалета) и т.д. с приходом ночи. Утром с восходом солнца сумеречный выключатель автоматически выключает освещение.
Это был типа заказ — сделать простой, надежный вандалоустойчивый сумеречный выключатель под уже имеющуюся светодиодную лампу на 12В.

Существующие китайские ночные фонари либо на 220В, либо на слабенькой батарейке в виде штыря втыкаемого в землю… Дак выдернут из земли, как морковку, и утащат… Таковы нонешние реалии у нас.

Небольшое отступление. Для отправной точки был найден > LL1 01, который был закуплен давно (вместе с охранными датчиками движения). Показан на фото 1.


На инструкции к Детектору освещения на чистом русском языке написано .

Включаю в 220В с нагрузкой в виде лампочки, как показано в Инструкции… Чтобы замерить, значит, освещенность при которой срабатывает данный датчик. Так как в инструкции к датчику указывается >

И ничего не включается. Просто не работает. Новый ! На фото 2 > показан в разобранном виде.


Для самостоятельного изготовления сумеречного выключателя нам понадобятся следующие элементы и детали (показаны на фото 3):


— резисторы МЛТ-0,125

9шт.; — транзистор 2SC2331; — транзистор 2SA1015; — микросхема КР561ТЛ1; — фоторезистор — ФР1; — светодиоды -15шт.(можно применить готовую лампу на 30 светодиодов, как в данном случае); — клеммы для подключения к аккумулятору (2 шт.); — провод монтажный; — кусок универсальной платки 28х45мм с отверстиями с шагом 2,5мм; — аккумулятор на 12В (применен имеющийся DELTA DT12045 на 4,5 Ачас); — инструмент и расходные материалы для монтажа (пинцет, бокорезы, ножовка по металлу, паяльник (40 вт), припой ПОС61, канифоль);

Схема показана на рис.1 (фото 4)


Вид спаянной платки в сборе показан на фото 5. Выключатель настроен (для данного типа фоторезистора) на срабатывание при освещенности

Читать еще:  Где устанавливать выключатели света

3люкс. Небольшой гистерезис дает микросхема КР561ТЛ1 (импортный аналог CD4093). Добавлением обратной связи (положительной) можно увеличить гистерезис.

Ток потребления во включенном состоянии (лампа горит) — 88 мА

Как это стало выглядеть на дачном домике показано на фото 6 (днем) и фото 7 (сумерки или ночь).

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Эксплуатационные и технические характеристики

Фотореле с датчиком освещённости следует выбирать, исходя из условий его будущей эксплуатации. При использовании в уличном освещении датчик света может быть выносным и устанавливаться отдельно, или встроенным в конструкцию светильника. В первом случае фотоэлемент, обладающий небольшими размерами, легче установить в нужное место, защищенное от подсветки. Такие устройства подходят для установки внутри дома и свободно монтируются в электрическом щитке на дин-рейке.

Сумеречный выключатель освещения со встроенным датчиком света обычно располагается возле светильника. Главное, чтобы световой поток не попадал на сенсор.

Основные параметраметры и технические характеристики фотореле:

  • Питающее напряжение. В зависимости от модели, составляет 12 или 220 вольт. То есть, устройства могут работать от постоянного или переменного напряжения. Питание реле на 12 вольт нередко осуществляется от аккумулятора в выносной схеме.
  • Эксплуатационные температурные режимы. Реле с фотоэлементом, применяемое в уличном освещении, должно работать при любых погодных условиях, независимо от времени года. Температурный диапазон рекомендуется выбирать с некоторым запасом, на случай резких скачков жары или холода.
  • Защита корпуса. С этой целью разработана специальная классификация. Например, для наружной установки следует выбирать внешний тип устройства с классом защиты IP44 и выше. В этом случае исключается попадание внутрь корпуса водяных брызг и твердых частиц с размерами свыше 1 мм. Чем выше класс защиты, тем надежнее будет работать выбранное устройство. В домашних условиях вполне достаточно приборов с классом защиты IP23.
  • Мощность подключаемой нагрузки. Любое фотореле соответствует мощности, установленной заводом-изготовителем. При расчетах рекомендуется, чтобы сумма мощностей подключаемых светильников была на 20% ниже этого значения у фотодатчиков сумеречного выключателя. В этом случае устройство прослужит дольше, поскольку не будет работать в экстремальных условиях полной нагрузки.

Автоматический выключатель освещения

Данная схема объединяет в себе функции сумеречного выключателя или автоматического выключателя освещения. Он управляет лампой, освещающей вход лестничной площадки дома. Автомат оснащен двумя датчиками, — инфракрасным датчиком, работающим на отражение луча от препятствия и фотодатчиком, измеряющим интенсивность естественного освещения.

Если в темное время суток в зону контроля ИК-датчика войдет человек или подъедет автомобиль, светильник включается. Светильник будет гореть столько времени, сколько человек или автомобиль находится в зоне контроля, плюс еще несколько минут. То есть, когда вы выходите из зоны контроля (например, пройдя мимо или войдя в дом), свет продолжает гореть еще несколько минут, а затем выключается.

Но все это работает только ночью (в темное время суток). Днем, когда естественная освещенность достаточна автомат не реагирует на людей, машины и другие объекты, появляющиеся в его зоне контроля.

Схема обладает несколькими существенными достоинствами:

1. Обеспечена полная гальваническая развязка между блоком управления и электросетью.

2. ИК-датчик работает на модулированном ИК-излучении, поэтому, он не реагирует на ИК-составляющие дневного света, света автомобильных фар, излучение других приборов.

3. Фотодатчик освещенности автоматически блокируется, когда включен светильник, которым управляет этот автомат. Это позволяет легче выбрать место и способ размещения фотодатчика (нет необходимости фотодатчик как-то прятать от света лампы светильника).

ИК-датчик отражения состоит из генератора модулированного излучения и фотоприемника. Мультивибратор на элементах D1.1-D1.2 генерирует импульсы с частотой настройки фотоприемника FU1 (в данном случае, 36 кГц). Эти импульсы поступают на ИК-светодиод через транзисторный ключ на VT1 и VT2, который их усиливает по мощности.

Модулированное излучение ИК-светодиода направлено в сторону зоны контроля. Туда же направлен и фотоприемник FU1. Между HL1 и FU1 установлена непрозрачная перегородка, чтобы не допустить прямого попадания ИК света от HL1 на FU1.

Если в зоне контроля есть какой-то объект достаточно больших размеров, ИК-лучи от него отражаются и попадают на FU1. В этом случае, на выходе FU1 — логический ноль. Если же отражения нет, либо отраженный луч слишком слаб, — единица.

Максимальная дальность чувствительности ИК-датчика определяется яркостью светодиода и чувствительностью фотоприемника. Практически можно регулировать только яркость светодиода изменяя максимальный ток через него. Поэтому при налаживании чувствительность датчика устанавливают подбором сопротивления R1.

Фотодатчик освещенности выполнен на фотодиоде VD4. Он включен в обратном направлении и работает как фоторезистор (с увеличением освещенности его сопротивление уменьшается). VD4 и R11 образуют делитель напряжения. Светочувствительность датчика регулируют резистором R11, так чтобы днем напряжение на нем было выше порога переключения логического элемента, а ночью — ниже. Поэтому ночью на выводы 6 D1.2 и 9 D1.3 подано напряжение, соответствующее логическому нулю, и ИК-датчик работает. Конденсатор С4 тормозит реакцию фотодатчика на быстрое изменение освещенности.

Пока отражения ИК-луча нет, на выходе элемента D1.3 присутствует логический ноль. Конденсатор С3 разряжен. На выходе D1.4 -единица, и транзисторный ключ VT3-VT4 закрыт. Реле К1 выключено и питание на светильник Н1 не поступает.

При отражении ИК-луча на выходе D1.3 появляется единица. Конденсатор С3 относительно быстро заряжается через прямое сопротивление VD1 и через R8. На выходе D1.4 устанавливается логический ноль. Ключ VT3-VT4 открывается и реле К1 включает светильник.

После того как объект выходит из зоны контроля на выходе D1.3 устанавливается ноль. Но диод VD1 закрывается, поэтому конденсатор С3 разряжается медленно, через большое сопротивление R7. На его разрядку до порога логического нуля уходит несколько минут. Пока на С3 напряжение еще находится в зоне логической единицы, ключ VT3-VT4 открыт и светильник горит. Затем, он выключается.

Днем яркость естественного света высока, поэтому сопротивление VD4 в несколько раз ниже чем ночью. Напряжение на R11 на уровне логической единицы. Поэтому, мультивибратор D1.1-D1.2 заблокирован, а элемент D1.3 закрыт, — ИК-датчик выключен. Чтобы свет от светильника не влиял на VD4 в схеме есть цепь R10-VD3.

Когда на выходе D1.4 появляется логический ноль и светильник включается, эта цепь включается параллельно R11 и снижает чувствительность VD4 так, что он не реагирует, даже если находится в непосредственной близости от лампы светильника. Благодаря конденсатору С4 чувствительность фотодатчика восстанавливается не сразу после выключения светильника, а через несколько секунд. Это не дает схеме перейти в автоколебательный режим.

Трансформатором питания (Т1) служит кадровый трансформатор TBK-100J1 от старого лампового черно-белого телевизора. Вместо него можно применить любой маломощный силовой трансформатор с переменным напряжением на вторичной обмотке 7-12V. Микросхема, фотоприемник и фотодиод питаются стабилизированным напряжением 5V от стабилизатора А1.

Детали. Инфракрасный светодиод HL1 -любой ИК-светодиод для пультов дистанционного управления бытовой аппаратурой. Интегральный фотоприемник TSOP1736 можно заменить любым аналогичным фотоприемником от систем ДУ телевизоров, например, SFH506-36. Если фотоприемник будет рассчитан на другую модулирующую частоту (не 36 кГц), нужно будет перестроить мультивибратор D1.1-D1.2 на частоту фотоприемника.

Читать еще:  Пусковые токи линии освещения

Фотодиод ФД611 — от систем ДУ старых отечественных телевизоров. Его можно заменить практически любым другим фотодиодом или фоторезистором, фототранзистором, чувствительным к солнечному свету. При этом может потребоваться резистор R11 с другим номинальным сопротивлением.

Реле К1 — автомобильное реле. К остальным деталям особых требований нет, важно только чтобы конденсаторы С3 и С4 были с малым током утечки.

Конструктивно автомат выполнен в двух корпусах. В одном — трансформатор, мост, реле, в другом (низковольтном блоке) — остальная часть схемы. Соединяются блоки между собой трехпроводным кабелем (питание, общий, реле). Блок с трансформатором и реле устанавливается в безопасном, с точки зрения электробезопасности, месте. Низковольтный блок установлен в прорези в деревянном заборе возле входной калитки и ворот для въезда машины. Светильник расположен на столбе.

Монтаж низковольтного блока сделан на макетной печатной плате. Корпус пластмассовый черный с двумя окнами, закрытыми кусочками прозрачной пластмассы. ИК-датчик направлен вперед (между HL1 и FU1 на плате установлена жестяная перегородка), фотодиод VD4 смотрит вверх.

Нравится схема? Поделитесь с другом.

Назначение и область применения автоматических выключателей

Автоматические выключатели являются элементами управления коммутационной системы, выполняют три основные функции:

  • Обычного переключателя, включение и выключения;
  • Отключение нагрузки от сети при резком превышении установленного токового порога, это бывает при коротком замыкании в цепи или неисправности оборудования нагрузки;
  • Некоторые автоматические выключатели отключаются при резком снижении тока, когда включаются приборы, потребляющие большое количество электроэнергии. Для исключения неисправностей на дорогостоящем оборудовании при больших скачках напряжения и тока в сети, автоматы отключают нагрузку.

Все эти автоматы имеют разные технические характеристики, конструктивные особенности.

Как правильно выбрать для дома радиовыключатель света с пультом, как подключить

Мечта о доме с автоматизированными процессами занимает умы людей еще с конца прошлого века, когда распространение получили фантастические рассказы о будущем. Сегодня уже существует аналог системы «умный дом», установить который может позволить себе почти любой человек.

Для организации подобной системы у себя дома вам понадобится такой интересный прибор, как радиовыключатель света, оснащенный пультом. Что это за прибор и зачем он нужен, вам детально расскажет наша статья.

Детально об устройстве

Радиовыключатель для света, оснащенный пультом управления, представляет собой современное высокотехнологическое устройство. Он предназначен для автоматизации процесса включения и выключения света в любых помещениях дома или квартиры.
Несмотря на то, что это современное электротехническое устройство, такой радиовыключатель имеет достаточно простое строение. Он состоит из:

  • силового блока. Это непосредственно радиовыключатель, в составе которого имеется радиореле и радиоадаптер;
  • пульта для дистанционного управления.

Пульт и силовой блок

Нужно понимать, что такие устройства могут функционировать и без пульта дистанционного управления. К ним, например, для управления можно подсоединить беспроводной выключатель или датчик движения.

Обратите внимание! Подключение к радиовыключателю датчика движения позволит автоматизировать процесс включения в помещении света, обходясь без пульта.

Кроме этого такого рода выключатель может для удобства эксплуатации быть оснащенным специальной кнопкой по управлению его работы, а также поиска пульта. Это очень удобно, ведь, чего таить, пульты в наших домах имеют негативную тенденцию «пропадать» в неизвестном направлении. Поэтому если вы намерены установить подобный выключатель в доме и выжать из него максимум возможностей и комфорта для себя, следует отдавать предпочтения моделям, оснащенным именно такой кнопкой поиска.
Кнопка же управления позволит использовать выключатель как обычный прибор для включения света.
Выбирая «умное» устройство для автоматизации включения/выключения света, необходимо понимать принцип его действия. Иначе вы не будете понимать границы возможностей прибора и не сможете по достоинству оценить его преимущества.

Принцип работы «умного» выключателя

В основе работы радиовыключателей любой конструкции лежит принцип получения сигнала от пульта управления.

Принцип работы радоивыключателя

При нажатии на кнопку пульта он передает пакет информации (набор команд и кодов) на выключатель. По полученным данным его устройство распознает тип команды и выполняет соответствующие действия – включение или выключение освещения в помещении.

Обратите внимание! Чтобы повысить надежность распознавания и правильного чтения команд, посланных пультом, они автоматически отправляются несколько раз.

Используя пульт как элемент управления необходимо понимать, что он сам обладает определенной информацией (адресом). Это означает, что установленный в помещении рабиовыключатель будет работать только от своего пульта. Т.е. пульт от музыкального центра или телевизора окажется попросту бесполезным. Об этой особенности следует обязательно помнить, выбирая выключатель для системы автоматического включения/выключения света.

Дополнительные возможности устройств и его преимущества

Поскольку в первую очередь это выключатель, то самыми основными функциями такого изделия будет включение или выключения света. Но сегодня на рынке можно отыскать приборы, оснащенные специальными элементами – диммерами. С их помощью функциональный диапазон возможностей радиовыкючателей с пультом управления расширяется. К примеру, наличие диммера позволит вам регулировать яркость светового потока, испускаемыми осветительными установками. Такая возможность позволит вам без лишних затрат создавать в доме освещение, идеально подходящее под настроение. К примеру, для работы, романтического ужина и т.д.

Радиовыключатель с диммером

Более высокотехнологичные устройства имеют функцию запоминания яркости светового потока, а также прочих настроек.
Купив подобное изделие и установив его в комнате, вы получите следующие преимущества:

  • комфортное управление освещением с помощью пульта дистанционного управления;
  • возможность активировать выключатель всего лишь легким прикосновением;
  • включать свет можно будет даже мокрыми руками или в перчатках;
  • возможность автоматизировать любой вид источника света;

Обратите внимание! Радиовыключатель может работать с любыми энергосберегающими лампочками современных моделей (например, светодиодные, галогеновые, люминесцентные и т.д.). Кроме этого к нему спокойно подключаются и лампы накаливания.

Радиовыключатель и светодиодная подсветка

  • большая коммутационная мощность, находящая в диапазоне от 5 до 800 Вт;
  • отсутствие риска появления возгорания т.к. в конструкции устройства отсутствуют скользящие контакты;
  • прибор защищен от неожиданного выключения электроэнергии. В такой ситуации он активируется режим «выкл.»;
  • простой и легкий монтаж;
  • высокая устойчивость корпуса к различного рода механическим повреждениям. Передняя панель выключателя производится из каленого прочного стекла.

Внешний вид выключателя

К достоинствам приборов можно отнести их современный и универсальный дизайн. Поэтому, выбирая его в дом не нужно переживать о его гармоничном сочетании с интерьером помещения.
Кроме этого с подобным устройством справится даже человек с ограниченными возможностями. При этом его уровень комфорта во время пребывания в таком помещении в разы увеличится.

Имеющиеся недостатки

Несмотря на наличие внушительного перечня достоинств, такие изделия имеют и некоторые недостатки:

  • высокая стоимость;
  • ограниченный диапазон действия внутри помещений;
  • влияние на радиосвязь металлических конструкций, размещенных в непосредственной близости от выключателя.

Об этих недостатках следует быть в курсе, чтобы выбрать для прибора оптимальное место размещения.

Технические характеристики

Радиовыключатель для света, оснащенный пультом дистанционного управления, является прибором с электронной начинкой. Выбирая такие радиовыключатели, необходимо всегда обращать внимание на технические характеристики моделей. Это даст возможность не только оценить возможности самого прибора, но и подобрать его под ваши конкретные требования.
К основным техническим характеристикам, на которые стоит обращать внимание, относятся:

  • потребляемая мощность – должна быть не выше 10 мВт;
  • коммутируемая мощность – должна находиться в пределах от 200 Вт до 5 кВт;

Обратите внимание! От значения коммутируемой мощности зависит дальность действия выключателя.

  • дальность действия – диапазон работы может составлять от 30 до 500 м;
  • рабочая частота прибора – должна равняться 433 или 868 МГц.
Читать еще:  Подсветка для выключателя 24в

Пример технических характеристик выключателя

По этим допустимым параметрам и следует делать выбор прибора для квартиры. При этом обязательно нужно знать, какое количество светильников будет к нему подключаться, так как здесь существует один важный нюанс – мощность подключенных источников света не должна превышать максимальные значения коммутирующей мощности. Узнать, какую коммутирующую мощность имеет купленный прибор, можно по его обозначениям. Например, вы купили прибор, имеющий обозначение SL111-300. Это означает, что максимальная мощность нагрузки для него составляет 300 Вт.
В зависимости от соотношения мощностей такой радиовыключатель можно использовать как для подключения к нему отдельных осветительных приборов, так и для управления целой системой освещения. Самым рациональным способом автоматизации системы освещения в доме является разбивка ее на отдельные группы и подключение к ним одного выключателя с пультом.
Также стоит обращать внимание и на производителя понравившейся продукции. Лучше всего отдавать предпочтение известным компаниям, в качестве продукции которой не приходиться сомневаться. Покупка более дешевых изделий китайского производства может обернуться быстрым выходом выключателя из строя.

Из чего выбираем

Придя на рынок или в магазин за радиовыключателем, вам предложат достаточно большой выбор искомой продукции. Различия могут касаться как самого выключателя, так и его пульта. Итак, модели могут быть:

  • монтироваться на стену или на любую твердую поверхность;
  • быть одно- или многоканальным;
  • с дополнительными функциями (например, регулировка яркости света);
  • проводными и беспроводными;
  • с различным способом питания (например, от батареек).

Существует даже цокольный патрон, который вкручивается в осветительный прибор. После этого в него же вкручивается лампочка. Такой радиовыключатель рассчитан на мощность в 60 Вт.
Как видим, выбор просто огромен. В нем каждый найдет для себя самый подходящий вариант.

Особенности установки и эксплуатации

Последний момент, о котором нужно знать, выбирая такой прибор для дома – особенности установки и эксплуатации. Монтаж радиовыключателей, оснащенных пультами, начинается с установки силового блока (радиоадаптера, радиореле).

Установка силового блока возможна двумя способами:

  • вместо стандартного выключателя. Все манипуляции по установке здесь будут такими же, как и для обычного выключателя;
  • перед светильником.

Перед тем как приступать к монтажу, необходимо ознакомиться с инструкцией.
Обязательно нужно провести следующие действия:

  • подключить к нейтральной (N) клемме, имеющейся на силовом блоке, нейтральный провод сети;
  • подключить к фазовой клемме (L) фазу сети;
  • подключить к выходным клеммам(OUT) нагрузку.

После этого активируем радиовыключатель и настраиваем его на нужные вам параметры работы.

Заключение

Приобретение такого простого и одновременно функционального прибора, как радиовыключатель для света с пультом управления, сделает вашу жизнь в доме более комфортной и удобной. Теперь вы станете обладателем системы «умный свет», о которой мечтали фантасты прошлого века.

Сенсорный выключатель освещения с дистанционным управлением

Делал сенсорную панель управления для самодельной кухонной вытяжки и для этого покупал сенсорные модули ТТР223 на АлиЭкспресс. За десяток платил что-то в районе 70 руб. Сделал вытяжку, но пара модулей осталась, да к ним несколько транзисторов 2N2222. Чтобы не валялись, решил сделать на кухню еще и сенсорный выключатель освещения на них, нашел простенькую схему, но, к сожалению, оставшиеся транзисторы оказались с браком. Решил заменить на другие, оставались только D882, излишне мощные для такой самоделки, но заменить на маломощный всегда смогу, а хотелось бы убедиться в нормальной функциональности схемы прямо сейчас.
Схема простая и требуется минимум легкодоступных недорогих радиодеталей.

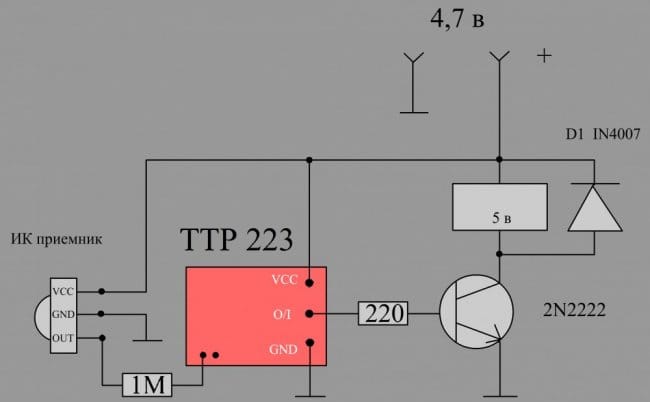

Схема

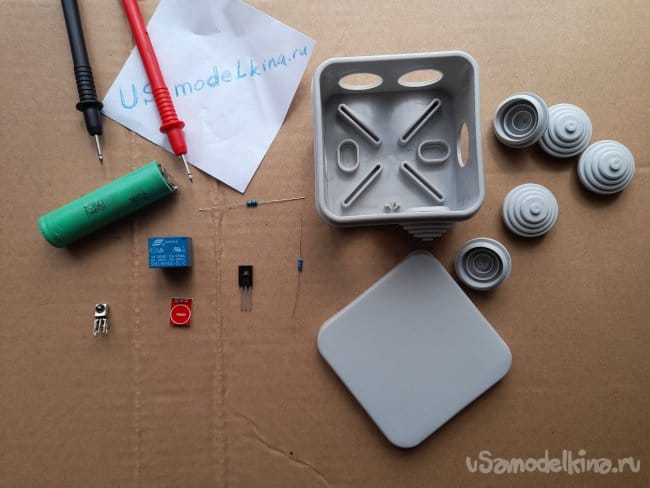

Для реализации самоделки понадобятся:

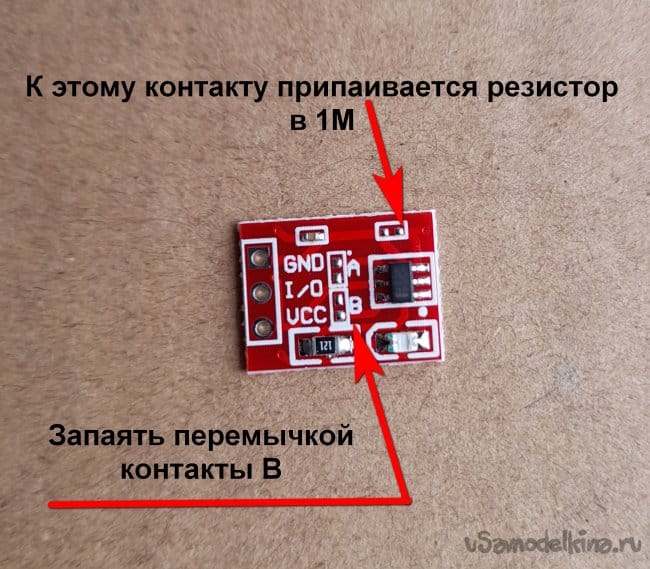

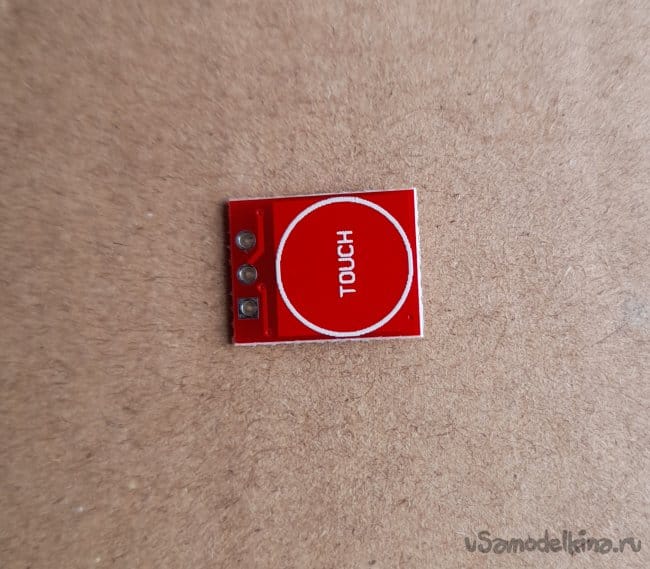

собственно сенсорный модуль ТТР223;

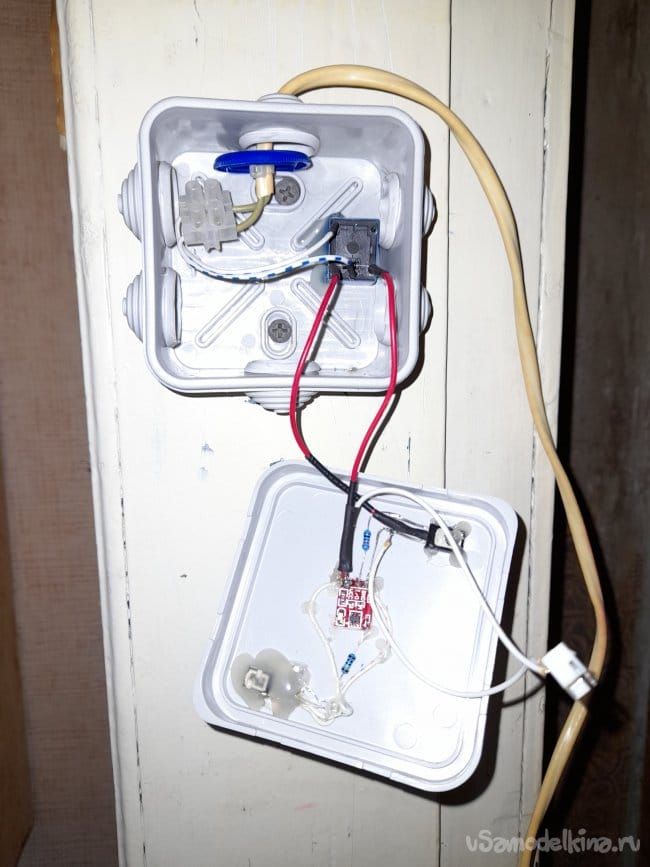

В качестве корпуса для испытаний купил распределительную коробку, в нее идеально поместился аккумулятор 18650. Её можно использовать как для наружного крепления, так и для внутренней установки в стену, (более подходящий вариант, ибо наружная установка выглядит не очень эстетично).

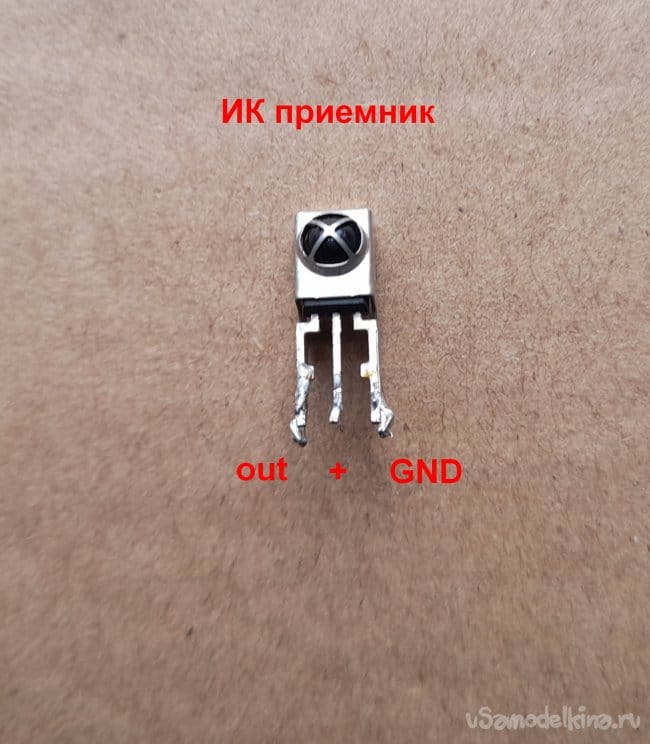

В крышке коробки просверлил отверстие 5 мм для ИК приемника.

Если нужно увеличить чувствительную площадь, то можно к сенсорному контакту припаять оголенный провод, например, телефонный или подобный, уложив его спиралью в крышке.

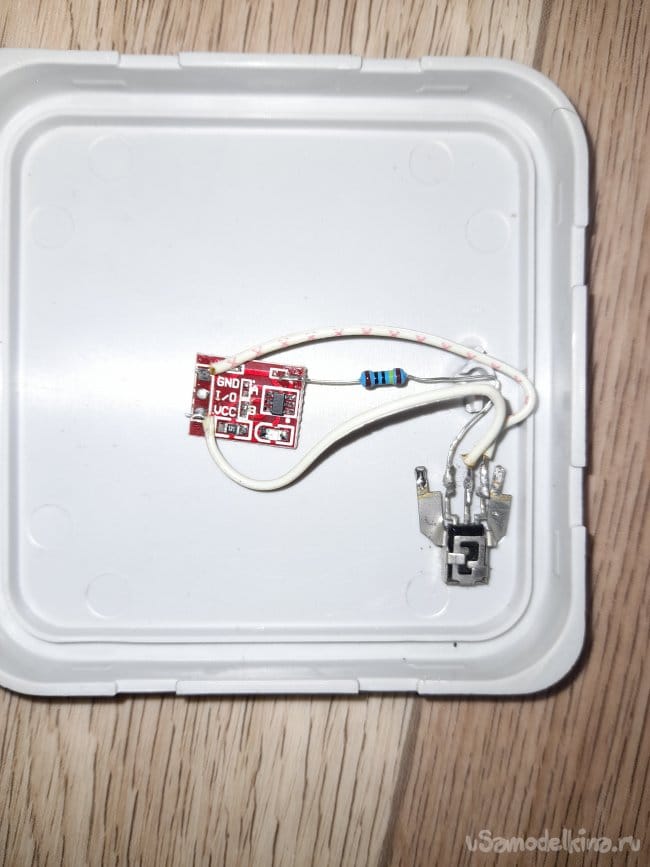

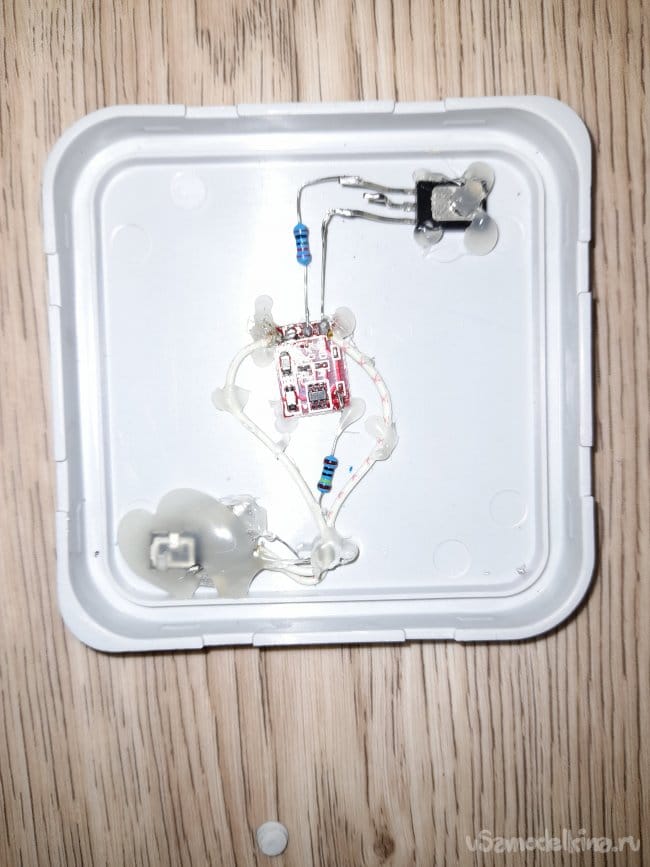

Фиксируем сенсор и приемник в крышке коробки термоклеем, так же на термоклей сажаем транзистор и соединяем его с приемником и модулем.

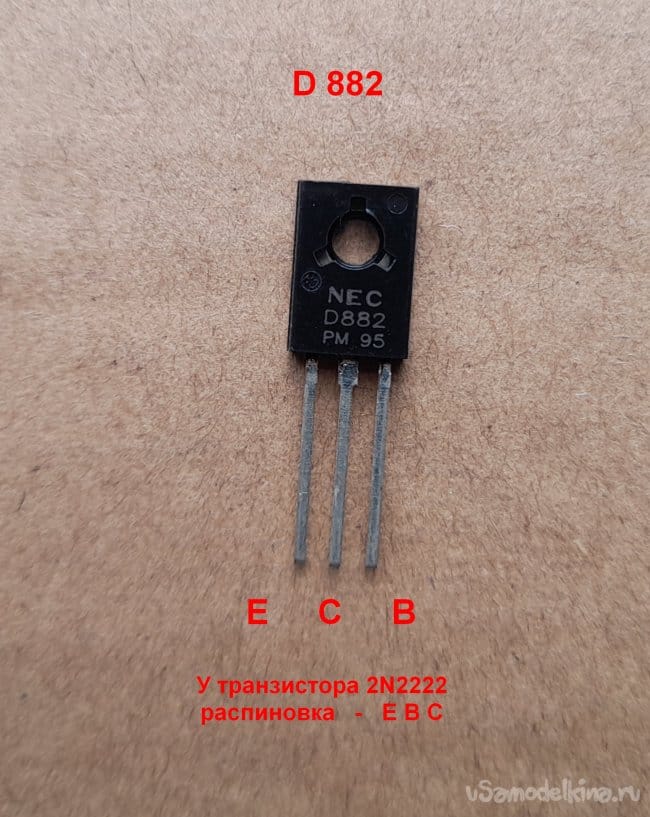

У транзистора 2N2222, под который эта схема больше подходит, выводы 1-Е, 2-В, 3-С. Я думаю, можно брать любой транзистор структуры NPN с током коллектора 0,8 — 1 А.

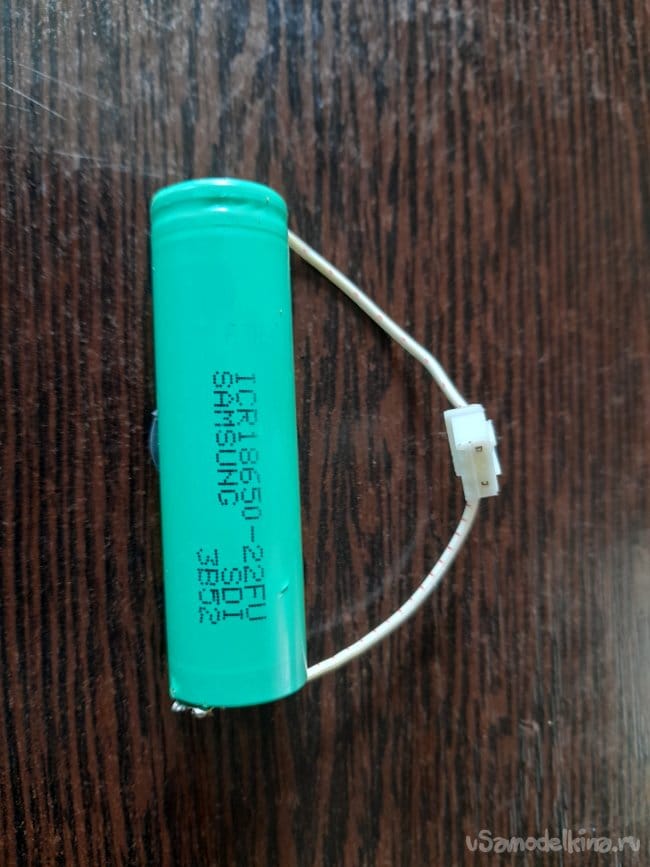

Припаиваем провода к аккумулятору 18650. Паять нужно быстро, стараясь не перегревать аккумулятор, (много раз перегревал, контакты аккумуляторов замыкались и аккумулятор серьезно нагревался, долгое время аккумуляторы валялись разряженные, но потом они нормально и долго работали. Это из жизненного опыта, и не только моего, но это только констатация фактов, а не руководство действий. Соблюдайте технику безопасности и будьте внимательны, особенно когда пытаетесь соединять то, что соединять нельзя). Я припаял провода с разъемом, чтобы при необходимости можно было снять аккумулятор и зарядить его.

Можно установить зарядный модуль ТР4056, вывести гнездо и подзаряжать аккумулятор, не вынимая его из корпуса. Всё это учитывается с точки зрения удобства, наличия необходимых компонентов и эстетики. Я же изначально думал о бестрансформаторном БП, исключающем батарею питания, но не обеспечивающем гальваническую развязку. Батарея проще.

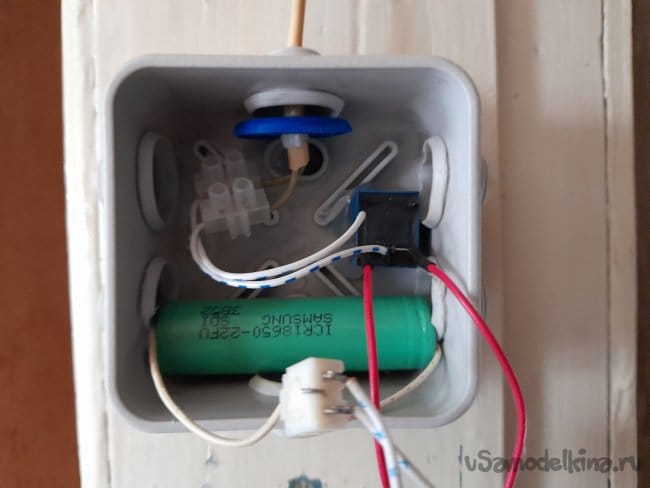

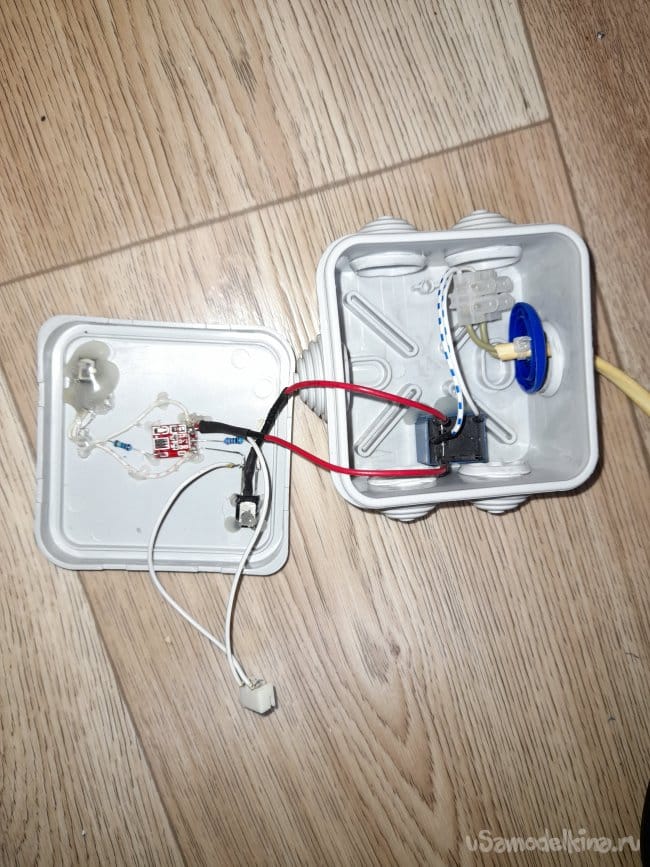

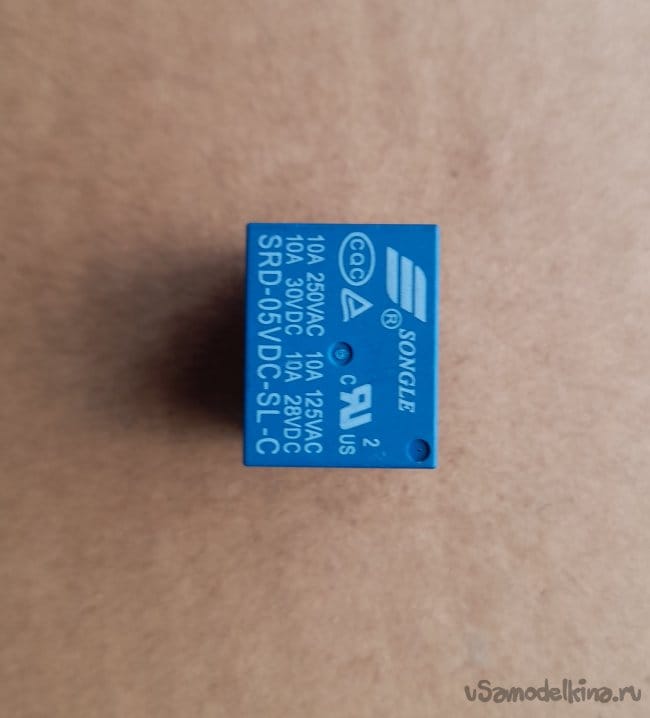

На следующем этапе припаиваем провода к контактам СОМ и NO реле. На свободные концы проводов я поставил соединительную колодку для подключения контактов реле к проводке освещения.

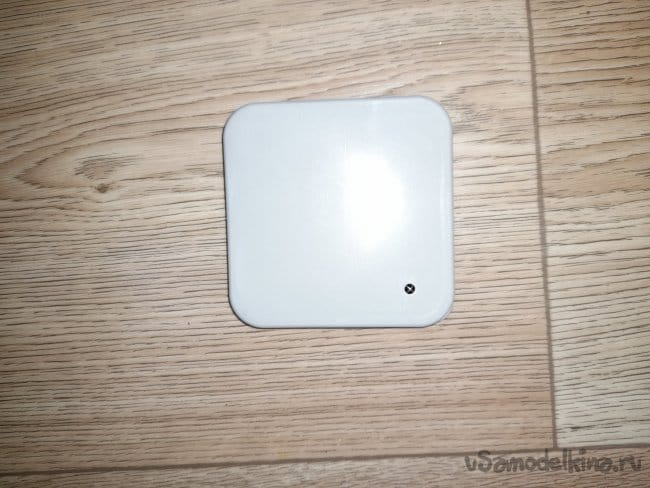

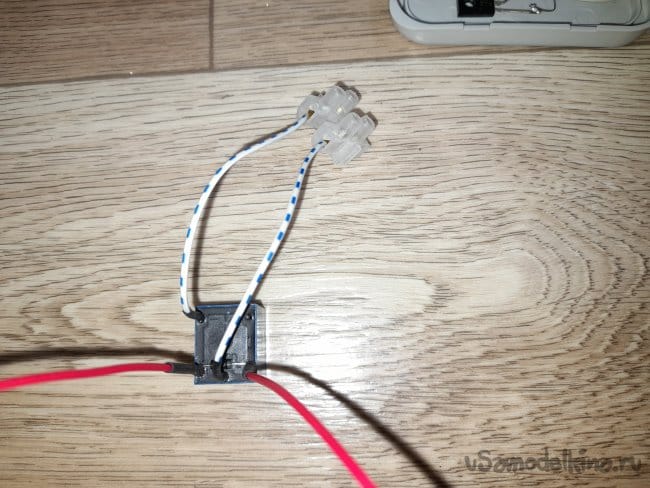

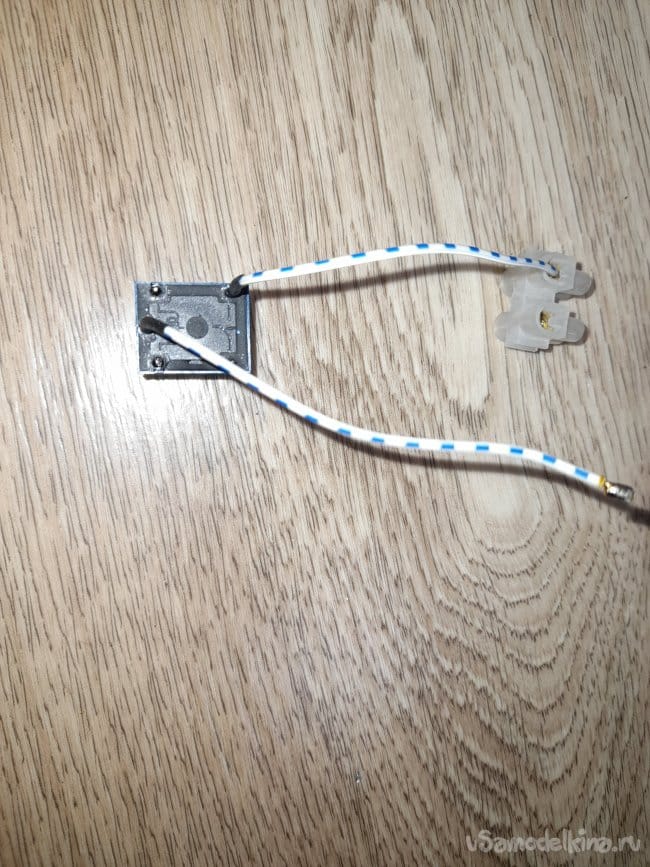

Вместо крышки можно поставить переделанный выключатель, убрать внутренности, оставить клавишу выключателя, разместить сенсорный модуль в клавише, а саму клавишу закрепить неподвижно — вроде как и обычный выключатель, но с сюрпризом. Светодиод на модуле либо убрать совсем, либо выпаять, а вместо него поставить светодиод 3-5 мм на длинных выводах, любого цвета, чтобы он подсвечивал изнутри клавишу.

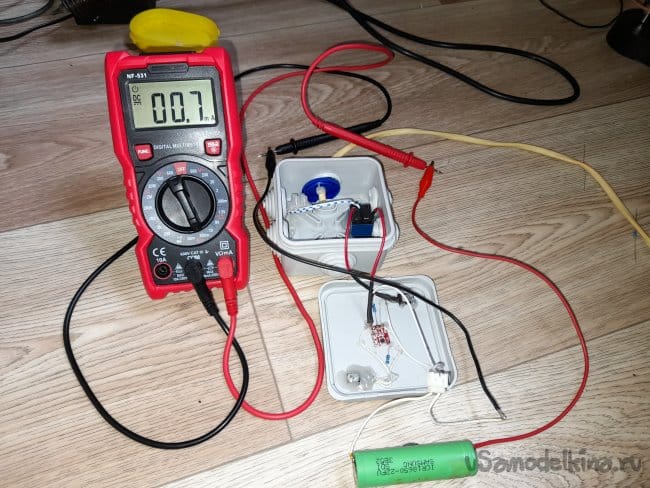

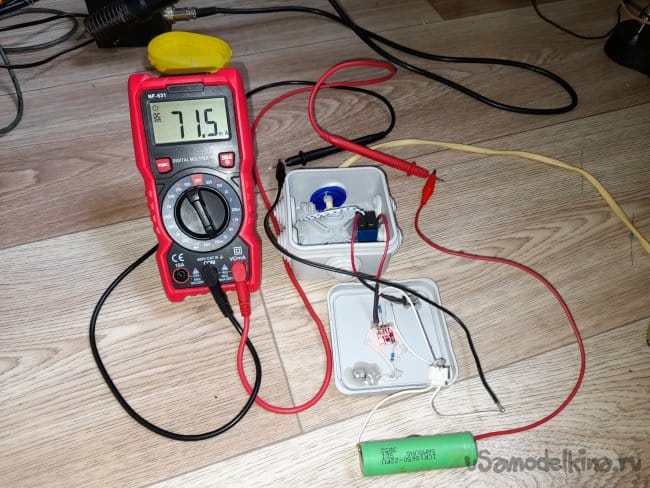

Пока сенсорный работает отлично, без сбоев, включение и отключение происходит четко и стабильно. Подозреваю, что аккумулятор долго не протянет — дети забавляются, включают-выключают, реза так прикольно щелкает . Схема чувствительна к любому пульту дистанционного управления, хоть от телевизора, хоть от кондиционера и в этом ее минус. Времени на самоделки маловато, но в разработке сенсорный выключатель с собственным пультом ДУ.
