Доброе время суток, друзья!

Этой статьей я начинаю цикл статей о электричестве в быту. Думаю название «ДОМАШНИЙ ЭЛЕКТРИК» вполне подойдет.

Сразу оговорюсь, что в статьях я буду рассматривать электрические сети напряжением 220В с частотой 50Гц.

Предлагаю Вам задавать вопросы в конце статьи. На основании ваших вопросов я буду формировать тематики последующих статей или просто Вам отвечу если достаточно будет короткого ответа.

Розетки электрические обыкновенные

По способу монтажа делятся на розетки открытой установки и розетки скрытой установки.

Для почина рассмотрим первые. Легко можно догадаться, что розетки открытой установки монтируются прямо на поверхность стены. Совсем хорошо если розетка имеет диэлектрическую подкладку, разделяющую электрические контакты и стену. Обратите внимание на рисунок 2.

Розетки разных производителей мало чем отличаются конструктивно. По большому счету следует разделять розетки с двумя контактами и розетки с тремя контактами (так называемые «евро»). В последних кроме фазного и нулевого контакта имеется еще защитный (часто его называют заземляющий) контакт.

Отступление:

Фаза – контакт с потенциалом 220В

Нуль – контакт с потенциалом 0В.

Провод, по которому напряжение подводится к розетке, тоже может быть, либо двух жильным, либо трехжильным. Если провод изготовлен в соответствии со стандартом то изоляция жил имеет следующую раскраску: белый – фазный проводник, голубой – нулевой и желто-зеленый – защитный.

Как правило, розетки по нагрузке (мощности подключаемых приборов) можно разделить на десятиамперные и шестнадцатиамперные.

Мимоходом научу Вас рассчитывать в первом приближении ток потребляемый электрическим устройством ( утюгом, феном, дрелью и т.д.) если известна его мощность.

I=P : 220В

где I – ток в Амперах (А);

Р – мощность в Ваттах (Вт);

220 В – напряжение сети в Вольтах (В)

Обычно мощность указывается на устройстве в кВт (киловаттах) 1кВт = 1000 Вт. Легко посчитать что при мощности устройства в 1кВт ток в сети будет равен 4,5А.

Значит, к десятиамперным розеткам следует подключать устройства мощностью не более двух киловатт.

Крепление розеток к стене производится как правило саморезами через специальные крепежные отверстия.

На этом на сегодня все… Розетки скрытой установки рассмотрим в следующей статье.

Спасибо за внимание. Желаю всем удачи.

Одна мысль про “Электрические розетки (открытой проводки)”

Хорошая и полезная статья, у нас вы можете приобрести розетки для наружной и внутренней проводки Legrand

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Розетки электрические 220В для наружной проводки

Розетка наружная РА16-016 одинарная
от 100 цена: 35 руб. Гибкая система скидок:

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 28.6 руб.
от 5000 цена: 27.2 руб.
от 10000 цена: 25.8 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 21.9 руб.
от 5000 цена: 20.9 руб.
от 10000 цена: 19.8 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 33.3 руб.
от 5000 цена: 31.6 руб.
от 10000 цена: 30 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 19.8 руб.
от 5000 цена: 18.9 руб.
от 10000 цена: 17.9 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 24.4 руб.
от 5000 цена: 23.2 руб.
от 10000 цена: 22 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 35.9 руб.
от 5000 цена: 34.2 руб.
от 10000 цена: 32.4 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 84.2 руб.
от 5000 цена: 80 руб.
от 10000 цена: 75.8 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 55.2 руб.
от 5000 цена: 52.5 руб.
от 10000 цена: 49.7 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 45.3 руб.
от 5000 цена: 43.1 руб.
от 10000 цена: 40.8 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 71.7 руб.
от 5000 цена: 68.2 руб.
от 10000 цена: 64.6 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 91.7 руб.
от 5000 цена: 87.2 руб.
от 10000 цена: 82.6 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 45.4 руб.
от 5000 цена: 43.2 руб.
от 10000 цена: 40.9 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 116.8 руб.
от 5000 цена: 111 руб.
от 10000 цена: 105.2 руб.

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК

от 100 руб — скидка 0%
от 2000 руб — скидка 20%
от 5000 руб — скидка 25%
от 10000 руб — скидка 30%

Быстрая отправка ТК СДЭК
от 2000 цена: 166.4 руб.
от 5000 цена: 158.1 руб.
от 10000 цена: 149.8 руб.

• 1
• 2

В компании «Стотланд» вы можете купить товары из раздела розетки электрические 220В для наружной проводки по оптовой цене
с быстрой доставкой через транспортную компанию СДЭК.
Мы продаём и отправляем товары в регионы из раздела: Розетки для наружной проводки с оптового склада в Ижевске.
Перед отправкой мы проверим работоспособность и надёжно упакуем Ваш заказ.
У нас бесплатная доставка по г.Ижевск при заказе от 5000 рублей.

Компания «Стотланд» г.Ижевск © 2007-2021

20 лет на рынке Удмуртии
ОГРНИП 304184001400091 ИП Стотланд О.А.

Мы продаём все те мелочи, так нужные каждому:
Электрику, Электротовары, Радиотовары, Товары для дома, Товары для работы, Товары для отдыха, оптом и в розницу.

Открытая ретро-проводка. Пример монтажа

Наружная ретро-проводка в квартире своими руками

Сегодня очередная (вторая по счету) статья летнего Конкурса статей. Автор – Константин из Санкт-Петербурга.

Пара слов от меня (Администратора блога). Принято считать, что открытая проводка в стиле ретро используется только в деревянных домах, либо в богатых интерьерах в стиле лофт. Для меня лофт – это намеренное выпячивание старины или даже ветхости. Старая кладка, потолочные балки, мрачные тона. Идея сыграть на контрасте – то, что обычно прячут, наоборот, показывается. Иногда это смотрится очень ничего в полуподвальных кафе и пабах)

Так вот, всю проводку стараются обычно спрятать под штукатурку. Если штукатурку долбать после проведенного ремонта не вариант, а нужно проложить кабель – электропроводку в таком случае делают наружной. Сам много раз так делал. Провода либо прячут в кабель-канал, либо прокладывают открыто. И то и другое смотрится как временная проводка, как вынужденная переделка, и мне не очень нравится.

А ретро-проводка минус превращает в плюс – хозяин квартиры показывает, что именно так и было задумано, и такое решение – элемент лофт-дизайна)

Примерно, как джинсы с разодранными коленями абсолютно не говорят о нищенском положении хозяина)))

Далее статья автора, я буду по ходу давать ссылки и комментарии в цитатах.

Статья про ретро-проводку:

Спасибо за предоставленную возможность высказать свое мнение на страницах этого замечательного блога. Тема статьи возникла за завтраком – я посмотрел на ретро-провода, которые я смонтировал своими руками в прошлом году на кухне, и решил об этом написать свою историю. Может, тема не такая обширная, но после того, как прочитал в прошлом конкурсе, как почистить дрель, решил написать.

Вопрос – почему не проложить кабель ПВС 2х2,5? Вероятно, потому, что Питер всегда намекает на свою оригинальность и харизматичность)))

Купил в магазине витой кабель для ретро проводки 2х2,5 мм2. У него два провода, и разный цвет изоляции -синий и белый. Каждый проводок имеет два слоя изоляции – обычную цветную ПВХ и внешнюю тканевую белую.

Считаю, что кабель для ретро-проводки – не совсем корректное название. В кабеле несколько проводов имеют одну общую изоляцию. Фактически, это два провода, скрученные вместе.

Подключение ретро-проводки

Электрохозяйство в квартире в удовлетворительном состоянии, что видно на фото:

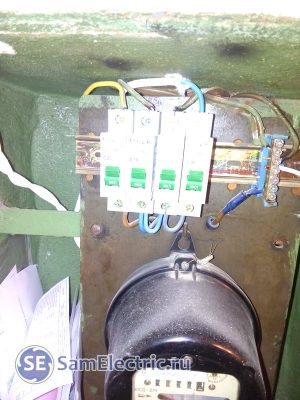

Исходные данные для ретро-проводки. Вот, что мы имеем на сегодняшний день (С)

Правый автомат был в резерве, на него я и подключил фазу. Ноль – на нулевую шину справа на фото:

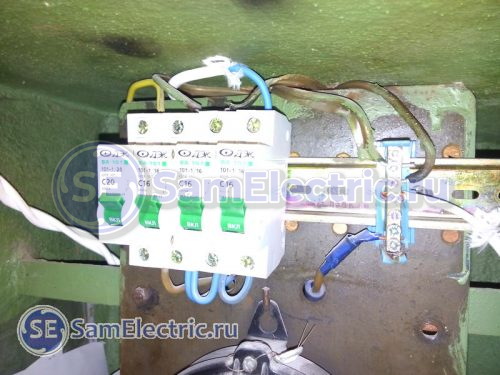

Подключение в электрощите ретро-проводки.

Конечно, более правильно для фазы использовать белый, для нуля – синий провод. Поэтому я никогда не полагаюсь на цвет, всегда проверяю фазу-ноль.

Дальше наш витой провод выходит на стену:

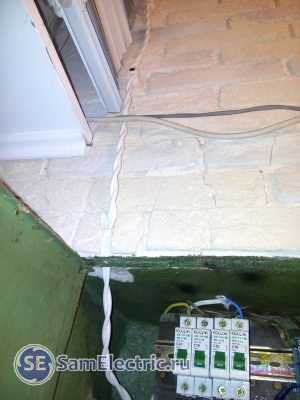

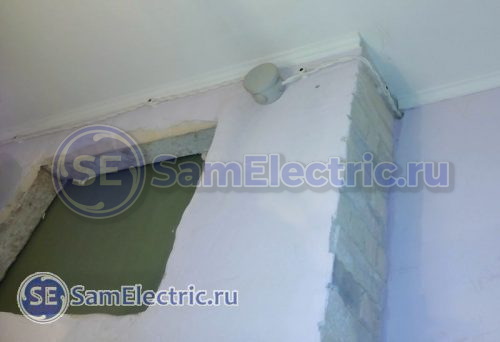

Монтаж ретро проводки на стену

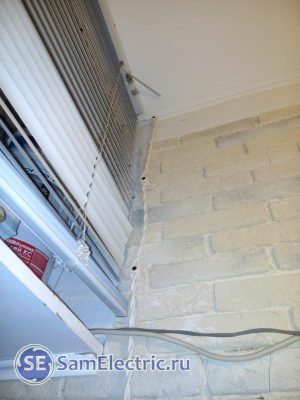

Монтаж ретро-проводки

Далее провода идут по стене, к которой крепятся с помощью специальных изоляторов. Изоляторы для ретро-проводки продаются там же, где и сам кабель, и крепятся к стене одним саморезом. Я даже не использовал дрель и дюбеля – просто вкрутил подходящей длины саморез, и все прекрасно держится.

Кстати, если вы затеяли ремонт и вам требуется монтаж ретро проводки в квартире, рекомендую своих друзей электриков из mrelektrik.ru. Сделают качественно, обращайтесь!

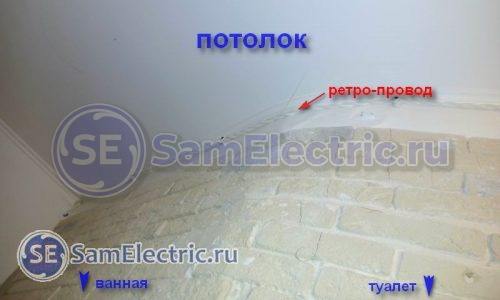

Монтаж ретро-проводки по стене в квартире

При этом разрушения стены минимальные.

Монтаж ретро-проводки по стене в квартире

Витая пара приходит в кухню, где установлена коробка. Здесь я планирую опустить проводку вниз, сделать там розетку для телефона и светильника.

Монтаж открытой ретро-проводки. Соединительная коробка. Слева – заделанное окно в ванную

Да все руки не доходят, и нужен кусок такого же провода метра полтора.

Вот дальше мой наружный ретро-провод проходит над печкой и заходит за холодильник:

Монтаж ретро-проводки. Верхний провод – приходящий из коридора, нижний – идет на вытяжку.

Провода заходят в дальний угол за холодильник,

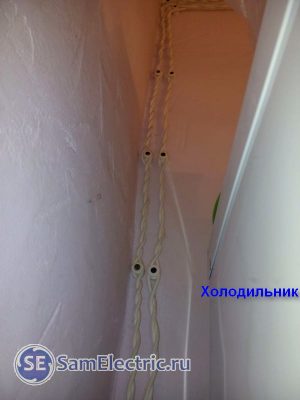

Открытая ретро-проводка заходит за холодильник

и там подключены к колодке на 3 розетки, которая закреплена на стене:

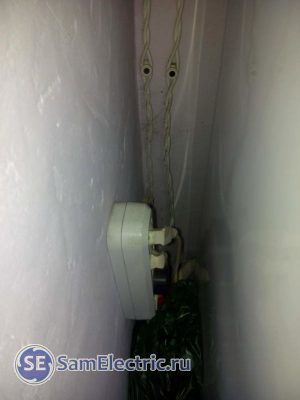

Подключение открытой ретро-проводки к розетке

Жаль, что колодку купил только на 3 розетки, иногда нужна ещё одна.

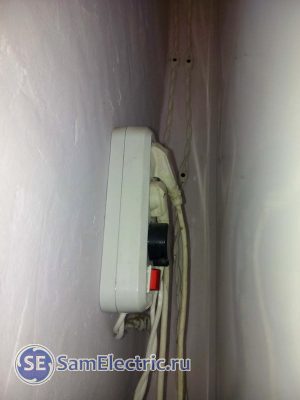

Открытая ретро-проводка заканчивается розеткой

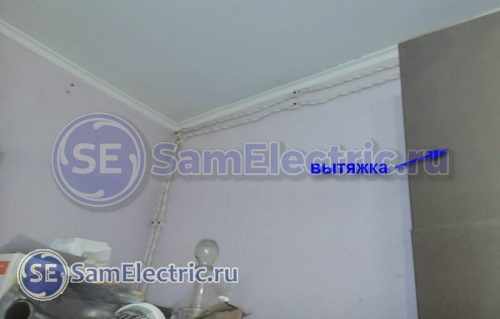

Черная вилка – это подключение вытяжки, тоже сделана витой парой, чтобы не нарушать стиля.

Примечания от Администратора блога:

1. Не пытайтесь сделать себе ретро-провод путём скручивания двух обычных проводов дрелью! У обычного провода одинарная изоляция, которая может быть повреждена, что приведёт к короткому замыканию или поражению электрическим током!
2. Не экономьте на специальных изоляторах! Изоляторы для ретро-проводки не только эстетичны, но и безопасны – совсем не нарушают изоляцию проводов.
3. Розетки и выключатели для ретро-проводки неоправданно дорогие, поэтому считаю можно использовать обычные наружные, главное правильно и надежно их закрепить.
4. Открытым остался вопрос заземления. Своё мнение я высказал здесь.
5. Если статья понравилась, проголосуйте за неё и сделайте репост. Об участии в конкурсе репостов сказано здесь.

Пара фото в тему, сделанных в ЖД музее на станции Тула:

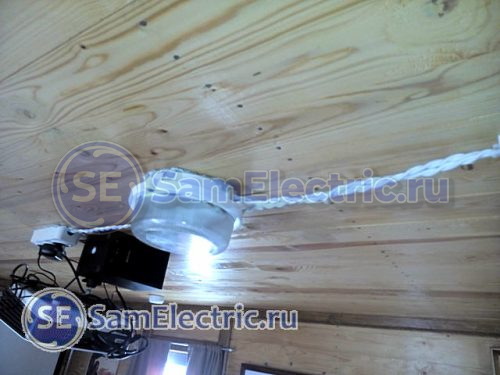

Ретро-проводка на потолке. Светильник и розетка закреплены через асбестовую прокладку

Ретро-проводка к выключателю. Выключатель обычный, но расцветка под дерево. Тоже негорючая подкладка.

Видео по монтажу наружной ретро-проводки

Делитесь в комментариях, как прокладывали наружную ретро-проводку вы, какие были трудности, плюсы и минусы?
