Умная смс розетка своими руками

Умная смс розетка своими руками

Дачник

Регистрация: 26.7.2004
Сообщений: 4212
Из: Москва

Дача в Минское шоссе

Приобрела GSM розетку с целью включать по телефону конвектор на даче.

Ясно, что опытный народ уже есть. Подскажите, пож.
Розетка подключилась с «Поздравляем, продукт готов к использованию», а время установить не могу, приходит ответ «Ошибка! Попробуйте снова» и так 3 раза. Что не так?

Извините, не знаю, как уменьшить фото из и-нета

Дачник

Регистрация: 28.4.2006
Сообщений: 5124
Из: Москва, Минское шоссе. 112 км от МКАД

Дача в Можайском районе

Должна быть инструкция и софт на смартфон для настройки и управления (включения и выключения) розетки. Всё это должно идти в комплекте. Внимательно читайте. Придется ещё и SIM-карту купить (рекомендую BEELINE тариф — «Сигнал» — как раз для этого).

Сообщение отредактировал Ёпрст — 17.12.2017, 20:35

Дачник

Регистрация: 26.7.2004
Сообщений: 4212
Из: Москва

Дача в Минское шоссе

Симку новую купила, правда по привычке МТС, он у нас у всех.

По русскоязычной инструкции и делаю, набираю .
Ё-моё. Башка садовая — начала писать, что набираю и увидела, что в конце не поставила решетку.

Честно, лучше бы купила би-лайн. А чем тариф «Сигнал» хорош?

Сообщение отредактировал Галина — 17.12.2017, 21:15

Дачник

Регистрация: 28.4.2006
Сообщений: 5124
Из: Москва, Минское шоссе. 112 км от МКАД

Дача в Можайском районе

Дачник

Регистрация: 12.12.2005
Сообщений: 5649
Из: Москва

Симку новую купила, правда по привычке МТС, он у нас у всех.

Честно, лучше бы купила би-лайн. А чем тариф «Сигнал» хорош?

Для таких случаев выбирают оператора, стабильно работающего в данной местности.
Рекомендую также предварительно очистить СИМ-карту от всякого «мусора»: рекламных рассылок и т.п., которые так любят напихать туда все операторы.

Сообщение отредактировал АА — 18.12.2017, 16:52

Дачник

Регистрация: 12.12.2005
Сообщений: 5649
Из: Москва

Дачник

Регистрация: 26.7.2004
Сообщений: 4212
Из: Москва

Дача в Минское шоссе

Вы понимаете, я дилетант в этих вопросах. Движущая сила — любопытство.

Назначение — включать конвектор за день-два до приезда, чтобы вывести температуру в доме ближе к 10 градусам. Пока мама лежачая, я могу съездить максимум на день, если сестра рискнет одна остаться на ночь, то на два, и скорее всего пару-тройку раз за сезон неизвестно в какие выходные

Конвектор 1,5 кВт, розетка потянет, зимняя часть дома небольшая. Чтобы дом замерз, надо хороший или долгий минус. До нового года не должен замерзнуть.

250 В
o Температура датчиков диапазон индукции: -10℃

50℃
o Максимальная нагрузка Рабочий ток: 10A
o Рабочий ток: 110

180mA
o Рабочая температура: -20℃ до 55°с
o Для хранения Температура: -20℃ до 70℃
• Супер конденсатор максимальный поддержания время: 15 s-18 s

Вроде должна работать?

С оператором попробую МТС он у всей семьи, в конце концов рискую 200 рублями — симка новая без ничего.

Дачник

Регистрация: 12.12.2005
Сообщений: 5649
Из: Москва

Вы понимаете, я дилетант в этих вопросах. Движущая сила — любопытство.

Назначение — включать конвектор за день-два до приезда, чтобы вывести температуру в доме ближе к 10 градусам. Пока мама лежачая, я могу съездить максимум на день, если сестра рискнет одна остаться на ночь, то на два, и скорее всего пару-тройку раз за сезон неизвестно в какие выходные

Конвектор 1,5 кВт, розетка потянет, зимняя часть дома небольшая. Чтобы дом замерз, надо хороший или долгий минус. До нового года не должен замерзнуть.
Вроде должна работать?

Читать еще:  Как расключить интернет розетку провод

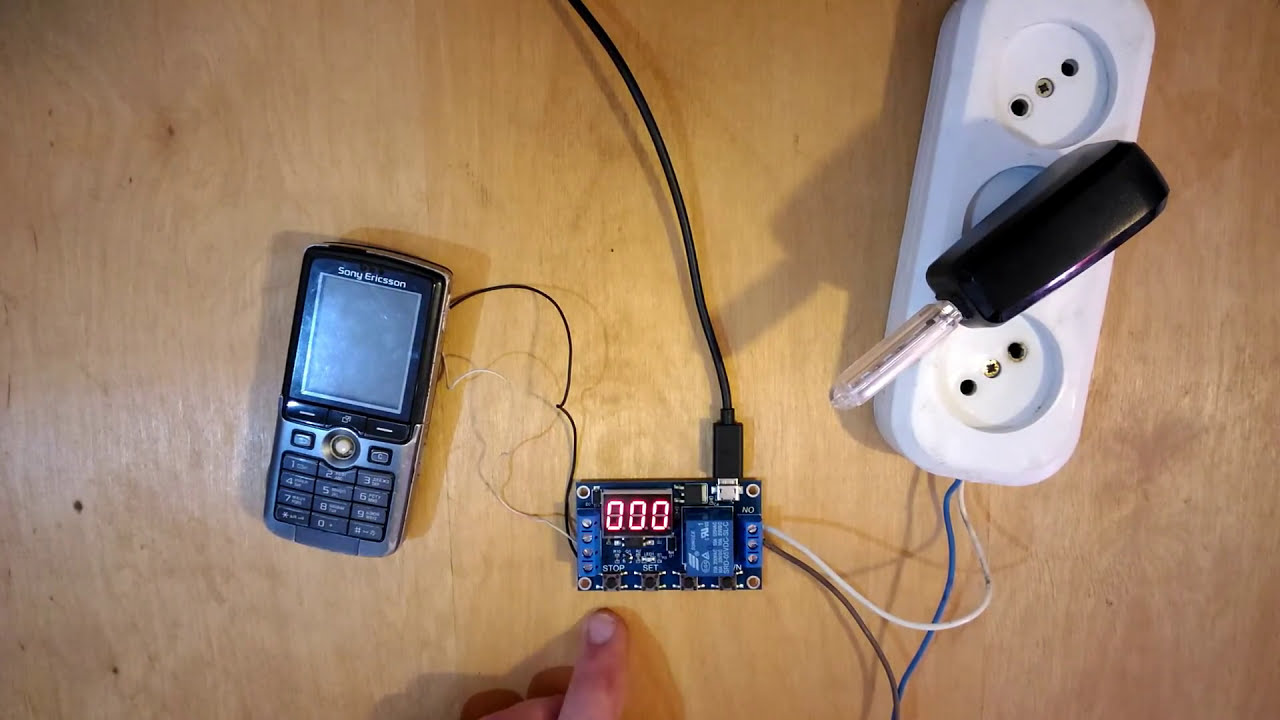

Gsm Розетка Из Телефона Своими Руками

Trytech HD 05:40

Описание

Самый простой способ изготовления GSM розетки из телефона своими руками. Для этого вам понадобится ненужный телефон, розетка и релейный модуль, который можно заказать из китая в магазине AliExpress. Изготовив такую розетку, вы сможете запустить любой прибор дистанционно с помощью звонка или sms. Не забывайте о безопасности, ведь некоторые приборы нельзя оставлять включенными без присмотра. Благодаря большому функционалу релейного модуля, который я использовал в видео, можно не только запустит gsm розетку на определенное время, но и заставить ее отработать несколько циклов работы и отдыха. В видео я подробно показал, как сделать самую простую gsm розетку без особых знаний в электронике.

Обзор на реле, которое я использовал в видео, из него вы сможете узнать о всех режимах работы и способе подключения: https://www.youtube.com/watch?v=RRYecDSzxHY
Реле, как на видео, можно купить здесь: http://ali.pub/1rq7d4
Подходящие модули:
1. Простое реле, которое после поступления сигнала с телефона включится на определенное время (0-24сек.). Чтобы увеличить время работы розетки после поступления сигнала с телефона, можно перепаять конденсатор C2 на более емкий, или поставить потенциометр с большим сопротивлением.
Ссылка: http://ali.pub/206ksm
2. Реле с несколькими режимами работы. Немедленное включение после сигнала триггера на определенное время, включение с задержкой после поступления сигнала и циклическая работа.
Ссылка: http://ali.pub/206l34
3. Модуль, который включит вашу GSM розетку после получения сигнала на время до 999 минут.
Ссылка: http://ali.pub/206ll7
Примечание: если напряжение на выходе с телефона недостаточно для запуска реле, воспользуйтесь повышающим преобразователем, например таким: http://ali.pub/1rqb51
На вход преобразователя подключаем провода с телефона, выход к реле на сигнал триггера.

Поделиться с друзьями:

Добавить временную метку

Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды

Фото обложки и кадры из видео

  • Gsm Розетка Из Телефона Своими Руками, Trytech

    Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7

    Настройка GSM розетки SC-1

    В данной статье мы расскажем вам как настраивается умная gsm розетка SC-1.

    1) Для начала установим сим-карту GSM в розетку

    Важно : Установка SIM карты осуществляется при выключенном устройстве. Если устройство включено, установка SIM карты запрещается.

    2) Пара слов про индикаторы на розетке

    Кнопка «SW» Кнопка переключения статуса GSM розетки. После нажатия кнопки розетка выключается.

    Кнопка «SET» Кнопка ручного управления GSM розеткой.

    Индикатор «STA» Индикатор статуса GSM розетки. Данный индикатор включен, когда GSM розетка включена.

    Индикатор «SIG» Индикатор GSM сети. Данный индикатор мигает, когда GSM розетка производит поиск GSM сети и регистрируется в ней.

    3) После установки сим-карты подключим розетку к питанию (например в розетку на стене или удлинитель)

    Важно: После включения устройства происходит инициализация, длительность которой составляет 30 секунд. Использование устройства возможно только после завершения процесса инициализации

    Лампа «SIG» на передней панели GSM розетки мигает один раз в секунду. Если лампа «SIG» начинает мигать один раз в четыре секунды, это означает, что GSM розетка успешно зарегистрировалась в GSM сети. После этого Вы может начать пользоваться розеткой.

    4) Установка пароля

    По умолчанию установлен пароль 0000

    Для установки нового пароля — SN + 4 цифры старого пароля + NEW + 4 цифры нового пароля (например SN0000NEW1234)

    На телефон после смены пароля поступит следующее сообщение:

    СМС – сообщение со статусом устройства ( НОВЫЙ ПАРОЛЬ ОК НОВЫЙ ПАРОЛЬ ******* )

    5) Установка мастер-номера (номера, с которого управляется gsm розетка)

    Можно добавить до 5 мастер-номеров

    Читать еще:  Установка интернет розетки расценка

    Существует 2 способа установить мастер – номер: с помощью СМС – настроек и с помощью меню «настройки» (SET).

    Способ 1 (через смс)

    К примеру, по умолчанию в устройстве установлен следующий пароль: 123456. Пользователь хочет установить в качестве мастер — номера комбинацию 13788889999. Для этого нужно изменить содержание сообщения следующим образом: SN123456SET13788889999. После этого Вы получите сообщение: 13788889999SETOK.

    Управление устройством возможно только при наличии мастер – номера.

    Способ 2 (через кнопку Set)

    Нажмите кнопку «настройки» (SET). Индикатор STA1 активируется на 30 секунд. Звонок с добавленного телефонного номера на номер SIM карты GSM розетки без поднятия трубки переключит состояние GSM розетки: если она была включена – выключит, а если выключена, то этот звонок включит GSM розетку.

    6) Управление GSM розеткой

    Важные SMS команды

    SMS (команды ИЗМЕНИТЬ (CHANGE), ВКЛЮЧИТЬ (ON), ВЫКЛЮЧИТЬ (OFF)).

    1. ИЗМЕНИТЬ : Переключение статуса GSM розетки. SMS сообщение для переключения статуса GSM розетки: SN0000CHANGE

    2. ВКЛЮЧИТЬ : Включение GSM розетки. Чтобы включить GSM розетку отправьте следующее SMS сообщение: SN0000ON

    3. ВЫКЛЮЧИТЬ : Выключение GSM розетки. Чтобы выключить GSM розетку отправьте следующее SMS сообщение: SN0000OFF

    Управление розеткой через звонок

    Управление устройством может осуществляться посредством телефонного звонка.

    При звонке на данное устройство пользователь услышит: «Вы не можете ответить на телефонный звонок, гудок….тон».

    Звонок на номер SIM карты GSM розетки без поднятия трубки переключит состояние GSM розетки: если она была включена – выключит, а если выключена, то этот звонок включит GSM розетку.

    Управление с помощью клавиш

    Для переключения статуса GSM розетки нажмите кнопку «SW» на передней панели GSM розетки.

    Если GSM розетка была включена, то после нажатия кнопки она выключится, а если была выключена, то после нажатия кнопки «SW» включится.

    Проверка статуса розетки

    отправка СМС – сообщения: «SN + пароль + CHECK».

    Функция отключения / включения

    По умолчанию данное устройство настроено на включение/отключение других устройств.

    Статус устройства определяется по STA индикатору: Если индикатор STA мигает 2 раза – устройство находится в режиме включения / отключения других устройств.

    Если индикатор STA мигает 4 раза – режим включения / отключения других устройств отключен

    Чтобы сбросить все настройки GSM розетки в значения по умолчанию необходимо одновременно нажать кнопки «SW» и «SET».

    В момент сброса настроек лампа «STA» медленно мигнет два раза, 5 записей телефонных номеров, которым разрешено управлять GSM розеткой, будут очищены, пароль будет изменен на «0000», а сама GSM розетка перейдет в выключенное состояние.

    7) Примечание

    Важно: Для правильной работы розетки необходимо удалить все номера сохраненные на сим-карте, включая системные. Не рекомендуем использовать сим-карты оператора «мегафон».

    1.Для того чтобы устройство работало и откликалось на команды из смс и телефонные звонки, необходимо сначала установить сим-карту GSM стандарта.

    Сим-карты должна быть обязательно GSM стандарта, сим-карты 3G и CDMA стандартов не поддерживаются. Обязательно проверьте активирована ли сим-карта.

    2. Запрещается помещать устройство в среды, окруженные металлом, так как это может привести к ухудшению или потере GSM сигнала.

    3. Необходимо активировать дисплей входящих звонков, а также убедиться в том, что на счету установленной в устройстве сим-карты имеются средства для осуществления звонков и отправки смс — сообщений.

    4. При слабом сигнале сети смс — сообщения отправляются на другие номера (система позволяет устанавливать до 5 мастер – номеров).

    5. При звонке или отправке смс — сообщений не допускайте одновременного нажатия нескольких клавиш, так как это может привести к выходу системы из строя.

    Читать еще:  Водные розетки для полива

    6. При использовании устройства необходимо следить за уровнем влажности (уровень влажности должен быть равен среднему уровню влажности внутри помещений).

    Характеристики: максимальная мощность: 2200 Вт, номинальное напряжение: 110-220В.

    7. GSM розетка позволяет только включать и отключать другие устройства.

    8. Устройство рассчитано на работу в сети с напряжением 110В – 220В АС.

    9. Не подходит для использования в автомобилях.

    GSM РОЗЕТКА С ДАТЧИКОМ ТЕМПЕРАТУРЫ (Умная Дистанционная СМС Розетка) SimPal-T4

    SimPal-T4 — это дистанционно управляемая розетка, включающая в себя GSM модуль. С помощью данного устройства вы сможете в любое время с мобильного телефона включать или отключать любые бытовые, осветительные или отопительные приборы. Использование данного устройства абсолютно безопасно и незаменимо, если вы часто забываете выключить утюг или телевизор.

    GSM розетка SimPal-T4 может использоваться при подключении бытовых или офисных электроприборов, мощностью не более 3500 Вт. GSM розетка подключается только к сети переменного тока 220 В, 50 Гц. Устройство также оповещает об отключении электричества и его восстановлении.

    • Описание

    Удаленное управление электропитанием внешних устройств по смс. Позволяет удаленно включать/выключать электрические приборы подключенные к розетке, отправляя обычное смс сообщение на розетку с вашего мобильного телефона. Работает с любыми мобильными операторами, не требует абонентской платы. Ориентировочные эксплуатационные затраты на работу розетки 40-60 руб. в год
    3_10_2.png Мощность подключаемых электроприборов — 3,5кВт. Позволяет удаленно включать/выключать электрические приборы мощностью до 3500 Вт (220 В, до 16 А). Кратковременно, до 10 мин. допускается подключение до 4кВт. В розетку возможно подключить обыкновенный «тройник» или «пилот» и тем самым подать электроэнергию на большее количество приборов. Розетка имеет 2 (два) уровня автоматической защиты: от перенапряжения («короткого замыкания») и от теплового перегрева.
    3_11.png Измерение температуры воздуха. В комплект входит датчик температуры с помощью которого вы сможете узнать актуальную температуру в вашем помещении. Вы можете выставить температурные границы при выходе за которые розетка пришлёт Вам СМС сообщение.
    3_13.png Управление по датчику температуры. Вы можете выставить диапазон температур в котором розетка будет автоматически включаться и выключаться. Допустим +5С — +10С (при понижении температуры ниже +5С градусов -розетка автоматически включится, а при достижении температуры +10С автоматически выключится).
    3_14.png Управление по расписанию. Можно выставить дни недели и время когда розетка будет включаться и выключаться автоматически (данный режим не работает совместно с другими режимами). К примеру: Пн. (10.00) Включение.; Вт (13.30) Выключение.; Ср. (18.15) Включение. и т.д. Используя розетку на даче и подключая к ней электрообогревательные приборы Вы будете приезжать в прогретое помещение.
    РУЧНОЕ.jpg Управление вручную. Кроме режимов, когда розетка работает в автоматическом режиме, вы также сможете вручную включить и выключить напряжение на ее выходе, с помощью кнопки на корпусе розетки.
    21.png Приложение для смартфонов. С помощью приложения (для Android и iOS) управление розеткой предельно простое. На экране смартфона отображаются кнопки, при нажатии на которые приложение самостоятельно формирует СМС команду и посылает на розетку. При использовании приложения Вам не нужно набирать СМС руками — достаточно просто нажать кнопку. Также с помощью приложения удобно настраивать розетку.
    2_14_2.png Температурный режим до -25С +50С позволяет использовать розетку SimPal T-4 в холодных неотапливаемых помещениях. Возможно использование розетки при температурах ниже -25С, (тестовая эксплуатация при температуре до -40С), но при этом замечены небольшие (+/- 1,5С) отклонения измеряемых температурных значений окружающей среды).
