Автоматические выключатели иэк маркировка

Маркировка автоматических выключателей

При покупке нового автоматического выключателя нужно иметь четкое представление о том, какой именно автомат нужен. Ведь от правильно выбранного устройства защиты будет зависеть не только сохранность жилья и имущества, но и человеческая жизнь и здоровье. Также от правильно подобранного и верно установленного автомата зависит слаженная работа всей бытовой электросети — домашней электропроводки. Огромную помощь при выборе устройства играет маркировка автоматических выключателей.

Маркировка — это нанесение условных знаков, букв, цифр, графических знаков или надписей на объект, с целью его дальнейшей идентификации (узнавания), указания его свойств и характеристик. В нашем случае — на автоматическом выключателе цифрами и буквами указываются основные электротехнические характеристики устройства.

Что из себя представляет маркировка автомата

  1. Марка производителя автоматического выключателя.
  2. Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются конструкцией и некоторыми электротехническими характеристиками. Например у ABB есть бюджетная серия SH200 и более «продвинутая» S200.
  3. Номинал устройства и его время — токовая характеристика. На первом месте стоит буква, она указывает на время-токовую характеристику данного аппарата и обозначается буквами «B», «C» и «D». Автоматы с характеристикой «C» самые универсальные. Следом за буквой идут цифры. Они обозначают номинал данного электрического устройства. Т. е. величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель.
  4. 230/400 В или 230/400 V

обозначает в сетях с каким напряжением должны использоваться данные устройства. 230 В — это в однофазных сетях, 400 В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных сетях, так и в трехфазных.

  • 4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автоматический выключатель может продолжать работу в штатном режиме.
  • Цифрой 6 обозначен такой параметр, как класс токового ограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время, чтобы достичь своего максимального значения. Поэтому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами, автомат с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токового ограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.
  • На корпусе автоматического выключателя (не обязательно на лицевой стороне) можно встретить комбинацию цифр с буквами. Это артикул данного устройства, который присвоил ему производитель. По нему можно быстро найти по каталогу или в интернете данный автомат.
  • Электрическая схема устройства. Ее можно встретить на корпусах некоторых автоматических выключателях. Она носит информативный характер. На ней стрелками могут быть показаны куда необходимо подключать приходящие электрические провода.
  • Еще на корпусах 2-х и 4-х полюсных автоматов можно встретить обозначение «N». Так маркируется винтовая клемма, к которой необходимо подключать только нулевой проводник.

    Данные параметры маркировки автоматических выключателей помогут вам правильно выбрать данное устройство именно для вашей электрической сети.

    Читать еще:  Автоматический выключатель 1 полюсный 25а характеристики

    Отзыв: Автоматические выключатели ИЭК ВА47-29 — Самые надёжные из числа доступных по цене автоматические выключатели.

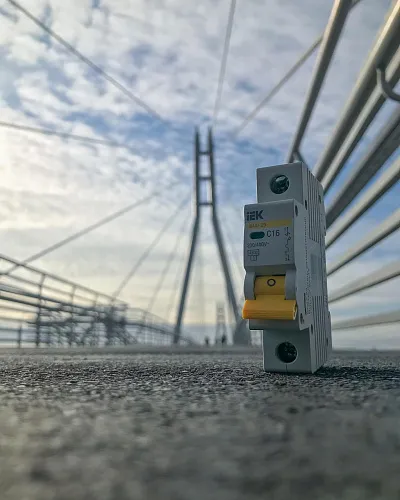

    Итак, автоматический выключатели С 16 с номиналом 16 ампер.

    Исходя из своего опыта могу утверждать, что выключатели этой марки надёжные, мгновенно срабатывающие на размыкание электроцепи с сопутствующим отключением от тока при коротком замыкании, в которых также предусмотрена отсечка от электросети при длительных перегрузках нагрузки потребителя в электросети, свыше установленного номинала, на который рассчитан тот или иной автомат.
    В отключённом состоянии, когда флажок выключателя опущен вниз, своеобразное овальное окошечко обозначено зелёным цветом, а на флажке в этом состоянии видим маркировку «0»,

    при включении цвет меняется на красный

    и на флажке появляется знак «I».

    Проводники зажимаются в клеммных отверстиях

    при закручивании винтов по часовой стрелке

    до надёжного плотного контакта .

    Автомат изготовлен по ГОСТу, правда с буковкой «Р», что даёт изготовителю право на внесение неких изменений в технологию производства.

    На автомате присутствует знак EAC, евразийского экономического союза.

    Автоматические выключатели серии ВА монтируются на Din-рейку при помощи защёлок,

    которые при установке на неё утапливаются,

    тем самым фиксируя автомат.

    Стоимость данных автоматов по ценовой политике в нашем городе имеет разброс цен от 109,115,120-ти рублей до 125-ти рублей в разных магазинах.
    Считаю, что качество у выключателей IEK достойное, но цитируя известную поговорку «и на старуху бывает проруха», могу сознаться, что, опять же исходя из своего опыта, бывали случаи и попадались автоматы этой марки с явным брачком.
    Либо отключались при малой токовой нагрузке, либо не взводился — не включался вверх флажок, но это механическая оплошность, но тем не менее это было, и связано оно с заводским браком.
    Как правило он проявлялся сразу, и сравнивая с тем многочисленным количеством установленных мною автоматов — это просто напросто мизер.
    Я покупаю автоматические выключатели в основном всегда в одном и том же специализированном магазине электротехнических товаров «Энгергомаш» по цене 109 рублей за штуку, в дальнейшем планирую написать отзывы о нулевых шинах, двухполюсных автоматах и боксах под автоматические выключатели, купленные в этом же магазине.
    На этом заканчиваю свой отзыв об автоматах марки IEK серии ВА 47-29, буду рад, если помог тем, кто в поиске надёжной коммутационной аппаратуры для защиты электропроводки в квартире, на даче, офисах или производственных участках.
    Всем спасибо за внимание к моему отзыву, и позвольте пожелать хороших качественных товаров.
    Что касается конкретно этих автоматов, то 5 баллов бесспорно, и рекомендация к покупке.
