Автоматический выключатель ва21 29т

Время-токовые характеристики автоматических выключателей AM, A, B, C, D, K, Z

Автоматический выключатель – это электротехническое устройство, которое отключает сеть при возникновении в ней – слишком больших электрических токов. Большой электрический ток опасен выходом из строя бытовой электротехники, возможным перегревом, возгоранием и, соответственно, пожаром.

Задачи автоматических выключателей

1) вовремя и безошибочно распознать слишком высокий ток;

2) разорвать цепь до того, как этот ток сможет нанести какие-либо повреждения.

Категории высоких токов:

1) сверх токи короткого замыкания, когда нулевой и фазный проводник напрямую замыкаются между собой, минуя нагрузку.

Современные электромагнитные расцепители без труда и совершенно безошибочно определяют КЗ и отключают нагрузку за доли секунды, не допуская даже малейшего повреждения проводников и аппаратуры.

2) большие токи, вызванные перегрузкой сети (например, включением большого количества бытовых электроприборов, или неисправностью некоторых из них);

Ток перегрузки ненамного отличается от номинального, в течение какого-то времени он может протекать по цепи совершенно без последствий. Поэтому нет необходимости отключать такой ток мгновенно, тем более что он мог и возникнуть очень кратковременно. Ситуация отягощается тем, что каждая сеть имеет свой предельный ток перегрузки. И даже не один.

Устройство автоматических выключателей. Виды расцепителей.

1) механический – для ручного включения и выключения,

2) электромагнитный (соленоидный) – для отключения токов короткого замыкания,

3) тепловой для защиты от перегрузок.

Характеристика теплового и электромагнитного расцепителей и является характеристикой автоматического выключателя, которая обозначается латинской буквой на корпусе перед числом, обозначающим токовый номинал аппарата.

Характеристика автоматических выключателей означает:

а) диапазон срабатывания защиты от перегрузок, обусловленный параметрами встроенной биметаллической пластины, изгибающейся и разрывающей цепь при протекающем через нее большом электрическом токе. Точная настройка достигается за счет регулировочного винта, поджимающего эту самую пластину;

б) диапазон срабатывания максимально-токовой защиты, обусловленный параметрами встроенного соленоида.

Характеристики модульных автоматических выключателей

Есть целый ряд токов, для каждого из которых теоретически можно определить свое максимальное время отключения сети, составляющее от нескольких секунд до десятков минут. Но и ложные срабатывания тоже необходимо исключить: если ток для сети безвреден, то отключение не должно происходить ни через минуту, ни через час – вообще никогда.

1) MA – отсутствие теплового расцепителя. На самом деле, он действительно не всегда бывает нужен. Например, защиту электродвигателей часто осуществляют при помощи максимально-токовых реле, а автомат в подобном случае нужен лишь для защиты от токов короткого замыкания.

2) Характеристика А. Тепловой расцепитель автомата этой характеристики может сработать уже при токе, составляющем 1,3 от номинального . При этом время отключения составит около часа. При токе, превышающем номинальный в два раза, в действие может вступить электромагнитный расцепитель, срабатывающий примерно за 0,05 секунды. Но если при двукратном превышении тока соленоид еще не сработает, то тепловой расцепитель по-прежнему работает, отключая нагрузку примерно через 20-30 секунд. При токе, превышающем номинальный в 3 раза , гарантированно срабатывает электромагнитный расцепитель за сотые доли секунды.

Автоматические выключатели характеристики А устанавливаются в тех цепях, где кратковременные перегрузки не могут возникнуть в нормальном рабочем режиме. Примером могут служить цепи, содержащие устройства с полупроводниковыми элементами, способными выйти из строя при небольшом превышении тока.

3) Характеристика В Характеристика этих автоматов отличается от характеристики А тем, что электромагнитный расцепитель может сработать только при токе, превышающем номинальный в 3 и более раз . Время срабатывания соленоида составляет всего 0,015 секунды. Тепловой расцепитель при трехкратной перегрузке автомата В сработает через 4-5 секунд. Гарантированное срабатывание автомата происходит при 5 кратной перегрузке для переменного тока и при нагрузке, превышающей номинальную в 7,5 раз в цепях постоянного тока.

Автоматические выключатели характеристики В применяются в осветительных сетях, а также прочих сетях, в которых пусковое повышение тока либо невелико, либо отсутствует вовсе.

4) Характеристика С. Это самая известная характеристика для большинства электриков. Автоматы С отличаются еще большей перегрузочной способностью по сравнению с автоматами В и А. Так, минимальный ток срабатывания электромагнитного расцепителя автомата характеристики С составляет 5 кратный номинальный ток. При этом же токе тепловой расцепитель срабатывает через 1,5 секунд, а гарантированное срабатывание электромагнитного расцепителя наступает при 10 кратной перегрузке для переменного тока и при 15-тикратной перегрузке для цепей тока постоянного.

Автоматические выключатели С рекомендуются к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи, благодаря чему бытовые электрощиты содержат в своем составе именно автоматы этого типа.

Характеристики автоматических выключателей B, C и D

5) Характеристика D – отличается очень большой перегрузочной способностью. Минимальный ток срабатывания электромагнитного соленоида этого автомата составляет 10 раз номинальных токов, а тепловой расцепитель при этом может сработать за 0,4 секунды. Гарантированное срабатывание обеспечено при 20 кратной перегрузке по току.

Автоматические выключатели характеристики D предназначены, прежде всего, для подключения электродвигателей, имеющих большие пусковые токи.

6) Характеристика K отличается большим разбросом между максимальным током срабатывания соленоида в цепях переменного и постоянного тока. Минимальный ток перегрузки, при котором может сработать электромагнитный расцепитель, для этих автоматов составляет 8 раз номинальных токов, а гарантированный ток срабатывания той же защиты составляет 12 кратном номинальных токов в цепи переменного тока и 18 номинальных токов в цепи постоянного тока. Время срабатывания электромагнитного расцепителя составляет до 0,02 секунды. Тепловой расцепитель автомата К может сработать при токе, превышающем номинальный всего в 1,05 раз.

Из-за таких особенностей характеристики K эти автоматы применяют для подключения чисто индуктивной нагрузки.

7) Характеристика Z также имеет различия в токах гарантированного срабатывания электромагнитного расцепителя в цепях переменного и постоянного тока. Минимальный возможный ток срабатывания соленоида для этих автоматов составляет 2 раза номинальных, а гарантированный ток срабатывания электромагнитного расцепителя составляет 3 раза номинальных тока для цепей переменного тока и 4,5 номинальных тока для цепи постоянного тока. Тепловой расцепитель автоматов Z, как и у автоматов K, может срабатывать при токе в 1,05 от номинального.

Применяются автоматы Z только для подключения электронных устройств.

04.04.06

Другие статьи

Почему двустенные трубы так популярны?

Для жилых помещений для прокладки электропроводки мастера чаще всего выбирают кабель ВВГнг-Ls

Правила монтажа проводов и кабелей для скрытой проводки

Рассмотрим четыре способа разводки

Преимущества и недостатки советского и европейского стандартов установки розеток и выключателей

При обустройстве предусадебного участка возникает необходимость провести свет в беседку, гараж и хозпостройки. Мы расскажем какой кабель выбрать.

Декрафт – это торговая марка Schneider Electric сегмента эконом, созданная в 2007 году.

Почему выгодно использовать корпуса для светодиодных линейных ламп с цоколем G13

Следующие общие правила и рекомендации помогут вам предотвратить несчастные случаи при выполнении любых электромонтажных и ремонтных работ в квартире или доме.

Пример упрощенного расчета

Высокое напряжение может убить даже без касания проводов

Сравним светодиодные светильники с металлогалогенными и натриевыми.

Остались узкие сферы использования, где нить накала остается по-прежнему лучшим вариантом.

В статье рассмотрим ошибки, которые возникают при монтаже домашней электропроводки и последствия, которые могут повлечь за собой данные ошибки.

Читать еще:  Причина нагрева автоматического выключателя

Особенности эксплуатации и прокладки кабеля в резиновой изоляции и оболочке.

Защита от попадания влаги и пыли внутрь корпуса электрического оборудования, является гарантией его надежной и безопасной работы на протяжении всего срока службы

Определение проводов (фаза, ноль, заземление) при помощи цвета изоляции проводников значительно упрощает и ускоряет процесс монтажа распределительных щитков и электропроводки.

Все искусственные источники света не могут заменить солнце и поэтому, наша задача научиться правильно выбирать лампы и светильники. Что такое цветовая температура?

Устройство защитного отключения — УЗО, предназначено для защиты человека от поражений электрического тока, так оно срабатывает при меньших утечках тока чем автоматические выключатели.

Не каждая домохозяйка сразу сообразит, как перевести амперы в ватты или в киловатты, либо наоборот — ватты и киловатты в амперы. Для чего это может потребоваться? Для выбора розетки, вилки, а результате вы будете знать, почему (не)работаю приборы на полную мощность.

Сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут им запитаны.

Как организовать пространство в квартире удобным и безопасным. Установите розетки и выключатели в соответствии с рекомендациями.

Из-за эффективности светодиодные лампы получили широкое распространение, их используют практически для всех видов цоколей, с разными видами колб. Однако у светодиодных ламп есть один недостаток цена. Высокая стоимость приобретения светодиодных источников света компенсируется длительным сроком эксплуатации.

Силовые кабели удобно классифицироваться по номинальному напряжению, на которые они рассчитаны. Классификационными признаками могут служить также вид изоляции и конструктивные особенности кабелей

Как схема, так и методика монтажа электропроводки в бане имеют некоторые особенности. Разберемся, как ее грамотно проложить.

Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.

Основные принциы электропроводки помогут вам правильно принять решение при проведении электромонтажных работ в вашем доме или квартире.

Уточним, какое количество, каких именно светодиодных светильников или ламп требуется установить, чтобы в помещении было достаточно светло и комфортно.

Сравним энергоэффективность светодиодных ламп, люминесцентных (энергосберегающих), галогенных и ламп накаливания.

Семь практических рекомендаций

Простые и доступные способы экономии, которые легко использовать в быту

Восемь практических рекомендаций как выбрать светильник для офиса и/или дома.

Розетка — и это главное! — должна находиться не там, где она не портит интерьер, а там, где пользоваться ею удобно и безопасно.

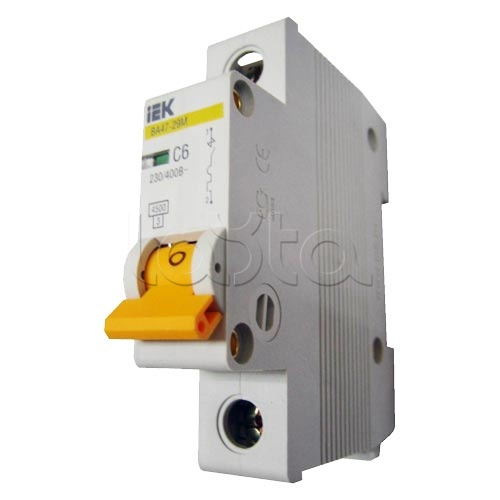

Выключатель автоматический 1P 6A (тип C) IEK ВА47-29 1P 6A (MVA20-1-006-C)

  • Описание
  • Характеристики
  • Сертификаты
  • Отзывы
  • Доставка и оплата
Вместе с товаром покупают
  • Техносистемы КТМ-Н хром (СТМ-HR) 263 ₽ Купить
  • Арсенал Безопасности Гром-12К исп.2 465 ₽ (1)Купить
  • Комтид ПКИ-1 (Иволга-12В) 211 ₽ Купить
  • Ключ Touch Memory ТDS 1990 черный (Китай) 36 ₽ (1)Купить
  • Комплектстройсервис ИП 103-5/1C-А3 (контакт н.з.) 87 ₽ Купить

Описание IEK MVA20-1-006-C:

Назначение:
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. 200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.

Основные характеристики:
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
контакт состояния КС47;
контакт состояния КСВ47;
расцепитель минимального напряжения РММ47;
расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов
Широкий диапазон рабочих температур от –40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Купить IEK MVA20-1-006-C в компании Layta по привлекательной цене. IEK MVA20-1-006-C: описание, характеристики, отзывы покупателей, фотографии и сопутствующие товары. Широкий выбор товаров категории Автоматические выключатели на сайте Layta.ru.

Характеристики IEK MVA20-1-006-C:

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER

Автоматы EKF: отзывы, обзор, характеристики, назначение

Дифференциальные автоматы в электросети любой квартиры или загородного дома выполняют очень важную функцию. Такие устройства в современных жилищах, согласно техническим условиям, должны монтироваться в обязательном порядке. В случае перегрузок или короткого замыкания УЗО просто отключают сеть. Тем самым обеспечивается безопасность жильцов дома.

Выпускают дифференциальные автоматы сегодня многие компании. К примеру, достаточно популярными у потребителей являются приборы этого типа EKF. Отзывы автоматы этой марки от владельцев недвижимости заслужили хорошие, поскольку отличаются надежностью и долгим сроком службы.

Производитель

Выпускаются УЗО EKF одноименной российской компанией. Официально эта фирма была зарегистрирована в 2001 г. На настоящий момент холдинг EKF поставляет на рынок более 30 наименований продуктных групп. Помимо автоматов, компания занимается выпуском, к примеру, систем для прокладки кабелей, низковольтного оборудования, измерительной аппаратуры. Вся поставляемая на рынок холдингом EKF продукция, включая УЗО, по мнению потребителей, отличается надежностью и простотой в эксплуатации.

Выпускается продукция этой марки в основном в России. Однако производственные площадки EKF имеются и в Китае. Но в любом случае обычно приборы этой марки, при не слишком высокой стоимости, по качеству могут быть сравнимы с устройствами подобного типа, выпускаемыми европейскими компаниями. На настоящий момент именно фирма EKF в России является лидером по изготовлению электроприборов контроля и защиты.

Назначение

При коротком замыкании в бытовой электросети резко повышается сила тока. Результатом во многих случаях становится расплавление изоляции и ее возгорание. А это в свою очередь, конечно же, чревато возникновением пожара. В такой ситуации устройство защитного отключения EKF за доли секунды просто-напросто размыкает цепь. В результате не происходит расплавления изоляции, возгорания или поражения людей током. В конструкцию таких приборов входят элементы, контролирующие ток утечки.

Если в розетки в жилом помещении будет одновременно включено несколько мощных бытовых приборов, помимо всего прочего, может произойти перегрузка сети. Такая ситуация считается также достаточно опасной. В этом случае может произойти нарушение целостности проводов или поломка самих приборов. А это также чревато пожаром и поражением током. УЗО EKF и при перегрузке сразу же разомкнет цепь.

Поскольку от качества автомата зачастую зависит жизнь хозяев квартиры или дома, а также сохранность их имущества, выбирать такое оборудование, конечно же, следует тщательно. УЗО EKF у потребителей считаются приборами достаточно надежными. Как отмечают некоторые владельцы квартир, сеть они отключают зачастую даже просто, к примеру, при перегорании лампочки.

Читать еще:  Установка выключателя массы камаз

Серии

На настоящий момент компания EKF поставляет на рынок несколько моделей защитных автоматов отключения. К примеру, заслужили хорошие от потребителей отзывы автоматы EKF. Давайте узнаем какие.

  • ВА47 63.
  • Модель той же буквенной серии 47 100.
  • Модель 47 29.

Представлены автоматы от этого производителя в двух, трех и четырехполосном исполнении. Все приборы EKF47 имеют достаточно простую конструкцию и могут монтироваться с подключением к сети в том числе и самостоятельно.

Отдельно также можно выделить автоматические выключатели EKF PROxima ВД-100. В этой группе производитель выпускает также несколько популярных моделей. К примеру, неплохие отзывы от потребителей заслужили автоматы этой серии P 40А/30мА, 4P 63А/100мА 2 и т. д.

Ниже в статье, помимо всего прочего, будет представлен обзор автоматов EKF для наиболее популярных моделей.

Отзывы потребителей

Основным преимуществом УЗО EKF владельцы квартир и домов, помимо надежности, считают и простоту конструкции. Монтировать эти приборы своими руками, судя по отзывам потребителей, не слишком сложно. При этом ломаются в последующем автоматы этой марки достаточно редко. Ко всему прочему, они отличаются еще и довольно-таки неплохой ремонтопригодностью.

Рукоятки в УЗО EKF предусматриваются достаточно широкие. А поэтому пользоваться такими приборами, судя по отзывам потребителей, очень удобно.

Хорошее мнение о приборах этого производителя сложилось не только у собственно у владельцев квартир и домов, но и у работников коммунальных служб. Судя по отзывам электриков, автоматы EKF в бытовых сетях без необходимости замены на самом деле служить могут очень долго.

Некоторым недостатком устройств EKF потребители считают то, что в партиях таких приборов иногда, к сожалению, встречается брак. Такие приборы в процессе эксплуатации могут вести себя совершенно непредсказуемо. Судя по отзывам потребителей, бракованные УЗО этой марки зачастую вообще не включаются или могут отключать сеть по поводу и без повода.

Особенности конструкции

Собираются автоматические выключатели EKF, как и практически любые другие, из следующих основных элементов и узлов:

  • дифференциального трансформатора, измеряющего ток утечки;
  • пускового органа, воздействующего в процессе эксплуатации на механизм отключения;
  • самого механизма расщепления сети.

Конструкцию устройства этой марки имеют, как уже упоминалось, не слишком сложную. Подключаться автоматы от этого производителя могут посредством гребенчатой шины. Как считают многие специалисты, несмотря на относительную простоту, конструкцию приборы от этого производителя все же имеют более современную, чем УЗО многих других отечественных марок.

Контакты у моделей EKF выполнены из бескислородной меди с содержанием серебра, что и позволило значительно продлить срок службы этих приборов. Корпус УЗО этой марки изготавливается из пластмассы, не поддерживающей горение. Это, безусловно, также значительно снижает риск возникновения пожара в доме.

Гарантию на свою продукцию производитель EKF дает в 5 лет. При этом считается, что автоматы этой марки могут прослужить в бытовой электросети не менее 20 лет.

Обзор модели 47-63

Как и любые другие автоматы серии ВА от EKF, модель ВА47 63 может использоваться для замены более старых устройств AF от того же производителя. Преимущества она имеет, по мнению специалистов и потребителей, следующие:

  • усовершенствованный корпус с возможностью подключения разного рода дополнительных устройств без необходимости разбора;
  • наличие насечек на контактных зажимах, снижающих теплопотери и увеличивающих степень надежности соединения;
  • наличие наплавок из композита, содержащего серебро, повышающего износостойкость контактной группы и снижающих сопротивление.

Характеристики модели

Механическая и контактная износостойкость ВА 47-63 составляет 20 000 циклов. Подключать к этому прибору допускается провода сечением от 1 до 25 мм 2 . Диапазон температур для этой модели, как и для большинства других марки «ЕКФ», составляет -40 — +50 °С.

Использоваться эта модель может для защиты сетей в жилых, административных и производственных зданиях. То есть, по сути, она может считаться универсальной.

Автомат 47-100: описание

Эта модель предназначена для защиты групповых и распределительных сетей с индуктивными и активными нагрузками. Использоваться устройство ВА47 100 может как в бытовых, так и в промышленных электросетях. На настоящий момент этот прибор имеет 80 типоисполнений на 10 номинальных токов.

К преимуществам этих моделей потребители относят:

  • наличие независимого индикатора положения контактов;
  • наличие в конструкции защелки для DIN-рейки;
  • увеличенную коммуникационную способность.

Эта модель, помимо всего прочего, может использоваться, к примеру, в жилых домах в качестве вводного устройства. Технические характеристики автоматы EKF DF47 100, судя по отзывам потребителей, имеют просто превосходные. На данный момент это одна из самых популярных моделей УЗО EKF.

Технические характеристики 47-100

Степень защиты этот автомат имеет IP-20. Механическая его износостойкость составляет минимум 20 тыс. циклов, а электрическая — 6 тыс. Диапазон рабочих температур для этой модели предусматривается от -40 до +50 °С.

Рассчитана модель на частоту 50 Гц и номинальное напряжение 220 В. Значения номинального тока при этом для нее равны 10, 16, 25, 32, 40, 50, 63, 80, 100. Номинальная отключающая способность ВА47 100 равна 10 000. Провода к этому автомату допускается подсоединять сечением 35 мм 2 .

Обзор модели 47-29

Эти автоматы предназначаются для защиты сетей, имеющих различную нагрузку. Использоваться ВА47 29 могут, к примеру, при обустройстве освещения помещений, для разного рода двигателей (вентиляторов, компрессоров, насосов, подъемников) и пр. Производитель, помимо всего прочего, рекомендуют их и в качестве вводно-распределительных устройств в общественных и жилых зданиях. Типоисполнений эта модель имеет 200 на 18 номинальных токов.

Технические характеристики модели 47-29

Этот выключатель, как и другие модели автоматов EKF, отзывы от потребителей и специалистов заслужил неплохие прежде всего потому, что отличается высокой степенью надежности, простотой в эксплуатации и долгим сроком службы. Прибор 47-29 устанавливается в квартирах и загородных домах достаточно часто.

Технические характеристики модель ВА47 29 при этом имеет следующие:

  • диапазон рабочих температур — от -40 д +50 °С;
  • напряжение на 1 полюс — не более 48 В;
  • механическая износостойкость — 20 тыс. циклов;
  • максимальное сечение проводов — 25 мм 2 .

Электрическая износостойкость этой модели рассчитана на 6 тыс. циклов.

Выключатели EKF PROxima

Эти модели относятся к группе защитных устройств нового поколения. Помимо всего прочего, автоматические выключатели EKF PROxima дополняются кнопками «Тест» для проверки их работоспособности без предварительного монтажа. Также приборы этой серии имеют:

  • индикаторы контактов;
  • элементы соединения для U-образной шины Fork.

Номинальный ток для моделей PROxima предусматривается в 25 А, ток утечки — в 30 А. Отключающая их способность при коротком замыкании равна 4.5 кА.

Где установить

Выбирать защитное устройство EKF по мощности, конечно же, нужно с учетом предполагаемой нагрузки на сеть. В противном случае прибор быстро сгорит, и хозяева недвижимости до его замены останутся без возможности использования бытовой техники и даже без освещения.

Технология установки автоматов EKF, отзывы о которых хорошие имеются еще и поэтому, в большинстве случаев используется стандартная. Место монтажа для таких приборов выбирают в зависимости от того, с какой целью хотят их применять. Если, к примеру, автомат приобретен для защиты всей проводки в доме, устанавливать его, конечно же, нужно на щитке, рядом со счетчиком. Именно в этом месте начинается внутриквартирная разводка.

Читать еще:  Контакт состояния выключателя с приводом

Иногда с использованием EKF владельцы недвижимости желают защитить лишь один какой-то конкретный прибор. В этом случае автомат устанавливается в непосредственной близости от такой бытовой техники. Подключаться УЗО от этого производителя могут как на встроенные, так и на отдельные DIN-рейки.

Как подключать

Схем монтажа дифференциальных автоматов EKF может использоваться несколько. В городских квартирах и загородных домах чаще всего реализуется технология подключения с единственным УЗО. При этом прибор в большинстве случаев монтируется рядом со счетчиком. Все имеющиеся электрические контуры в данном случае подключаются к АВДТ.

Специалисты рекомендуют при монтаже дифференциального автомата в начале каждой концевой цепи устанавливать выключатель. Это позволит в последующем проводить ремонт электропроводки в группе помещений без необходимости обесточивания других комнат.

Сначала при монтаже к дифавтомату EKF подключаются питающие провода от счетчика. Далее к нему подводят те, к которым присоединяется квартирная разводка.

Иногда автоматы этой марки монтируются и с использованием двухуровневой схемы. Такие системы считаются более надежными и удобными в эксплуатации. В данном случае автомат также подключается после счетчика. Далее выходящие из него провода присоединяют параллельно к нескольким УЗО, каждое из которых в последующем будет отвечать за определенный контур в жилище. При использовании такой схемы допускается монтировать в сеть не слишком мощные дифустройства второго уровня.

Ошибки при монтаже

Устанавливая УЗО EKF в квартире или доме, следует, помимо всего прочего, избегать таких распространенных недочетов:

  • сплетения нулевых проводов в единый узел;
  • соединения нуля и защитного проводника после автомата;
  • неполнофазного подключения;
  • соединения нулевого провода после автомата к общей нулевой шине.

При подключении EKF, конечно же, помимо всего прочего, не стоит путать местами клеммы полюсов. То есть не допускается, к примеру, сонаправленно подключать нулевой полюс по отношению к фазному.

Выключатель автоматический ВА47-29 3п С 6А, TDM

С этим товаром покупают

Цена за: шт
Артикул: SQ0206-0105
Наличие:
Краснодарская, 40А (Красноярск) — 6 шт —>
Северо-Енисейская,40 (Красноярск) — 29 шт —>
Маерчака,102 (Красноярск) — 4 шт —>
Склад (Красноярск) — 36 шт —>
Королева,15 (Красноярск) — 9 шт —>
Свердловская, 69 (Красноярск) — 1 шт —>
Мачуги,174 (КРАСНОДАР) — 10 шт —>

Доставка по всей России и СНГ

), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
электроприборы, освещение – выключатели с характеристикой В,
двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Перед заказом мерного товара (метры, килограммы и т.п.) проконсультируйтесь с нашими специалистами. Отпуск мерного товара возможен с погрешностью 2-3 см. и/или 3-5 гр. Перед оплатой товара дождитесь звонка оператора, остатки могут отличаться.
Также ознакомьтесь со списком товаров, запрещенных к пересылке

По оптовым ценам уточнять в магазине или по телефону

  • Комментарии

Доставка по Красноярску и России

Доставка по Красноярску (для физических лиц, обычных покупателей):
— При заказе от 5 000 р. доставка бесплатно ПН-СБ с 10:00 до 18:00;
— При заказах менее 5 000 р. стоимость доставки 300 р;
— Доставка за город Красноярск (до 50 км, независимо от суммы заказа) — 800 руб.

Доставка по России:
— Почта России;
— EMS и другие компании экспресс доставки;
— транспортные компании;
— доставка осуществляется только из КрасноЯрска (из КрасноДара доставка не осуществляется, возможно только приобретение товара в самом магазине).

Подробнее о доставке и оплате здесь

Промокод со скидкой: СКИДКАОКТ2021

Срок действия: 01.10.2021 — 31.10.2021 (до 19:59:59 по московскому времени)

Как использовать: применить в специальном поле в корзине (только на сайте)

Другие условия:

  • Промокод действует не на все товары.
  • Скидка по промокоду распространяется только на физических лиц (не действует для юридических лиц и ИП).
  • Скидка по промокоду не суммируется с другими скидками.
  • Если вы хотите применить бонусную карту для начисления бонусов — промокод к заказу не применяется.
голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
