Что такое двойной проходной выключатель

Управление освещением с двух мест с помощью проходных выключателей

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

– Переключателей света, вместо выключателей

– Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

– Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Что такое проходной выключатель и в чем его отличие от обычного

Начнем с того, что дадим определения этим понятиям:

  • Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов короткого замыкания, если он не имеет специального оборудования гашения дуги. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.
  • Переключатель — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

Такова схема включения подобных приборов

Но если теперь понятно, чем выключатель отличается от переключателя, то стоит подумать, что же собой представляет переходник. Вообще его устройство – это нечто общее между ними. Хотя, если вдуматься в вопрос «выключатель проходной – что это такое», то можно сказать, что это больше «переключатель». А для того, чтобы более полно понять каков его принцип работы и устройство, попробуем разобраться в этом более подробно.

Каков принцип работы проходника

Принцип работы проходного выключателя на первый взгляд прост. Человек входит в затемненный коридор или на лестничный марш и включает освещение. Далее, пройдя необходимую территорию, уже при помощи другого переключателя он выключает свет. При этом данные действия можно повторять как в том же порядке, так и обратно.

Если в общих чертах рассмотреть устройство проходных выключателей, то можно сказать, что оно немного сложнее, чем у обычных. К примеру, до их появления, для выполнения такой функции с нескольких точек использовались магнитные пускатели, которые имеют более высокую цену, слишком габаритны, а к тому же издают некоторый гул при работе.

Наиболее простая схема подключения проходного переключателя

По схеме такие переключатели схожи с двухклавишными. Это значит, что в принципе двойной выключатель можно использовать в этом качестве. Единственным неудобством здесь становится то, что двухклавишный выключатель можно использовать там, где применяется одноклавишный переключатель. Отсюда вывод, что проходник экономит место и время, затрачиваемое на монтаж.

Попробуем понять суть работ, которые необходимо выполнить для самостоятельного изготовления подобного прибора, а так же некоторые нюансы его подключения.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Как сделать проходной выключатель из обычного и схема его подключения

Перед тем, как сделать проходной выключатель из обычного, нужно понять способ и схему его подключения. Глядя на схему простого прерывателя с двумя клавишами можно увидеть, что он имеет одну вводную и две выходные клеммы. Тогда пара прерывателей в схеме должна быть смонтирована как бы в зеркальном отражении. Ввод фазы идет на вводную клемму первого, выходные контакты обоих прерывателей соединяются между собой двумя отдельными проводами. Ну а уже вводная клемма второго выключателя коммутируется с потребителем. Ноль при этом идет непосредственно на лампу.

Читать еще:  Abb basic 55 выключатель установка

А вот трехклавишные переключатели могут быть и без стрелок. В этом случае нужно смотреть на количество контактов

Важная информация! Неудобство здесь составляет то, что для подачи напряжения на потребителя приходится выключить одну клавишу и включить другую. К тому же, исходя из схемы монтажа, можно понять, что перед тем, как установить проходной выключатель нужно убедиться в таковой возможности. Это означает, что между прерывателями должна быть связь из 2-х проводов (для одноклавишных).

Схемы подключения различных видов проходных переключателей

Подобное оборудование, по аналогии с обычными прерывателями, может быть:

  • Одноклавишным – самый простой как в схеме, так и в монтаже;
  • Двухклавишным;
  • Трехклавишным.

Существуют и более сложные виды, но сегодня о них говорить не будем ввиду их достаточно редкого применения. Попробуем разобрать, как правильно подключить проходной выключатель при помощи некоторых советов и инструкций. Так же, уважаемому читателю наверняка помогут и фото иллюстрации. Ведь когда наглядно показаны действия, выполнить монтаж намного проще.

Схема подключения одноклавишного выключателя и полная инструкция монтажа

Суть работы самого одноклавишного перекрестного переключателя наверняка уже понятна. А потому сейчас рассмотрим пошагово, как же он монтируется, используя наглядные фото примеры.

Полезная информация о том, как подключить проходной двухклавишный выключатель

Знание того, как подключить проходной двухклавишный выключатель, окажется полезным в случае, если вы захотите проделать данную операцию самостоятельно. Возможно, что профессиональный электрик лишь снисходительно улыбнется вопросам новичка, но, как известно, никакие знания все равно лишними не бывают. И в случае необходимости после прочтения данной статьи почти каждый сможет осуществить подключение такого рода выключателя самостоятельно.

Что потребуется выполнить перед началом работ

Конечно, каждому известно то, что перед началом проведения любых электромонтажных работ необходимо обесточить электросеть. Тем не менее, напомнить об этом не будет лишним. Делается это по-разному – в зависимости от того, каким именно образом обустроена проводка в доме – либо с центрального щитка для квартиры, либо при помощи раздельной автоматики. Проверить, обесточена ли сеть, довольно просто: достаточно лишь попробовать включить свет. Можно также применять специальную отвертку-индикатор, которой пользуются профессиональные электрики.

Кроме того, нужно позаботиться о том, чтобы все необходимые инструменты, а также сам новый выключатель находились под рукой – чтобы в самый ответственный момент не выяснилось, что того или иного инструмента, оказывается, нет.

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Устройство и схема подключения.

Наконец, не будет лишним заранее начертить схему цепи – чтобы та была постоянно перед глазами. Примерная схема будет дана немного ниже, можно придерживаться ее.

Итак, когда все будет готово, можно приступать к установке выключателя.

Для чего может потребоваться проходной двухклавишный выключатель

На самом деле, жизненных ситуаций, при которых может потребоваться установка такого выключателя, можно привести достаточно немало. Так или иначе, при этом будет предполагаться возможность включить или выключить свет, находясь в разных местах комнаты или даже дома. К примеру, если приходится сначала подниматься по темной обледенелой лестнице, а потом еще и нужно отключить свет после подъема – данный выключатель окажется как нельзя кстати.

Некоторые общие сведения о переходном выключателе

Самое главное отличие такого выключателя в том, что он рассчитан не на два контакта, а сразу на три. Хотя внешне при этом отличия могут и не проявляться, внутреннее конструктивное отличие крайне важно. Ведь, если ранее в квартире был предусмотрен лишь традиционный двухконтактный выключатель, обустроить трехконтактный не получится: придется подвергать электроразводку серьезным переделкам.

Проходной двухклавишный переключатель.

У проходного двухклавишного переключателя имеется сразу 6 контактов: 4 выходных и 2 входных. Кроме того, такие выключатели снабжаются специальными указателями, которые сообщают положение клавиш для выключения и для включения электричества. Если свет уже включен, то модно нажать на кнопку двойного выключателя и осуществлять управление освещением, вне зависимости от того, в каком именно положении до того находилась клавиша такого проходного выключателя.

Как проводить монтаж выключателя: общие указания к работе

Можно выбирать практически любое место, в котором будет осуществлен монтаж данного выключателя. Здесь все зависит от потребностей самого пользователя. Для того, чтобы монтаж был осуществлен быстро и правильно, потребуются:

  • Комплект проводов (при необходимости);
  • Комплект необходимых отверток – в зависимости от того, какой модели имеются в распоряжении выключатели;
  • Индицирующая отвертка;
  • Перфоратор;
  • Нож для зачистки проводов от изоляции;
  • Кусачки и плоскогубцы;
  • Собственно, сам выключатель и подрозетник для него;
  • А также шурупы и алебастровая смесь для закрепления подрозетника.
Читать еще:  Норма при переходных сопротивлениях у масляного выключателя

Для того, чтобы установить подрозетник, будет необходимо воспользоваться специальной коронкой для высверливания отверстия. Она надевается на перфоратор – и затем высверливается в нужном месте отверстие. Подрозетник устанавливается внутрь отверстия таким образом, чтобы не выпирать из нее. Укрепляется он в стене при помощи алебастровой смеси и завинчивается шурупами.

Для прокладки дополнительных проводов можно проштробить стены, а можно воспользоваться и защитными коробами – здесь все на усмотрение самого потребителя.

Обратите внимание! Пользоваться выключателем нельзя вплоть до того момента, пока не высохнет алебастровая смесь в подрозетнике. В противном случае не исключено попадание влаги на контакты выключателя, что чревато коротким замыканием и поражением током.

Когда провода будут подведены, их излишек удаляется при помощи бокорезов. Нужно оставить свободными концы примерно длиной до 15 сантиметров – чтобы можно было подключить к ним сам выключатель. С проводов снимается некоторое количество изоляционного материала – как раз столько, сколько необходимо для подключения к контактам выключателя.

Затем нужно будет аккуратно, но сильно прикрутить к контактам выключателя все провода с помощью винтов. При этом необходимо соблюдать соответствие проводов для тех или иных контактов. Когда провода прикручены – можно укреплять выключатель в подрозетнике.

На заключительном этапе работ остается лишь надеть защитную декоративную панель на выключатель.

Как организовать схему подключения выключателя с управлением из разных точек

Ниже приведена такая схема двойного выключателя, согласно которой можно будет управлять приборами освещения из двух мест одновременно. При этом два выключателя работают на два направления.

Электрическая схема включения проходного двухклавишного выключателя с двух мест.

Порядок действий в этом случае будет следующим:

  • Выключатели монтируются на своих местах в заранее подготовленных подрозетниках;
  • Предположим, что и все потребители света также уже находятся на своих местах. При этом к каждому из них нужно подвести три провода: фазу, ноль и заземление. Кабель подбирается трехжильный 3 х 1,5 кв. мм;
  • При этом необходимо учесть и то, что к выключателю будет подходить шесть контактов – два кабеля по три жилы. Внутри распределительно коробки – согласно приведенной схеме – нужно соединить все провода;
  • Исполнить такой монтаж можно и, если использовать четыре одинарных проходных выключателя. Однако этот подход вряд ли можно считать рациональным. Более целесообразно установить все-таки проходной двухклавишный.

Кстати, их проходного двухклавишного выключателя можно соорудить и перекрестный одинарный. Для этого можно будет соединить между собой его контакты, а затем клавиши укрепить вместе для того, чтобы можно было осуществлять их одновременную работу.

Рекомендации от профессионалов

Дмитрий Петрович Полозов, монтажник-электрик: Не нужно забывать о необходимости правильно подобрать толщину жилы для токопроводящего кабеля – в зависимости от рабочей силы тока и от того, из какого именно материала изготовлены провода.

Рустам Ахметов, монтажник-электрик: Если есть острая необходимость, то можно использовать переходной выключатель и в качестве обычного. Будет достаточно просто не подсоединить к проводке один из его контактов.

Владимир Токарев, электрик: порой новички пренебрегают такой незамысловатой вещью, как маркировка проводов. Но на практике это позволяет значительно сэкономить время и нервы. При этом производитель часто уже заботится об электрике, помещая жилы в разноцветную изоляцию. Но вот запомнить назначение цветов для каждого провода порой бывает новичку проблематично. В этом случае может помочь маркировка подписанным стикерами. Хотя, как правило, принцип расположения такой, что справа располагается фазовый провод, слева – нулевой. Провод для защиты заземлением обычно располагают снизу или по центру. Но возможны и вариации – так что необходимо для начала убедиться в том, что провода располагаются – как надо.

Итоги

Несмотря на то, что в целом подключение данного типа выключателя и не представляет собой ничего сверхсложного, приступать к работе нужно лишь с полной уверенностью в своих силах. В противном случае, лучше все-таки будет обратиться к профессиональному электрику с необходимым уровнем допуска. В этом случае можно будет себя уберечь от лишней головной боли и гарантировать успешный результат.

Какие бывают проходные выключатели

Все, или многие знают что такое проходные выключатели. Но не все знают, что проходных выключателей, вернее их разновидностей, а следовательно и функций, которые они выполняют есть несколько видов.

Так вот, в этой статье я расскажу вам какие бывают проходные выключатели.

Одноклавишный проходной выключатель

Самый известный и наиболее используемый — это одноклавишный проходной выключатель.

Читать еще:  Автоматические выключатели узо предохранители

Известно, что проходной выключатель не может работать один. Для того чтобы работала схема с одноклавишным проходным выключателем их, как минимум, должно быть два. Они работают в паре и завязаны на одну нагрузку (в основном это прибор освещения).

Я уже писал как собрать схему проходного выключателя. Это схема из двух проходных выключателей включающих и выключающих одну нагрузку.

Перекрестный выключатель

Есть также схема проходного выключателя из трех и более мест. Для работы такой схемы кроме двух проходных выключателей используется ещё один и более перекрестных выключателей.

Двухклавишный проходной выключатель

Известно, что два одноклавишных проходных выключателя могут управлять только одной нагрузкой. Чтобы управлять ещё одной нагрузкой (лампочкой, плафоном, люстрой) нужно монтировать схему из ещё двух одноклавишных проходных выключателей или использовать два двойных (двухклавишных) проходных выключателя. Это два одноклавишных проходных в одном корпусе.

Одной клавишей мы управляем одной нагрузкой, другой клавишей — другой нагрузкой.

Трехклавишный

Аналогично работает и трехклавишный проходной выключатель.

Его ставят в паре с таким же трехклавишным проходным выключателем.
Как вы понимаете трехклавишный проходной выключатель — это три одноклавишных в одном корпусе.

Диммируемый

Если вы кроме управления нагрузкой из двух и более мест, хотите менять ещё и яркость свечения этой самой нагрузки, то для этого используется диммируемый проходной выключатель.

Включаем лампочку и регулируем яркость её свечения с помощью нажатия на верхнюю часть второй клавиши +, яркость будет увеличиваться, или на нижнюю часть -, яркость будет уменьшаться.

Или вот такой вариант.

При нажатии на кнопку — включаем-выключаем свет. При вращении её изменяем яркость свечения лампочки.

Двойной диммируемый проходной выключатель

Два диммируемых проходных в одном корпусе.

Управлять освещение из разных мест можно также с помощью контроллера с пультом дистанционного управления или с помощью сенсорного радиоуправляемого диммера. Но это уже не проходной выключатель и тема для другой статьи.

Что такое двойной проходной выключатель

С этим покупают Посмотреть

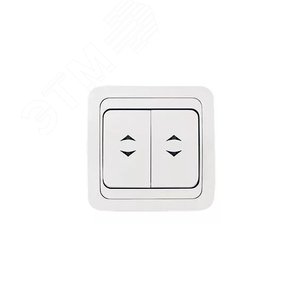

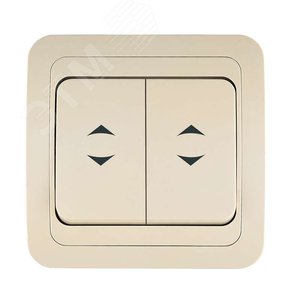

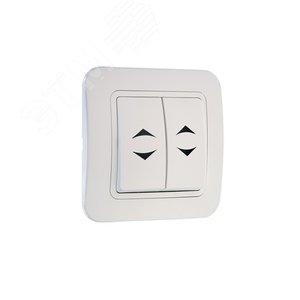

Выключатель проходной (переключатель) двухклавишный

  • Код товара 9880194
  • Артикул CKK-40D-PD2-K01
  • Производитель IEK/Праймер

Выключатель двухклавишный СП проходной 10А бежевый Минск

  • Код товара 7860240
  • Артикул ERV10-026-20
  • Производитель EKF/Basic

Выключатель Минск двухклавишный СП проходной 10А белый

  • Код товара 3622352
  • Артикул ERV10-027-10
  • Производитель EKF/Basic

Выключатель двухклавишный проходной (переключатель), 16А, 250В, винтовой зажим, шампань

  • Код товара 4400929
  • Артикул 1591397-034
  • Производитель Simon/Simon 15

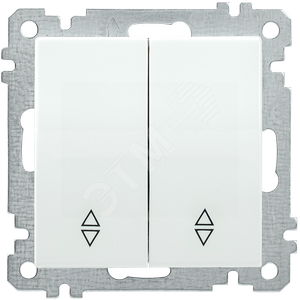

ВС10-2-2-Б Выключатель двухклавишный проходной 10А BOLERO белый IEK

  • Код товара 2099976
  • Артикул EVB22-K01-10-1
  • Производитель IEK/BOLERO

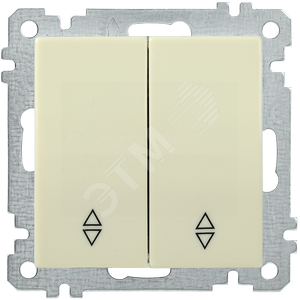

ВС10-2-2-Б Выключатель двухклавишный проходной 10А BOLERO кремовый IEK

  • Код товара 3488186
  • Артикул EVB22-K33-10
  • Производитель IEK/BOLERO

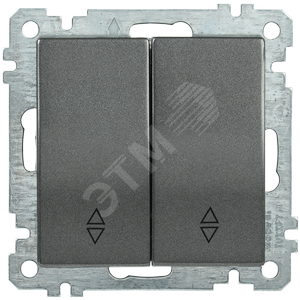

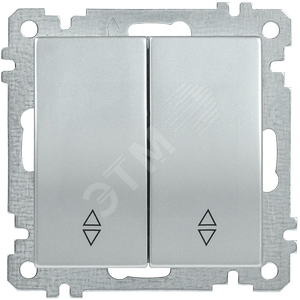

ВС10-2-2-Б Выключатель двухклавишный проходная 10А BOLERO антрацит IEK
