Кабель для выключателя массы

Схема подключения электро массы

19.04.2021 12 004 АКБ

Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Типы выключателей массы

По способу активации их делят на:

• дистанционный выключатель массы;
• механические.

Главное отличие первого от второго в том, что выключатель массы с дистанционным управлением устанавливается в салоне машины. Водителю не нужно систематически открывать, закрывать капот для подачи тока. Помимо затрат времени, нарушается целостность замка. А это дополнительные расходы на ремонт сердцевины. Непосредственные инсталлируются прямо на АКБ или вблизи ее, на расстоянии 15 – 20 см.

Преимущества механических выключателей масс:

• предотвращение разрядки батареи машины;
• противоугонное средство;
• контроль над работой системой электрического питания.

Выключатель массы нужен, чтобы сохранить заряд, деньги, безопасность. Мотористы СТО рекомендуют приобретать изделия в специализированных автомагазинах, авторынках, сети интернет. В меньшей степени пользуйтесь услугами посредников, не покупайте детали по необоснованно завышенной или заниженной цене. Требуйте предоставления документов, сертификатов качества.

Как установить выключатель массы?

Рассмотрим монтаж выключателя массы аккумуляторной батареи своими руками. Работы проводим без помощи сторонних специалистов. Конструкция переключателя проста, а принцип работы интуитивно понятен. Подготавливаем набор автомобильных инструментов, новую клемму для хорошего контакта, щетку по металлу, ветошь, жидкость типа WD-40 для удаления наслоений.

Установка выключателя массы: порядок действий

• машину ставим на ровную платформу, глушим двигатель, открываем капот. Использовать смотровой канал или гидравлический подъемный механизм вовсе не нужно;
• откручиваем «минусовую» клемму от АКБ;
• в зависимости от конструкции выключателя прикручиваем к кузову или непосредственно к аккумулятору;
• проверяем работоспособность цепи электрического питания.

Водителю на заметку. Категорически запрещен запуск двигателя в выключенном положении реле. Причина: риск повреждения предохранителей, сбои в работе электрических приборов.

Подключение дистанционного выключателя массы.

• действия по п.п 1, 2 аналогичные предыдущему алгоритму;
• в салоне технического средства определяем место установки выключателя. Как правило, он расположен с левой стороны, под торпедо;
• для монтажа временно демонтируем декоративные панели, просверливаем отверстия, проводим подготовительные работы перед фиксацией;
• прокладываем медный многожильный кабель диаметром 0,7 – 1,2 см от АКБ в салон, к тумблеру;
• фиксируем выключатель, прикручиваем клемму, устанавливаем декоративные панели;
• на этом работы в салоне окончены, переходим в моторный отсек;
• проводим профилактику клемм АКБ, зачищаем, удаляем наслоения, продукты окисления;
• заводим один конец провода на «минусовую» клемму, другой – на контактную плату стартера.
• Установка завершена. Проверяем исправность функционирования системы электрического питания.

Видео «Установка выключателя массы на автомобиль своими руками»

В этом видео демонстрируется, как самостоятельно установить ВМА на ВАЗ (автор ролика — Дедовский Метод).

На автомобильных заводах, как правило, не устанавливают специальной кнопки или механизма, который бы отключал питание массы. Массой (-) называют минусовое электропитание. Минус от аккумулятора соединяют с кузовом машины. Имея возможность отключения массы, не отсоединяя от клеммы АКБ, появляется удобство и защита автомобиля от возгорания в случае короткого замыкания и защиты от угона.

Как избежать обнуления данных при отключении массы

Проблема обнуления электронного блока управления действительно существует, что приносит неудобства. Водителю необходимо каждый раз перенастраивать гаджеты, магнитолу под «себя». Избежать этого можно, если приобрести выключатель с дополнительным предохранителем и контактом. На фоне всеобщего отключения системы питания, «нужные» устройства остаются полноценно работать. При попытке завести машину в отключенном состоянии реле, предохранитель перегорит от перепада напряжения, угон не удастся.

Способ №2: установить на «минус» дополнительную колодку с контактами для сигнализации, магнитолы.

Ничего сложного в инсталляции выключателя вовсе нет. Достаточно 15 минут времени и готово. Ни разу не имели дело с ремонтом. Если сомневаетесь в успешности профилактики – обратитесь в сервисный центр к мастерам.

Помните, что необходимо снимать батарею при простое машины свыше недели без эксплуатации. Перед запуском в мороз отогревайте АКБ активацией света, включением магнитолы, прочего освещения, без запуска мотора на протяжении 2 – 3 минут.

Обратите внимание на выбор аккумуляторов Optima, если же необходимо зарядить аккумулятор, читайте о нюансах зарядки АКБ в нашем блоге.

Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Что такое выключатель массы АКБ?

Что же собой представляет выключатель массы аккумулятора (ВМА)? Это устройство позволяет выключать бортовое питание без снятия клемм с АКБ. При выборе прибора следует учитывать, для каких целей он будет использоваться. Если для того, чтобы обезопасить электрооборудование машины, то подойдет самая простая модель. Если для использования в противоугонной системе, то лучше выбирать более сложное устройство. Специалисты утверждают, что ВМА больше подходит для безопасности, чем противоугонное средство (автор видео — Роман Романов).

Что собой представляет выключатель массы аккумуляторной батареи

Если мы говорим о любом электрическом устройстве, инструменте или приборе, то понимаем, что оно работает, будучи подключённым к цепи, автономной, локальной или глобальной. Это означает, что любая цепь является замкнутой системой. При её размыкании в любом месте ток перестаёт течь. Обычно для этой цели служат выключатели, способов реализации которых придумано великое множество, от тумблеров, регистров, колёсиков до физических клавиш или виртуальных кнопок. Нажал на кнопу пульта – включился телевизор, пылесос, лампочка, ещё раз нажал – всё перестало работать.

Принцип организации электрической цепи прост: питание подаётся по проводу, именуемому фазой, замыкание цепи происходит по проводу, называемому «нуль». Выключатель, он же размыкатель цепи, обычно встраивается на фазе. Во многих случаях в целях безопасности нулевой провод заземляют, замыкая его на любой глобальный проводник. Обычно «землю» цепляют на металлические предметы, которые непосредственно контактируют с землёй. Показательный пример – домашний водопровод. Делается это для того чтобы обезопасить прибор на случай его закорачивания: огромная площадь поверхности существенно увеличивает токопроводящие возможности проводника, снижая напряжение в нём до безопасных значений.

Подобный отвод нулевого провода на металлическую поверхность большой площади называют массой. Такой принцип используется и в отношении автомобильного аккумулятора.

Разные участки бортовой сети автомобиля могут отключаться и подключаться в зависимости от обстоятельств (действий, спровоцированных реакцией ЭБУ, других электронных систем, водителя или пассажира), но в целом электрическая цепь на каких-то участках всегда замкнута. Для её разрыва и используют выключатель массы автомобиля.

ВМА – это прибор, позволяющий выключать питание бортовой сети транспортного средства, не прибегая к снятию клемм аккумулятора. На рынке представлены различные варианты исполнения таких выключателей, от простейших моделей, предназначенных исключительно для выполнения утилитарной задачи, до устройств, позволяющих организовать противоугонную систему.

Руководство по изготовлению

Для самостоятельного изготовления существует простая схема ВМА без механических контактов, что обеспечивает его надежность. Дополнительным плюсом данной конструкции является возможность использования прибора в качестве противоугонного устройства. В конструкцию прибора входит два проводника: диод и тринистор.

Схема простого ВМА

В данном устройстве тринистор используется в качестве электронного реле, которое срабатывает, как только появляются импульсы на управляющем электроде. В потайном месте салона автомобиля устанавливается S1, при замыкании контактов которого возникает необходимый импульс. При поступлении на тринистор импульса он отпирается, сопротивление резко уменьшается и по сети течет ток высокого напряжения.

Благодаря тринистору ток проходит лишь в направлении от АКБ к сети.

Для возможности подзарядки АКБ от генератора параллельно с тринистором присоединяется диод. Крепятся детали на уголке из дюраля. На одной полке высверливаются отверстия и крепятся полупроводники, а на второй отверстия высверливаются под крепежный материал, с помощью которого прибор будет крепится к кузову машины. Для проводки используется многожильный монтажный провод.

Как сделать выключатель массы своими руками

Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.

Схема устройства выключателя массыВ устройстве есть два проводника: диод, тринистор.

Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.

S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.

Из чего состоит механизм выключателя массы

Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.

Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.

Как установить выключатель массы в автомобиль:

1. Тринистор имеет вывод катод (+). К катоду накидывается клемма батареи. Сборка конструкции надо установить в металлический корпус.
2. Далее следует протянуть многожильный провод из моторного отсека в салон. Отверстие можно высверлить, можно найти рядом в другими проводами.
3. Кнопку или тумблер монтируем на рулевую колонку, предварительно демонтировав чехол с рулевой колонки и просверлив в нем глухое отверстие необходимого диаметра для помещения туда переключателя.
4. Один контакт кнопки или тумблера соединяем с массой (-) автомобиля, второй — к плюсу.

Советы и предупреждения

При установке выключателя массы аккумуляторной батареи следует учесть следующие моменты:

• если на автомобиле установлены какие-либо приборы или устройства, которые требуют настройки, например, бортовой компьютер или электронный тахометр с часами, настройки следует восстановить, а время на часах выставить заново;
• если охранная система оснащена автономной сиреной, то она начнет сигналить при отключении массы;
• если в сигнализации не предусмотрено автономное питание, при отключении массы она становится неработоспособной;
• на автомобилях с инжектором необходимо помнить о том, что выключенный ВМА влечет за собой отключение питания контроллера. При этом стирается вся информация, которая на нем накопилась.

По вышеописанным причинам использовать размыкатель массы следует только в аварийных ситуациях.

Со временем на контактах из-за коррозии переходное сопротивление существенно возрастает. Для стартерного тока это имеет большое значение. Поэтому рекомендуется контакты проводов смазать литолом или специальным вазелином. В профилактических целях контакты следует периодически проверять и наносить новую смазку. Электронный выключатель массы может стать хорошим противоугонным средством для машины, так как отключатель можно поместить в скрытном месте и угонщикам сложно его будет обнаружить.

Выключатель «массы» для старой Нивы

В силу своих умений иногда мне приходится ремонтировать электрооборудование и проводку в автомобилях соседей и знакомых. Как правило, это не Крузаки и не Кайены, и не фаршированные электроникой суперкары.

Это обычные, рабочие машины. Как русские, так и буржуйские. И трактора и даже мотоциклы. Замки зажигания обычно соединены напрямую, половина лампочек не горит, вместо предохранителей обычно стоят куски проволоки, скрепки, монетки, гвоздики — все, что угодно, лишь бы ток проводило. Во многих случаях проводка во многих местах оплавлена и вся на «соплях». Что поделать, услуги хорошего автоэлектрика недёшевы, вот и делают, кто во что горазд.

А вот о том, что машина сгорает дотла в среднем за 5 — 8 минут никто из владельцев не задумывается. Лично я дважды видел, как быстро это происходит.

Поэтому я всем своим знакомым и незнакомым автовладельцам настоятельно рекомендую устанавливать выключатель «массы». Прежде всего, в целях пожарной безопасности, но и как дополнительное противоугонное средство он тоже не помешает.

Для быстрой установки надёжного выключателя массы потребуется:

1.Толстый медный провод с клеммами
2. Автомат от 63А до 100А
3. Изолента

В магазинах выключатели массы ещё кое-где встречаются, но по-настоящему хороших и качественных мало, в основном это дешёвые китайские поделки из пластмассы, которые неминуемо расплавятся при прохождении мощного тока.

В деревенских же условиях выключатель массы и вовсе не найти. При советской власти его можно было бы открутить с какого – нибудь старого трактора, или ГАЗона, но теперь это нереально.

Проведя несколько экспериментов и примерно просчитав токи и мощность нагрузки при работе автомобильного стартера, я стал применять для этой цели …. обычные автоматические выключатели на 220В от электрощитков. Тонкость состоит только в том, что надо найти автомат на 63, 80, или на 100 ампер. Пробовал ставить автоматы на 40А и на 50А, но иногда они не выдерживают бросков стартерного тока, и выключаются. Таким способом мною были установлены выключатели массы на многие модели машин.

Вот, для примера, на фото показана установка такого автомата в старенькую НИВУ. Для наглядности облицовка и шумоизоляция сняты.

Штатный провод массы идет с аккумулятора через дырку в кузове на автомат сверху, а купленный в магазине удлиненный провод массы прикручивается в автомат снизу, причём другой конец этого провода, с большой клеммой, прикручивается к двигателю. Другой провод от аккумулятора, с маленькой клеммой, прикручивается к кузову автомобиля.

Как – то так. Просто, недорого и надёжно.

Непременное условие при установке выключателя массы: он должен находиться в салоне автомобиля в незаметном, но удобном месте. Установка выключателя под капотом или возле аккумулятора не имеет смысла, потому как если что-нибудь замкнёт, и не дай Бог, загорится, Вы просто не успеете открыть капот и добежать.

Схема подключения электро массы

19.04.2021 12 004 АКБ

Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Типы выключателей массы

По способу активации их делят на:

• дистанционный выключатель массы;
• механические.

Главное отличие первого от второго в том, что выключатель массы с дистанционным управлением устанавливается в салоне машины. Водителю не нужно систематически открывать, закрывать капот для подачи тока. Помимо затрат времени, нарушается целостность замка. А это дополнительные расходы на ремонт сердцевины. Непосредственные инсталлируются прямо на АКБ или вблизи ее, на расстоянии 15 – 20 см.

Преимущества механических выключателей масс:

• предотвращение разрядки батареи машины;
• противоугонное средство;
• контроль над работой системой электрического питания.

Выключатель массы нужен, чтобы сохранить заряд, деньги, безопасность. Мотористы СТО рекомендуют приобретать изделия в специализированных автомагазинах, авторынках, сети интернет. В меньшей степени пользуйтесь услугами посредников, не покупайте детали по необоснованно завышенной или заниженной цене. Требуйте предоставления документов, сертификатов качества.

Как установить выключатель массы?

Рассмотрим монтаж выключателя массы аккумуляторной батареи своими руками. Работы проводим без помощи сторонних специалистов. Конструкция переключателя проста, а принцип работы интуитивно понятен. Подготавливаем набор автомобильных инструментов, новую клемму для хорошего контакта, щетку по металлу, ветошь, жидкость типа WD-40 для удаления наслоений.

Установка выключателя массы: порядок действий

• машину ставим на ровную платформу, глушим двигатель, открываем капот. Использовать смотровой канал или гидравлический подъемный механизм вовсе не нужно;
• откручиваем «минусовую» клемму от АКБ;
• в зависимости от конструкции выключателя прикручиваем к кузову или непосредственно к аккумулятору;
• проверяем работоспособность цепи электрического питания.

Водителю на заметку. Категорически запрещен запуск двигателя в выключенном положении реле. Причина: риск повреждения предохранителей, сбои в работе электрических приборов.

Подключение дистанционного выключателя массы.

• действия по п.п 1, 2 аналогичные предыдущему алгоритму;
• в салоне технического средства определяем место установки выключателя. Как правило, он расположен с левой стороны, под торпедо;
• для монтажа временно демонтируем декоративные панели, просверливаем отверстия, проводим подготовительные работы перед фиксацией;
• прокладываем медный многожильный кабель диаметром 0,7 – 1,2 см от АКБ в салон, к тумблеру;
• фиксируем выключатель, прикручиваем клемму, устанавливаем декоративные панели;
• на этом работы в салоне окончены, переходим в моторный отсек;
• проводим профилактику клемм АКБ, зачищаем, удаляем наслоения, продукты окисления;
• заводим один конец провода на «минусовую» клемму, другой – на контактную плату стартера.
• Установка завершена. Проверяем исправность функционирования системы электрического питания.

Видео «Установка выключателя массы на автомобиль своими руками»

В этом видео демонстрируется, как самостоятельно установить ВМА на ВАЗ (автор ролика — Дедовский Метод).

На автомобильных заводах, как правило, не устанавливают специальной кнопки или механизма, который бы отключал питание массы. Массой (-) называют минусовое электропитание. Минус от аккумулятора соединяют с кузовом машины. Имея возможность отключения массы, не отсоединяя от клеммы АКБ, появляется удобство и защита автомобиля от возгорания в случае короткого замыкания и защиты от угона.

Как избежать обнуления данных при отключении массы

Проблема обнуления электронного блока управления действительно существует, что приносит неудобства. Водителю необходимо каждый раз перенастраивать гаджеты, магнитолу под «себя». Избежать этого можно, если приобрести выключатель с дополнительным предохранителем и контактом. На фоне всеобщего отключения системы питания, «нужные» устройства остаются полноценно работать. При попытке завести машину в отключенном состоянии реле, предохранитель перегорит от перепада напряжения, угон не удастся.

Способ №2: установить на «минус» дополнительную колодку с контактами для сигнализации, магнитолы.

Ничего сложного в инсталляции выключателя вовсе нет. Достаточно 15 минут времени и готово. Ни разу не имели дело с ремонтом. Если сомневаетесь в успешности профилактики – обратитесь в сервисный центр к мастерам.

Помните, что необходимо снимать батарею при простое машины свыше недели без эксплуатации. Перед запуском в мороз отогревайте АКБ активацией света, включением магнитолы, прочего освещения, без запуска мотора на протяжении 2 – 3 минут.

Обратите внимание на выбор аккумуляторов Optima, если же необходимо зарядить аккумулятор, читайте о нюансах зарядки АКБ в нашем блоге.

Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Что такое выключатель массы АКБ?

Что же собой представляет выключатель массы аккумулятора (ВМА)? Это устройство позволяет выключать бортовое питание без снятия клемм с АКБ. При выборе прибора следует учитывать, для каких целей он будет использоваться. Если для того, чтобы обезопасить электрооборудование машины, то подойдет самая простая модель. Если для использования в противоугонной системе, то лучше выбирать более сложное устройство. Специалисты утверждают, что ВМА больше подходит для безопасности, чем противоугонное средство (автор видео — Роман Романов).

Что собой представляет выключатель массы аккумуляторной батареи

Если мы говорим о любом электрическом устройстве, инструменте или приборе, то понимаем, что оно работает, будучи подключённым к цепи, автономной, локальной или глобальной. Это означает, что любая цепь является замкнутой системой. При её размыкании в любом месте ток перестаёт течь. Обычно для этой цели служат выключатели, способов реализации которых придумано великое множество, от тумблеров, регистров, колёсиков до физических клавиш или виртуальных кнопок. Нажал на кнопу пульта – включился телевизор, пылесос, лампочка, ещё раз нажал – всё перестало работать.

Принцип организации электрической цепи прост: питание подаётся по проводу, именуемому фазой, замыкание цепи происходит по проводу, называемому «нуль». Выключатель, он же размыкатель цепи, обычно встраивается на фазе. Во многих случаях в целях безопасности нулевой провод заземляют, замыкая его на любой глобальный проводник. Обычно «землю» цепляют на металлические предметы, которые непосредственно контактируют с землёй. Показательный пример – домашний водопровод. Делается это для того чтобы обезопасить прибор на случай его закорачивания: огромная площадь поверхности существенно увеличивает токопроводящие возможности проводника, снижая напряжение в нём до безопасных значений.

Подобный отвод нулевого провода на металлическую поверхность большой площади называют массой. Такой принцип используется и в отношении автомобильного аккумулятора.

Разные участки бортовой сети автомобиля могут отключаться и подключаться в зависимости от обстоятельств (действий, спровоцированных реакцией ЭБУ, других электронных систем, водителя или пассажира), но в целом электрическая цепь на каких-то участках всегда замкнута. Для её разрыва и используют выключатель массы автомобиля.

ВМА – это прибор, позволяющий выключать питание бортовой сети транспортного средства, не прибегая к снятию клемм аккумулятора. На рынке представлены различные варианты исполнения таких выключателей, от простейших моделей, предназначенных исключительно для выполнения утилитарной задачи, до устройств, позволяющих организовать противоугонную систему.

Руководство по изготовлению

Для самостоятельного изготовления существует простая схема ВМА без механических контактов, что обеспечивает его надежность. Дополнительным плюсом данной конструкции является возможность использования прибора в качестве противоугонного устройства. В конструкцию прибора входит два проводника: диод и тринистор.

Схема простого ВМА

В данном устройстве тринистор используется в качестве электронного реле, которое срабатывает, как только появляются импульсы на управляющем электроде. В потайном месте салона автомобиля устанавливается S1, при замыкании контактов которого возникает необходимый импульс. При поступлении на тринистор импульса он отпирается, сопротивление резко уменьшается и по сети течет ток высокого напряжения.

Благодаря тринистору ток проходит лишь в направлении от АКБ к сети.

Для возможности подзарядки АКБ от генератора параллельно с тринистором присоединяется диод. Крепятся детали на уголке из дюраля. На одной полке высверливаются отверстия и крепятся полупроводники, а на второй отверстия высверливаются под крепежный материал, с помощью которого прибор будет крепится к кузову машины. Для проводки используется многожильный монтажный провод.

Как сделать выключатель массы своими руками

Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.

Схема устройства выключателя массыВ устройстве есть два проводника: диод, тринистор.

Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.

S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.

Из чего состоит механизм выключателя массы

Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.

Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.

Как установить выключатель массы в автомобиль:

1. Тринистор имеет вывод катод (+). К катоду накидывается клемма батареи. Сборка конструкции надо установить в металлический корпус.
2. Далее следует протянуть многожильный провод из моторного отсека в салон. Отверстие можно высверлить, можно найти рядом в другими проводами.
3. Кнопку или тумблер монтируем на рулевую колонку, предварительно демонтировав чехол с рулевой колонки и просверлив в нем глухое отверстие необходимого диаметра для помещения туда переключателя.
4. Один контакт кнопки или тумблера соединяем с массой (-) автомобиля, второй — к плюсу.

Советы и предупреждения

При установке выключателя массы аккумуляторной батареи следует учесть следующие моменты:

• если на автомобиле установлены какие-либо приборы или устройства, которые требуют настройки, например, бортовой компьютер или электронный тахометр с часами, настройки следует восстановить, а время на часах выставить заново;
• если охранная система оснащена автономной сиреной, то она начнет сигналить при отключении массы;
• если в сигнализации не предусмотрено автономное питание, при отключении массы она становится неработоспособной;
• на автомобилях с инжектором необходимо помнить о том, что выключенный ВМА влечет за собой отключение питания контроллера. При этом стирается вся информация, которая на нем накопилась.

По вышеописанным причинам использовать размыкатель массы следует только в аварийных ситуациях.

Со временем на контактах из-за коррозии переходное сопротивление существенно возрастает. Для стартерного тока это имеет большое значение. Поэтому рекомендуется контакты проводов смазать литолом или специальным вазелином. В профилактических целях контакты следует периодически проверять и наносить новую смазку. Электронный выключатель массы может стать хорошим противоугонным средством для машины, так как отключатель можно поместить в скрытном месте и угонщикам сложно его будет обнаружить.

Кабель для выключателя массы

В [1] было помещено описание электронного выключателя «массы» для аккумулятора автомобиля. Однако, на мой взгляд, главный недостаток этого выключателя в том, что им нельзя воспользоваться, если в бортовой сети возникает короткое замыкание. Кроме того, в выключателе «массы» нет индикатора включения. А ведь это часто бывает необходимо.

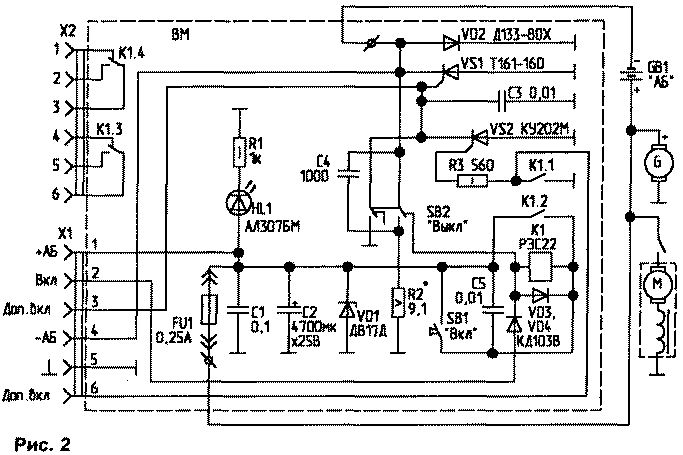

Я предлагаю свою схему электронного выключателя «массы» (ВМ). Включение и выключение устройства осуществляется двумя кнопками. Упрощенная схема ВМ приведена на рис.1, а полная — на рис.2. В него введен

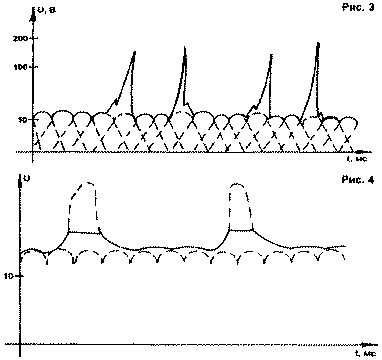

фильтр высоковольтных помех, возникающих в результате работы генератора и зажигания. Собран фильтр на элементах С1, С2 и VD1. Конденсаторы С1 и С2 гасят пульсации напряжения выпрямителя генератора, а стабилитрон VD1 (с напряжением стабилизации 18 В) устраняет скачки напряжения, возникающие в бортовой сети автомобиля при работе системы зажигания, а также электродвигателей. ВМ имеет два гнезда для подключения дистанционного управления на ИК-лучах и сигнализации, срабатывающей от всевозможных датчиков (дверных выключателей, датчика качания и др.).

Конденсаторы СЗ. С5 — искрогаси-тельные. Они предназначены для устранения искрения контактов реле и кнопочных выключателей. Диод VD3 также предназначен для устранения искрения контактов кнопки SB2, появляющегося в результате ЭДС самоиндукции обмотки реле К1.

На элементах VD2 и VS1 собрана силовая часть устройства. Через диод VD2 протекает ток заряда АБ, а через тиристор VS1 — ток разряда.

Основные параметры ВМ (при использовании радиоэлементов, указанных на схеме):

Рабочее напряжение:
— максимальное, В. 16,6
— минимальное, В. 10,5
Потребляемый ток (собственный)
— во включенном состоянии, А. 0,12
— в выключенном состоянии, мА. 15
Обратный ток, мА, не более. 15
Прямой, максимально допустимый ток:
— зарядный, А. 80
-разрядный, А. 160
Падение напряжения на схеме (между выводом + АБ и «массой»), В, не более. 0,25
Максимально допустимое импульсное напряжение, В. 200

Рассмотрим работу устройства.

При замыкании контактов кнопки SB1 срабатывает реле К1 и самоблокируется своими контактами К1.2. Одновременно замыкаются контакты К1.1, которые вызывают открывание тирис-тора VS2. Он, в свою очередь, включает тиристор VS1. Тиристор VS1 подключает к корпусу автомобиля аккумулятор, что вызывает зажигание светодиода HL1.

При нажатии кнопки SB2 прерывается ток через обмотку реле К1, и его контакты размыкаются. Одновременно замыкаются аноды и катоды тиристоров, что вызывает их принудительное

закрывание. В налаживании устройство фактически не нуждается. Но возможна ситуация, когда «масса» автомобиля не будет выключаться. Тогда придется уменьшить сопротивление резистора R2 до 6 Ом, а возможно, поменять местами группы контактов кнопки SB2.

К деталям устройство не критично. Вместо тиристора VS1 можно применить любой мощный тиристор, рассчитанный на максимальный прямой ток не менее 160 А и обратное напряжение не менее 200 В. В качестве VD2 подойдет любой диод на ток не менее 35 А и иобр>200 В. Кроме того, необходимо, чтобы у диода катод был соединен с корпусом. Диоды VD3, VD4 можно заменить на Д226А (Б, В, Г) Стабилитрон Д817Д — на любой другой с UCT=14. 20 В и 1СТмак^400 мА- Резистор R2 должен быть проволочным, а R3 — рассчитанным на мощность рассеяния 1. 2 Вт.

В качестве реле К1 подойдет любое реле, имеющее четыре группы переключающих контактов, напряжение срабатывания 9. 11 В и удерживающее контакты при падении напряжения до 5. 6 В.

Следует отметить, что при установке устройства на автомобиль значительно улучшается качество радиоприема, особенно стерео в диапазонах FM и УКВ. Примерные осциллограммы напряжения в бортсети автомобиля до

и после установки ВМ приведены на рис.3 и 4 соответственно. При установке вместо кнопки SB1 геркона с нормально разомкнутыми контактами, ВМ можно использовать как противоугонное устройство, и включать массу при помощи постоянного магнита, поднесенного в нужное место. Следует учесть, что нажимать кнопку SB2 при выключении устройства необходимо кратковременно, так как резистор R2 разогревается.

Целесообразно (в легковых автомобилях) скомпоновать устройство в двух корпусах — в одном, устанавливаемом возле АБ под капотом, размещается силовая часть устройства и фильтр помех (элементы VS1, VD2, С1, С2, VD1, VS2), в другом, устанавливаемом в салоне автомобиля — все остальное.

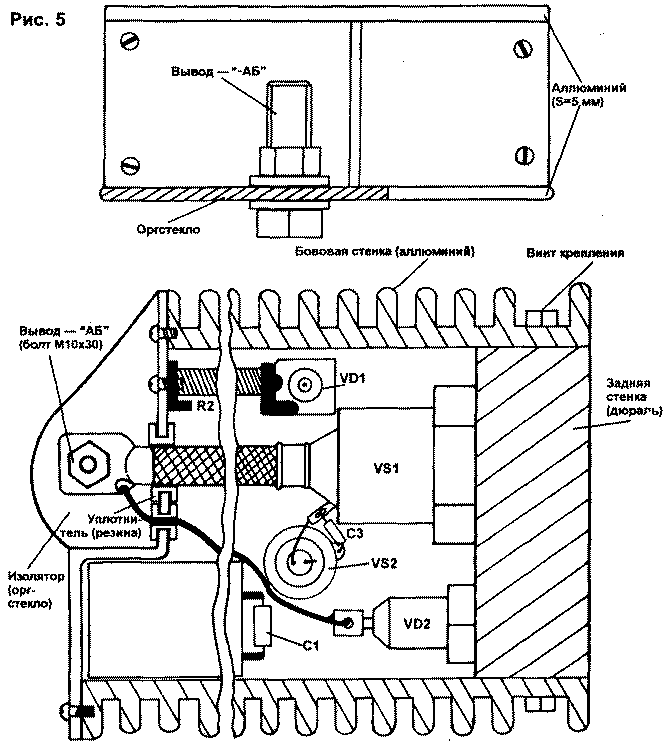

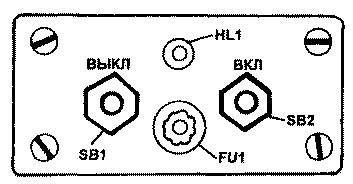

Силовые элементы устройства VD1, VD2, VS1, VS2, особенно VS1 и VD2, необходимо размещать вдали от нагревающихся деталей автомобиля, на собственных радиаторах из алюминия или дюраля. Компоновочный чертеж силового блока ВМ приведен на рис.5, а вид передней панели «салонного» блока — на рис.6.

Устройство было установлено на моем автомобиле три года назад, и до сих пор с ним не было никаких проблем, следует лишь следить за тем, чтобы силовые элементы не перегревались.

При использовании в качестве реле К1 РЭС-22 (паспорт РФ500.131) появляется дополнительное удобство при эксплуатации автомобиля. Так, например, при понижении напряжения на клеммах АБ до 10,5 В «масса» автомобиля перестает включаться, что защищает АБ от глубокого разряда.

Вместо светодиодного индикатора (HL1) можно использовать электронный цифровой вольтметр.

1. Моделист-конструктор, 1985, N10.
2. Радиолюбитель, 1999, N8.
3. Радиолюбитель, 1997, N11.
