Клеммы аккумуляторные для выключателя массы

Функции и виды аккумуляторных клемм. Советы по выбору и очистке

Клеммы для аккумулятора используются в разных видах транспортных средств и обеспечивают надёжное соединение с источником питания путём подключения к электродам на АКБ.

Функции

1. Электрическое соединение батареи со стартером, прочими потребителями тока, «массой».
2. Возможность установки аккумулятора, подходящего для модели машины.
3. Обеспечение надёжной работы бортовой электросети автотранспортного средства в различных условиях эксплуатации.

Виды клемм

Существует разные типы клемм автомобильных аккумуляторов. Классифицируются по следующим признам:

1. По полярности батареи

Расположение контактов может сильно различаться. К источнику питания подключаются 2 клеммы для АКБ – отрицательная (-) и положительная (+).

При прямой полярности (Тип «1») «плюсовой» электрод предусмотрен слева, а «минусовой» – справа. Такое расположение контактов часто применяется в автомобилях отечественных производителей. При обратной полярности (Тип «0» и «5») электроды находятся с точностью до наоборот. Этот способ размещения используется в батареях для машин от зарубежных компаний.

Аккумуляторные клеммы могут подключаться по диагонали относительно друг друга (Тип «2»), располагаться только в правой части батареи (Тип «3» и «4»).

2. По схеме установки

Клеммы для подключения аккумулятора могут находиться в разных частях источника питания. Существует 2 основных варианта. В автомобилях из Европы и Азии электротехнические изделия подключаются к выводам на верхней грани корпуса. Это распространённый вариант установки, который также используется в российских машинах.

Обратите внимание, что американская схема расположения предполагает нахождение электродов на боковой поверхности АКБ. Батареи для автомобилей из США не могут устанавливаться в транспортные средства европейского и азиатского производства. Стандартные клеммы на аккумуляторе просто не позволят выполнить подключение.

3. По форме и габаритным размерам выводов

Выводы клемм для разных источников питания могут сильно различаться. На это необходимо обращать внимание перед покупкой аккумулятора, иначе можно столкнуться с неразрешимыми проблемами при подключении батареи.

Клемма на АКБ российского изготовления и зарубежного производства имеет вывод конусообразной формы. При этом «плюсовой» контакт больше в диаметре по сравнению с «массой». На некоторых батареях выводы сделаны под болт (для монтажа в грузовиках) или винт (североамериканский стандарт).

По диаметру конусообразные контакты делятся на обычные (19,5 и 17,8 мм) и уменьшенные (12,7 и 11,1 мм) для японских машин. В обоих случаях минусовая клемма должна быть меньше по размерам, чем плюсовая.

Существует 2 варианта решения проблемы из-за несовпадения размера. Можно провести замену выводных контактов или купить аккумуляторные клеммы переходники.

4. По материалу изготовления

Свинцовые. Лучшие аккумуляторные клеммы для по соотношению цена-эксплуатационные характеристики. Отличаются повышенной механической прочностью. Несмотря на меньшую электропроводность, чем у меди и латуни, многие производители используют этот металл.

Свинец – материал с низкой температурой плавления, что является недостатком металла. Однако свинцовый контакт сыграет роль плавкого предохранителя, который расплавится из-за кратковременного воздействия высоких температур в случае короткого замыкания.

Для улучшения эксплуатационных характеристик и замедления процессов окисления клеммы аккумулятора поставляются с болтами, прошедшими оксидирование и барашками из латуни.

Медные. Более дорогостоящие изделия. Медные аккумуляторные клеммы редко применяют в производстве батарей. Основная проблема — в сложной технологии изготовления. По сравнению с обычными свинцовыми электротехническими изделиями, отливка медных заготовок – трудоёмкий процесс.

Зато медь обладает хорошими физико-химическими характеристиками: отличный проводник электричества. После установки медных клемм упростится зимний запуск мотора, снизится скорость окисления контактов и ускорится зарядка АКБ.

Не стоит путать медные и омеднённые стальные клеммы. Первые качественнее вторых, обладают более высокими потребительскими свойствами. Многие дешёвые клеммы переходники изготавливают из стали и покрывают слоем меди.

Латунные. Отличаются стойкостью к влажности, простотой выполнения монтажно-демонтажных операций. Латунные клеммы АКБ оснащаются гайкой типа «барашек» и болтом, которые очень медленно окисляются. При этом необходимо аккуратно устанавливать электротехнические изделия из латуни. Материал обладает пластичностью, деформируется при слишком сильной затяжке простыми пассатижами.

Бронзовые. Это хорошие клеммы АКБ с высокой механической прочностью. В остальном схожи с латунными электротехническими изделиями.

О быстросъёмных клеммах на аккумулятор

Быстросъёмные клеммы делают из свинца, медного сплава или другого материала. Эти элементы лучше приспособлены к частому монтажу-демонтажу по сравнению со стандартными электротехническими клеммами.

Клеммы для зарядки аккумулятора позволяют легко и быстро отсоединить бортовую сеть автотранспортного средства без использования инструмента. Это предотвращает саморазряд источника электропитания. Такие виды клемм АКБ устанавливают взамен штатных изделий.

Какие клеммы выбрать?

Во-первых, клеммы должны подходить по конструкции (форме и размерам), соответствовать типу выводных контактов в АКБ. Во-вторых, лучше отдавать предпочтение свинцовым или медным клеммам. Свинцовые более универсальные и дешёвые, медные – качественные и дорогостоящие изделия, хорошо приспособленные к неблагоприятным условиям эксплуатации автотранспортного средства.

Видео:Окисление клемм аккумулятора

Как предотвратить окисление?

Какие клеммы для аккумулятора ни выбрать, всё равно понадобится грамотное и своевременное обслуживание. Причиной этому разрушительные окислительные процессы.

Окисление приводит к образованию на поверхности металлических изделий постороннего налёта или иных проявлений разрушения. Вызвано несколькими химическими процессами, включая кислотное разрушение.

Необходимо своевременно удалять налёт. Благодаря внимательному отношению к аккумуляторным клеммам двигатель будет лучше запускаться в мороз, замедлятся процессы утечки тока и нагревания контактов.

Для очистки необходимо отсоединить клеммы, смочить в спиртосодержащей жидкости и протереть сухой и чистой тряпкой. После можно обработать поверхность электротехнических изделий специальными средствами для лучшего контакта. Это эффективнее, чем применять солидол или литол.

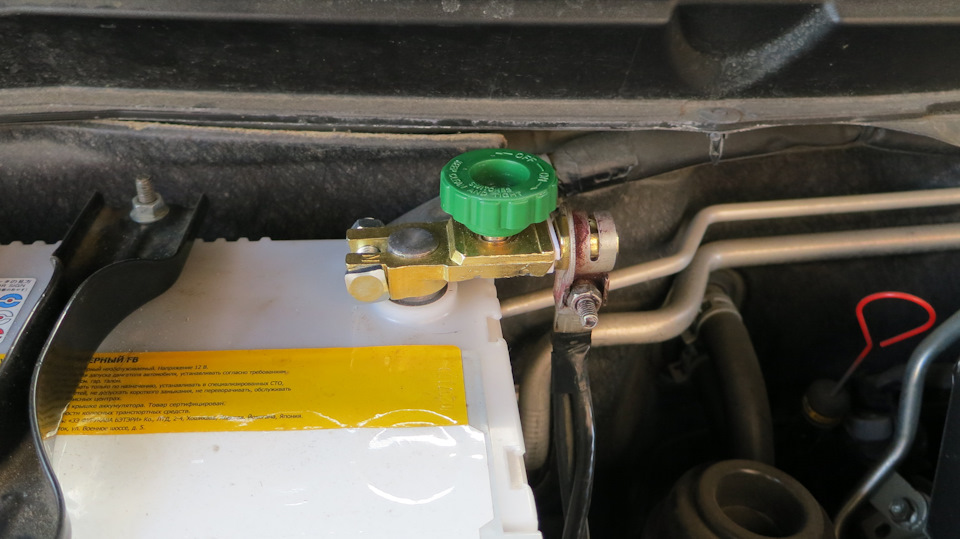

Клемма АКБ с выключателем «массы», минусовая, SBT 010

Установил минусовую клемму АКБ с выключателем массы от «СтартВольт».
OEM-номер: SBT 010.

Производитель оптимистично утверждает, что конструкция клеммы позволяет пропускать ток до 300А.

Для отключения «массы» барашек с зелёной ручкой поворачивается против часовой стрелки на несколько оборотов.
Для включения — по часовой до упора.

Parts

Suzuki Grand Vitara 2013, engine Gasoline 2.4 liter., 169 h. p., AWD drive, Automatic — electronics

Comments 14

Стандартный дивайс для водной техники…

А в экзисте такая есть? Мне нужно для Мамани, она редко ездит на машине, часто снимать массу приходится

про экзист не скажу, не проверял, поскольку у меня Emex недалеко от дома.
там и брал…

ссылка битая на производителя

в момент написания и сейчас ссылка рабочая.
до 9:00 мск действительно была недоступной.
видимо, по какой-то причине сервер был отключен…

Очень!))) Калибровать каждый раз после отключения массы дроссельную заслонку, пока она не навернется)))

Да там много чего заново настраивается 🙂 Но штука-то полезная, бывают ситуации когда нужно обесточить автомобиль, и чтобы не искать ключ/плоскогубцы, не копаться, откручивая гайку, лёгким движением двух пальцев обесточим при необходимости.

AlterEgo1973

Очень!))) Калибровать каждый раз после отключения массы дроссельную заслонку, пока она не навернется)))

Ничего страшного с ней не будет! От адаптации БДЗ еще не один БДЗ не помер!) Штука полезная, например если в отпуск или неделю биби без движения в гараже — не нужно ключом орудовать чтоб массу скинуть.

Именно! Если редко или отключение аккумулятора необходимо. Просто сейчас маньяки улучшайзинга кинутся покупать и устанавливать не понимая всей глубины вопроса. 😉

Не, ну с дуру то можно и МКАД ночью перед фурами перебегать…))))

AlterEgo1973

Именно! Если редко или отключение аккумулятора необходимо. Просто сейчас маньяки улучшайзинга кинутся покупать и устанавливать не понимая всей глубины вопроса. 😉

А в чем отрицательные моменты ?

Каждый раз при отключении аккума сбрасывается позиция дроссельной заслонки. После включения аккума требуется перекалибровка. Если заслонка грязная бывает не калибруется с первого раза. Стоя на светофоре обороты будут проваливаться до 500. Это опять отключать аккум и перекалибровать. И заново в мозги записывается стиль вождения, алаптация к водителю. Повышенный расход пока не адаптируется. Если машина в постоянной эксплуатации то лучше не выключать аккум. Если на месяц или больше, то да.

У меня авто простояло 4 недели. После 3й недели пришло смс о разряде акб. Поэтому, надо будет снимать акб и дома заряжать

Простая схема электронной «массы» для автомобиля

Электронный выключатель «МАССЫ» для авто своими руками

Чтобы обезопасить свой автомобиль от случайного возгорания от короткого замыкания проводки на время стоянки, а также чтобы излишне не разряжать аккумулятор многие автолюбители устанавливают в своем автомобиле устройство для отключения «массы». С его помощью аккумулятор легко отсоединяется от бортовой электросети автомобиля. Не нужно каждый раз снимать клемму с АКБ. Иногда ставят такое устройство под руль в салоне авто и не нужно даже открывать капот.

Можно приобрести в магазине механический выключатель «массы» и хорошо закрепить его на массе автомобиля, тщательно зачистив контакт с металлическим корпусом авто. Провод должен быть как можно толще и короче для исключения потерь напряжения особенно при больших токах.

Также механические выключатели «массы» часто выходят из строя, стираются подвижные части, разбалтываются и впоследствии выключатель плохо начинает работать.

Есть и отключатели «массы» с дистанционным управлением, которые избавят Вас от необходимости каждый раз открывать капот. Правда, само управляющее устройство все же остается под напряжением, а для отключения «массы» непосредственно из салона автомобиля туда необходимо прокладывать длинный «минусовый» кабель и сверлить под него отверстие в щитке моторного отсека.

Предлагаем Вашему вниманию схему электронного отключателя «массы», не имеющего механических контактов и потому более надежного и долговечного. Кроме того, данное устройство может использоваться и как противоугонное.

Электронный отключатель «массы» состоит всего из двух полупроводниковых приборов: тринистора V2 (см. электрическую схему) и полупроводникового диода V1. Первый выполняет роль электромагнитного реле, срабатывающего при наличии даже кратковременного импульсов на управляющем электроде. Такой сигнал можно подать, замкнув. микровыключатель S1, установленный в салоне. Тогда тринистор V2 откроется, его сопротивление станет мало, и через прибор может протекать значительный ток. Однако тринистор пропускает ток лишь в одном направлении — от аккумуляторной батареи в бортовую сеть. А чтобы аккумулятор мог подзаряжаться от генератора параллельно тринистору, но в обратной по отношению к нему полярности, включен диод V1.

Схема электронного выключателя «массы» и конструкция блока

1. микровыключатель,
2. накидная клемма,
3. уголок,
4. диод,
5. тринистор.

Вариант конструкции электронного выключателя «массы» показан на рисунке. Оба полупроводниковых прибора установлены на дюралевом уголке размером 50 х 50 х 3 мм, длиной 100 мм. На одной полке в нем необходимо просверлить два отверстия — 0 21 мм для тринистора и 0 6,2 мм для диода средней мощности. На другой попке уголка просверлите отверстие под размер болта крепления к кузову автомобиля.

Все электрические соединения выполните многожильным монтажным проводом, а к выводу катода тринистора подсоедините с помощью кабеля в металлической оплетке накидную клемму аккумулятора. Оплетку затем обмотайте изоляционной лентой.

Готовое устройство поместите в металлический кожух и покрасьте его нитроэмалью под цвет автомобиля.

Чтобы не сверлить в кузове автомобиля отверстие для управляющего провода, отыщите держатели, крепящие тормозную трубку к моторному отсеку, и аккуратно выбейте донышко. Вы получите 5-мм отверстие между моторным отсеком и салоном, через которое и пропустите управляющий провод.

Отверните винты чехла, закрывающие рулевую колонку, просверлите в нем отверстие нужного диаметра и установите микровыключатель. К одному его выводу подсоедините управляющий провод, ко второму — провод, идущий; на «массу».
