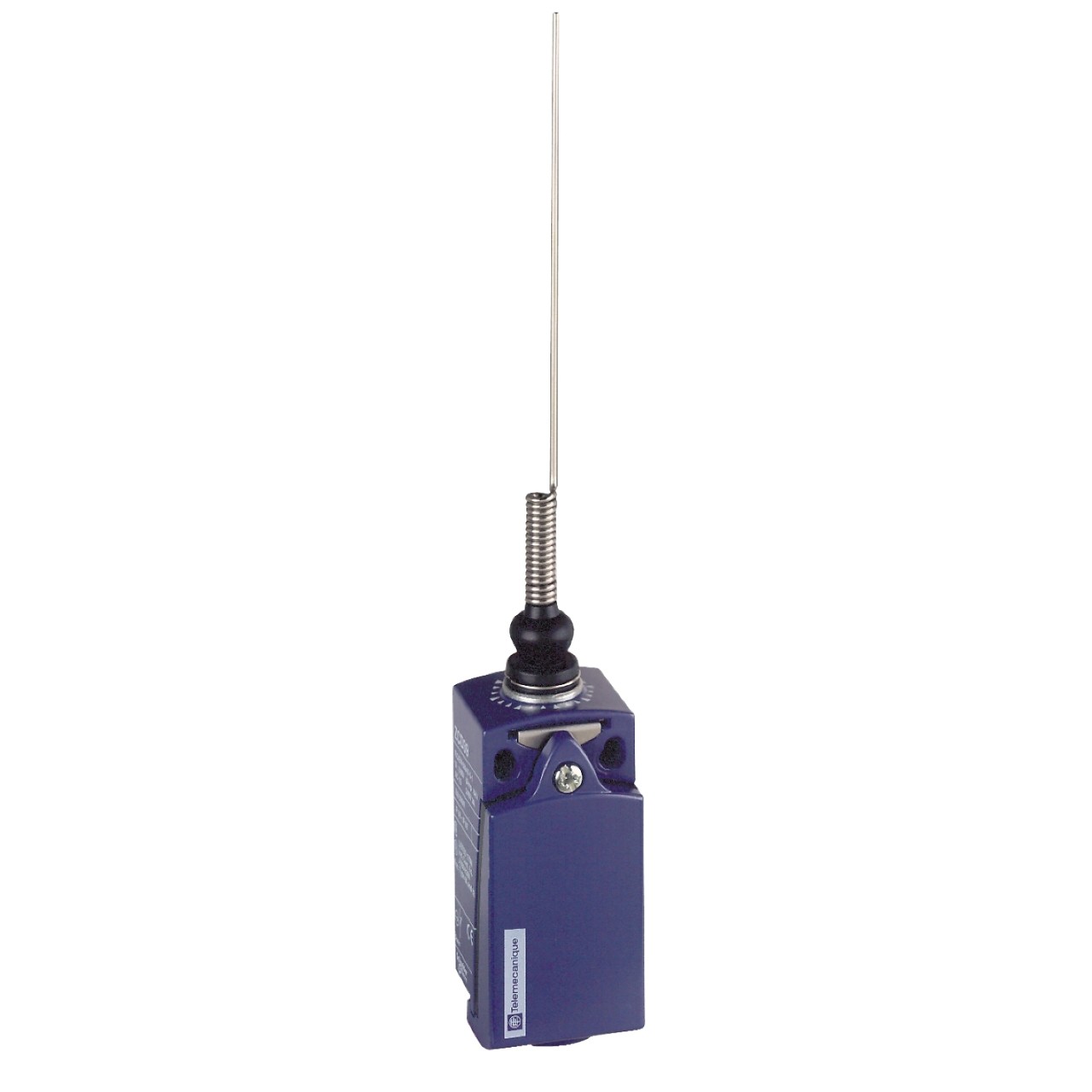

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ NC+NO XCKD2106P16
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы официальные дистрибьюторы EATON, Phoenix Contact, и дилеры Weidmuller, Legrand, BTicino, ABB, Schneider Electric, Siemens.
Банковский перевод от юридических и физических лиц, в офисе оплата картой Visa/MasterCard.
| Серия продукта | OsiSense XC |
| Название серии | Стандартный формат |
| Тип продукта | Концевой выключатель |
| Краткое название устройства | XCKD |
| Конструкция датчика | Компактный |
| Тип корпуса | Фиксированный |
| Тип головки | Многокоординатная головка |
| Материал | Металл |
| Материал корпуса | Сплав zamak |
| Материал головки | Сплав zamak |
| Режим фиксации | Корпусом |
| Движение рабочей головки | Многокоординатный |
| Тип рукоятки | «кошачий ус» с пружинным возвратом |
| Тип подвода | Многокоординатный подвод |
| Количество полюсов | 2 |
| Тип контактов | 1 Н.З. + 1 Н.О. |
| Работа контактов | Мгновенное действие |
| Активация выключателя | Любой подвижной частью |
| Электрическое соединение | Винтовые зажимы, зажимная способность: 1 x 0, 34. 2 x 1, 5 мм² |
| Кабельный ввод | 1 ввод с резьбой под кабельный сальник M16 x 1, 5, наружный диаметр кабеля: 4…8 мм |
| Форма изоляции контактов | Zb |
| Прямое размыкание | Без |
| Мин. момент срабатывания | 0, 13 Н-м |
| Макс. скорость активации | 1 м/с |
| Повторяемость позиционирования | 0, 1 мм в точках срабатывания с 1 миллионом циклов коммутации |
| Кодовое обозначение контакта | A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А в соответствии с EN 60947-5-1 A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А в соответствии с МЭК 60947-5-1 приложение А Q300, DC-13 (Ue = 250 В), Ie = 0, 27 А в соответствии с EN 60947-5-1 Q300, DC-13 (Ue = 250 В), Ie = 0, 27 А в соответствии с МЭК 60947-5-1 приложение А |
| [Ui] номинальное напряжение изоляции | 300 В в соответствии с UL 508 500 В (степень загрязнения 3) в соответствии с IEC 60947-1 300 В в соответствии с CSA C22.2 № 14 |
| Maximum resistance across terminals | 25 МОм в соответствии с МЭК 60255-7 категория 3 |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60664 6 кВ в соответствии с IEC 60947-1 |
| . ?? . ? . | 10 А картридж предохранитель, тип gG |
| Электрическая износостойкость | 5000000 циклы, DC-13, 120 V, 4 W, производительность 5000000 циклы, DC-13, 24 V, 10 W, производительность 5000000 циклы, DC-13, 48 В, 7 W, производительность |
| Механическая износостойкость | 5000000 циклы |
| Ширина | 31 мм |
| Высота | 65 мм |
| Глубина | 30 мм |
| Вес | 0, 175 кг |
| Описание зажимов ISO n°1 | (21-22)NC (13-14)NO |
| Ударопрочность | 50 gn для 11 мс в соответствии с IEC 60068-2-27 |
| Виброустойчивость | 25 gn (частота= 10…500 Гц) в соответствии с IEC 60068-2-6 |
| Степень защиты IP | IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529 |
| Степень защиты IK | IK06 в соответствии с EN 50102 |
| Класс защиты от поражения электр. током | Класс I в соответствии с IEC 61140 Класс I в соответствии с NF C 20-030 |
| Рабочая температура | -25…70 °C |
| Температура окружающей среды при хранении | -40…70 °C |
| Защитное исполнение | TC |
| Сертификаты | CCC CSA UL |
| Стандарты | IEC 60947-5-1 CSA C22.2 № 14 EN 60204-1 EN 60947-5-1 UL 508 IEC 60204-1 |
| Статус устойчивого продукта | Грин Премиум продукция |
| Директива EC RoHS | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) Декларация ЕС RoHS |
| Не содержит ртути | Да |
| Информация об исключениях по регламенту RoHS | Да |
| Экологическая отчетнсть | Экологический профиль продукта |
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Артикул | Продукт | Цена |
|---|---|---|
| XCKD2102G11 | Концевой выключатель ролик-плунжер NC+NO XCKD2102G11 | 2 258 руб. |
| XCKD2102P16 | Концевой выключатель ролик-плунжер NC+NO XCKD2102P16 | 2 213 руб. |
| XCKD2106G11 | Концевой выключатель «кошачий ус» NC+NO XCKD2106G11 | 2 347 руб. |
| XCKD2106M12 | Концевой выключатель «кошачий ус» NC+NO XCKD2106M12 | 4 434 руб. |
| XCKD2110G11 | Концевой выключатель плунжер NC+NO XCKD2110G11 | 1 863 руб. |
| XCKD2110P16 | Концевой выключатель плунжер NC+NO XCKD2110P16 | 1 833 руб. |
| XCKD2111P16 | Концевой выключатель плунжер NC+NO XCKD2111P16 | 2 608 руб. |
| XCKD2115M12SAQ | Концевой выключатель XCKD2115M12SAQ | 3 640 руб. |
| XCKD2118G11 | Концевой выключатель ролик NC+NO XCKD2118G11 | 2 008 руб. |
| XCKD2118M12 | Концевой выключатель, с разъемом м12 | 3 227 руб. |
| XCKD2118N12 | Концевой выключатель ролик XCKD2118N12 | 2 366 руб. |
| XCKD2118P16 | Концевой выключатель ролик NC+NO XCKD2118P16 | 1 960 руб. |
| XCKD2121G11 | Концевой выключатель ролик-плунжер NC+N XCKD2121G11 | 2 258 руб. |
| XCKD2121P16 | Концевой выключатель ролик-плунжер NC+NO XCKD2121P16 | 2 243 руб. |
| XCKD2127G11 | Концевой выключатель ролик-плунжер NC+N XCKD2127G11 | 3 473 руб. |
| XCKD2127P16 | Концевой выключатель ролик-плунжер NC+NO XCKD2127P16 | 2 344 руб. |
| XCKD2128P16 | Концевой выключатель ролик-плунжер NC+N XCKD2128P16 | 2 672 руб. |
| XCKD2139P16 | Концевой выключатель ролик NC+NO XCKD2139P16 | 3 704 руб. |
| XCKD2145G11 | Концевой выключатель ролик NC+NO XCKD2145G11 | 2 210 руб. |
| XCKD2145M12 | Концевой выключатель, XCKD2145M12 | 3 517 руб. |
| XCKD2145P16 | Концевой выключатель ролик NC+NO XCKD2145P16 | 2 180 руб. |
| XCKD2149P16 | Концевой выключатель, XCKD2149P16 | 4 322 руб. |
| XCKD21H0M12 | Концевой выключатель металлический плунжер но+нз мгновен м12 XCKD21H0M12 | 4 583 руб. |
| XCKD21H0P16 | Концевой выключатель плунжер NC+NO XCKD21H0P16 | 3 312 руб. |
| XCKD21H2G11 | Концевой выключатель ролик-плунжер NC+N XCKD21H2G11 | 4 397 руб. |
| XCKD21H2P16 | Концевой выключатель ролик-плунжер NC+N XCKD21H2P16 | 3 987 руб. |
| XCKD2502P16 | Концевой выключатель ролик-плунжер NC+N XCKD2502P16 | 3 637 руб. |
| XCKD2506P16 | Концевой выключаткль кошачий ус NC+NO | 3 327 руб. |
| XCKD2510P16 | Концевой выключатель плунжер NC+NO XCKD2510P16 | 2 720 руб. |
| XCKD2518P16 | Концевой выключатель ролик NC+NO XCKD2518P16 | 2 735 руб. |
| XCKD2539P16 | Концевой выключатель ролик NC+NO XCKD2539P16 | 4 136 руб. |
| XCKD2545P16 | Концевой выключатель ролик NC+NO XCKD2545P16 | 2 411 руб. |
| XCKD25H2P16 | Концевой выключатель плунжер NC+NO XCKD25H2P16 | 5 105 руб. |
