Моментный выключатель принцип работы

Особенности конструкции и применения выключателя нагрузки

Для обеспечения безопасности при отключении электроэнергии используются специальные изделия – выключатели нагрузки. Они могут отключать цепь дистанционно, ручным управлением или автоматически. Есть разные виды выключателей, подходящие под определенное напряжение и виды работ.

  1. Предназначение выключателя нагрузки
  2. Виды устройств
  3. Маркировка выключателей нагрузки
  4. Плюсы и минусы
  5. Отличия от автоматического выключателя
  6. Правила подключения

Предназначение выключателя нагрузки

Автогазовый выключатель нагрузки

Выключатель нагрузки – это коммутационное устройство, которое оснащено дугогасительной камерой и приводом для управления. Электропривод может быть мускульным, срабатывающим при помощи натянутой пружины, или с соленоидом дистанционного отключения. Основное назначение прибора – механическое размыкание или замыкание цепи на участке, который находится под нагрузкой. Рассчитан на отключение токов аварийного режима, из-за чего допустима установка только при условии наличия защиты от перегрузки и короткого замыкания.

Любой переключатель нагрузки состоит из следующих частей: пружинного механизма, силовых контактов, заземляющих ножей, разъединителя с полюсами. Полюса размещаются в раме. Основной подвижный контакт представляет собой 2 стальные пластины. Для гашения дуги используется специальный медный контакт. Включается и выключается механизм при помощи натянутых пружин. Подробное описание конструкции будет рассмотрено на примере модели ВНР 10/400. В его составе есть:

  • рама;
  • опорный изолятор;
  • рабочие, заземляющие ножи;
  • держатель с контактами;
  • камера гашения;
  • тяга изолирующая и блокировочного устройства;
  • вал заземления и рабочих ножей;
  • рычаг;
  • пружины;
  • внутренние прокладки.

Конструкция выключателя нагрузки ВНР 10/400

  • способ закрепления;
  • номинальный ток;
  • дополнительные опции;
  • комплектация;
  • конструкция;
  • номинальное напряжение.

Основная область использования – сети класса напряжения 6 кВ и 10 кВ. Применяются такие устройства в силовых трансформаторах, грузоподъемных машинах, прачечных, в помещениях общественного питания, в автомобильных мойках и других важных объектах, работающих под высоким напряжением. Производства используют аналогичные устройства на своих заводах и фабриках, но более дорогие и с большим функционалом.

Виды устройств

Вакуумный выключатель нагрузки

Выключатели делятся по методу гашения дуги. Есть следующие виды:

  • Вакуумные. Работают на свойствах вакуума, в которых дуга не распространяется.
  • Автогазовые. Дуга гасится под действием газов, которые выделяются под высокими температурами в камере.
  • Автопневматические. Воздух сжимается, из-за чего происходит гашение дуги.
  • Электромагнитные. Направление дуги изменяется под действием электромагнитного поля.
  • Электрогазовые. Гашение происходит в среде электротехнического газа, состоящего из шестифтористой серы.

По количеству полюсов можно выделить:

  • однополюсные;
  • двухполюсные;
  • трехполюсные устройства.
  • тепловые;
  • полупроводниковые;
  • электромагнитные;
  • комбинированные.

По способу установки выключатели классифицируются на стационарные и выдвижные. Есть приборы для внутренних и наружных установок. Закреплять устройства можно на DIN рейку, стену или панель электрощитка.

Маркировка выключателей нагрузки

Каждое электромеханическое устройство имеет свою маркировку, и автоматический выключатель не исключение. Маркировка состоит из букв и цифр, которые обозначают расположение привода, напряжение, ток и другие характеристики.

Например, обозначение выключателя нагрузки 10 кВ ВНРп 10/400-10зп расшифровывается как:

  • В – выключатель;
  • Н – нагрузка;
  • Р – ручной привод;
  • П – встроенный предохранитель;
  • 10 – напряжение 10 В;
  • 400 – ток 400 А;
  • 10 – сквозной ток;
  • З – наличие заземляющих ножей;
  • П – расположение ножей за предохранителем.

Аналогичным образом записываются другие модели.

Плюсы и минусы

Выключатель нагрузки и камера кСо

К основным положительным качествам выключателей нагрузки можно отнести:

  • простота изготовления и эксплуатации;
  • стоимость выключателя ниже, чем других аналогичных изделий;
  • удобство включения и выключения токов;
  • защита от сверхтоков;
  • есть видимый разрыв между контактами;
  • безопасность.

К минусам выключателей нагрузки можно отнести способность коммутировать номинальные мощности. Работа с токами аварийного режима не осуществляется. Также выключатели автогазового типа имеют малый ресурс работы.

Отличия от автоматического выключателя

Автоматический дифференциальный выключатель

В домашних условиях часто используются другие устройства – автоматические дифференциальные выключатели. Их устанавливают на различные бытовые приборы для защиты от скачков напряжения. Они могут обесточить помещение при необходимости, защитить токоприемники и проводку от агрессивного воздействия высоких токов. Автоматические выключатели не подходят для частых отключений и выключений. Это может привести к быстрому износу модуля и выгоранию рабочего ресурса, после чего устройство придется менять. Для таких целей рекомендуется использовать модульные выключатели нагрузки. Коммутаторы ввода обеспечивают высокую безопасность распределительных щитов, бесперебойную подачу электричества, удобство размыкания цепи. Оптимальным вариантом является использование переключателя нагрузки и автомата одновременно. Тогда повышается безопасность электросети.

Правила подключения

На линиях электропередач устройство устанавливается перед трансформатором. В жилых зданиях выключатель ставят в распределительном щитке или другом месте на каждую квартиру отдельно. В самой квартире переключатели устанавливаются перед счетчиком, но их можно монтировать и после прибора учета. Обязательно ставить выключатель нужно по схеме перед другими защитными устройствами (пробки, автоматы).

На заводах, фабриках и других производственных помещениях рубильник ставится рядом со станками, которые могут потребовать экстренного отключения.

Быстродействующие выключатели: устройство и принцип действия

На сегодняшний день люди активно используют самые разные электрические устройства. Некоторые из них работают при достаточно больших напряжениях, а потому могут быть опасны. Быстродействующие выключатели предназначены как раз для включения и отключения электрических цепей, а также для автоматического разъединения этой цепи при возникновении короткого замыкания.

Общее описание

Сейчас можно смело утверждать, что выключатели такого рода являются одновременно и коммутационной, и защитной аппаратурой.

Вам будет интересно: Алкотестер Drivesafe: технические характеристики, инструкция и отзывы

К примеру, в тяговых сетях постоянного тока, где напряжение достигает 3 кВ, при появлении короткого замыкания сила тока будет резко возрастать до 30-40 кА. Естественно, что такие колоссальные показатели силы тока представляют огромную угрозу для любого оборудования, подключенного к этой сети. Чаще всего это термические и динамические воздействия, приводящие к выходу из строя аппаратуры.

Отличие цепи постоянного тока и необходимость БВ

Вам будет интересно: Стедикам — это. Описание, применение, принцип работы

Здесь важно отметить, что между цепями переменного и постоянного тока имеется существенное отличие, из-за которого и требуется использование быстродействующих выключателей. В первом варианте происходит периодическое снижение тока до нуля и угасание дуги, во втором же ток постоянно нарастает до достижения определенного значения. Причем, как показывает практика, требуется всего несколько сотых секунд, чтобы ток достиг максимального значения. Из-за этого производить его отключение гораздо труднее. Кроме того, обычно отключение цепи постоянного тока производится гораздо раньше, чем ток достигнет максимальных значений.

Читать еще:  Самый простой выключатель компьютера

Быстродействующие выключатели обычно имеют пределы отключения от 15 до 27 кА. В зависимости от определенных параметров самой цепи, такого устройства будет вполне достаточно для обеспечения своевременного отключения.

Разновидности

У быстродействующих выключателей имеется специальный механизм, отключающий сеть. ПО принципу действия этого элемента их можно разделить на две категории. Первая категория — устройства с пружинным вариантом отключения, где разрыв цепи достигается за счет усилия мощных отключающих пружин. Вторая категория — магнитно-пружинные приспособления. В них также используется сила пружины, однако к ним добавляется еще и электромагнитное воздействие для отключения цепи.

Вам будет интересно: Униполярный генератор: устройство, история создания, применение

Кроме этого, есть еще один пункт, по которому быстродействующие выключатели делятся на категории — способность реагировать на направление тока.

В данном случае выделяют поляризованные и неполяризованные аппараты. Первый вид способен произвести разрыв цепи при условии, что ток будет проходить в определенном направлении. Второй же вид будет размыкать цепь при достижении определенного значения тока, не обращая внимания на то, в каком направлении он протекает непосредственно через устройство.

Стоит отметить, что ранее выпускались отечественные быстродействующие автоматические выключатели, которые пользовались широкой популярностью на тяговых подстанциях. Здесь стоит добавить, что производство некоторых моделей данного оборудования уже завершилось, однако они все еще находятся в эксплуатации.

Распространенные модели

Ранее довольно активно выпускались и применялись такие типы БВ, как АБ-2/4, ВАБ-28 и ВАБ-43. На сегодняшний же день им на смену идут такие устройства, как быстродействующие выключатели ВАБ-49 и ВАБ-50, а также их различные модификации.

Однако здесь стоит отметить одну важную деталь. Быстродействующий выключатель постоянного тока АБ-2/4 не выпускается уже пару десятков лет, однако все еще находится в активной эксплуатации на разного рода электрических участках с постоянным током. Он рассчитан на рабочий номинальный ток 2 кА и на напряжение 4 кВ.

Устройство АБ-2/4

Для крепления данного прибора у него имеется четыре изолятора, которые располагаются на раме специальной выкатной телеги. В конструкции имеется магнитопровод, которые является основной электромагнитного выключателя. Устройство быстродействующего выключателя подразумевает наличие специальной дугогасительной камеры. В данном случае она представлена лабиринтно-целевым типом и способна растянуть дугу до 4,5 метра. Для ее функционирование требуется магнитное дутье, которое в данном случае развивается за счет мощных полюсов, расположенных снаружи по обеим сторонам камеры.

Вам будет интересно: Сколько вольт в электрошокере, каковы его разрешенные параметры в России, и некоторые правила его использования

Сами же провода не находятся без защиты, а встроены в специальный магнитопровод. С двух сторон от такого провода располагается камера катушки магнитного дутья. Вверху стенки данной камеры несколько расходятся и здесь же располагаются несколько, перемежающихся между собой клиновидных перегородок, образующих необходимый лабиринт. Таким образом, удается создать щель зигзагообразного типа, при помощи которой и удается растягивать дугу.

В самой верхней части камеры лабиринт прерывается. Здесь располагаются специальные пламегасительные решетки, которые представлены в виде нескольких пакетов тонких стальных пластин. Они предназначены для охлаждения, а также для деионизации газов и пламени, которыми сопровождается появление дуги.

Подключение к электрической сети

Работа быстродействующего выключателя заключается в рызмыкании цепи при КЗ и включении/отключении. Для этого в конструкции имеются два специальных контактных вывода. Они предназначены для подключения БВ к электрической сети. Подключение осуществляется через электрические шины. В конструкции также имеется шунт индуктивного типа, который представлен в виде пакета с несколькими стальными пластинами, изолированными друг от друга и одетыми на медную шину.

БВ имеет блок контактов. Они связаны с главными контактами, расположенными в нижней части дугогасительной камеры. Данная связь осуществляется за счет системы тяг и рычагов.

Устройство выключателя электромагнитного типа

Механизм электромагнитного выключателя располагается на специальной раме литого типа из чугуна. Механизм располагает магнитопроводом, который представлен двумя литыми брусьями с прямоугольным сечением. Они, в свою очередь, скреплены между собой стержнем круглого сечения, а на него надевается еще одна деталь — держащая катушка. На одном из брусьев также располагается магнитопровод П-образного вида. Он представлен несколькими стальными пластинами, каждая из которых, изолирована от другой. У магнитопровода имеются два стержня. Правый стержень предназначен для крепления включающей катушки. Левый же несет размагничивающий виток главного тока, другими словами, катушку автоматического отключения цепи. Кроме этого, здесь же имеется дополнительная катушка для калибровки. Она способна имитировать главный виток во время проведения настройки прибора.

Другой брус, в свою очередь, находится между двумя «щеками». Здесь имеется специальная ось, предназначенная для крепления якоря, который также набран из изолированных стальных пластин.

Во время поворота якоря остается зазор между ним и брусом. На данной оси между щеками также закреплен рычаг, воздействующий на подвижные контакты. Для воздействия на рычаг имеется специальная отключающая пружина, которая оттягивает его вправо. Рычаг, в свою очередь, соединен с размагничивающим витком при помощи гибкого проводника, выполненного из медной фольги. Параллельно этому же витку включается и индуктивный шунт.

У выключателя имеется и неподвижный контакт, который последовательным соединением крепится к катушке магнитного дутья. Для подключения к внешней цепи у БВ имеются два выводных контакта.

Включение прибора на примере ВБ-11

Стоит отметить, что включение оборудование осуществляется в два шага. После включения устройства нажатием кнопки ВУ осуществляется подача напряжения по проводу 20 А на удерживающую катушку. ВО время протекания тока через этот элемент, будет создаваться поток, который обычно обозначается буквой Ф. Однако он является ослабленным. Это происходит из-за того, что он замыкается через воздушный зазор, имеющийся между полюсами электромагнита, так как якорь все еще не прижат к полюсам.

Читать еще:  Как работают датчики движения выключатели

«Возврат защиты»

У автоматических выключателей имеется кнопка «возврат защиты», после нажатия которой начинается подача электрического питания на вентиль. В это же время сжатый воздух начинает поступать в цилиндры пневматического привода. Поршень одного из цилиндров будет подниматься, поворачивая тягу по ходу часовой стрелки. Из-за этого будет происходить растяжение отключающей пружины. Из-за того, что вместе с тягой вверх перемещаются и стержни, будет происходить вращение магнитопровода вокруг оси, но уже против часовой стрелки.

Вместе с перемещением первого поршня, в движение приходит и второй, перемещаясь вниз, под воздействием сжатого воздуха. У поршня имеется толкатель, который при перемещении вниз, будет воздействовать на контактный рычаг и якорь. Он будет осуществлять вращение якоря до тех пор, пока тот не прижмется к полюсам электрического магнита. В это же время между главными контактами все еще остается зазор. Это происходит из-за того, что дальнейший ход контактного рычага ограничивается магнитопроводом, повернутым ему навстречу. После этого удерживающий поток, ранее обозначенный как Ф, будет усиливаться, так как проходит через якорь, тем самым прочно удерживая его.

После этого кнопка «возврат защиты» отпускается, и практически вся система возвращается в исходное положение, кроме якоря, который остается плотно прижатым к полюсам. Магнитопровод будет отпущен, и начнет поворачиваться по часовой стрелке до тех пор, пока не замкнет главные контакты.

Быстродействующий выключатель БВП-5

Как и другие типы данного устройства, этот предназначается для разрыва цепи и ее защиты от КЗ. Что касается конструкции, то есть несколько основных частей: корпус, привод пневматического типа, КУ, удерживающее устройство электромагнитного типа, система гашения дуги, механизмы блокировки.

Прежде чем перейти к ремонту быстродействующего выключателя этого типа, необходимо полностью ослабить натяжение отключающих пружин. После этого можно перейти к съему пневматических пружин. После этого все подвижные части устройства будут освобождены от натяжения и их можно будет повернуть в любую сторону, удобную для ремонта.

Что касается поломок, то чаще всего это загрязнение мест соприкосновения якоря и магнитопровода, что устранить достаточно просто обычной очисткой. Иногда случается так, что происходит задевание рычага за стенки камеры гашения дуги.

Что касается ремонта самой дугогасительной камеры, то для этого обычно снимают деионные решетки, наружные стенки и ее внутренние перегородки. Решетка разбирается и тщательно очищается от нагара и окислов.

Быстродействующий выключатель электровоза

БВ отлично подходят для отключения тяговых двигателей при разнообразных их неисправностях. Они часто используются на электровозах. К примеру, на ЧС2 устанавливается такой тип БВ, как 12НС. Он имеется пневматический привод, а конструкция состоит из таких основных узлов, как несущая рама, отключающее реле автоматического контактного типа, устройство гашения дуги, пневмопривод, и блокировочные или же вспомогательные контакты.

Номинальное рабочее напряжение быстродействующего выключателя для электровоза такого типа — 3 кВ, а номинальный ток — 2 кА.

Виды дизайнерских выключателей

Развитие сферы электроустановочных изделий не останавливается, появляются новые устройства и модифицируются старые, вернее сказать не старые, а для классической проводки. Для того, чтобы нашим покупателям было легче ориентироваться в этом практически безграничном пространстве и написана эта статья.

В любом случае, когда вы выбираете выключатель не просто, чтоб он включал-выключал свет, а обращаете внимание на его дизайн, функционал, то всегда лучше обращаться к профессиональным продавцам (лучше к нам, конечно, тем более, что мы не только расскажем, но и покажем наглядно всё разнообразие выключателей от ретро, до умных)

Выключатели для классической проводки

Это самые привычные выключатели, которые работают по очень простому принципу – при включении замыкается фаза, а при выключении она размыкается.

Такие выключатели позволяют организовать управление светом с одной точки или нескольких мест.

Когда мы говорим выключатель – мы подразумеваем всё семейство устройств от выключателя до звонковой кнопки. Это не очень корректно, но привычно.

Классификация выключателей по функционалу

  • Выключатель

Обычный выключатель для управления световой группой с одной точки

  • Переключатель

Специальный выключатель для организации управления светом с двух мест

  • Перекрестный переключатель

Специальный переключатель, который используется в связке с переключателм для организации управления группой с трех и более мест

  • Выключатель звонкового типа с нормально разомкнутым контактом

Специальный выключатель, при нажатии на который контакт замыкается, но как только мы перестаем давить на клавишу – контакт размыкается (Такие выключатели используются в сценарных проводных системах управления освещением)

  • Выключатель звонкового типа с нормально замкнутым контактом

Также специальный выключатель, при нажатию на клавишу которого контакт размыкается, а когда давление снимается – вновь замыкается (Такой выключатель используется в сценарных беспроводных системах управления светом)

Схемы подключения выключателей и переключателей для управления группой света из нескольких мест

Это самый привычный функционал, который используется повсеместно в проводке классического типа.

Классификация выключателей по дизайну

Выключатель традиционный

Другие названия – балансирный, рокер, коромысло, качелька.

Выключатель всем привычного вида. При включении и выключении клавиша меняет угол наклона, что делает понятным замкнут контакт или нет (это важно, если свет по каким-то причинам не включается при нажатии на клавишу)

Выключатель самовозвратный

Такой механизм был придуман для перфекционистов, которым не нравится, что клавиши у обычных выключателях в блоке могут находятся под разными углами. У данного типа выключателей клавиша всегда располагается параллельно стене (декоративной накладке)

При нажатии на нижнюю часть клавиши она замыкает контакт и возвращается на место. Такой выключатель внешне не отличим от кнопочного (звонковой кнопки).

Выключатель аксиальный

Аксиальный или осевой выключатель — дизайнерский выключатель, клавиша у которого всегда располагается параллельно декоративной накладке. В отличие от самовозвратного, нажимать нужно на центральную часть клавиши, а не на край.

Этот вариант скорее больше относится к перфекционистскому, чем самовозвратные, так как здесь клавиша всегда располагается идеально ровно — до, во время и после нажатия.

Выключатель роторный

Роторные выключатели чаще всего используются в ретро дизайне как для скрытой проводки так и для наружной,

Читать еще:  Как устанавливается коробка для выключателя

Хотя есть некоторые модели, которые выглядят вполне современно, у фабрики Fontini, например, есть коллекция DO.

У роторных выключателей есть интересная особенность — внешний вид выключателя, переключателя, выключателя на два направления и звонковой кнопки на два направления абсолютно одинаковый!

Выключатель рычажковый

Рычажковые выключатели чаще всего используются в классических коллекциях. Рычажки, зачастую украшаются разноцветными кристаллами, Swarovski, например – так сделали Fontini в своей коллекции 1950. С другой стороны такой способ включения находит применения и в более современных сериях – Font Barcelona 5.1 гармонично решила эту задачу сочетания традиций и современности, за что и получила премию reddot 2013

Выключатель кнопочный (звонковая кнопка)

Внешний вид такого выключателя неотличим от традиционных, аксиальных, рычажковых, роторных.

При нажатии на центральную часть (в случае с осевыми) или на нижнюю часть (в случае с боковыми) происходит замыкание контакта, а при снятии давления контакт размыкается, а клавиша возвращается на место.

Интерес представляет коллекция Fontini DO, в которой появились кнопочные выключатели в роторной серии, причем, как на одну, так и на две группы. Дизайн роторный, а функционал — кнопочный — это очень полезно для систем управления светом.

Сенсорные выключатели

Сенсорные выключатели — управляют светильниками (и не только) с помощью лёгкого касания сенсорной панели.

Бесконтактные выключатели

В бесконтактных выключателях вообще не происходит касания как такового.

4. Путевые и конечные выключатели

Путевые и конечные выключатели представляют собой коммутационные элементы, кинематически связанные с рабочей машиной и срабатывающие в зависимости от перемещения подвижной части рабочей машины. Путевые выключатели срабатывают в определенных промежуточных точках на пути перемещения, конечные выключатели срабатывают в крайних точках: в начале и конце пути. Особенно широко путевые и конечные выключатели используются в схемах автоматизированного электропривода различных производственных механизмов. С их помощью происходят автоматическое управление приводом на отдельных участках пути и автоматическое отключение в крайних положениях механизма.

В зависимости от устройства, осуществляющего замыкание или размыкание контактов, путевые и конечные выключатели можно подразделить на кнопочные (нажимные), рычажные, шпиндельные и вращающиеся. Переключение контактов в этих выключателях осуществляется следующим образом. В кнопочных — нажатием рабочего органа механизма на шток, с которым связаны контакты выключателя. В рычажных — воздействием рабочего органа механизма на рычаг, с которым связаны контакты. В шпиндельных — перемещением гайки по винту, связанному через передачи с валом механизма. Во вращающихся — переключающими кулачковыми шайбами, связанными с валом механизма.

В штоковых выключателях скорость переключения контактов определяется скоростью перемещения производственного механизма. При малой скорости взаимное перемещение подвижных и неподвижных контактов происходит медленно, что приводит к длительному горению дуги, возникающей между размыкающимися контактами, и их быстрому разрушению из-за оплавления и усиленного окисления. Для нормальной работы такого выключателя скорость перемещения механизма должна быть не менее 0,5 м/мин. А для обеспечения мгновенного переключения контактов используются специальные пружинные механизмы, освобождающиеся с помощью спусковых механизмов (собачек). Пружины также используются для обеспечения необходимой силы контактного нажатия. На рис. 7 показано устройство простого конечного выключателя. Закрепляется он таким образом, чтобы упор на подвижной части производственного механизма находился напротив штока 4. При нажатии упора на шток 4 последний давит на пружину 3. При достижении определенной силы нажатия пружина 3 перебрасывается влево, размыкая контакт 2 и замыкая контакт 1. При этом ток пойдет по другой цепи управления. Внешние соединения выключателя выполняются с помощью пайки к выводам: 5 — неподвижный контакт (общий); 6 — размыкающийся контакт 2; 7 — замыкающийся контакт 1. Плоская пружина 3 выполнена из трех частей. Средняя часть длиннее крайних, поэтому она всегда находится в изогнутом состоянии и стремится прижимать контакты в их крайних положениях (1 или 2). Переключатель способен работать в цепях с напряжением до 380 В при токе до 3 А. Перемещение штока составляет 0,5—0,7 мм, необходимое усилие для срабатывания не более 5—7 Н. Время срабатывания 0,01—0,02 с при частоте включений до двух раз в минуту.

Рис. 7. Конечный микровыключатель с мгновенным переключением контактов

На рис. 8 показан конечный выключатель типа ВК-111 с мостиковыми контактами. Переключение контактов производится нажатием на шток 1, а возврат контактов в исходное положение осуществляется пружиной 2. Использование мостикового контакта 3 уменьшает вероятность возникновения дуги, поскольку цепь разрывается в двух точках. Такие выключатели могут работать при токе включения до 20 А и длительном токе 6 А. Износоустойчивость выключателей — 10 6 срабатываний. Допустимая частота — 600 включений в час.

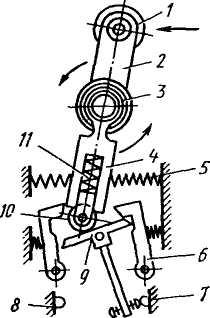

На рис. 9 показан выключатель с малым временем срабатывания (моментного действия). Контакты подобных выключателей переключаются с постоянной скоростью при определенном положении производственного механизма независимо от скорости движения. Поэтому их применяют при малых скоростях (до 0,5 м/мин) или при необходимости повышенной точности срабатывания (до 0,05 мм).

При нажатии упора на ролик 1 рычаг 2 поворачивается и давит на набор спиральных пружин 3, мгновенно действующих на поводок 4. Поводок поворачивается, и ролик 10, сжимая пружину 11, движется по планке 9, занимая положение правее от оси поворота планки 9. При этом собачка 6 отводится и контактный мостик под действием пружины 11 и ролика 10 перебрасывается в другое положение, размыкая контакт 7 и замыкая контакт 8. После отхода упора от ролика 1 поводок 4 и контактный мостик возвращаются в исходное положение под действием пружины 5.

Рис. 8. Конечный выключатель типа ВК-111 с мостиковыми контактами

Рис. 9. Путевой выключатель моментного действия

В некоторых случаях используются многопозиционные трех- и пяти- конктактные датчики, последовательно управляющие несколькими управляющими цепями. Конструкции таких датчиков сложнее, и они значительно дороже двухконтактных.

Рассмотренные путевые и конечные выключатели имеют сравнительно низкую надежность, связанную с повышенным износом контактной пары. Более высокая надежность обеспечивается при использовании бесконтактных датчиков (например, индуктивного или фотоэлектрического типов), мгновенность срабатывания которых обеспечивается с помощью электронных схем.
