Перекрестный выключатель вместо проходного

Для чего нужны перекрестные выключатели?

Перекрестные переключатели устанавливают в том случае если необходимо управлять потребителем (лампочками освещения) с трех и более мест.

Такой вариант позволяет включить, к примеру, свет из любого места где расположен переключатель. Например стартовый переключатель устанавливается у входной двери, концевой — у самой дальней, а перекрестные переключатели — возле остальных дверей (комнаты, кухни, с/у. ).

Они устанавливаются как с одно клавишными проходными переключателями, так и с двух клавишными. В первом варианте к «перекрестнику» подходит 4 провода, а во втором — 6 штук и соответственно первый выполнен с одной клавишей, а второй — двух клавишный.

Перекрёстные выключатели нужны в основном, для создания комфортных условий использования электрического освещения в жилых домах, а так же для экономии денежных средств на освещении мест общего пользования в многоэтажных жилых домах. Поясню — в многоквартирных жилых домах гостиничного типа, в семейных и студенческих общежитиях имеются длинные коридоры со множеством дверей, а так же в жилых домах до 5 этажей включительно ( где нет лифтов), при входе в подъезд, или в общий коридор — жилец включает свет и подойдя к своей квартире — выключает свет. также — выходя из своей квартиры, жилец включает свет в подъезде (коридоре), а подойдя к выходу из подъезда (коридора) — выключает свет. Экономия на лицо!

Все промежуточные выключатели (кроме первого и последнего — это проходные) и есть перекрёстные. Их может быть установлено любое требуемое количество, к примеру, в подъезде 5 этажного дома их будет установлено 3 шт и 2 проходных. Отличаются перекрёстные выключатели от проходных количеством контактов: у одноклавишного проходного выключателя их 3, а у аналогичного перекрёстного их 4 ( и 5- я перемычка) — соответственно, к проходному подходят 3 провода, а к перекрёстному — 4 провода. У двух клавишного проходного выключателя 6 контактов, а у аналогичного ему перекрёстного 8 контактов — соответственно, к проходному подходят 5 проводов(и перемычка), а к перекрёстному — 8 проводов. Двухклавишные выключатели используются для управления 2 -я разными цепями освещения.

Стоимость проходных выключателей 150 — 300 руб/шт, а перекрёстных 350 — 900 руб/шт. Работают перекрёстные выключатели в цепи всегда совместно с 2- я проходными. В последнее время всё большую популярность завоёвывают различные автоматические датчики включения освещения, вытесняя проходные и перекрёстные выключатели с рынка.

Портал о стройке

Бывает так, что включать или выключать люстру, торшер или другую нагрузку в помещении удобно в разных его местах. В случае если применить последовательную или паралельную схему включения, то включить, а потом выключить нагрузку можно будет только в одном месте. Это не решит проблемы.
На самом деле решение этой задачи несложное и о нем мы сегодня и расскажем. Итак, надо начать с того, что выключатели обеспечивающие включение выключение нагрузки в разных местах помещения называются проходными или дублирующими. Именно их нам и необходимо будет применить в нашей схеме подключения.

Особенности проходного выключателя

Обычный двухконтактный выключатель в котором происходит обычное прерывание электрической цепи отличается лишь количеством контактов и организацией их перключения между собой, все остальные его характеристики схожи. В проходном выключателе встроено три контакта и переключающий механизм находится между ними. Главным их преимуществом относительно обычного выключателя является возможность включения или выключения люстры и т.д. из двух, трёх или более точек помещения. Также за проходными переключателями закрепилось народное название — перекидной или дублирующий.

Двухклавишный проходной по своей конструкции представляет собой два независимых друг от друга одноклавишных проходных выключателя и имеет соответственно шесть контактов. Визуально обычный и проходной выключательне можно различить по маркировке на нем.

Применение проходных или дублирующих выключателей на территории и в помещении

1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На територии частных домов или дач—для освещения дорожек.

Читать еще:  Выключатель c камерой скрытого видеонаблюдения

Схемы подключения проходных выключателей для управления освещением от двух, трех и более местоположений

Управление нагрузкой (лампой) из двух местоположений (мест)

Для этой схемы управления необходомо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1 Схема включения выключения нагрузки из двух разных мест. (на схеме положения выключателей — лампа горит)

При этом подключении возможно два варианта, когда выключатели подключены к одной линии, то есть цепь замкнута через нее и нагрузка питается. Когда выключатели подключены к разным линиям, при этом цепь разомкнута и нагрузка обесточена.
Если взглянуть на тоже самое, но уже не на принципиальную схему, а на то как это будет выглядеть в жизни, то получится следующее…

Соединения проводов производится в распределительной коробке.

Управление нагрузкой (лампой) из трёх местоположений (мест)

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис.2 Схема включения выключения нагрузки (лампы) из трех разных мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно три варианта развития ситуации, когда выключатели подключены к одной линии через средний сдвоенный проходной выключатель, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средний сдвоенный выключатель, при этом цепь разомкнута и нагрузка обесточена. Третий вариант когда средний выключатель фактически меняет местами линии, тем самым подавая или отключая напряжения на нагрузку через боковые выключатели.
Если привести пример того как это будет выглядеть в жизни, то получится следующее…

Все соединения осуществляются в распределительной коробке. Можно представить как установка и подключение проходных выключателей будет выглядеть в помещении.

Теперь разберем еще более сложный вариант.

Управление нагрузкой (лампой) из 4 и более мест

Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3 Схема включения выключения нагрузки из четырех и более мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно четыре варианта развития ситуации, когда выключатели подключены к одной линии через средние сдвоенные проходные выключатели, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средние сдвоенные (проходные) выключатели, при этом цепь разомкнута и нагрузка обесточена. Третий и четвертый вариант, когда средние выключатель фактически выполняют одну и ту же функцию. Независимо от того какой из них включить. Они просто меняют местами линии, тем самым подавая или отключая напряжения на нагрузку через «боковые» выключатели.
Здесь важно понять, что между крайними (боковыми) выключателями можно вставлять и вставлять другие проходные выключатели. Тем самым довести количество мест включения лампами до бесконечности. Все будет зависеть от ваших потребностей.

Итак, вы поняли, что управление одним источником света из двух различных мест вполне возможно. Скажем больше, это может не только 2 места, но и 3 и 4 и столько, сколько вам надо. Достаточно лишь вставлять проходные выключатели между двумя крайними по схеме…
Однако мы здесь не рассморели еще один вариант, когда у нас имеется несколько групп ламп, то есть две, как в некоторых люстрах. В этом случае необходимо будет использовать сдвоенный проходной выключатель. А вот о его монтаже и схеме подключения вы можете узнать из другой нашей статьи «Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп».

Читать еще:  Автоматический выключатель тхз расшифровка

Видео о подключении проходного выключателя

Source: xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Мы рады сообщить Вам новость об изменение в режиме работы. Теперь Вы можете звонить нам и забирать ваши заказы, не только с понедельника по пятницу с 10:00 до 18:00 , но и каждую субботу с 10.00 до 15.00 !

Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

  • обычные,
  • проходные,
  • перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Читать еще:  Схема подключения автоматического выключатель аво 01

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

  • 2 связываются с первым переключателем,
  • 2 связываются со вторым,
  • а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Перекрестный выключатель вместо проходного

Сделано
в России

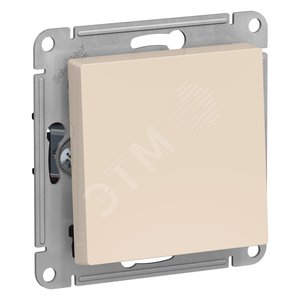

Переключатель перекрестный ATLASDESIGN схема 7 10АХ механизм бежевый

  • Код товара 8497261
  • Артикул ATN000271
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

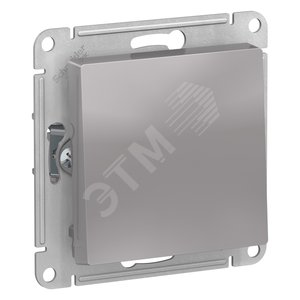

Переключатель перекрестный ATLASDESIGN схема 7 10АХ механизм алюминий

  • Код товара 8424612
  • Артикул ATN000371
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

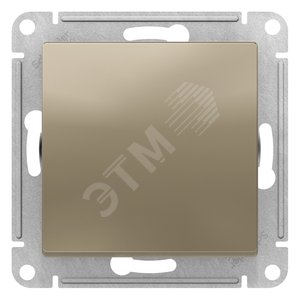

Переключатель перекрестный ATLASDESIGN схема 7 10АХ механизм шампань

  • Код товара 4191229
  • Артикул ATN000571
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

С этим покупают Посмотреть

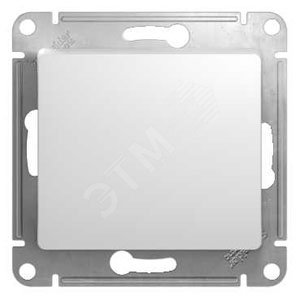

GLOSSA Переключатель перекрестный в рамку белый сх.7

  • Код товара 8140873
  • Артикул GSL000171
  • Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

GLOSSA Переключатель перекрестный в рамку бежевый схема 7

  • Код товара 754538
  • Артикул GSL000271
  • Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

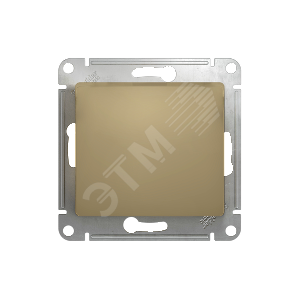

GLOSSA Переключатель перекрестный в рамку титан схема 7

  • Код товара 1604267
  • Артикул GSL000471
  • Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

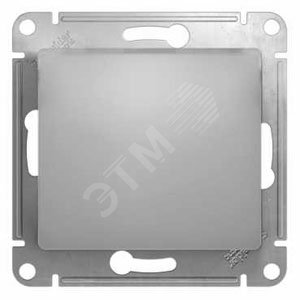

GLOSSA Переключатель перекрестный в рамку алюминий сх.7

  • Код товара 8545871
  • Артикул GSL000371
  • Производитель Schneider Electric/GLOSSA

Сделано
в России

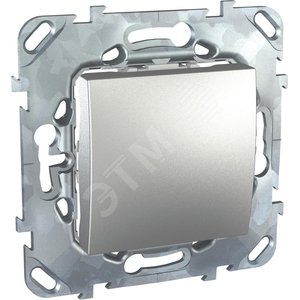

UNICAtop Переключатель одноклавишный коридорный в рамку

  • Код товара 9738438
  • Артикул MGU5.205.30ZD
  • Производитель Schneider Electric/UNICA TOPCLASS

С этим покупают Посмотреть

UNICA Переключатель одноклавишный коридорный в рамку белый

  • Код товара 9702592
  • Артикул MGU5.205.18ZD
  • Производитель Schneider Electric/UNICA

С этим покупают Посмотреть

Выключатель 1-клавишный (перекрестный). 10A 250Вт (Возможна подсветка в положении ВЫКЛ – с лампочками арт.- 90 или 95 (230 В), 96-.. (низкое напряжение) или светодиодные лампочки арт.- 90-LED.. (230 В) или 961248 LED.. (низкое напряжение).) Сер

  • Код товара 4000261
  • Артикул EP407U
  • Производитель JUNG/Ecoprofi

С этим покупают Посмотреть

Merten Механизм переключателя одноклавишного перекрестный (M-Trend/Sys M/Artec/Antique)

  • Код товара 4141680
  • Артикул MTN3117-0000
  • Производитель Schneider Electric/MERTEN

С этим покупают Посмотреть

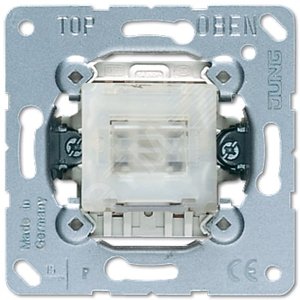

Выключатель самовозвратный 1-клавишный (перекрестный). Механизм. 10A 250V

  • Код товара 9876085
  • Артикул 507TU
  • Производитель JUNG

С этим покупают Посмотреть

Выключатель самовозвратный 1-клавишный (перекрестный). Механизм. 10A 250V

  • Код товара 9876085
  • Артикул 507TU
  • Производитель JUNG

С этим покупают Посмотреть

Переключатель 1-клавишный (пперекрестный). Механизм. 10A 250V

  • Код товара 4334872
  • Артикул 507U
  • Производитель JUNG

С этим покупают Посмотреть

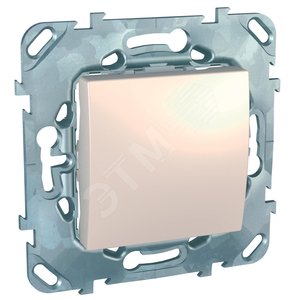

UNICA Переключатель одноклавишный коридорный в рамку бежевый

  • Код товара 9702594
  • Артикул MGU5.205.25ZD
  • Производитель Schneider Electric/UNICA

Выключатель одноклавишный перекрестный 10А BOLERO

  • Код товара 6582213
  • Артикул EVB13-10
  • Производитель IEK/Bolero

Перекрестный выключатель (с 3-х мест) 10AX 250В

  • Код товара 5679719
  • Артикул 2420251-033
  • Производитель Simon

Сделано
в России

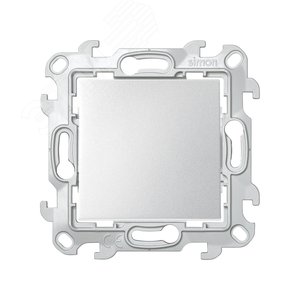

Перекрестный выключатель (с 3-х мест) 10AX 250В

  • Код товара 4872811
  • Артикул 2450251-033
  • Производитель Simon

Сделано
в России

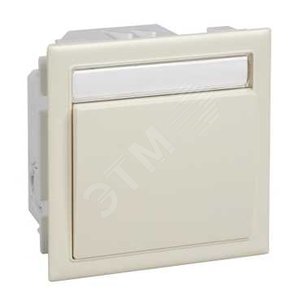

CYB-PB-ВЫКЛЮЧАТЕЛЬ ПЕРЕКРЁСТНЫЙ БЕЛЫЙ
