Селективная характеристика автоматического выключателя

Селективная защита электропроводки на основе УЗО

Обычное устройство защитного отключения при возникновении тока утечки обесточивает всю квартиру или весь защищаемый объект. В некоторых ситуациях такая массовость нежелательна. При общем отключении могут нарушиться производственные процессы или банально не сохранится текстовый документ на компьютере. Чтобы исключить подобные казусы специалисты рекомендуют использовать селективное УЗО.

Что такое селективность

Селективные устройства защитного отключения выполняют те же задачи и работают по тому же принципу, что и простые. Приборы сравнивают значения тока в фазном и нулевом проводах и на основе измерений высчитывают ток утечки. Если он превышает уставку, электропитание квартиры отключается.

Ток утечки возникает в 2 ситуациях:

  1. Повреждена изоляция проводки. Существует риск возгорания или поражения человека электрическим током.
  2. Вышеописанный риск оправдался. Человек коснулся либо попавшего под фазный потенциал корпуса электроприбора, либо непосредственно оголенного провода от розетки.

Важно! Устройство защитного отключения имеет один большой недостаток. Если человек одновременно коснется фазного и нулевого проводов, но при этом не будет достаточно хорошо контактировать с землей, УЗО не сработает. Защитное устройство реагирует на утечку тока на землю.

Принцип действия селективного УЗО

Принцип действия селективной защиты основан на разнице во времени отключения. Для примера можно рассмотреть типичную квартиру. Имеется одно общее вводное УЗО. Оно установлено в электрощите. Настроено на отключение через 0,5 с после появления утечки тока. Фазные провода с этого защитного устройства распределяются по групповым УЗО. Они обладают временем отключения в 0,25 с. Через них запитываются розетки в ванной комнате, кухне, гостиной и других помещениях.

Если в ванне произошло замыкание фазного провода на корпус стиральной машины, сработает УЗО с уставкой на отключение равной 0,25 с. Отключится именно это помещение. Вводное УЗО с уставкой 0,5 с не сработает и оставит квартиру под напряжением, так как для отключения не прошло достаточно времени. То есть УЗО 0,25 с сработает быстрее чем 0,5. Отключится ванна, но не вся квартира.

Схема селективной защиты электросети

Особенности селективной защиты

У селективных устройств, в отличие от обычных, предусмотрена возможность подбора по току и времени срабатывания защиты. Соответствующие значения указаны на корпусе устройства. Комбинируя защитную систему по этим параметрам, возможно придать защите свойство селективности.

В результате при возникновении тока утечки в одной из комнат, отключится только аварийное помещение, а не вся электропроводка. Как следствие, время на поиск и устранение неисправности сокращается в разы.

Временные характеристики УЗО типа S

Приборы разных производителей обладают отличающимися свойствами. Различия кроются в токе утечки и времени выдержки, при котором происходит отключение.

Поэтому приборы данного типа принято подразделять на 2 группы:

  • обычные;
  • типа S.

Селективное УЗО от ABB: F202 A S, 63А

Сравнение их временных характеристик приведено ниже.

Тип УЗОВремя отключения при токе утечки равном Idn2*Idn5*Idn
Обычное устройство0,30,150,04
УЗО типа S0,13-0,50,06-0,20,05-0,15

Режимы работы

Устройство защитного отключения во время эксплуатации способно находиться в одном из двух рабочих режимов:

  • нормальный;
  • аварийный;

Под нормальным режимом работы подразумевается равенство проходящих по L и N проводам токов. В дифференциальном трансформаторе наводятся одинаковые по величине, но противоположные по вектору магнитные потоки. Они компенсируют друг друга. УЗО делает вывод, что утечка тока отсутствуют. Электропроводка продолжает работать в штатном режиме.

При аварийном режиме ток в одном из проводов меньше (больше) на величину утечки. Обычно она не превышает 100 мА. Но даже этого отклонения достаточно, чтобы нарушить равенство магнитных потоков в трансформаторе устройства и привести к срабатыванию УЗО. Электропроводка отключается.

Разновидности селективных УЗО

Стандартно для бытовых нужд используется переменное напряжение величиной 220 В и частотой тока равной 50 Гц. Однако в мире электротехнике все не так однообразно. Некоторые потребители питаются от напряжений других величин. Потребляемый ток может быть и постоянным. Поэтому УЗО производятся самыми разнообразными:

  1. Категория AC. Используются в цепях переменного тока. Нечувствительны к утечкам постоянного тока. Пример — (АВВ FH202)
  2. Кат. A. Универсальны. Используются в сетях с постоянным и переменным током (ИЭК ВД1-63)
  3. Кат. S. Используются для построения селективных защит с большими выдержками времени (АББ F204 A S-63/1).
  4. Кат. G. Применяются для селективных защит, но обладают большими временными характеристиками (Eaton Electric модель PFIM-G).

УЗО категории АС

Обратите внимание! Отдельно выделяется 4 полюсное УЗО. Его используют для питания трехфазных потребителей (частотного привода, двигателя). Защитное устройство данного типа требует подключения 3 фаз и нуля.

Селективность по времени

Селективность (избирательность) защиты по времени основана на задержке срабатывания. Использовать необходимо минимум 2 устройства. Они должны в несколько раз отличаться по времени срабатывания. Для достижения свойства селективности важно соблюдать последовательность расположения УЗО. Чем ближе источник питания (электрический щит), тем больше время отключения защитного устройства.

УЗО, обладающее максимальной выдержкой времени, устанавливается на вводе в квартиру. Обычно это однофазное устройство S типа. Далее следуют обычные УЗО с меньшей выдержкой.

Важно! К общему вводному защитному устройству предъявляются повышенные требования по надежности. Если оно выйдет из строя, то отключатся или останутся без защиты нижестоящие потребители. Поэтому желательно, чтобы вводное устройство было от качественного производителя. Например, ABB или Schneider.

Селективность по току утечки

Селективность по току работает по схожему принципу. Но в качестве величины для избирательности используется не время, а ток утечки.

Читать еще:  Как задекорировать выключатель своими руками

Также используется минимум 2 защитных устройства. То, что находится ближе к квартирному щитку, обладает большим значением тока срабатывания. Обычно для подобных задач применяют противопожарные УЗО с током отключения порядка 100 мА. Например, IEK 2п 63А 100мА ВД1-63 АС.

Далее по группам потребителей (отдельным комнатам) расставляются устройства с меньшим током утечки 5-30 мА. Если в одном из помещений развивается неисправность, то с большей вероятностью сработает только слаботочное реле на 30 мА. А противопожарное устройство на 300 мА, установленное на вводе, останется в работе. Таким образом, отключается только аварийное помещение.

Задержка срабатывания

Задержка срабатывания УЗО — это один из важнейших аспектов его работы. Особенно если говорить о селективных защитных системах, работа которых невозможна без отличающихся временных характеристик.

Время отключения указывается на корпусе аппарата. Обычно оно составляет от 0,001 до 0,5 с, чего достаточно для построения большинства селективных защит. Сама же задержка обеспечивается с помощью компактной электронной платы в составе прибора.

Области применения селективной защиты

Основная задача селективных УЗО — построение избирательной защиты. Поэтому такие приборы используются в широком перечне электрических систем:

  1. Самое простое — применение в квартире. Селективное защитное устройство необходимо, чтобы отключать именно аварийную комнату или розетку.
  2. Построение сложных электрических схем с потребителями, сильно отличающимися по мощности. Используется при раздельном питании частного дома, гаража и освещения сада. Обычно в таких случаях применяется трехфазное УЗО.
  3. В системах релейной защиты и автоматики. Селективное устройство позволяет организовать выдержку времени и задержки на переключения между основным и аварийным источником питания.

Система релейной защиты автоматики

Подключение УЗО с селективной отсечкой

Селективное защитное устройство подключается по тем же правилам, что и обычное. Трудности возникают, если необходимо построить более сложную защиту с одновременным использованием приборов S-типа с другими устройствами автоматики.

При сборке схемы следует руководствоваться следующими принципами:

  1. Первоначально на ввод устанавливается автомат. Он защитит последующие цепи от коротких замыканий, позволит оперативно снять напряжение на время ремонта или обслуживания.
  2. После автомата подключается УЗО типа S. Иногда на его место устанавливается противопожарное устройство. Подойдет EKF ВД-100 2P на ток утечки 300 мА.
  3. Далее следуют потребители или другие УЗО с меньшим током и временем срабатывания. Если требуется именно селективная защита, то без дополнительных защитных устройств не обойтись.

Нюансы выбора и подключения УЗО типа S

Для подключения модулей типа S следует придерживаться стандартных электромонтажных правил:

  • соединения выполняются с учетом маркировки;
  • работы производятся со снятием напряжения;

Существуют правила, касающиеся только УЗО типа S:

  • защитное устройство подбирается с учетом уставки на время срабатывания;
  • последующие УЗО должны иметь в 3 раза меньший ток утечки;
  • после установки работу устройства необходимо проверить нажатием кнопки «test»;

Важно! Устройство защитного отключения получает электропитание от защищаемой сети. Если на входе в УЗО произошел обрыв нулевого провода, оно не сможет отключить фазный даже в случае замыкания на землю. В том числе, если под напряжение попал человек.

Главное отличие селективного УЗО от простого — это более широкие временные характеристики. Такое свойство позволяет выполнять избирательную защиту. В результате отключается только неисправный потребитель, а исправные остаются в работе.

Применение селективных устройств защиты имеет особенности. Работая с ними, необходимо учитывать задержку на срабатывание по времени и току. Также нужно хорошо разбираться в подключении приборов данного типа. Ведь их схемотехника и настройка несколько сложнее, чем у обычных защитных аппаратов.

Выбор автоматических выключателей

Как выбрать автоматический выключатель?

Нельзя приобретать автомат с поврежденным корпусом, с видимыми трещинами, сколами. Так же нельзя применять автоматы с большим, чем расчетный номинал тока. В первую очередь автоматический выключатель выбирается исходя из характеристик вашей электропроводки и нагрузок.

Как выбрать автоматический выключатель

Автоматы следует приобретать в специальных магазинах и известных производителей автоматических выключателей. Стоимость таких автоматов конечно выше, но она уйдет на второй план, если это касается вашей безопасности. Выбор автоматических выключателей осуществляют по таким критериям как;

– число полюсов автомата;
– длительное рабочее напряжение;
– максимальный допустимый рабочий ток выключателя;
– отключающая способность;
– селективность автомата.

Определение числа полюсов автомата

Выбор числа полюсов автомата зависит от типа электросети. При однофазной сети число полюсов может быть 1 или 2, т. е. автомат может быть однополюсным или двухполюсным.

Подключение однополюсного и трехполюсного автоматического выключателя

В быту при однофазной сети на вводе и для отдельных автоматов используют однополюсные конструкции. Двухполюсные автоматы можно использовать на вводе. В этом случае вероятность срабатывания двухполюсного автомата увеличивается вдвое, в трехфазных сетях используют автоматы на три или четыре полюса.

Номинальное напряжение автомата

Пластиковый корпус автомата содержит сведения о его характеристиках и его рабочем напряжении, которое должно быть Uном ≥ Uсети равное или больше сетевого напряжения.

Читать еще:  Автоматический выключатель механизм свободного

Основные характеристики автоматического выключателя маркированы на его корпусе

Выбор автоматического выключателя по току нагрузки

Для защиты электропроводки от перегрева при высокой нагрузке должны учитываться условия:

  1. Ток, потребляемый электрической цепью не должен превышать номинальный ток автомата, при этом номинальный ток автомата также не должен быть больше номинального расчетного тока для этого сечения проводов электропроводки.

Iэл Пример селективности автоматических выключателей

Для хорошей селективности вводной автомат должен иметь значение номинального тока больше, чем автоматы в группах, но не превышать максимальный ток электропроводки. В группах автоматы подбираются по току нагрузки данной группы. То есть при коротком замыкании на кухне, отключится автомат кухонной розеточной группы, а не освещения.

Тепловая нагрузка нескольких автоматов установленных в ряд

Когда автоматические выключатели расположены в электрощите в ряд, то температура автоматов вырастет и номинальный ток автомата уменьшится на поправочный коэффициент К таблицы 2.

На таблице 3 указана зависимость номинального тока от внешней температуры, которую также нужно учитывать при выборе автоматического выключателя.

Автоматический выключатель

Автоматический выключатель — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание .

  1. История изобретения
  2. Роль в электрической цепи
  3. Классификация
  4. Классификация по ГОСТ
  5. Селективный автоматический выключатель
  6. Устройство
  7. Расцепители
  8. Отключение
  9. Характеристики
  10. Ток мгновенного расцепления
  11. Испытание автоматических выключателей
  12. Варианты исполнения
  13. Модульный автоматический выключатель
  14. Примечания

История изобретения

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.

Роль в электрической цепи

Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.

Классификация

Классификация по ГОСТ

ГОСТ 9098-78 устанавливает следующую классификацию автоматических выключателей:

  • По роду тока главной цепи: постоянного тока; переменного тока; постоянного и переменного тока. Номинальные токи главных цепей выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Номинальные токи для главных цепей выключателя выбирают из ряда: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1 000; 1 600; 2 500; 2000; 4 000; 6 300 А. Дополнительно могут выпускаться выключатели на номинальные токи главных цепей выключателей: 1 500; 3 000; 3 200 А. Номинальные токи максимальных расцепителей тока выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Допускаются номинальные токи максимальных расцепителей тока: 15; 45; 120; 150; 300; 320; 600; 1 200; 1 500; 2000; 3 000; 3 200 А
  • По конструкции: воздушный автоматический выключатель (англ. Air Circuit Breaker, сокращенно АСВ) от 800 А до 6 300 А, выключатель в литом корпусе (с англ. — «МССВ») от 10 А до 2500 А, модульные автоматические выключатели (с англ. — «МСВ») от 0,5 А до 125 А.
  • По числу полюсов главной цепи: однополюсные; двухполюсные; трёхполюсные; четырёхполюсные.
  • Поналичию токоограничения: токоограничивающие; нетокоограничивающие.
  • По видам расцепителей: с максимальным расцепителем тока; с независимым расцепителем; с минимальным или нулевым расцепителем напряжения.
  • По характеристике выдержки времени максимальных расцепителей тока: без выдержки времени; с выдержкой времени, независимой от тока; с выдержкой времени, обратно зависимой от тока; с сочетанием указанных характеристик.
  • По наличию свободных контактов («блок-контактов») для вторичных цепей: с контактами; без контактов.
  • По способу присоединения внешних проводников: с задним присоединением; с передним присоединением; с комбинированным присоединением (верхние зажимы с задним присоединением, а нижние — с передним присоединением или наоборот); с универсальным присоединением (передним и задним).
  • По виду установки: выкатные с втычными контактами; стационарные.
  • По виду исполнения отсечки: селективные, неселективные.
  • По виду привода: с ручным; с двигательным; с пружинным.
  • По наличию и степени защиты выключателя от воздействия окружающей среды и от соприкосновения с находящимися под напряжением частями выключателя и его движущимися частями, расположенными внутри оболочки (в соответствии с требованиями ГОСТ 14255).

Селективный автоматический выключатель

В стандартах СССР и России селективные автоматические выключатели — это автоматические выключатели с выдержкой времени (0,25—0,6 с) при отсечке (см. статью «Токовая отсечка»). Такие выключатели, в сочетании с выключателями с мгновенной отсечкой на нижней ступени, позволяют строить селективное срабатывание при к. з.

Селективные автоматические выключатели (англ. Selective Main Circuit Breaker) в соответствии с немецким стандартом DIN VDE 0641-21 также имеют функцию селективности, но осуществляют её другим способом.

Устройство

Автоматические выключатели бывают одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепитель (расцепители), вспомогательные контакты (необязательно).

Контактная система может быть трёхступенчатой (с главными, промежуточными и дугогасительными контактами), двухступенчатой (с главными и дугогасительными контактами) и одноступенчатой (при использовании металлокерамики).

Читать еще:  Инерционный выключатель подачи топлива ситроен

Дугогасительная система может состоять из камер с узкими щелями или из камер с дугогасительными решётками. Комбинированные дугогасительные устройства — щелевые камеры в сочетании с дугогасительной решеткой — применяют для гашения дуги при больших токах.

Для каждого исполнения автоматического выключателя существует предельный ток короткого замыкания, который гарантированно не приводит к выходу из строя автомата. Превышение этого тока может вызвать подгорание или сваривание контактов. Например, у популярных серий бытовых автоматов при токе срабатывания 6-50 А предельный ток обычно составляет 1 000—10 000 А.

Автоматические выключатели изготовляют с ручным и двигательным приводом, в стационарном или выдвижном исполнении.

Привод автоматического выключателя служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и т. п.).

Автоматические выключатели имеют реле прямого действия, называемые расцепителями.

Расцепители

Расцепители — это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи (непосредственно: электромагнитные и термобиметаллические элементы; либо косвенно через отдельный независимый электромагнитный расцепитель: электронные и микропроцессорные).

Механизм свободного расцепления состоит из рычагов, защелок, коромысел и отключающих пружин и предназначен для мгновенного отключения автоматического выключателя (вне зависимости от положения органа включения: невозможность удержания автоматического выключателя во включённом положении при срабатывании расцепителя), а также для устранения повторного включения автоматического выключателя на короткое замыкание при длительно существующей команде на включение.

  • Электромагнитный расцепитель (отсечка) — расцепитель мгновенного действия, представляет собой соленоид, подвижный сердечник которого также может приводить в действие механизм расцепления. Ток, проходящий через выключатель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога тока. Мгновенный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 2÷10 раз от номинала, в зависимости от типа (автоматические выключатели делятся на типы (классы) A, B, C и D в зависимости от чувствительности мгновенного расцепителя). В автоматических выключателях на большие токи начиная с 1970-х годов стали применять электронные расцепители (например отечественные автоматические выключатели серии «Электрон», некоторые типы автоматов серий А-37, ВА), а в последнее время и микропроцессорные расцепители (микропроцессорные блоки защиты).
  • Тепловой расцепитель представляет собой биметаллическую пластину, нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления. Время срабатывания зависит от тока (время-токовая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,45 от тока уставки теплового расцепителя. Настройка тока срабатывания производится в процессе изготовления регулировочным винтом. В отличие от плавкого предохранителя, автоматический выключатель готов к следующему использованию после остывания пластины.

Биметаллическая пластина представляет собой ленту из двух металлических полос с разными коэффициентами теплового расширения. В автоматическом выключателе она выполняет роль теплового расцепителя. Две полосы не сплавлены между собой и обычно скреплены с одного конца пайкой или сваркой. Другие концы закреплены неподвижно. Биметаллическая пластина включена в цепь последовательно с нагрузкой. В результате её нагревания электрическим током пластина изгибается в сторону металла с меньшим коэффициентом линейного расширения. В случае перегрузки изгиб пластины обеспечивает отключение автоматического выключателя.

Отключение

Отключение может происходить без выдержки времени или с выдержкой. По собственному времени отключения tс, о (промежуток от момента, когда контролируемый параметр превзошёл установленное для него значение, до момента начала расхождения контактов) различают нормальные выключатели (tс, о = 0,02-1 с), выключатели с выдержкой времени (селективные) и быстродействующие выключатели (tс, о

Селективная характеристика автоматического выключателя

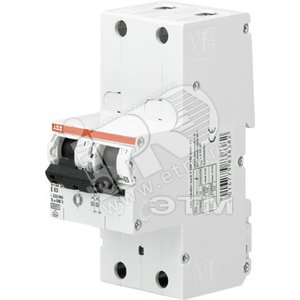

Выключатель автоматический двухполюсный 32А S752DR-E32 селективный (S752DR-E32)

  • Код товара 2812571
  • Артикул 2CDH782010R0322
  • Производитель ABB

Выключатель автоматический двухполюсный 20А S752DR-E20 селективный (S752DR-E20)

  • Код товара 3099888
  • Артикул 2CDH782010R0202
  • Производитель ABB/S750DR

Выключатель автоматический трехполюсный 20А S753DR-K20 селективный (S753DR-K20)

  • Код товара 3238042
  • Артикул 2CDH783010R0487
  • Производитель ABB/S750DR

Выключатель автоматический двухполюсный 40А S752DR-K40 селективный (S752DR-K40)

  • Код товара 3514620
  • Артикул 2CDH782010R0557
  • Производитель ABB/S750DR

Выключатель автоматический трехполюсный 40А S753DR-E40 селективный (S753DR-E40)

  • Код товара 3669413
  • Артикул 2CDH783010R0402
  • Производитель ABB/S750DR
