SW-RLY01 реле управления освещением

Описание

SW-RLY01 – беспроводное Wi-Fi-реле, предназначенное для управления осветительными приборами в электрической сети переменного тока с напряжением 220 В. Устройство подключается к домашней Wi-Fi сети роутера и поддерживает работу через приложение «Сервис умных вещей» из любой точки мира.

Реле не требует подключения нулевой линии и поддерживает как дистанционное управление двумя группами нагрузок, так и управление при помощи физических выключателей различных типов: обычные, звонковые и проходные. Устройство выполнено в компактном пластиковом корпусе, что позволяет устанавливать его в распределительные коробки и подрозетники.

Технические параметры

Установка устройства

Установка SW-RLY01 осуществляется только квалифицированным электриком!

Установка выполняется в соответствии со схемами подключения.

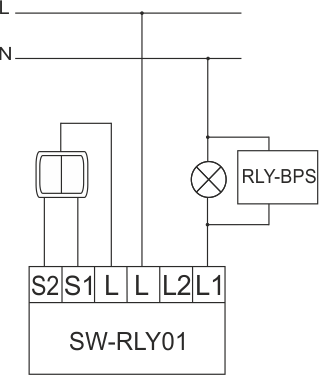

Схема подключения реле с одной нагрузкой

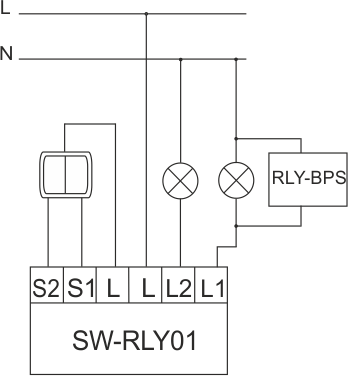

Схема подключения реле с двумя нагрузками

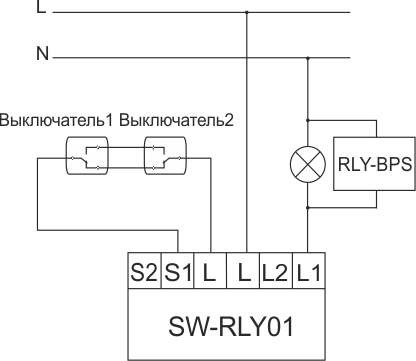

Схема подключения реле с проходными выключателями

RLY-BPS подключается только к нагрузке, управляемой каналом L1.

После завершения монтажа и подачи питания устройство автоматически перейдет в режим добавления.

Добавление устройства в платформу

Взаимодействие с реле происходит через приложение «Сервис Умных Вещей». Приложение доступно для скачивания в Google Play и AppStore.

Перед началом добавления убедитесь, что смартфон подключен к домашней Wi-Fi сети на частоте 2.4 ГГц.

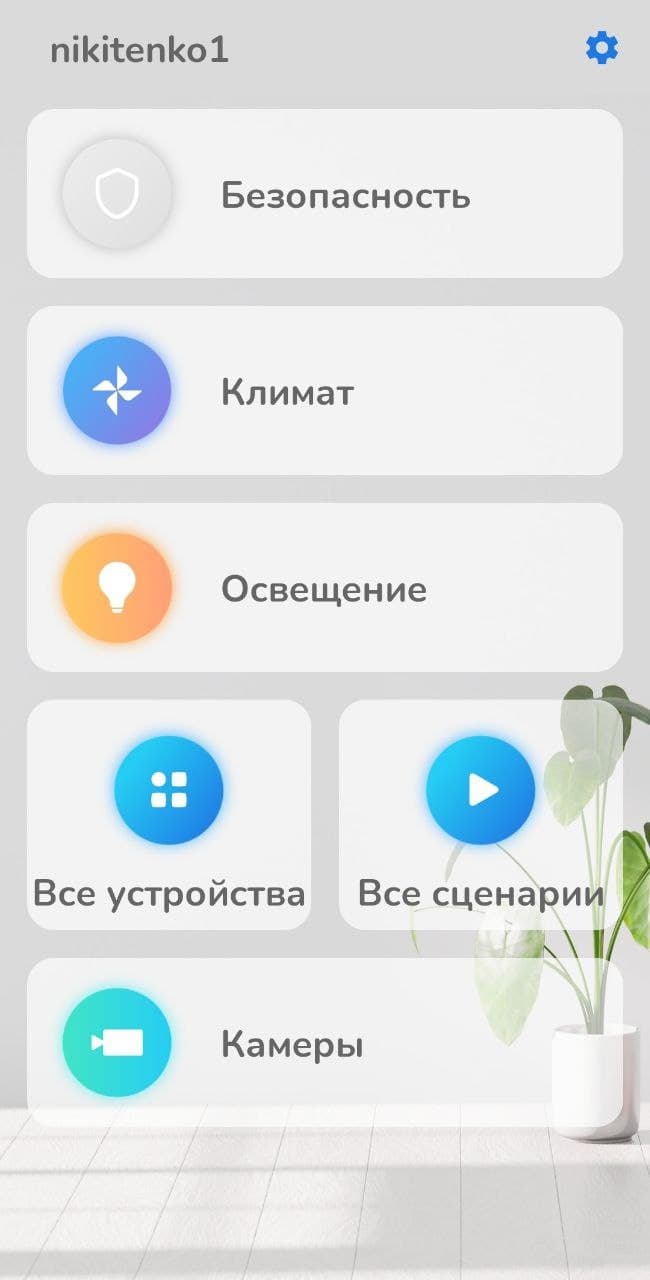

После авторизации становится доступен главный экран приложения.

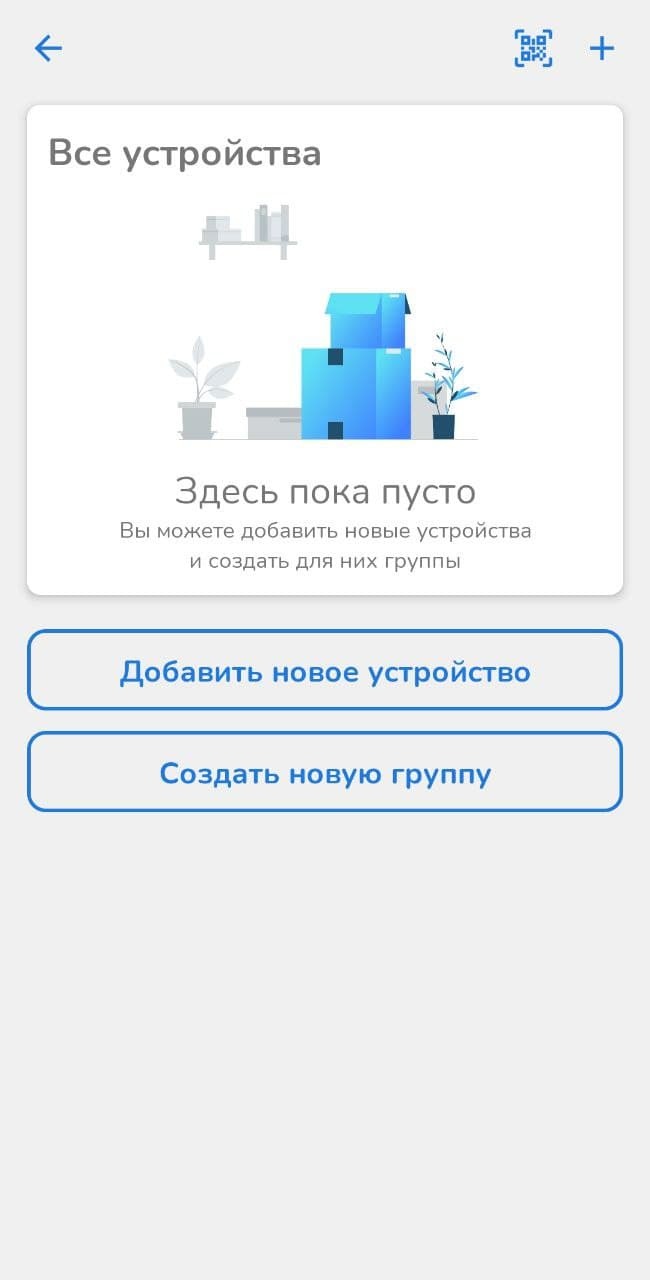

1. На главном экране выберите плитку «Все устройства«.

2. Выберите пункт «Добавить новое устройство» или «+» в верхнем правом углу.

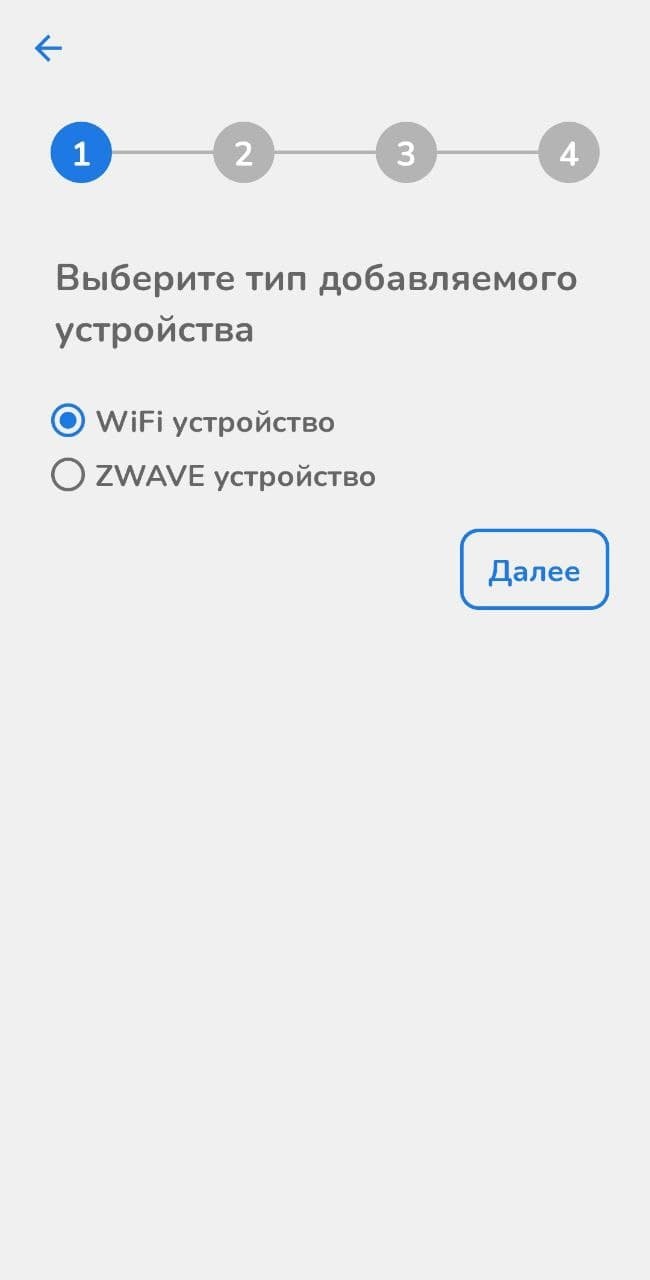

3. На следующем экране выберите тип «WiFi устройство«.

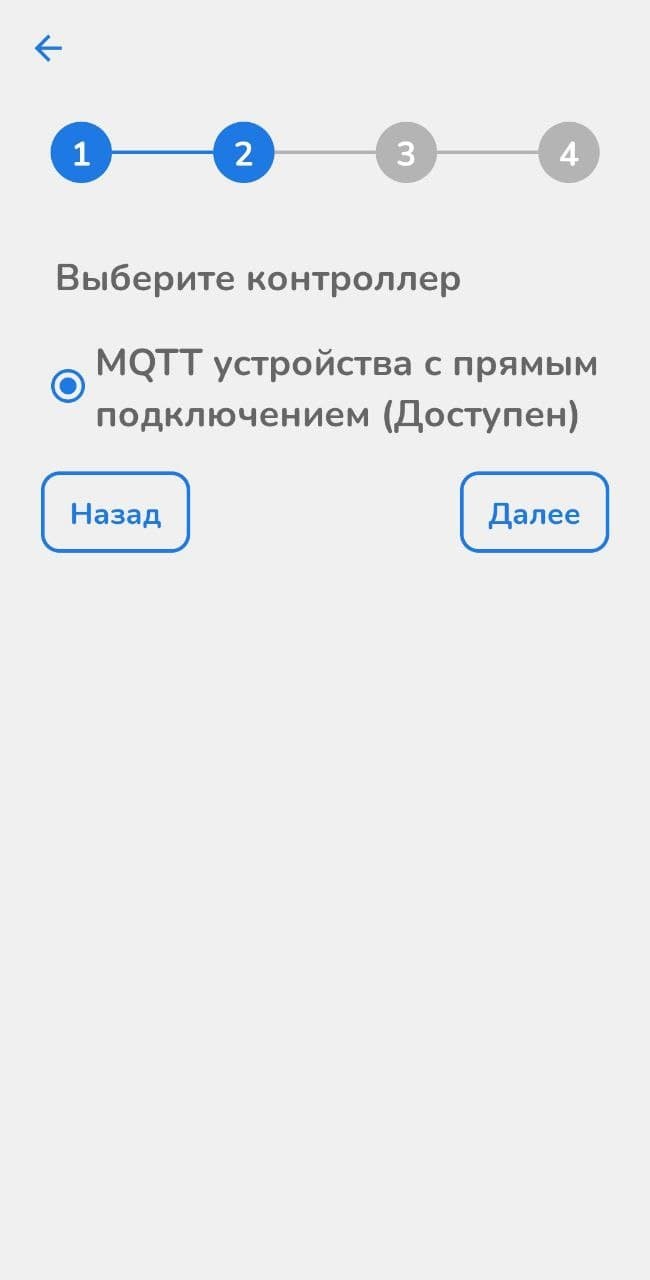

4. Выберите доступный контроллер. Для Wi-Fi устройств это MQTT.

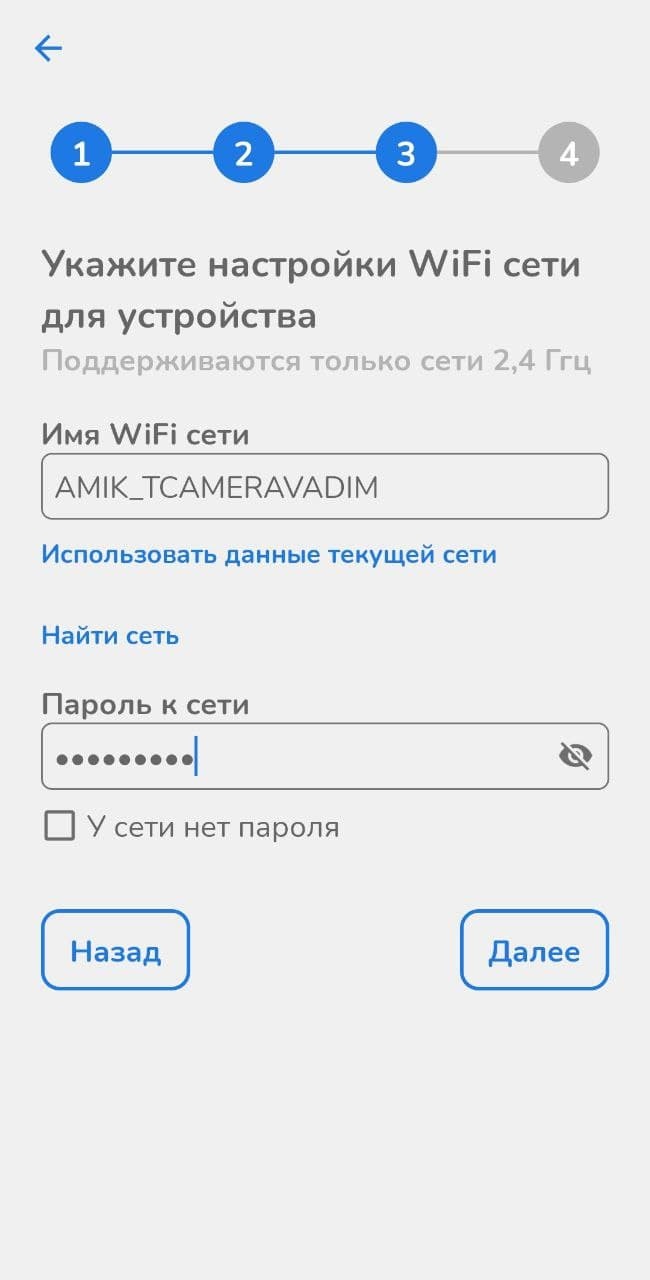

5. На следующем экране выберите имя Wi-Fi сети, к которой должно подключиться реле и ее пароль.

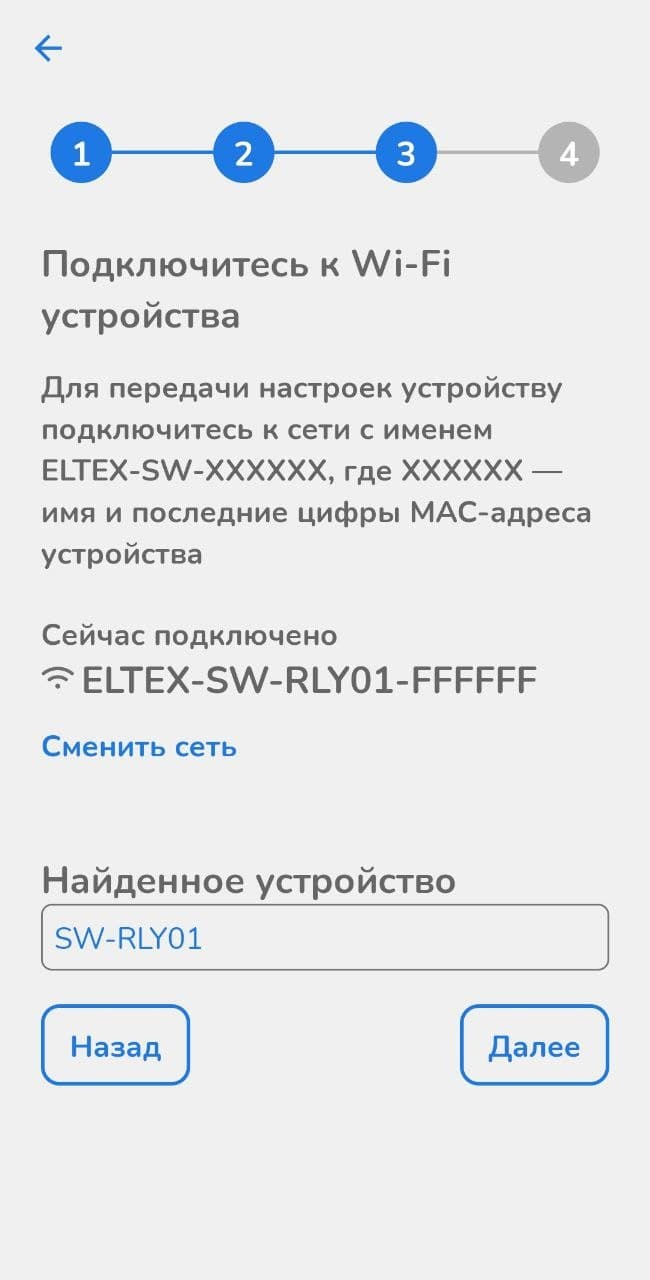

6. Подключите смартфон к Wi-Fi сети реле. Имя Wi-Fi сети «ELTEX-SW-RPY01-FFFFFF», где FFFFFF это часть МАС-адреса реле. Эти символы будут уникальны для каждого устройства. В качестве пароля используется серийный номер со вторым строчным символом. Например, для реле с номером FC7E000001 пароль будет Fc7E000001.

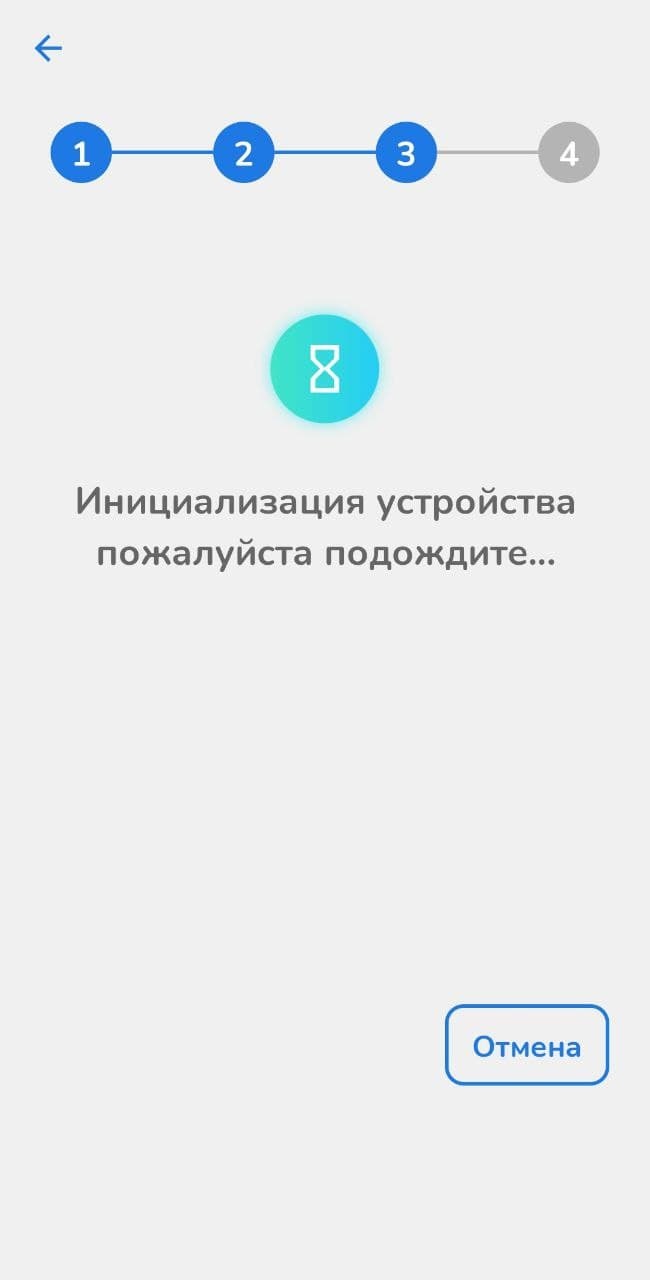

7. На следующем шаге произойдет инициализация устройства и его добавление в платформу.

8. В завершении, перенастройте смартфон на работу с домашней Wi-Fi сетью. Новое реле будет доступно в интерфейсе приложения.

Удаление устройства из платформы

1. Для удаления реле выберите его на экране «Все устройства«. На экране устройства нажмите кнопку «Удалить устройство«.

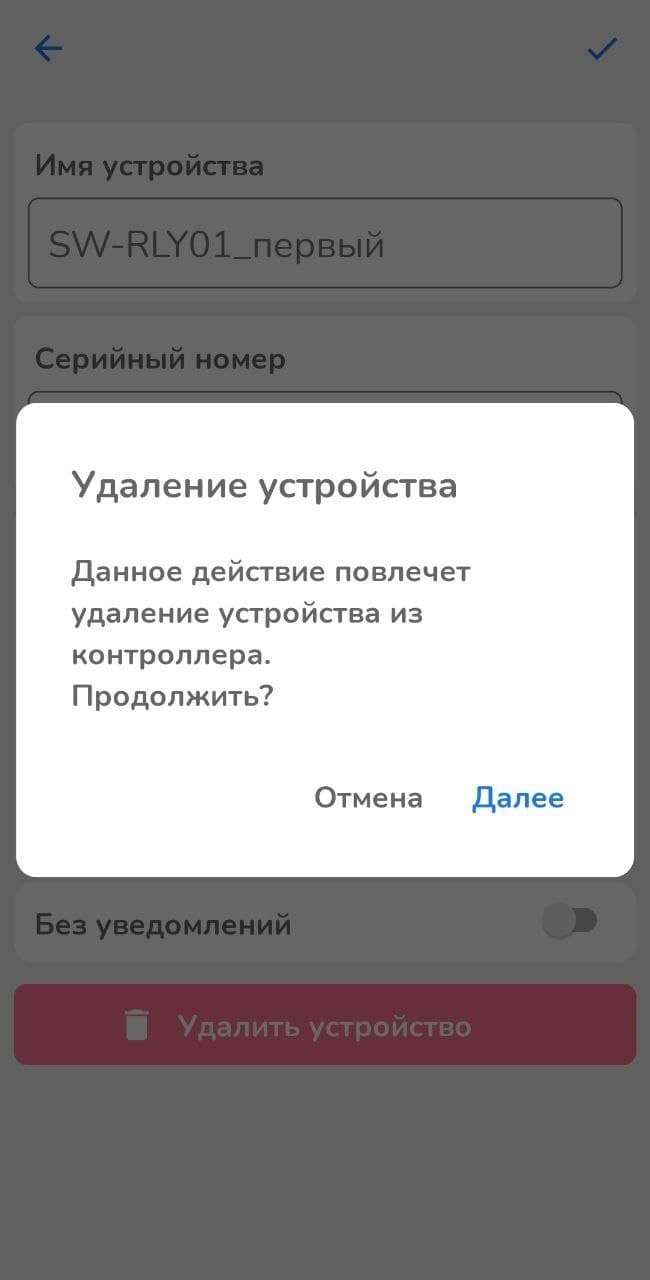

2. В открывшемся диалоге подтвердите действие, нажав кнопку «Далее«.

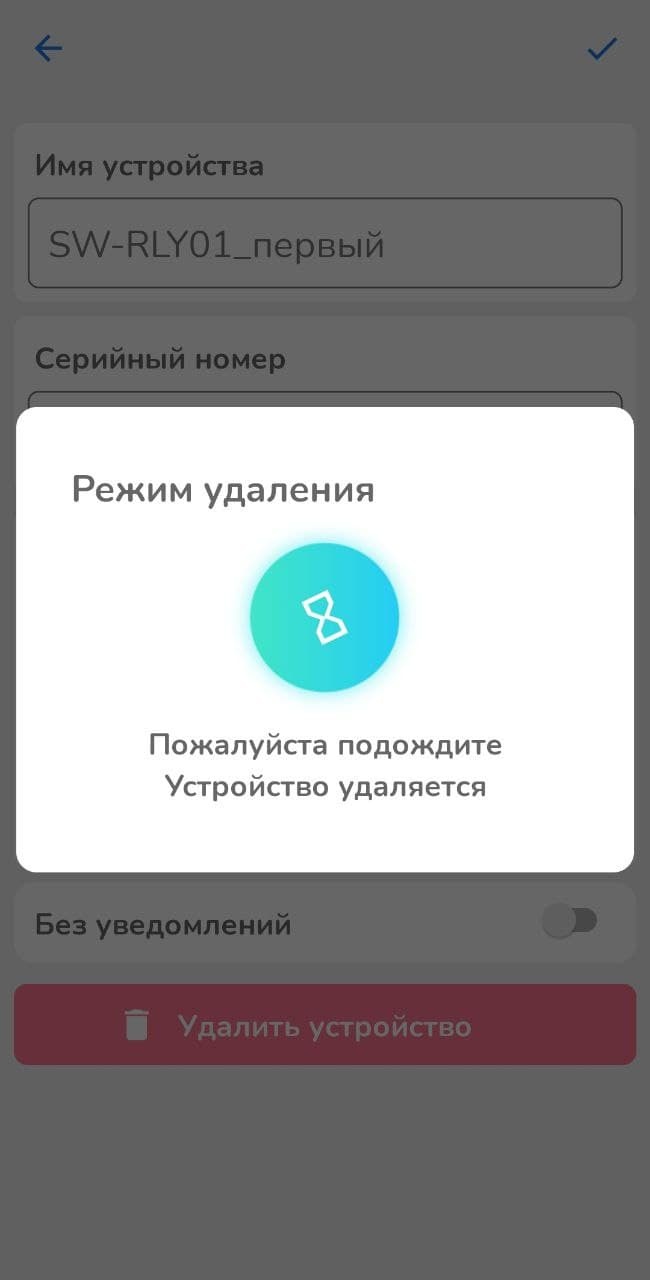

3. Процедура удаления займет несколько секунд.

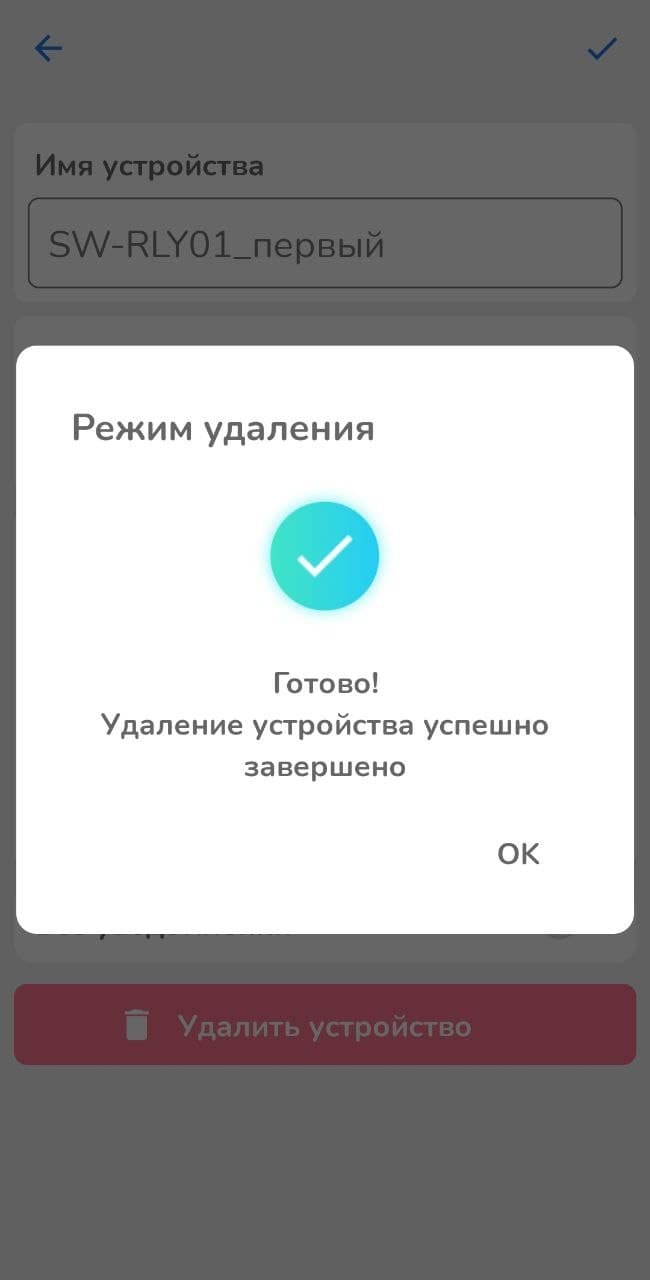

4. По завершению появится сообщение, что устройство успешно удалено.

Сброс к заводским настройкам

Устройство можно сбросить к заводским настройкам, выполнив шесть быстрых нажатий на сервисную кнопку с нижней стороны корпуса. При этом на несколько секунд загорится светодиод, после чего начнет быстро мигать – устройство перешло в режим добавления.
