Устройство и принцип действия выключателя ВМПЭ-10

Маломасляные выключатели серии ВМПЭ широко применяются в комплектных и закрытых распределительных устройствах 6 — 10 кВ. Эти выключатели имеют различное исполнение в зависимости от их назначения. Первые выпуски типа ВМП-10К предназначались для КРУ. Привод к ним поставлялся отдельно. Позднее появились выключатели со встроенным пружинным или электромагнитным приводом типа ВМПП и, соответственно, ВМПЭ. Серии этих выключателей рассчитаны на номинальные токи до 2300 А, а токи отключения до 31,5 кА.

Выключатели максимально унифицированы и отличаются друг от друга по номинальному току, сечением токопровода и размерами выводов, а по номинальному току отключения конструкцией дугогасительных камер и стоек. Также имеются незначительные различия в конструкции в зависимости от места выпуска выключателя.

Тип выключателя условно обозначается следующим образом, например, ВМПЭ-10-1000-20У2 , где В — выключатель, М — маломасляный, П — подвесное исполнение полюсов, Э — электромагнитный привод, 10 — номинальное напряжение, кВ, 1000 — номинальный ток, А, 20 — номинальный ток отключения, кА, У2 — климатическое исполнение и категория размещения.

Температура воздуха окружающего КРУ с выключателем для районов с умеренным климатом от минус 25оС до +40оС. Относительная влажность воздуха не должна превышать 80% при температуре 20 о С. Окружающая среда должна быть взрывопажаробезопасной не содержащей агрессивных газов и паров в концентрации разрушающих металлы и изоляцию, не насыщенной токопроводящей пылью и водяными парами.

Рассмотрим устройство и принцип действия основных частей выключателя ВМПЭ-10 с номинальным током отключения 20 — 31,5 кА. Основные технические параметры выключателя:

Номинальное напряжение — 10кВ

Номинальные токи — 630, 1000 и 1600 А.

Номинальный ток отключения 20 и 31,5 кА

Коммутационный ресурс, число суммарных операций включения и отключения — 10 и 8 соответсвенно.

Механический ресурс — 2000 циклов.

Масса выключателя без масла — 200 кг.

Масса масла — 5,5 кг.

Выключатель состоит из рамы являющейся основанием и прикрепленных к ней на изоляторах трех полюсов. Между полюсами установлены изоляционные перегородки. В раме выключателя размещены электромагнитный привод постоянного тока, главный вал с рычагами и кинематической связью и изоляционная тяга соединяющая валы выключателя и привода. Внутри рамы также установлены отключающие пружины и буферные устройства.

Полюс выключателя состоит из влагостойкого изоляционного цилиндра с металлическими фланцами, корпуса, к которому крепится головка полюса. Сверху полюс закрыт крышкой из изоляционного материала с шариковым клапаном. Снизу полюс также закрыт крышкой. Внутри корпуса полюса размещен механизм перемещения подвижного контакта состоящий из двух рычагов жестко закрепленном на общем валу. Наружный рычаг изоляционной тягой связан с валом выключателя, который через систему рычагов связан с валом привода. Внутренний рычаг шарнирно связан двумя серьгами с подвижным контактом.

К головке полюса крепятся два направляющих стержня. Между ними и подвижным контактом установлены токоотводы (роликовые токосъемные устройства). На нижней крышке установлен неподвижный контакт розеточного типа и маслоспускной болт. Дугогасительная камера состоит из пакета изоляционных пластин. Форма пластин и порядок их укладки образуют дутьевые каналы и масляные карманы, что определяет направление дутья для гашения дуги.

Дугогасительная камера в выключателях с током отключения 20 кА поперечного масляного дутья, в выключателях с током отключения 31,5 кА — встречно-поперечного масляного дутья. Каждый полюс снабжен указателем уровня масла.

При расхождении контактов выключателя между ними возникает дуга, которая испаряет и разлагает масло образуя вокруг себя большое количество газомасляной смеси. Поток газомасляной смеси получая определенное направление в дугогасительном устройстве гасит дугу.

Привод выключателя ВМПЭ-10 состоит из механизма и двух электромагнитов — включающего и отключающего. Электромагнит включения предназначен для обеспечения динамического включения выключателя и состоит из подвижного сердечника со штоком, пружины, катушки и магнитопровода. В нижней части основания установленные резиновые прокладки, служащие буфером сердечнику падающему после завершения процесса включения. В скобе основания имеются вывесы и выступы для установки рычага ручного включения. Электромагнит отключения предназначен для отключения выключателя при получении команды от ключа управления или реле защиты.

Механизм привода представляет собой плоскую рычажную систему и предназначен для передачи движения от штока включающего электромагнита к механизму выключателя и обеспечения свободного расцепления. Оперативное включение выключателя происходит за счет энергии включающего электромагнита привода, а отключение за счет энергии отключающих пружин самого выключателя.

Рассмотрим работу выключателя ВМПЭ-10 при его включении. Включение выключателя происходит при подаче питания на катушку электромагнита включения. При этом сердечник электромагнита втягиваясь в катушку воздействует штоком на ролик силового механизма и далее через серьгу на рычаг выходного вала привода. Другая серьга упирается своим роликом в отключающую собачку, что обеспечивает неподвижность оси ролика отключающего механизма в процессе включения выключателя. Удерживающая собачка под действием скользящего по ее контуру удерживающего механизма отводится влево и западает за эту ось в конце включения удерживая механизм привода во включенном положении.

Вращение выходного вала привода через систему рычагов передается валу выключателя и далее через изоляционные тяги и выпрямляющие механизмы на подвижные контакты выключателя. Происходит включение выключателя. При этом, одновременно растягиваются отключающие пружины выключателя.

Рассмотрим работу выключателя ВМПЭ-10 при его отключении. Отключение выключателя осуществляется его отключающими пружинами при подаче напряжения на катушки отключающего электромагнита или при нажатии кнопки ручного управления. При этом тяга сердечника отключающего электромагнита или кнопка выводит отключающую собачку из зацепления с роликом. Рычаг выходного вала привода начинает вращаться против часовой стрелки, ось ролика силового механизма сходи с удерживающей собачки. Вначале поворота вала привода размыкается цепь питания отключающего электромагнита и его сердечник возвращается в исходное положение. После этого привод вновь готов к включению.

Под действием отключающих пружин через выпрямляющие механизмы приводятся в действие подвижные контакты выключателя. Происходит выключение выключателя.

Механизм свободного расцепления привода дает возможность отключения выключателя не только из полностью включенного положения, как в рассмотренном выше случае, но и из недовключенного положения.

Мы рассмотрели устройство и работу основных частей выключателя ВМПЭ-10 при различных операциях. Надеемся, что эта статья поможет вам при изучении инструкции на выключатель.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Объявления

Если вы интересуетесь релейной защитой и реле, то подписывайтесь на мой канал

ВКЭ-10 проблемы с соленоидом включения (Страница 1 из 2)

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений с 1 по 20 из 34

1 Тема от Мастер гр пс 2012-12-10 20:59:32

• Мастер гр пс
• Пользователь
• Неактивен

• Зарегистрирован: 2012-12-10
• Сообщений: 17
• Репутация : [ 0 | 0 ]

Тема: ВКЭ-10 проблемы с соленоидом включения

Искал в интернете решение моей проблемы – не нашел. Зато обнаружил ваш форум. Мой вопрос не совсем по релейной защите, но может быть кто-то сталкивался с такой проблемой.
Ячейки КРУН-10 К-59, с выключателями ВКЭ-10, Ровенского завода 1992 г.в.
Периодически горят соленоиды включения масляных выключателей. В момент АПВ. Выключатель не включается, соленоид сгорает.
Шинки питания соленоидов запитаны от выпрямительного устройства типа УКП-380. УКП запитан от ТСН 10/0,4 100 кВА. На выходе УКП – 260 В.

С механикой вроде бы не должно быть ни каких проблем. Привод, в общем-то, примитивный. И сгорает не на одном и том же, а на разных. Может, конечно, что-то и упускаем при ремонтах, но с другой стороны, как только не пытаем выключатели при диагностике – ни разу не было ни одного затыка.

Кто-нибудь сталкивался с такой проблемой?
Главный требует технического решения, а я не знаю что и делать.

2 Ответ от strelok111 2012-12-10 21:25:05

• strelok111
• Пользователь
• Неактивен

• Зарегистрирован: 2011-09-23
• Сообщений: 22
• Репутация : [ 0 | 0 ]

Re: ВКЭ-10 проблемы с соленоидом включения

Было бы полезно посмотреть на схему цепей включения выключателя. А поставить реле времени и контакт в цепи с задержкой на размыкание нельзя?

3 Ответ от Мастер гр пс 2012-12-10 21:32:00 (2012-12-10 21:37:18 отредактировано Мастер гр пс)

• Мастер гр пс
• Пользователь
• Неактивен

• Зарегистрирован: 2012-12-10
• Сообщений: 17
• Репутация : [ 0 | 0 ]

Re: ВКЭ-10 проблемы с соленоидом включения

Схему выложу завтра.

Силовая часть работает так:
Команда поступает на контактор, контактор замыкает цепь на питание соленоида, соленоид включает МВ, при включении перекидываются блок-контакты и рвут цепочку питания катушки контактора.

4 Ответ от SVG 2012-12-11 09:01:56

•
• SVG
• guest
• Неактивен

• Откуда: Гондурас
• Зарегистрирован: 2011-01-07
• Сообщений: 3,592

Re: ВКЭ-10 проблемы с соленоидом включения

Проблема наверняка в регулировке приводов. Этого привода вживую не видел, но осмелюсь предположить, что он не сильно отличается от ПЭ-11 или привода минусинских вакуумников. У них при не очень точной регулировке бывает, что рычаги начинают движение и срываются. Соленоид летит до упора вверх и стоит подтянутым. Причём такие вещи проявляются изредка, очень нерегулярно и засечь этот момент при опробованиях бывает невозможно. Ну хлопнули 10 раз — всё работает. а откажет на 15-й раз..
И ещё причина может быть в УКП. В каких-то ситуациях УКП не вытягивает, соленоид стоит под напряжением, а силы не хватает. Соленоид исходит дымом. Случалось, что выпрямитель работает на 2-х фазах (один предохранитель сгорел, остальные целы) и без нагрузки напряжение вроде и нормальное. А при включении выключателя проседает до 100-150В. Тоже соленоид горит.
Одно из лекарств — нормальные автоматы в цепи питания соленоида. Если я правильно помню, соленоид берёт около 60А. Значит автоматы нужны на 16 ампер с характеристикой С. Если АП-50, то на тот же ток 16А с расцепителем на 10Iн. Можно брать на 25А, но время работы теплового расцепителя получается больше. В общем, ток теплового должен быть примерно раза в 4 меньше тока соленоида.

А поставить реле времени и контакт в цепи с задержкой на размыкание нельзя?

Контактору тоже надо ампера 3-4. Сгорят контакты практически любого реле при попытке порвать этот ток. И всё равно не порвут. Останутся сплавленными. Проходили.

5 Ответ от strelok111 2012-12-11 12:56:31

• strelok111
• Пользователь
• Неактивен

• Зарегистрирован: 2011-09-23
• Сообщений: 22
• Репутация : [ 0 | 0 ]

Re: ВКЭ-10 проблемы с соленоидом включения

Контактору тоже надо ампера 3-4. Сгорят контакты практически любого реле при попытке порвать этот ток. И всё равно не порвут. Останутся сплавленными. Проходили.

Я, к сожалению, не участвовал в эксплуатации, но технические характеристики тех же Repol и Finder как мне кажется должны позволять организацию таких цепей, в заявленных параметрах на R15 при 10А номинального тока 20 А коммутируемого тока.
P.S. Работаю с типовой схемой в которой 3 контакта этих реле в цепях включения/отключения соединены последовательно, это в принципе ускоряет увеличение суммарного воздушного промежутка между контактами, но при 220 В является ли эффективным и необходимым для разрыва цепей?

6 Ответ от SVG 2012-12-11 13:16:23

•
• SVG
• guest
• Неактивен

• Откуда: Гондурас
• Зарегистрирован: 2011-01-07
• Сообщений: 3,592

Re: ВКЭ-10 проблемы с соленоидом включения

при 10А номинального тока 20 А коммутируемого тока.

переменного тока

но технические характеристики тех же Repol и Finder. 3 контакта этих реле в цепях включения/отключения соединены последовательно, это в принципе .

Не поможет. У подобных реле зазор между контактами меньше миллиметра. На постоянке при 240В максимальный коммутируемый активный ток 0.2А. При активно-индуктивной нагрузке он около 0,12-0,13А. При 80В на контакт (это если 3 контакта и в идеальных условиях) допустимая активно-индуктивная нагрузка примерно 0,45А. Все эти их 10А обеспечиваются только при 24В постоянки.

Вся инфа из заводской документации, в которой полезно читать не только первую страницу.

Выключатель масляный вкэ с приводом

Блок-контакт включения ВИЕЮ.685179.006

Буфер 5КА.287.029 0,570 кг

Вал механизма для левого полюса 5КА.200.169

Вал механизма для правого полюса 5КА.200.171

Вал механизма для среднего полюса 5КА.200.170

Винт ВИЕЮ.758124.004 20/630, 1000

Винт ВИЕЮ.758124.004-04 20/1600,31,5/ все

Втулка 8КА.212.031 20/630, 1000, вес — 0,067

Втулка ВИЕЮ.713171.001 20/630, 1000

Втулка ВИЕЮ.713171.001-01 20/1600, 31,5/630,1000

Втулка 8ВУ.212.016 31,5/ все, 20/1600

Втулка 8КА.211.032 31,5/ все, 20/1600

Втулка 8КА.212.032 31,5/ все, 20/1600

Втулка ВИЕЮ.711171.002 20/630, 1000

Втулка ( латунь ) 8КА.210.192

Втулка токоотвода 8КА.211.175

Гайка 8КА.946.050 20/630,1000, D=28, вес — 0,025 кг

Гайка 8КА.946.050-02 D=24

Гайка 8КА.946.045 20/1600, 31,5/ все

Камера дугогасительная ВИЕЮ.686425.001 20/630, 1000, вес 0,78

Камера дугогасительная ВИЕЮ 686425.001-01 31,5/все, 20/1600

Катушка включения ВИЕЮ.685421.008 ПЭ-1 31,5 вес-6,3 кг

Катушка включения ВИЕЮ.685421.003 ПЭ-1 20 кА, вес-5,4 кг

Катушка отключения ВИЕЮ.685452.002-03 ПЭ-1, 220 В, вес-0,334 кг

Катушка отключения ВИЕЮ.685452.002-02 ПЭ-1, 110 В, вес-0,340 кг

Колпачок 8КА.307.032 31,5/все, 20/1600 вес- 0,051 кг

Колпачок 8КА.307.049 20/630, 1000 вес-0,04 кг

Кольцо ВИЕЮ.711341.003 20/630,1000,D=23

Кольцо ВИЕЮ.711341.003-01 31,5/все, 20/1600, D=26, вес-0,02 кг

Кольцо пружинное 8ВУ.218.003 20/630, 1000, вес-0,002 кг

Комплект ЗИП

Контакт розеточный ВИЕЮ.685122.002 20/630, 01- 20/1000

Контакт розеточный ВИЕЮ.685122.002-03 все -31,5, 20/1600

Контакт втычной ( O=36 мм) 5КА.551.083 31,5/все , 20/1600 вес-0,458 кг

Контакт втычной ( O=24 мм) 5КА.551.136 20/630, 1000, вес — 0,34 кг

Контакт заземляющий 5КА.510.079

Контакт блокировочный ВИЕЮ.685179.006

Корпус механизма 5КА.003.022 630, 1000, 1600

Ламель 5КА.572.010 20/630, вес — 0,06 кг

Ламель 5КА.572.010-01 31,5/все, 20/1000, 1600, вес-0,06 кг

Манжета 8КА.373.002 идёт в масляный буфер

Механизм 6КА.710.058-02 все ВКЭ-М-10, вес-11 кг

Механизм свободного расцепления ВИЕЮ.303655.003 ПЭ-1, вес-0,51

Монтаж проводки ВИЕЮ.687322.001 (входят: вилка, розетка, гофрированный шланг, провода)

Монтаж проводки ВИЕЮ.687322.002 (входят: вилка, розетка, гофрированный шланг, провода)

Обойма ВИЕЮ.713173.002 20/630,1000

Обойма ВИЕЮ.713172.001-04 31,5, 20/ 1600

Обойма ВИЕЮ.711143.001 31,5 все,20/1600

Перегородка ВИЕЮ.711146.001 20/630, 1000

Полюс выключателя 20/630, 1000

Полюс выключателя ВКЭ-10-20/1600

Полюс выключателя 31,5

Поплавок маслоуказателя ВИЕЮ.306766.001 со стержнем

Привод ПЭ-1 ВИЕЮ.303429.006-01

Прокладка 8КА.371.053 0,0025

Прокладка 8КА.371.089 0,0012

Прокладка 8КА.371.111 0,0013

Прокладка 8КА.371.091 0,003, 31,5/все, 1600/20

Прокладка 8КА.371.094 0,014, 31,5/все, 1600/20

Прокладка 8КА.371.092 0,001

Прокладка 8ВУ.370.035 20/630,1000, вес-0,0025 кг

Прокладка ВИЕЮ.754152.003 0,012, 20/630, 1000

Прокладка ВИЕЮ.754152.004 вес-0,01 кг

Пружина 8КА.281.291 31,5/все, 1600/20

Пружина 8КА.285.016 31,5/все

Пружина ВИЕЮ.753513.011 20/630,1000

Пружина отключения 5КА.281.046 вес-0,940 кг

Разъём СШР | СШР-55

Рычаг вала привода 5КА.231.268

Рычаг ручного включения 5КА.231.210

Сектор 5КА.192.026 вес-0,360 кг

Стержень ВИЕЮ.685174.009 20/630, L=110, D=22

Стержень ВИЕЮ.685174.009-01 20/1000, L=124, D=22

Стержень ВИЕЮ 685174.009-03 20/1600

Стержень ВИЕЮ.715112.020 20/630, L=110, D=22

Стержень ВИЕЮ.715112.020-01 20/1000, L=124, D=22

Стержень ВИЕЮ.715112.020-03 20,31,5/ 1600, L=144, D=22

Стержень 8ВУ.540.024 20/630, 1000, L=175, D=24, вес-0,67 кг

Стержень ВИЕЮ.685174.010 L-264. D=22, 20/630,1000, вес-0,88 кг

Стержень ВИЕЮ.685174.010-01 31,5/все, 20/1600, L=264, D=25

Стержень 8КА.173.022 идёт в поплавок

Стержень направляющий 8КА.540.044 20/630, 1000, L=175, D=28

Стержень направляющий 8КА.540.031-01

Стержень ОК.81-02 (гибрид,D=40 мм на ВКЭ-М-10-1000-20)

Токоотвод ВИЕЮ.685123.004 20/630, вес-0,244 кг

Токоотвод ВИЕЮ.685123.004-01 20/1000

Токоотвод ВИЕЮ.685123.004-03 31,5/ 1600, 20/ 1600

Тяга 5ВУ.234.022 Взамен 8КА.234.181, вес-0,066 кг

Тяга 8КА.234.181 аннулирована

Указатель ( стекло м/у ) 8КА.441.032 вес-0,016

Цилиндр ВИЕЮ.301134.005 20/630, 1000

Цилиндр ВИЕЮ.715551.001 20/630, 1000

Цилиндр ВИЕЮ.715541.001 31,5/ все, 20/ 1600

Шайба НКАИ.758491.002 вес-0,006 кг

Электромагнит отключения ВИЕЮ.677119.002 ПЭ-1 ( 220 В, 1,3 А )

Запасные части к ВКЭ-10 ( большие цилиндры выпуск до 1 марта 1998 г. )

Втулка 8КА.212.015 1600/20, 31,5/ все

Камера дугогасительная 5КА.740.041 31,5/630, 1000

Камера дугогасительная 5КА.740.041-01 20, 31,5/1600, вес 0,96

Кольцо 8КА.711.010 31,5/630,1000, D=25

Кольцо 8КА.711.010-01 20/1600, 31,5/1600,D=29

Контакт розеточный 5КА.551.106-06 20/1600

Контакт розеточный 5КА.551.106-08 31,5/1600

Механизм 6КА.710.058 31,5/все, 20/1600

Обойма 8КА.147.012 31,5, 20/1600, вес-0,061 кг

Обойма 8КА.147.011 31,5/ все, 20/1600

Обойма 8КА.147.013 31,5/ все, 20/1600

Основание 8КА.024.035 31,5/ все, 20/1600

Поплавок маслоуказателя 6КА.349.004 31,5/ все, 20/1600

Стержень 5КА.540.039 31,5/ 630, 1000, L=267, D=24, вес-1,06 кг

Стержень 5КА.540.039-01 20,31,5/1600, L=267,D=28, вес- 1,43 кг

Стержень 8КА.540.034 31,5/ все, 20/1600

Стержень направляющий 8КА.540.031 20/1600,31,5/все , L=172, D=40

Стержень 8КА.540.031-01 L=175, D=40

Токоотвод 5КА.587.010 20/1600, 31,5/1600

Токоотвод 5КА.587.009 31,5/630,1000

Толкатель ( большой цилиндр ) 8КА.235.081 31,5/630,1000, 20/630,1000

Толкатель ( фторопласт большой цилиндр) 8КА.235.081-01 31,5/все

Толкатель ( маленький цилиндр ) ВИЕЮ.713343.001 20/630,1000

Толкатель ( маленький цилиндр ) ВИЕЮ.713343.002 31,5/все 20/1600

Толкатель ( большой цилиндр ) 8КА.235.082 20/1600

Толкатель ( большой цилиндр ) 8КА.235.082-01 31,5/1600

Фланец 8КА.180.067 31,5/ все, 20/1600

Цилиндр 8КА.770.095 20/630,1000

Цилиндр 8КА.770.097 31,5/ все, 20/1600

Контакт в сборе на ВКЭ-А-10-630(1000)/20 включает в себя:

Стержень 8ВУ.540.024 D=24, вес-0,67 кг

Прокладка 8ВУ.370.035 вес-0,0025 кг

Гайка 8КА.946.050-02 вес-0,025 кг

Втулка 8КА.212.031 вес-0,067 кг

Кольцо пружинное 8ВУ.218.003 вес-0,002 кг

Шайба НКАИ.758491.002 вес-0,006 кг

Контакт 5КА.551.136 вес-0,34 кг

Контакт в сборе на ВКЭ-А-10-1600/20,31.5 включает в себя:

Стержень 8ВУ.540.031-01 D=36, для маленького цилиндра

Стержень 8ВУ.540.031 D=36, для большого цилиндра

Контакт 5КА.551.083 вес-0,458 кг

Прокладка 8КА.371.091 вес-0,003кг

Втулка верхняя 8КА.212.032

Втулка нижняя 8ВУ.212.016 для маленького цилиндра

Втулка нижняя 8КА.212.015 для большого цилиндра

Выключатель масляный вкэ с приводом

Выключатель концевой ВПК-2112-БУ2, рычаг с роликом, IP65, IEK

• Код товара 7345859
• Артикул KV-1-2112-1
• Производитель IEK

Выключатель концевой ВК-300-БР-11-67У2-21, рычаг с роликом, ход вправо, cамовозврат, ст. 2- 51мм, IP67, IEK

• Код товара 1307338
• Артикул KV-1-300-1
• Производитель IEK

Выключатель концевой ВП 16Г-23Б-231-55 У2.3, рычаг с роликом, ход вправо, cамовозврат, 1з+1р, IP55, IEK

• Код товара 1331571
• Артикул KV-1-16-1
• Производитель IEK

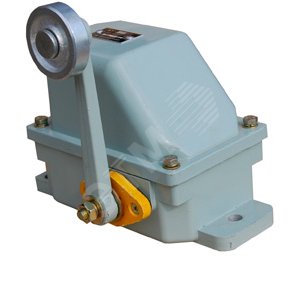

Выключатель концевой КУ-701 рычаг с роликом IP54

• Код товара 9676477
• Артикул ET503883
• Производитель Электротехник

Сделано
в России

Рычаг к XCKJ рег-мый,ролик,сталь

• Код товара 69357818
• Артикул ZCKY43
• Производитель Schneider Electric

ВП15К21-221-54У2.8 (толкатель с роликом, прямого действия)

• Код товара 9180855
• Артикул VP008
• Производитель Электро Трейд

Сделано
в России

ВП15К21А(Б)-231-54У2.8 (рычаг с роликом, прямого дейс твия)

• Код товара 9230384
• Артикул VP010
• Производитель Электро Трейд

Сделано
в России

ВПК 2112-БУ2, рычаг с роликом, IP 67, выключатель путевой(ЭТ)

• Код товара 6821073
• Артикул ET511608
• Производитель Электротехник

Сделано
в России

ВПК-2111 БУ2 (толкатель с роликом)

• Код товара 6319070
• Артикул VP003
• Производитель Электро Трейд

Сделано
в России

ВПК-2112 БУ2 (рычаг с роликом)

• Код товара 2069919
• Артикул VP004
• Производитель Электро Трейд

Сделано
в России

Выключатель концевой 1НО 1НЗ кабель 1м

• Код товара 9765915
• Артикул XCMD2145L1
• Производитель Schneider Electric/OsiSense XC

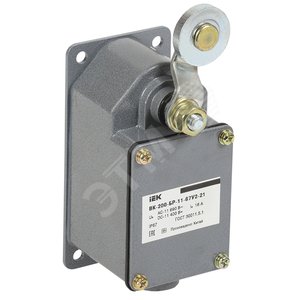

Выключатель концевой ВК-200-БР-11-67У2-21, рычаг с роликом, ход вправо, cамовозврат, ст. 2- 51мм, IP67, IEK

• Код товара 8668291
• Артикул KV-1-200-1
• Производитель IEK

Выключатель концевой ролик-плунжер

• Код товара 504159
• Артикул XCKN2102P20
• Производитель Schneider Electric/OsiSense XC

Сделано
в России

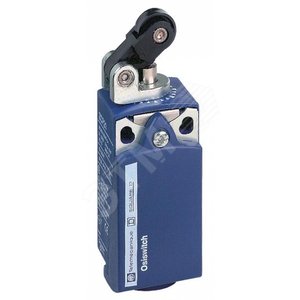

Выключатель концевой ролик-плунжер

• Код товара 4943574
• Артикул XCKP2521P16
• Производитель Schneider Electric/OsiSense XC

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.
