Пежо 406 — все предохранители
Peugeot 406 выпускался с кузовами седан, универсал и купе в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах. За этот период автомобиль получил рестайлинг. Он проходил в несколько этапов. Сразу выпускались переходные модели, а с 2001 пошла серия с полностью новой мультиплексной проводкой. Соответсвенно и схем исполнения блоков несколько. Мы покажем наиболее распространенные варианты блоков с предохранителями пежо 406, их схемы с обозначением, выделим предохранитель отвечающий за прикуриватель, а в заключении предложим для скачивания руководство по эксплуатации в формате pdf.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Предохранители в мотором отсеке
Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.
p, blockquote 3,0,0,0,0 —>
Вариант 1
Где находится данный блок смотрите на фотографии.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Обозначение
p, blockquote 8,0,1,0,0 —>
p, blockquote 9,0,0,0,0 —>
| FM1 | 50A Противоугонная система |
| FM2 | 50A Противоугонная система (цепь от замка зажигания) |
| FM3 | 50A Питание основного блока предохранителей |
| FM4 | 50A Выключатель освещения |
| FM5 | 50A |
| FM6 | 20/40A Вентилятор 1 |
| FM7 | 20/40A Вентилятор 2 |
| FM8 | 40A Электрообогреватель стекла |
| 1 | |
| 2 | 10A ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач |
| 3 | 25A ABS |
| 4 | 20A Работающий двигатель |
| 5 | 15A Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива |
| 6 | 10A Звуковой сигнал |
| 7 | 15A Таймер омывателя фар |
| 8 | |
| 9 | 10A Лямбда-зонд |
| 10 | 10A Топливный насос |
| 11 | |
| 12 | 10A Левая противотуманная фара |
| 13 | |
| 14 | 10A Левая фара дальнего света |
| 15 | 10A Правая фара дальнего света |
Вариант 2
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Назначение
p, blockquote 12,0,0,0,0 —>
| 1 | 10A Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования. |
| 2 | 15A Топливный насос, электроклапан улавливателя топливных паров |
| 3 | 10A Электронный блок |
| 4 | 10A Компьютер двигателя и АКП. |
| 5 | 10A Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла. |
| 6 | 15A Передние противотуманные фары. |
| 7 | 20A Омыватели фар |
| 8 | 20A Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления |
| 9 | 15A Левая фара ближнего света |
| 10 | 15A Правая фара ближнего света |
| 11 | 10A Левая фара дальнего света. |
| 12 | 10A Правая фара дальнего света. |
| 13 | 15A Звуковой сигнал |
| 14 | 10A Насос омывателя ветрового и заднего стекол |
| 15 | 30A Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска. |
| 16 | 30A Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска. |
| 17 | 30A лектрические регулировки положения сиденья пассажира. |
| 18 | 40A Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла |
Вариант 3
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Расшифровка
p, blockquote 15,0,0,0,0 —>
| 1 | 10 | Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования. |
| 2 | 15 | Топливный насос, электроклапан улавливателя топливных паров |
| 3 | 10 | Электронный блок. |
| 4 | 10 | Компьютер двигателя и АКП. |
| 5 | 10 | Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла. |
| 6 | 15 | Передние противотуманные фары. |
| 7 | 20 | Омыватели фар. |
| 8 | 20 | Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления. |
| 9 | 15 | Левая фара ближнего света. |
| 10 | 15 | Правая фара ближнего света. |
| 11 | 10 | Левая фара дальнего света. |
| 12 | 10 | Правая фара дальнего света. |
| 13 | 15 | Звуковой сигнал. |
| 14 | 10 | Насос омывателя ветрового и заднего стекол. |
| 15 | 30 | Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска. |
| 16 | 30 | Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска. |
| 17 | 30 | Электрические регулировки положения сиденья пассажира. |
| 18 | 40 | Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла. |
p, blockquote 16,1,0,0,0 —>
Большинство реле расположены в коробке реле и предохранителей в моторном отсеке или в нижней части панели приборов со стороны водителя, за исключением следующих: реле люка, реле стеклоочистителя, реле вентилятора радиатора.
Блок с предохранителями в салоне
Для доступа поверните соответствующие винты, и при наличии рычага потяните за него.
p, blockquote 18,0,0,0,0 —>
Как добраться к данному блоку, а заодно и к реле можете посмотреть в видео.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Вариант 1
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Обозначение
За прикуриватель отвечает предохранитель номер 1.
Вариант 2
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Описание
p, blockquote 27,0,0,0,0 —>
| 1 | Шнут — Общий для подушек безопасности |
| 2 | 5A Блок управления системой вентиляции. |
| 3 | 10A Приборная панель. |
| 4 | 5A Сигнал + после включения зажигания для интеллектуального коммутаторного блока. |
| 5 | Не используется. |
| 6 | 10A Подрулевые переключатели. |
| 7 | 15A Сирена охранной сигнализации. |
| 8 | 10A Бортовая навигационная система. |
| 9 | 5A Сигнал + аккумуляторной батареи для интеллектуального коммутаторного блока. |
| 10 | 15A Автомагнитола. |
| 11 | 10A Третий стоп-сигнал. |
| 12 | 10A Правый стоп-сигнал. |
| 13 | 20A Электрический стеклоподъемник двери водителя. |
| 14 | 30A Питание заднего электрического стеклоподъемника. |
| 15 | + аккумуляторной батареи разъема буксировочного устройства. |
| 16 | 20A Запоминание регулировок сидений. |
| 17 | 20A Электрические регулировки положения сиденья пассажира. |
| 18 | 10A Подсветка прикуривателя, дисплей, подсветка выключателей, пепельницы, селектора автоматической коробки передач. |
| 19 | 10A Задние противотуманные фонари. |
| 20 | 10A Задний правый и передний левый габаритные фонари. |
| 21 | 10A Задний левый и передний правый габаритные фонари. |
| 22 | 10A Освещение перчаточного ящика, фонарь местной подсветки, косметическое зеркало, плафоны передний и задний, подсветка панели управления стеклоподъемниками, внутрисалонное самозатемняющееся зеркало заднего вида. |
| 23 | 20A Прикуриватель. |
| 24 | Не используется |
| 25 | 20A Автомагнитола. |
| 26 | Не используется |
| 27 | 5A Реле задних электрических стеклоподъемников. |
| 28 | 15A Электрообогреватели сидений. |
| R | 5A Запасной предохранитель. |
| R2 | 10A Запасной предохранитель. |
| R3 | 30A Запасной предохранитель. |
| R4 | 20A Запасной предохранитель. |
| R5 | 15A Запасной предохранитель. |
Вариант 3
Схема
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
Расшифровка
p, blockquote 30,0,0,0,0 —>
| F1 | Шунт | Натяжитель ремней безопасности, подушки безопасности |
| F2 | 5A | Воздушный термистор, система управления вентиляцией |
| F3 | 10A | Стоп-сигналы. педаль сцепления, приборная панель, система круиз-контроля, отключение подушки безопасности пассажира |
| F4 | 5A | замка зажигания для встроенной системы диагностики |
| F5 | — | Запасной |
| F6 | 10А | Блок управления двигателем |
| F7 | 15A | Противоугонная сигнализация |
| F8 | 10А | Дисплей, внутреннее освещение, память сидений, спутниковая навигация, лампа освещения багажного отделения, светодиод противоугонной сигнализации |
| F9 | 5A | (+) аккумулятора для встроенной системы диагностики |
| F10 | 15A | Автомагнитола |
| F11 | 10А | Левый стоп-сигнал, верхний стоп-сигнал |
| F12 | 10А | Правый стоп-сигнал |
| F13 | 20А | Электрический стеклоподъемник двери водителя |
| F14 | З0А | Электрические стеклоподъемники задних дверей |
| F15 | — | (+) аккумулятора для разъема прицепа |
| F16 | 20А | Электропривод и память сидения водителя |
| F17 | 20А | Электропривод сиденья водителя |
| F18 | 10А | Выключатель освещения |
| F19 | 10А | Задние противотуманные фонари |
| F20 | — | Запасной |
| F21 | — | Запасной |
| F22 | 10А | Внутреннее освещение, датчик дождя, память сидений |
| F23 | 20А | Предохранитель прикуривателя peugeot 406 |
| F24 | — | Запасной |
| F25 | 20А | Передние и задние стеклоочистители/омыватели |
| F26 | — | Запасной |
| F27 | 5А | (+) замка зажигания для встроенной системы диагностики |
| F28 | — | Запасной |
| F29 | 10А | Дальний свет левой фары |
| F30 | 10А | Дальний свет правой фары, лампа предупреждения дальнего света |
| F31 | 10А | Ближний свет левой фары |
| F32 | 10А | Ближний свет правой фары, лампа предупреждения ближнего света |
| F33 | — | Запасной |
| F34 | 10А | Передний левый и задний правый габаритный свет |
| F35 | 10А | Передний правый и задний левый габаритный свет, лампы освещения номерного знака, система «круиз-контроля» |
| F36 | — | Запасной |
| F37 | — | Запасной |
| F38 | — | Запасной |
| F39 | — | Запасной |
| F40 | 40А | Вентилятор |
В данном исполнении за прикуриватель отвечает предохранитель номер 23 на 20А.
Руководство по эксплуатации
Дополнительную информацию про ремонт и обслуживание пежо 406 можете получить в инструкции по эксплуатации: «скачать»
Блок предохранителей и реле Peugeot Boxer
Рассматриваем автомобиль Peugeot Boxer 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
Предохранители и реле под капотом Пежо Боксер
Основной блок расположен с левой стороны моторного отсека.
Схема блока предохранителей под капотом Пежо Боксер
Описание — вариант 1
| № | А | Назначение |
| 1 | 40 | Блок питания системы АВS/ЕSР |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания |
| 4 | 20 | Горелка системы программируемого подогрева |
| 5 | 20/ 50 | Реле органов управления системы программируемого подогрева |
| 6 | 40/ 60 | Электровентилятор системы охлаждения (большая частота вращения) |
| 7 | 40/ 50/ 60 | Электровентилятор системы охлаждения (малая частота вращения) |
| 8 | 40 | Кондиционер воздуха |
| 9 | 20 | Насос омывателя ветрового стекла |
| 10 | 15 | Звуковой сигнал |
| 11 | 15 | ЭБУ и реле системы предподогрева дизеля |
| 14 | 7,5 | Фара дальнего света правая |
| 15 | 7,5 | Фара дальнего света левая |
| 16 | 7,5 | ЭБУ двигателя |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | 30 | Цепь электропитания клапанов системы АВS/ЕSР |
| 24 | 7,5 | Блок управления зеркалами |
| 30 | 15 | Передние противотуманные фары |
Описание — вариант 2
| № | А | Назначение |
| 1 | 40 | Питание насоса системы ABS |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания — Стартер |
| 4 | 20 | Подогрев дизтоплива |
| 5 | 20/ 50 | Вентиляция салона с дополнительным программируемым обогревом (+ АКБ) |
| 6 | 40/ 60 | Вентилятор салона, максим. скорость (+ АКБ) |
| 7 | 40/ 50/ 60 | Вентилятор салона, миним. скорость (+ АКБ) |
| 8 | 40 | Вентилятор салона (+ ключ) |
| 9 | 15 | Задняя розетка 12 В (+ АКБ) |
| 10 | 15 | Звуковой сигнал |
| 11 | — | Не используется |
| 14 | 15 | Передняя розетка 12 В (+ АКБ) |
| 15 | 15 | Прикуриватель (+ АКБ) |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 7,5 | Процессор двигателя (+ АКБ) |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя стекол/фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | — | Не используется |
| 23 | 30 | Электромагнитные клапаны системы ABS |
| 24 | 7,5 | Дополнительная панель управления — Складывание наружных зеркал заднего вида (+ ключ) |
| 30 | 15 | Подогрев наружных зеркал заднего вида |
Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.
Описание
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
Предохранители и реле в салоне Пежо Боксер 3
Монтажный блок расположен в нижней части панели управления со стороны водителя.
Схема блока предохранителей в салоне Пежо Боксер 3 (Вариант 1)
Описание
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии «стоп-старт» (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса — Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Схема блока предохранителей в салоне Пежо Боксер 3 (Вариант 2)
Описание
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая — Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса — Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода — Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок — Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов — Задние противотуманные фонари |
Блок предохранителей и реле возле сиденья пассажира Пежо Боксер
Возле сиденья переднего пассажира в стойке есть блок предохранителей.
Схема блока (Вариант 1)
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема блока (Вариант 2)
Описание
| T25 | Внутренне освещение |
| T66 | Реле прикуривателя |
| T30 | Реле габаритов |
| T31 | Дополнительный подогреватель под сидением |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Руководство по эксплуатации Пежо Боксер
Скачать полноное руководство по эксплуатации peugeot boxer, можно здесь — тыц!

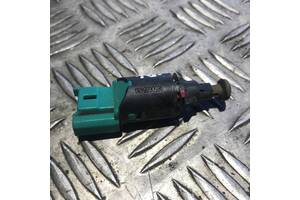

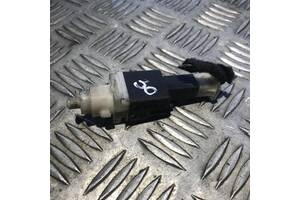

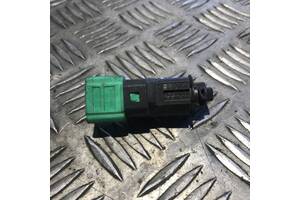

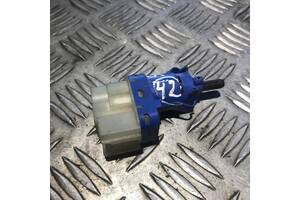

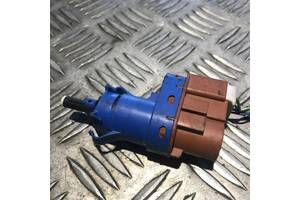

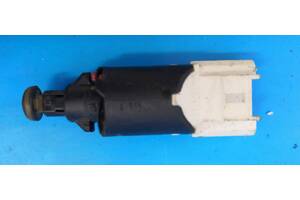

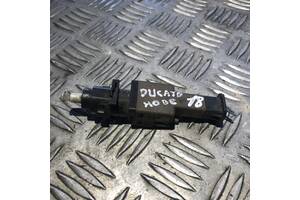

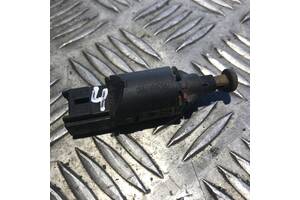

Вимикач стоп-сигналу на Peugeot
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №18,19,20,21,22
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №18,19,20,21,22
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую.
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №16,17
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую.
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую.
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №42
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №16,17
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №18,19,20,21,22
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №16,17
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую.
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую.
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую.
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №16,17
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №37,38
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №30,31,32,33
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №30,31,32,33
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №30,31,32,33
Шановні відвідувачі, ми раді вітати Вас на сайті компанії «Бусмоторс»! Наш інтернет-магазин пропонує вам автозапчастини іноземного виробництва. Також пропонуємо співпрацю, послуги нашого СТО. На весь товар діє гарантія протягом 14 днів(на встановлення). Більше інформаціі за телефоном або на сайті компанії. Прохання ціну та наявність уточнювати у продавця. Дякую. №37,38
Б У ОРИГІНАЛ Состояние отличное. Відправляємо& rsquo; новой почтой.& rsquo; БЕЗ ПЕРЕДОПЛАТИ. Гарантія на установку 14 днів. .
Выключатель стоп сигнала peugeot
| Рейтинг: 3 377 |  |
| Репутация: +3 |  |
Благодарил (а): 18 раз Поблагодарили: 34 раза
Стоп-сигналы постоянно горят при включенном свете
- Цитата
Сообщение LEvSHA » 09 мар 2011, 14:06
Сообщения: 44 Зарегистрирован: 18 фев 2011, 00:00 Откуда: 3й Заречный Стаж: 1985 г. Авто: RAV 4
| Рейтинг: 44 | |
| Репутация: 0 | |
- Цитата
Сообщение кранчик72 » 09 мар 2011, 14:20
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 14:30
Сообщения: 4527 Зарегистрирован: 08 фев 2008, 00:00 Откуда: Тюмень Стаж: 1999 Авто: Renault Sandero :
Награды: 1
| Рейтинг: 23 213 | |
| Репутация: +32 | |
Благодарил (а): 42 раза Поблагодарили: 307 раз
- Цитата
Сообщение AcnupuH72 » 09 мар 2011, 14:48
Сообщения: 71 Зарегистрирован: 21 апр 2010, 00:00 Откуда: Тюмень Стаж: 1997 Авто: Kia Sportage :
Награды: 1
| Рейтинг: 101 | |
| Репутация: 0 | |
Благодарил (а): 1 раз
- Цитата
Сообщение Майор » 09 мар 2011, 14:51
Сообщения: 4527 Зарегистрирован: 08 фев 2008, 00:00 Откуда: Тюмень Стаж: 1999 Авто: Renault Sandero :
Награды: 1
| Рейтинг: 23 213 | |
| Репутация: +32 | |
Благодарил (а): 42 раза Поблагодарили: 307 раз
- Цитата
Сообщение AcnupuH72 » 09 мар 2011, 14:51
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 14:56
Сообщения: 71 Зарегистрирован: 21 апр 2010, 00:00 Откуда: Тюмень Стаж: 1997 Авто: Kia Sportage :
Награды: 1
| Рейтинг: 101 | |
| Репутация: 0 | |
Благодарил (а): 1 раз
- Цитата
Сообщение Майор » 09 мар 2011, 15:00
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 15:09
Сообщения: 4527 Зарегистрирован: 08 фев 2008, 00:00 Откуда: Тюмень Стаж: 1999 Авто: Renault Sandero :
Награды: 1
| Рейтинг: 23 213 | |
| Репутация: +32 | |
Благодарил (а): 42 раза Поблагодарили: 307 раз
- Цитата
Сообщение AcnupuH72 » 09 мар 2011, 15:30
Сообщения: 71 Зарегистрирован: 21 апр 2010, 00:00 Откуда: Тюмень Стаж: 1997 Авто: Kia Sportage :
Награды: 1
| Рейтинг: 101 | |
| Репутация: 0 | |
Благодарил (а): 1 раз
- Цитата
Сообщение Майор » 09 мар 2011, 15:38
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 15:53
Сообщения: 4527 Зарегистрирован: 08 фев 2008, 00:00 Откуда: Тюмень Стаж: 1999 Авто: Renault Sandero :
Награды: 1
| Рейтинг: 23 213 | |
| Репутация: +32 | |
Благодарил (а): 42 раза Поблагодарили: 307 раз
- Цитата
Сообщение AcnupuH72 » 09 мар 2011, 15:59
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 16:05
Сообщения: 2923 Зарегистрирован: 12 янв 2009, 00:00 Откуда: тюмень Авто: Привет из вторчермета! :
Награды: 3
| Рейтинг: 9 366 | |
| Репутация: +20 | |
Благодарил (а): 3 раза Поблагодарили: 48 раз
- Цитата
Сообщение A_nikolaenko » 09 мар 2011, 16:23
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 16:33
Сообщения: 333 Зарегистрирован: 03 ноя 2010, 00:00 Откуда: с леса Стаж: 2000 Авто: солярис new :
Награды: 1
| Рейтинг: 614 | |
| Репутация: 0 | |
Благодарил (а): 1 раз
- Цитата
Сообщение сергуня915 » 09 мар 2011, 20:20
| Рейтинг: 3 377 | |
| Репутация: +3 | |
Благодарил (а): 18 раз Поблагодарили: 34 раза
- Цитата
Сообщение LEvSHA » 09 мар 2011, 22:31
Предохранители и рел пежо боксер 3 с подробным описанием. Все блоки и их схемы. Предохранитель прикуривателя.
Peugeot Boxer начали производить ещё в 1994 году. Огромное количество различных вариантов исполнения, 3 местная кабина, экономичные и не прихотливые двигатели, сделали данную модель очень популярной на рынке. Мы покажем схемы блоков предохранителей и реле с описанием для пежо боксер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годов выпуска, а так же предоставим для скачивания полное руководство по эксплуатации.
Предохранители и реле под капотом
Основной блок находится с левой стороны, под защитной крышкой.
Общая схема блока
В зависимости от года выпуска возможно несколько вариантов расположения элементов.
Обозначение — вариант 1
Обозначение — вариант 2
Тут за прикуриватель и зарядку usb отвечают предохранители номер 9, 14, 15. В противном случае они находится в салоне.
Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
Предохранители на аккумуляторной батареи
На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности. Их располоджение и пример замены аккумулятора можете посмотреть в данном видео.
Блок с предохранителя в приборной панели
В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.
Схема (1 вариант)
Описание
Реальное фото блока
Схема (2 вариант)
Расшифровка
За прикуриватель отвечает предохранитель 44 на 20А.
Блок около пассажирского сидения
В зависимости от комплектации и года выпуска, возможно различное исполнение данного блока.
Схема — вариант 1
Описание
Схема — вариант 2
Обозначение схемы
| T25 | Внутренне освещение |
| T66 | Реле прикуривателя |
| T30 | Реле габаритов |
| T31 | Дополнительный подогреватель под сидением |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Руководство по эксплуатации peugeot boxer
Больше информации про ремонт и обслуживание бежо боксер можете узнать, изучив инструкции по обслуживанию и эксплуатацию: «скачать«.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
Магазины автолитературы :
krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
