Выключатель замка двери ваз 2107

Установка центрального замка на ВАЗ

    165 2 190k
    179 11 232k

Автомобиль ВАЗ 2106, нужно установить центральный замок, установить актуаторы в передние двери.

Заодно нужно заменить провода, привода электростеклоподъемника. Для того, чтобы проделать такие операции нам понадобятся такие инструменты:

  • дрель и сверла,
  • отвертка,
  • пассатижи,
  • кусачки и паяльник.

Так же нам понадобятся центральный замок, крепления и обивки (примерно 20 штук), еще пригодится переходная трубка стойка-дверь, клеммы «мама-папа», термоусадочный кембрик и провода.

Установка актуатора

Первое, что нужно сделать это снять ручку, потребуется открутить три болта крепления.

После ручки открывания двери снимается и облицовка.

Вторую дверь нужно разобрать до такого же состояния. Теперь начинаем снимать обивку двери.

Чтобы снять обивку, поддеваем ее отверткой.

Чтобы закрепить актуатор сверлим отверстия и вкручиваем саморезы.

На фото указаны места для сверления. Тягу актуатора крепится зажимом к тяге замка.

Процесс установки актуатора на передние или задние двери кроме ее места монтажа не отличается, в данном случае рассмотрим установку актуатора на примере задней двери. Приводы устанавливаются вертикально внизу двери под тягой блокираторов. Для крепления используются имеющиеся отверстия двери и идущая в комплекте с центральным замком планка.

Если отверстие имеет большой диаметр, то можно использовать для крепления шайбы или пластины из металла с отверстием 7 мм в центре. Для крепления используем винты и гайки М6. Провода жгута протягиваем через резиновую трубку, через которую проходят провода к красной лампе в торце двери.

Протягиваем жгуты под обивкой пола вдоль передних дверей, заводим через центральные стойки где проходят провода к плафонам освещения салона и выводим наружу в районе верхнего окончания нижней пластиковой накладки (накладка перед этим снята). Привод центрального замка устанавливаем как на рисунке ниже.

После установки приводов в задние двери, подключаем к ним провода, затем проверяем работу центрального замка. Зачастую с передними дверьми проблем не возникает, а с задними может не хватить мощности привода. Для этого нужно будет снять 2 пружинки. Ниже будет приведен наглядный пример, что делать если возникнет такая трудность.

Далее будет описан процесс, как снять пружины. С первой пружиной, которая отмечена на картинке, проблем возникнуть не должно, при помощи отвёртки поддеваем её через технологическое окно. А вот процесс со 2-ой, несколько отличается. Для этого снимаем привод блокиратора, откручиваем клипсу, затем приступаем к откручивании гайки блокиратора, для этого понадобится ключ на 13. Без труда снимаем 2-ую пружину и собираем привод в обратной последовательности.

Ход тяги актуатора должен быть на 4-5 мм больше, по сравнению с ходом тяги замка. Центры хода тяг нужно совместить. Тяга актуатора должна не доходить примерно 2 мм в каждом направлении. Винты зажима нужно сильно затянуть.

Теперь приступаем ко второму этапу — подключение центрального замка на ВАЗ Классика. Первое что делаем на этом этапе, это снятие панели приборов.

Снятие панели и и подключение проводов центрального замка

Не забудьте, что нужно проткнуть точки возле шурупов крепления. Теперь ищем место, в котором проходят провода под панелью приборов в бардачке.

Читать еще:  Как установить одиночный выключатель

Начинаем снимать старые провода, на их место устанавливаем новые.

Начинаем подключать провода актуатора, они прокладываются внутри двери.

Просовываем провода стеклоподъемника и актуатора в трубку.

Всего получилось 7 проводов, они с большим трудом, но проходят. Теперь начинаем прокладывать провода сквозь отверстия, одной стороны их мы тянем под панель приборов, а с другой бардачок.

Не забываем установить проходную трубку.

Теперь подсоединяем провода к разъемам.

Предохранитель должен крепиться к разъему, а сам разъем нужно соединить с блоком ЦЗ.

К корпусу авто нужно присоединить минусовой провод ЦЗ (его скорее всего понадобится удлинить). Плюсовой провод нужно подсоединить к предохранителю №1.

Выключатель замка двери ваз 2107

АртикулНаименование
Ссылка
10519401Шайба 6
10615471Шайба 6 стопорная
10902421Болт М6х20
12599171Шайба 5 стопорная
12605270Шайба 5 стопорная
12606871Шайба 6 стопорная
13273901Винт М5х10
13312701Винт М6х10
15896411Гайка М5
2101-6105146Тяга выключения замка
2101-6105162Поводок тяги замка
2101-6105238Пружина
2101-6205094Гнездо шарового пальца
2101-6205127Шайба
2101-8406162Держатель
2103-6105125Кнопка
2105-6105012Замок правый
2105-6105012-10Замок правый
2105-6105013Замок левый
2105-6105013-10Замок левый
2105-6105096Тяга правая
2105-6105097Тяга левая
2105-6105121-10Тяга
2105-6105140Валик правый
2105-6105141Валик левый
2105-6105150Ручка наружная правая
2105-6105151Ручка наружная левая
2105-6105204Фиксатор замка правый
2105-6105205Фиксатор замка левый
2105-6105240Тяга наружная привода
2105-6105240-10Тяга
2105-6105256-01Уплотнитель
2105-6105410Выключатель замка правый
2105-6105411Выключатель замка левый
2105-6105416Скоба
2105-6105418Уплотнитель
2105-6105418-10Уплотнитель
2107-6105180Ручка двери задка внутренняя
2107-6105197Облицовка
2108-6105125Кнопка
12105-6100040-01Комплект замков

ООО «ДОЖДЬ».
Автозапчасти и товары
для умелых рук

Оптом и в розницу
Со склада и под заказ

Выключатель замка двери ваз 2107

Этот товар выбрали 16 покупателей

  • Описание
  • Доставка и оплата
  • О товаре
  • Отзывы (0)

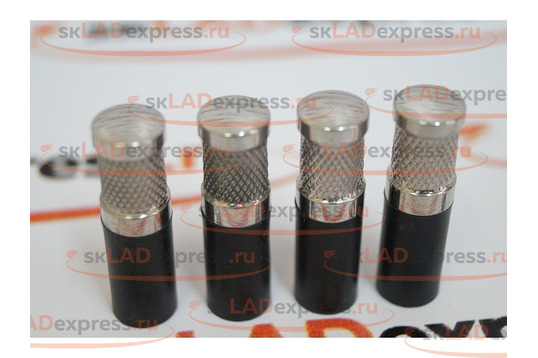

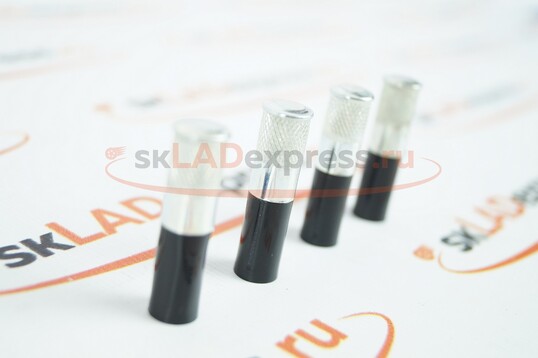

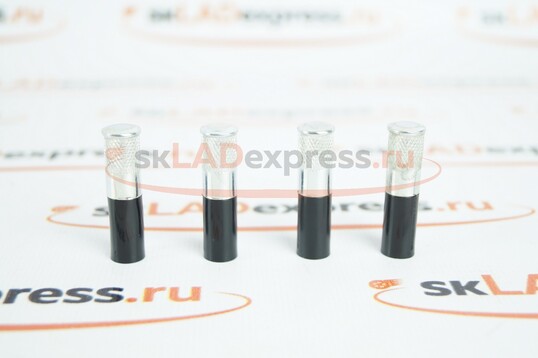

Комплект кнопок индикации запирания отпирания дверей хромированных на ВАЗ 2101-03, 2104, 2105, 2106, 2107

Хотите преобразить вид салона вашей Классики? Уже успели поменять обивки дверей, но чего-то не хватает? Заводские кнопки отпирания запирания дверей выглядят не очень современными. Оно и понятно, стандартные заводские, кнопки не обновлялись уже очень давно. Отличным дополнением к Вашему салону станут хромированные кнопки для запирания отпирания дверей.

Комплект: 4 шт.

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Приятных покупок!

Комплект хромированных кнопок запирания дверей на классику ВАЗ 2101- 2107

С целью повышения безопасности и сохранности транспортного средства на него, как правило, устанавливаются замки. Они служат для запирания и отпирания дверей в том случае, когда не сработала центральная кнопка. На отечественные автомобили устанавливаются системы с дистанционным управлением. Для того чтобы снаружи автомобиля можно было увидеть закрыты двери или открыты используются кнопки дверей ВАЗ 2107 или другие модели классики. Также некоторые водители стремятся полностью поменять внутреннее убранство салона. Но заводские элементы могут иметь потертый вид. Тогда лучшим решение станет заменить кнопки.

На сайте «skLADexpress» представлен широкий ассортимент продукции. Изделия имеют современный вид, они прочные и надежные. В состав комплекта входят по 4 элемента – на каждую дверцу по одной кнопке. Такие изделия подойдут на различные серии ВАЗ – 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Особенности товара:

Мы предлагаем автомобилистам хромированные кнопки, которые дополнят салон машины, сделают его внешний вид завершенным. Такие элементы отличаются следующими показателями:

  • прочность и долговечность;
  • качество и надежность;
  • применение только проверенных материалов.

Благодаря таким изделиям механизм запирания и отпирания дверей будет работать без поломок. Кнопку блокировки дверей 2105или на авто другой серии найти в каталоге несложно. Каждая деталь имеет свой артикул. Такой товар реализуется под номером 1895.

Стоимость продукции – доступная. Каждый автомобилист может себе позволить установить современные хромированные кнопки запирания дверей в салон, тем самым повысив безопасность авто. Цена указывается за комплект.

Выключатель (замок) зажигания — снятие и установка, проверка и замена контактной группы ВАЗ-2107

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

3. Снимаем кожухи вала рулевой колонки (см. «Кожухи рулевого вала — снятие и установка»).

4. Отсоединяем колодку жгута проводов от контактов выключателя (замка) зажигания.

5. Вставляем ключ в замок зажигания. Переводим ключ в положение «0» и слегка поворачиваем рулевое колесо вправо-влево для того, чтобы разблокировать рулевой вал.

6. Крестовой отверткой отворачиваем два винта крепления замка к кронштейну рулевого вала.

7. Отверткой или другим подходящим инструментом через боковое отверстие в кронштейне утапливаем фиксатор замка и вынимаем замок из отверстия кронштейна.

Проверка

Для выполнения работы потребуется мультиметр.

Для проверки контактной группы попеременно (в соответствии с табл. 13.4) подсоединяем щупы омметра к выводам выключателя зажигания и проверяем коммутацию контактов при различных положениях ключа. У исправной контактной группы сопротивление должно стремиться к нулю. Если сопротивление больше нуля, то контакты загрязнены или подгорели.

Таблица 13.4. Коммутация контактов выключателя (замка) зажигания

Положение ключа в замке зажиганияКонтакты, находящиеся под напряжениемВключаемые цепи
30 и 30/1
I30-INTНаружное освещение, очистители и омыватель ветрового стекла
30/1-15Обмотка возбуждения генератора, система зажигания, система управления пневмоклапаном карбюратора, система питания и управления (для впрыскового двигателя), указатели поворотов, контрольные приборы, отопитель, обогрев заднего стекла, фонари заднего хода
II30-INTСм. положение I
30/1-15См. положение I
30-50Стартер
III30-INTСм. положение I

Замена контактной группы

1. Поддев отверткой, вынимаем из проточки в корпусе замка стопорное кольцо.

2. Извлекаем контактную группу из корпуса замка.

Сборка

1. Устанавливаем контактную группу замка, совмещая широкий выступ А на контактной группе с широким пазом Б на корпусе замка и при этом совмещаем паз В в торце оси контактной группы с торцовым выступом Г оси замка.

2. Установка снятых деталей выполняется в обратной последовательности.
