Как соединить выключатель с лампой схема

Схема длинного коридора Санкт-Петербург —

Всегда есть дверь, а значит и свободное пространство над .

В длинном узком коридоре обставленном образцы гостиных фото 1 стены, антресоль можно делать на всю ширину под потолком и в открытых и в закрытых частях. Лавка с местом холодный бежевый обуви Если влазит узкий шкаф, то ближе к входной двери должна влезть и зона с полкой или тумбой для обуви, которая по совместительству будет и сиденьем.

Корищора обувь намного удобней сидя. При этом вы не будете опираться на стены и пачкать .

Этот провод подключается к корпусу светильника. Причем абсолютно не важно как вы их соедините. Можно даже перепутать цвета. Но лучше все же придерживаться мебель для маленькой квартиры, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

То есть выключателей в цепи будет 3, 4 кьридора т.

Выключатель длинный коридор схема

Казалось бы нужно взять еще один проходной выключатель и. Однако выключатель с тремя клеммами здесь уже не подойдет.

  • Для каждого типа прихожей есть свои рекомендации и выигрышные решения.
  • Схема управление светом с 2-х и 3-х мест.
  • Модульная мебель для прихожей Мебель для прихожей в маленький коридор Привычный набор мебели: шкаф для верхней одежды, открытая вешалка или крючки для повседневных вещей, решетка для грязной обуви и полка для сухой или узкая обувница шкаф для обуви , тумбочка или комод для хранения мелочей.

Так как соединяемых проводов в распредкоробке будет четыре. Здесь вам на помощь придет перекидной, или как его еще письменные столы у окна крестовой, перекрестный, промежуточный выключатель.

Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

Выключатель длинный коридор схема Санкт-Петербург

И устанавливается он как как закрепить плинтус на столешнице кухни таки в промежутке между двумя проходными.

Находите в распаечной коробке два второстепенных не основных провода от первого и второго проходного выключателя. Рассоединяете их, кгридора подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход ориентируйтесь по стрелочкама те что уходят на второй — к выходным клеммам. Всегда проверяйте схему на выключателях!

Зачастую бывает, что вход и выход у них находится на одной стороне верх и низ.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не. Достаточно завести туда концы 4-х жильного кабеля от .

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ. Как правильно подключить проходные выключатели для независимого управления освещением из двух мест. Давайте подробнее рассмотрим эту кухни разных стилей подключения, состоящую из двух проходных выключателей.

В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена. У меня на лестнице — перед лестницей включил, в комнате выключил.

К сожалению, сейчас найти вменяемых электриков, которым можно просто дать задание, и как из однокомнатной беспокоиться о результате — сложнее, чем купить два выключателя и кабель.

Дизайн Коридора в Квартире: Фото (реальные) + Идеи и Решения Санкт-Петербург

Проще сделать самому. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения. Еще одна распространенная ошибка — неправильное подсоединение перекрестных. А между тем у крестового выключателя схема кровать ребенку 6 лет механизм переключения совсем иной.

И подключать провода нужно крест-накрест. Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен. Будет неприятно, когда при замене, лампа просто может взорвать перед глазами.

Комментарии к статье: 62 Проходной выключатель.

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

Схема выключателей для длинного коридора

Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Лучший вариант здесь, применение импульсных реле.

А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели? Можно, при этом все затраты будут в районе рублей.

Читать еще:  Сенсорный выключатель света для настольной лампы

Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения длинного группы светильников из двух и более точек.

Часто эти выключатели ещё называют дублирующими или перекидными.

Область применения Лестницы — выключатели кухня в современном стиле фото на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.

Спальни — один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати.

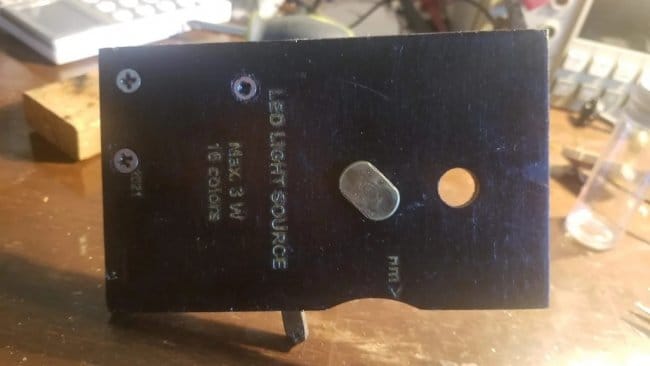

Светодиодный источник света с разной длиной волны


2000 нм). Мощность светодиода регулируется от 0,1 Вт до 3 Вт. Такое устройство просто в изготовлении и может использоваться во многих приложениях, где требуются разные длины волн.

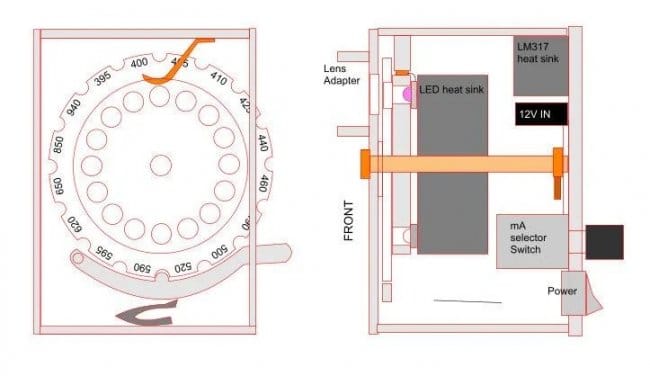

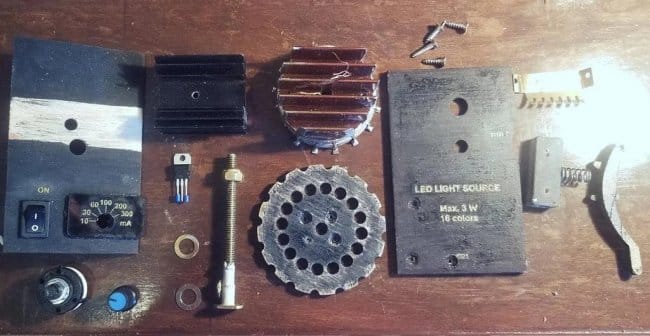

Рисунок ниже показывает общую конструкцию. Светодиоды будут удерживаться на вращающемся диске. Поворачивая диск можно выбрать светодиод с необходимой длиной волны. Вращающийся светодиодный диск будет удерживаться на месте подпружиненным зажимом или храповым механизмом. Основания светодиодов крепятся к радиатору, и вся сборка будет вращаться вокруг оси.









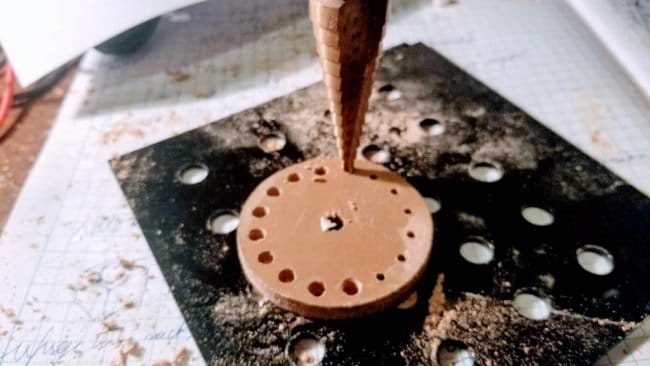

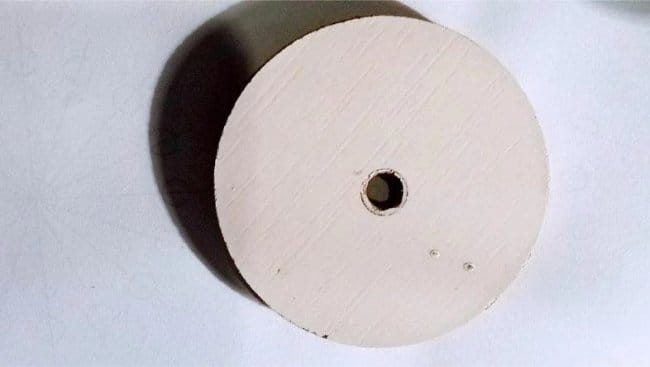

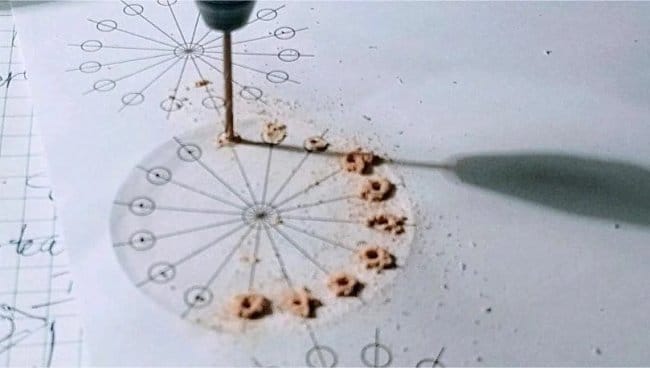

Шаг третий: сборка лазерного диска

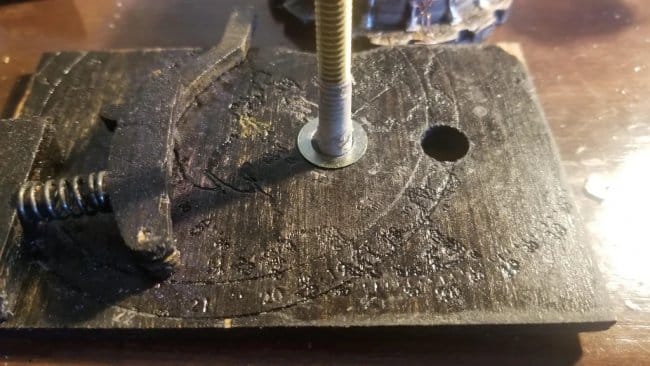

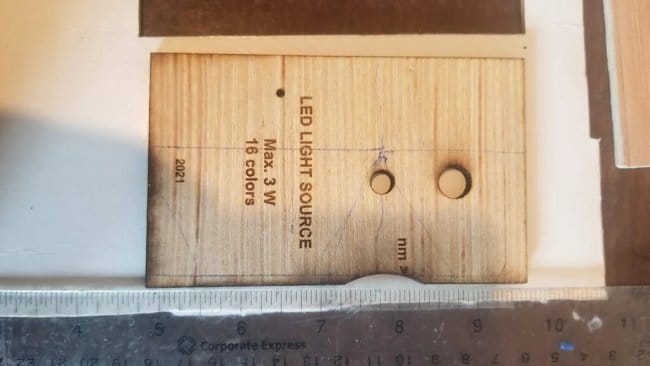

Сначала он прикрепил к передней панели подпружиненный храповик. Затем установил латунный болт в отверстие в передней панели и поставил шайбу.

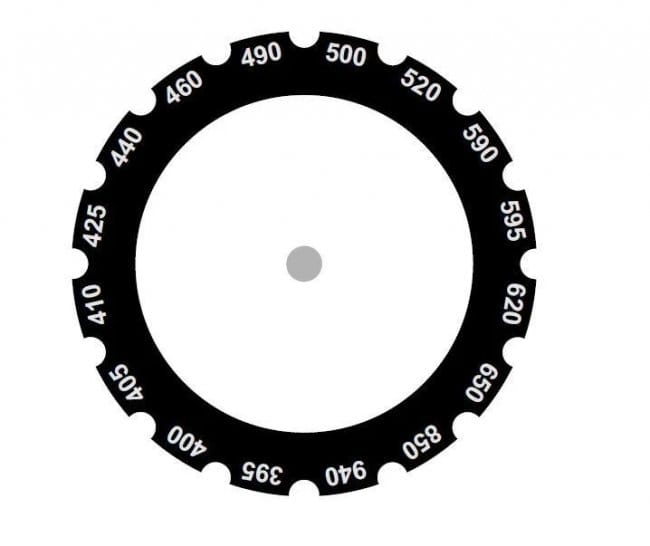

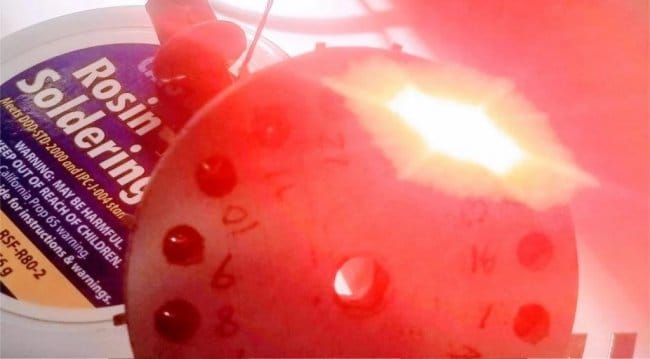

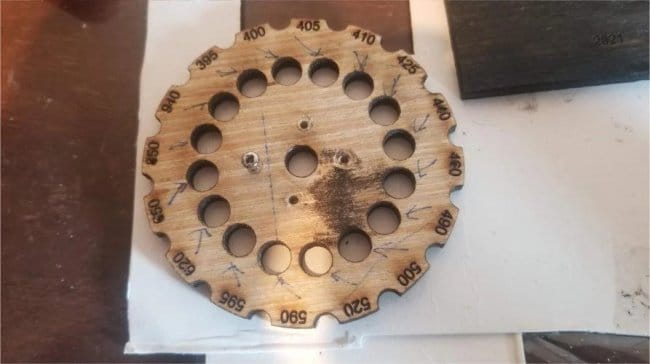

Прикрутил диск с наклеенной этикеткой к светодиодному диску. Этикетка смещена к светодиоду примерно на 90 градусов.

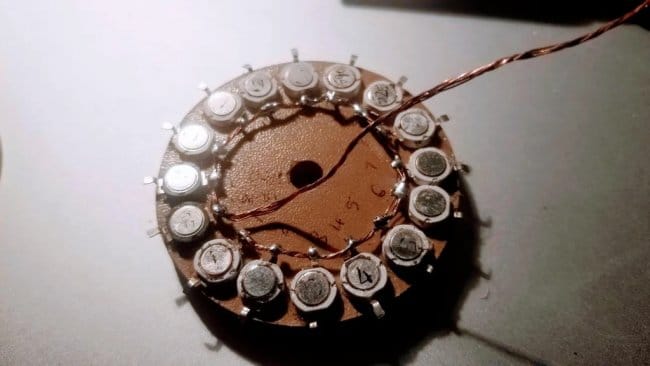

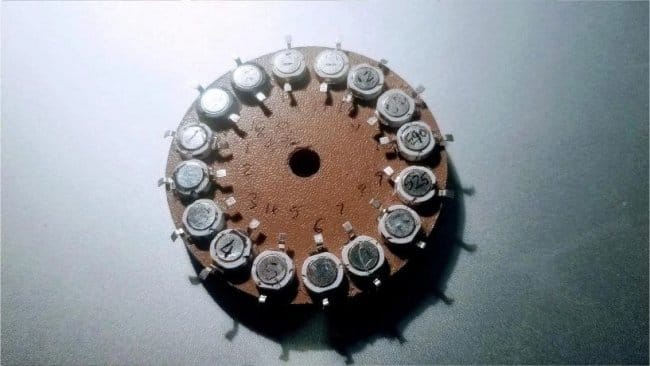

Отрицательные выводы каждого светодиода припаял к небольшим латунным винтам, которые вкручиваются в светодиодный диск. Головки латунных винтов будут соприкасаться с небольшой бронзовой металлической полосой на передней панели.

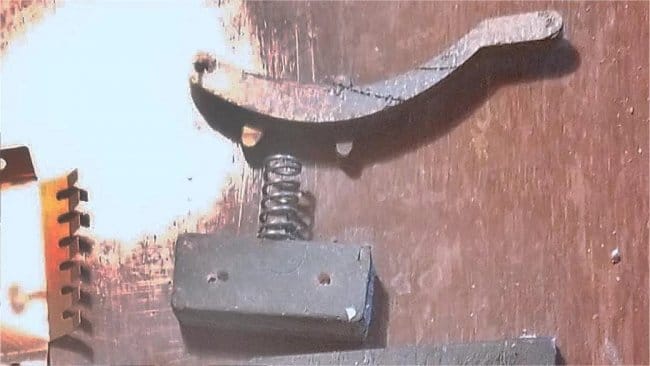

Подпружиненный храповик теперь будет удерживать колесо на месте. Чтобы повернуть диск и установить другой светодиод, храповик должен быть освобожден. Для этого нужно потянуть рычаг вниз.

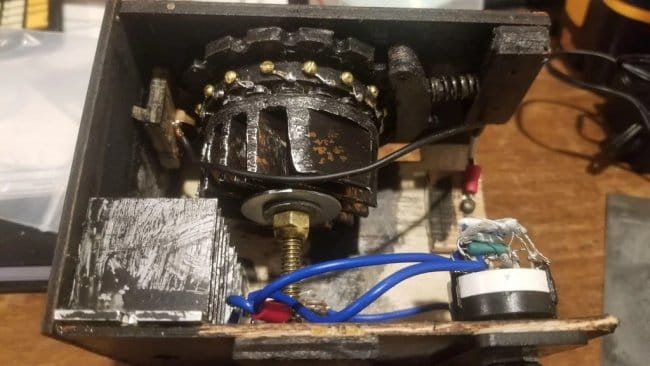

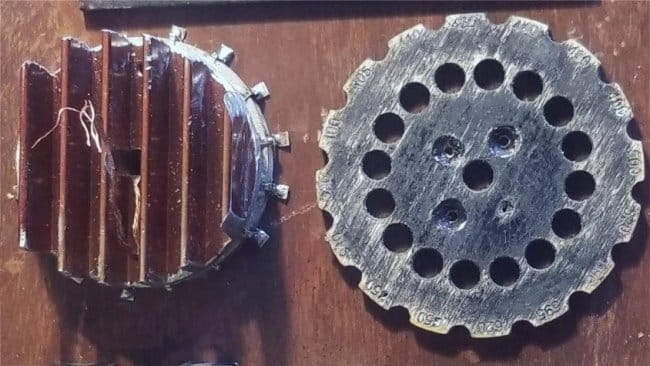

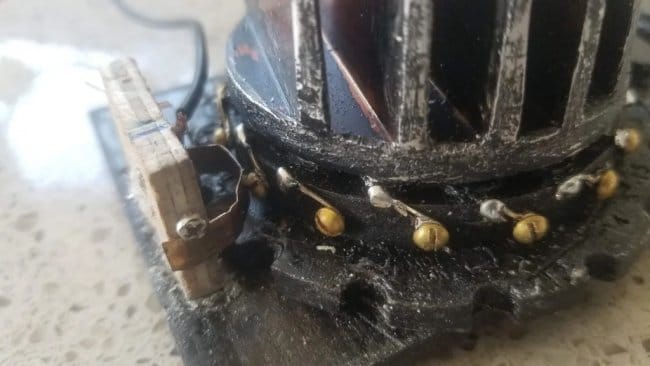

Узел светодиодного колеса устанавливается на латунный болт. Металлический контакт, который соприкасается с головками винтов, крепится к куску фанеры, который, в свою очередь, крепится винтами к передней панели. На радиатор устанавливалась шайба и к этой шайбе припаивается провод, соединяющий положительные выводы.




Шаг четвертый: схема

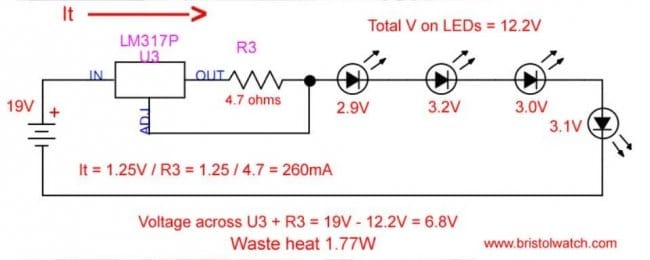

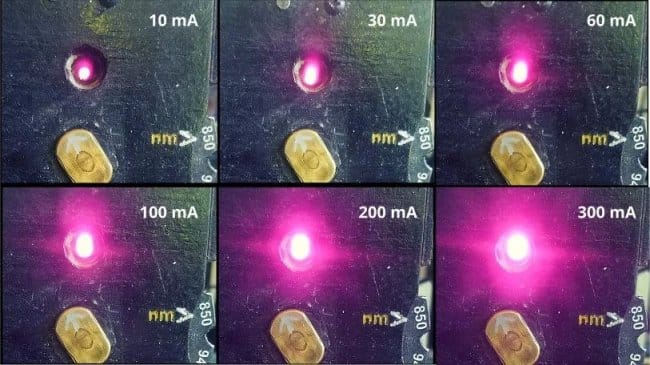

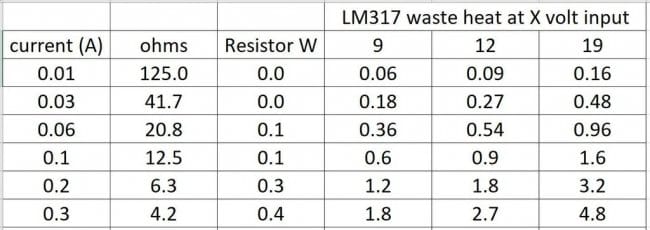

Для работы светодиодов мастер рассчитал значения резисторов для различных токовых выходов, от 10 мА до 300 мА. Он также рассчитал требуемую номинальную мощность резисторов и количество тепла, выделяемого LM317 при различных входных напряжениях.

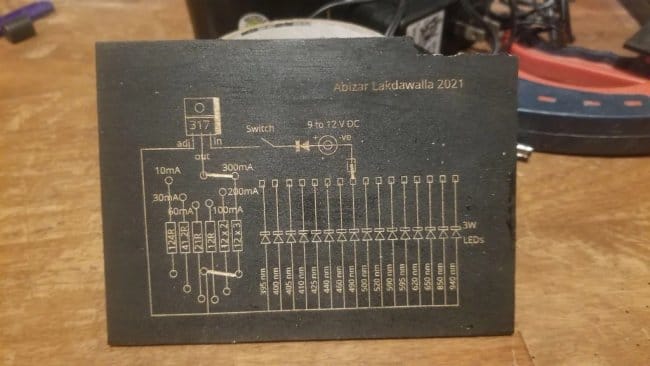

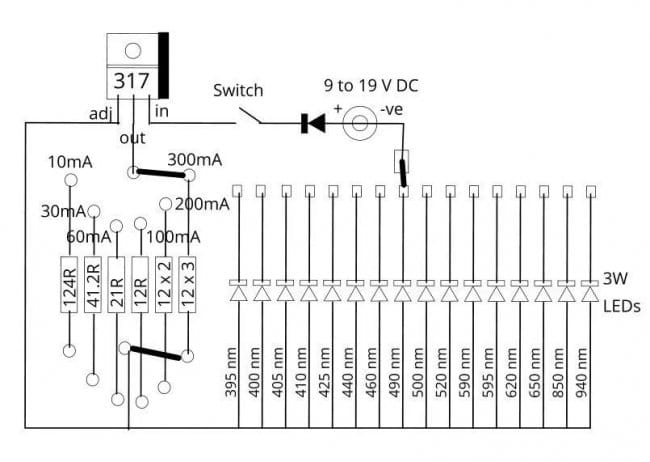

Принципиальная схема показана с питанием от разъема постоянного тока. Диод включен последовательно, чтобы предотвратить обратное напряжение и немного понизить входное напряжение. Переключатель управляет питанием, подаваемым на входной вывод LM317. Общие положительные выводы светодиода подключены к регулировочному контакту LM317. Резисторы переключаются путем поворота 6-позиционного переключателя, подключенными между регулировочным и выходным контактами LM317.




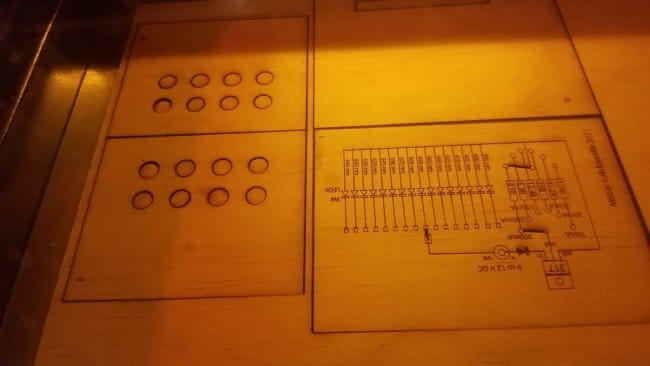

Шаг пятый: сборка

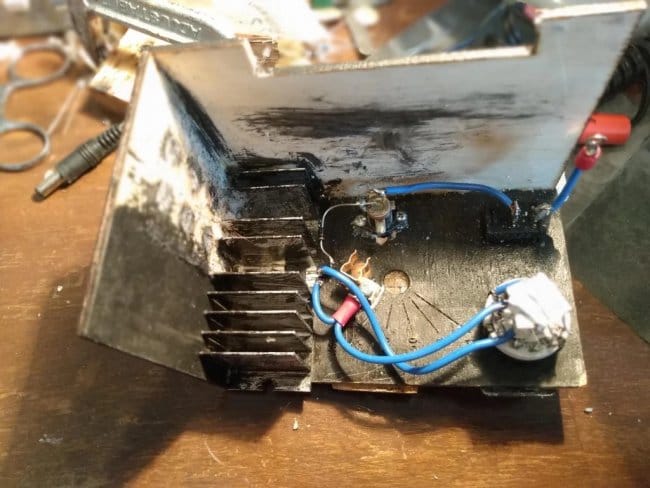

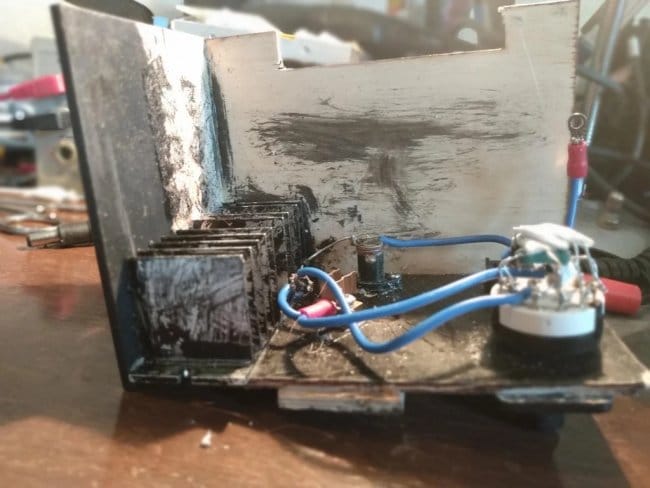

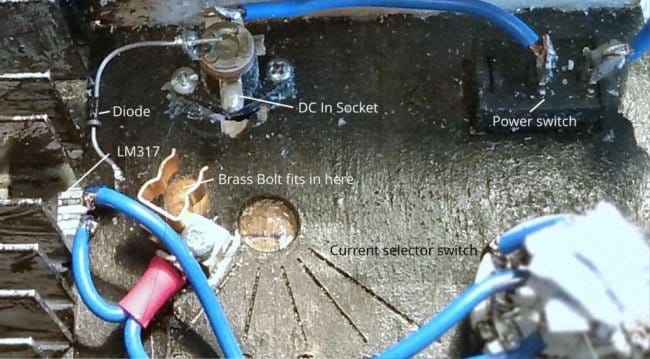

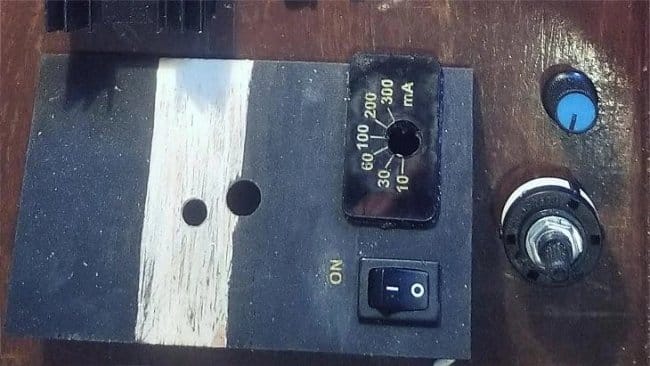

Входной разъем постоянного тока, выключатель питания, LM317, радиатор и поворотный переключатель крепятся к задней панели. Диод 1N4001 припаян к плюсовому выводу входного разъема постоянного тока, а затем к входному контакту LM317.

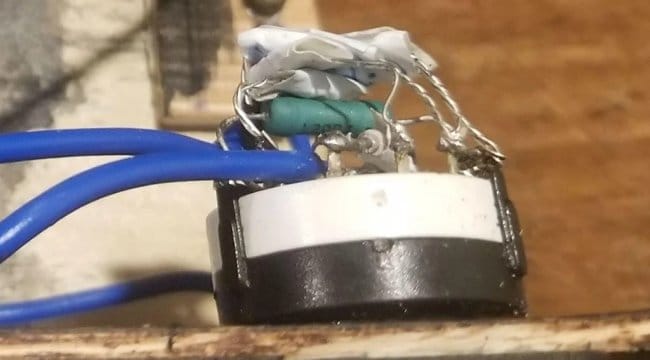

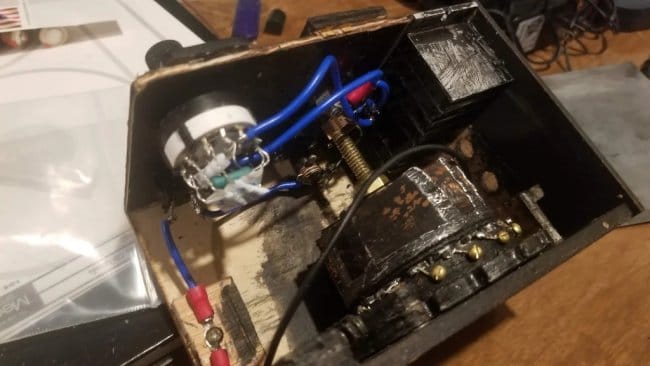

Выход LM317 соединен с латунным зажимом. Выходной контакт также подключен к 1-й общей клемме поворотного переключателя. Центральный штифт LM317 подключен ко 2-му общему выводу поворотного переключателя с его блоком резисторов.

Провод от выключателя питания с отрицательным напряжением подключается к клемме. Этот провод будет соединен с проводом от металлической полосы, которая контактирует с латунными головками винтов на дисковом колесе светодиода.








Асинхронный двигатель с короткозамкнутым ротором схема включения 220в

Схема подключения электродвигателя к сети 220 вольт

Для того чтобы разобраться, как подключить электродвигатель конкретного типа, необходимо понимать принципы его работы и особенности конструкции. Существует множество электродвигателей разных типов. По способу подключения к сети переменного тока они бывают трехфазные, двухфазные или однофазные. По способу питания обмотки ротора делятся на синхронные и асинхронные.

  • Принцип действия
  • Двухфазный синхронный электродвигатель
  • Трехфазный синхронный двигатель
  • Трехфазный асинхронный двигатель
  • Однофазный асинхронный электродвигатель
  • Схема включения
  • Подсоединение к однофазной сети
  • Подключение на 220 вольт
  • Как включить однофазный асинхронный двигатель
  • Работа с деревом
  • регулятор оборотов
  • асинхронный двигатель
  • станки
  • ремонт электроинструмента
  • Обзор инструмента.
  • токарный по дереву
  • Лазерный гравёр из Китая
  • Кирпичное барбекю
Читать еще:  Почему выключенные светодиодные лампы горят при выключенном выключателе

Одна из разновидностей конденсаторных двигателей.

42 комментария:

Добрый день, Александр.
Купил электродвигатель ИВ 98 Е 220 50 гц 0.9 кват 3000 об. Как оказалось он относится к конденсаторный двухфазным двигателям. Подключил в сеть, а он гудит и не разгоняется. Вскрыл крышку, подключен 1 рабочий конденсатор на 23 микрофарада. Подскажите если поставить дополнительный пусковой конденсатор на 40 микрофарад, будет ли достаточно? Или все же увеличить рабочий конденсатор? Спасибо.

Это у вас вибратор? Купили новый или бу?

Новый с завода Красный маяк. Площадочный вибратор. В паспорте написанно тип: асинхронный однофазный конденсаторный с короткозамкнутым ротором.

Тогда почему не работает? может у вас сеть слабая? Пускового 40 должно быть достаточно. Не напутайте с подключением.

Возможно и слабая. Но пробовал у разных людей. Если от руки крутнуть дебаланс, расскручивается и работает.

попробуйте добавить пусковых.

Александр, у меня из двигателя выходят всего две пары проводов, почитал что для моего двигателя пусковой конденсатор подключают параллельно к рабочему через кнопку пуск. Верно?

Спасибо) Александр за ваше видео, благодаря ему я решил проблему с запуском двигателя. Подключил дополнительный пусковой конденсатор через тумблер. Мотор разгоняется, потом отключаю пусковой конденсатор и двигатель работает за счет рабочего.

Хорошо. Но кнопка более предпочтительна.

Александр здравствуйте, У меня как раз такой двигатель, у которого 3 вывода и спротивление на парах одинаковое. На шильдике двигателя указано конденсаторный 4АМАТ80А2У3, мощность 1,1 кВт, если я правильно понял емкость конденсатора 120 микрофарад. Мне не ясно брать емкость рабочего конденсатора 120 мкФарад или подбирать как в вашей статье по вольтметру? И скажите я правильно понял,что сетевые два провода можно подключать к любой паре выводов, ну и конечно конденсатор?

На бирке должен быть указан конденсатор «Ср». Такой и ставьте.
Подключать к любым двум.

Спасибо за ответ, если можно подскажите можно ли применить конденсаторы на 300 вольт? они дешевле.Или брать на 450 вольт

И еще забыл спросить, понадобится в моем случае пусковой конденсатор или определиться по месту (отсутствует запуск и будет гудеть)? Для пускового наверно можно взять конденсаторы на 300 вольт?

Конденсаторы не меньше 350 Вольт. лучше больше. и для пуска и для работы.
пусковые по необходимости. В холостую должен пускаться хорошо. А вот под нагрузкой могут понадобиться.

Александр, добрый день, а может быть два конденсатора но судя по подключению оба подключены постоянно. Один Сb=200 мкФ второй Са=40 мкФ.-Са подключен по схеме рабочего конденсатора, Cb последовательно с третьей обмоткой.
http://savepic.ru/14327403.jpg
http://savepic.ru/14289515.jpg

Синий конденсатор пусковой. На нём написано «СТАРТИНГ». Внутри двигателя стоит центробежный выключатель на схеме обозначен FR . Вот он и отключает пусковую ёмкость.

Добрый день Александр. Столкнулся с проблемой, надеюсь на вашу помощь.
Имеется двигатель (КД 180-4/56 РТ) от стиральной машины , модель стиральной машины к сожалению не знаю, что-то вроде феи.
Двигатель имеет 4 вывода, 2 чёрных и 2 голубых. С одним из чёрных все остальные, поочерёдно имеют сопротивление

8 Ом, со вторым чёрным соответственно 2 голубых имеют сопротивление 15 Ом. С этим двигателем из стиральной машины шли конденсаторы — 1 большой отдельно стоящий (20 мкф 250в), и 3 маленьких (0,25 мкф 500в)спаянные между собой и 2-мя диодами в некую цепь (к сожалению они сейчас не под рукой, не вспомню схему).
По этому двигателю есть вот такая документация http://промкаталог.рф/PublicDocuments/0504009.pdf.
Подскажите пожалуйста как правильно подключить этот двигатель, если накидаете схему от руки буду очень признателен.

фото
выводы с двигателя — https://yadi.sk/i/hTAwG6Uv3KG4Gw
наклейка на двигателе — https://yadi.sk/i/0A21STzn3KG4MU
блок конденсаторов — https://yadi.sk/i/QyNq5gVJ3KG4Q8
ТХ большого https://yadi.sk/i/yOUgn2Gc3KG4Sp
ТХ мелких https://yadi.sk/i/1Za0eU863KG4gK

Индекс РТ, как я нашёл,
Р — с распределенной обмоткой статора.
Т — трехфазная обмотка статора.
но вот схемы подключения нигде не могу отыскать

Вы не написали какое сопротивление между голубыми. но скорее всего движок замкнут.

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Для того чтобы заставить работать двигатель существует несколько различных схем подключения, наиболее используемые среди них — звезда и треугольник.

Как правильно подключить трехфазный двигатель «звездой»

Такой способ подключения применяется в основном в трехфазных сетях с линейным напряжением 380 вольт. Концы всех обмоток: C4, C5, C6 (U2, V2, W2), — соединяются в одной точке. К началам обмоток: C1, C2, C3 (U1, V1, W1), — через аппаратуру коммутации подключаются фазные проводники A, B, C (L1, L2, L3). При этом напряжение между началами обмоток будет 380 вольт, а между местом подключения фазного проводника и местом соединения обмоток буде составлять 220 вольт.

Читать еще:  Выключатель для торшера с двумя лампами

На табличке электродвигателя указывается возможность подключения по способу «звезда» в виде символа Y, а также может указываться и можно ли подключить по другой схеме. Соединение по такой схеме может быть с нейтралью, которая подключается к точке соединения всех обмоток.

Такой подход позволяет эффективно защитить электродвигатель от перегрузок при помощи четырехполюсного автоматического выключателя.

[attention type=yellow]Соединение «звездой» не позволяет электродвигателю, приспособленному для сетей 380 вольт развить полную мощность в силу того, что на каждой отдельной обмотке будет напряжение в 220 вольт. Однако, такое соединение позволяет не допустить перегрузки по току, старт электродвигателя происходит плавно.[/attention]

В клеммной коробке будет сразу видно, когда электродвигатель соединен по схеме «звезда». Если есть перемычка между тремя выводами обмоток, то это однозначно говорит о том, что применяется именно эта схема. В любых других случаях применяется другая схема.

Выполняем соединение по схеме «треугольник»

Для того чтобы трехфазный двигатель мог развить свою максимальную паспортную мощность используют подключение, которое получило название «треугольник». При этом конец каждой обмотки соединяют с началом последующей, что в действительности образует на принципиальной схеме треугольник.

Выводы обмоток соединяют следующим образом: C4 соединяют с C2, С5 с C3, а С6 с C1. При новой маркировке это выглядит так: U2 соединяется с V1, V2 с W1, а W2 cU1.

В трехфазных сетях между выводами обмоток будет линейное напряжение 380 вольт, а соединение с нейтралью (рабочим нулем) не требуется. Такая схема имеет особенность еще и в том, что возникают большие пусковые токи, которые может не выдержать проводка.

На практике иногда применяют комбинированное подключение, когда на этапе запуска и разгона используется подключение «звездой», а в рабочем режиме специальные контакторы переключают обмотки на схему «треугольник».

В клеммной коробке подключение треугольником определяется наличием трех перемычек между клеммами обмоток. На табличке двигателя возможность подключения треугольником обозначается символом Δ, а также может указываться мощность, развиваемая при схеме «звезда» и «треугольник».

Трехфазные асинхронные двигатели занимают значительную часть среди потребителей электроэнергии благодаря своим очевидным достоинствам.

Как соединить многожильные провода: 3 вида скруток, которые можно использовать

Скрутки многожильных проводов сегодня не очень жалуют. Мол, ненадежное соединение. Надо или клеммники использовать специальные, или дополнительно укреплять скрутку пайкой.

Однако не у каждого есть под рукой электрический паяльник с припоем (а иногда элементарно может не быть электричества в доме) или подходящий по размеру клеммник.

Поэтому в качестве временного решения иногда приходится делать обычные скрутки.

Правда, тут нужно отметить, что скрутка скрутке рознь. Простенькие скрутки довольно хлипкие, потому и ненадежные. А есть скрутки очень прочные. О них и расскажем в сегодняшней статье.

Своим личным опытом поделился с нами автор YouTube канала «Этот папа исправит это». Поддержите автора лайком, просмотрев его видео.

Способ первый

Берем два провода, и зачищаем изоляцию на концах. Многожильный оголенный пучок делим примерно пополам — на две «косички».

Соединяем два провода как показано на фото ниже.

Скручиваем сначала парные «косички». Потом делаем одну полноценную скрутку. Это соединение действительно очень надежное.

Способ второй

Берем два провода. На одном из них зачищаем изоляцию на конце, а на другом — посередине. Соответственно, пучок жил на одном из проводов делим на две «косички», а на втором — делаем «окошко».

«Косички» вставляем в «окошко», как это показано на фото ниже.

После этого делаем две скрутки, направленные в противоположные стороны друг от друга. Такое соединение также по крепости не уступает первому варианту.

Способ третий

Это более простой вариант соединения многожильных проводов. Зачищаем изоляцию на концах проводов. Пучки жил сгибаем «крючком».

Цепляем провода друг за друга, после чего делаем скрутку. На удивление такое соединение тоже получилось довольно надежным.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
