Выключатель для лампы дрл

Схема Подключения Днат

Недавно они появились на рынке и очень многообещающие, но в настоящее время активное использование ограничено высокой стоимостью ламп.


Эта разновидность представляет собой аналог ДНаС, который на сегодняшний день уже снят с производства. Посему, параллельное подключение используют для запуска ламп натриевых низкого давления или металлогалогенных ламп, рассчитанных на работу с ртутным балластом и не требующих высоковольтных пусковых импульсов.

По спектру хорошо подходят для выращивания плодоносящих растений.
ЭмПРА Galad и подключение лампы ДНаТ

Кстати, если кому интересно, можно заглянуть в музей ламп сайт на английском, но с кучей картинок — здесь собрано бесчисленное количество различных ламп, в т. Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ: Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета.

ИЗУ — это тиристорный генератор непрерывных импульсов. С двухконтактным ИЗУ Зажигающие устройства с двумя выводами подключают параллельно осветительному прибору.

Хотя тут стоит оговориться, что в действительности вариантов подключения лампы ДНаТ огромное множество. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности — спустя 10 минут.

Согласно власти, Балласт может быть очень горячим — от 80 до градусов.

Поэтому для предотвращения этого используются специальные прокладки.

ДНаТ лампа с конденсатором и без.

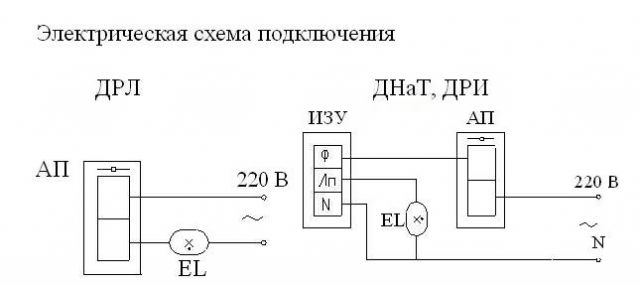

ДНАТ подключение. Схема

Для подключения трех проводов в одной точке ни одна лампочка, из IZU и из гнезда целесообразно использовать треугольную соединительную полоску. Тип ИЗУ.

Компоненты существуют как отечественного, так и зарубежного Израиль, Германия производства.

Не настолько энергоэффективна. Схема включения ДРЛ представлена на рисунке ниже.

Для этого создан балласт электронный или электромагнитный.

Без этого натриевая лампа просто откажется запускаться. Он ограничивает только поток дуги.

Дроссель служит для ограничения тока дуги и его мощность должна быть такой же, как и у используемой лампы. Задумываясь над реализацией схемы подключения ДНаТ, стоит учесть, что менять натриевые лампы рекомендуется спустя 4 месяца или полгода.

Если же на работающую лампу попадут капли любой жидкости, это неизбежно спровоцирует взрыв. Рекомендуемые товары.
Подключение натриевые лампы ДНаТ

Собираем комплект ДнаТ

Суть в том, что, используя конденсатор с компенсацией фазы, вы можете уменьшить нагрузку на внутренние электрические линии и круг вашего осветительного устройства, особенно.

Включение в схему конденсатора Газоразрядные дуговые натриевые лампы — это потребители реактивной мощности. Просто выбрасывать натриевые лампы нельзя. Свечение ламп ДНаТ не вызывает усталость глаз у водителей, что очень важно, поскольку от этого зависит условия движения всех автомобилей.

К примеру, если применяется лампа ДНаТ , то, соответственно, мощность дросселя тоже должна быть не меньше и не больше Ватт.

Он часто используется в качестве дополнения к основному свету или как основное освещение для выращивания рассады. Пары расположены на противоположных концах колбы и подключены к разным полюсам питающей линии.

Игорь — 08 Feb Вообще-то лампа будет хорошо работать при любом подключении фазы и ноля к ее цоколю. Для этого один кабель подводят к фазе автомата, а второй к нулю. Вы можете прочитать об электронных балластах зарубежных производств в другой статье, здесь мы обсудим устройство и процедуру самосборки электромагнитных балластных устройств.


Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет. Металлический штенгель, через который эвакуируется газ из прибора. Люминофор сдвигает его спектр в область ослепительно белого света, что вполне приемлемо для уличного освещения. В связи с этим желательно чтобы схема подключения включала специальный конденсатор, который позволит подавить помехи и снизить силу пускового тока. Он часто используется в качестве дополнения к основному свету или как основное освещение для выращивания рассады.

В то время как выращивание растений в гидропоновом доме, вы неизбежно столкнетесь с необходимостью создания искусственного освещения для ваших зеленых плантаций. Мощность газа должна соответствовать мощности лампы.

Да, да, не стоит делать такие глаза. Схема включения ДРЛ представлена на рисунке ниже.
#003 ЗАЧЕМ ДНАТу КОНДЕНСАТОР?

Принцип работы

Конструктивные особенности ДНаТ лампы и принцип работы Устройство лампы ДНаТ Принцип работы натриевой газоразрядной лампочки базируется на химических свойствах паров натрия, которые при определенных условиях способны излучать яркий монохроматический яркий свет.

В зависимости от характеристик используемых дросселей емкость конденсатора должна быть соответствующей: ДНаТ 3 А — 35 мкФ. В интернете можно найти много информации по этому поводу.

Это было что-то вроде брендирования. Самые популярные и активно используемые лампы на настоящий момент.

Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления. Затем фазу нужно разомкнуть, один кабель из щитка присоединить к дросселю. Вы можете прочитать об электронных балластах зарубежных производств в другой статье, здесь мы обсудим устройство и процедуру самосборки электромагнитных балластных устройств. Лампа ДНаТ имеет разрядную трубку с диаметром 7,5 мм и длиной 80 мм.

Монтируем провод от лампы к ПРА к левой части клеммника с надписью «лампа». Либо светоотдача ламп может существенно снизиться. Помимо этого, устройство может быть двухконтактного или трехконтактного исполнения. Да, да, не стоит делать такие глаза.

Но его наличие дает определенные преимущества, так как позволяет снизить нагрузку на бытовую электросеть. Мощность дросселя должна соответствовать мощности лампы. И тут Вы правы. Особенности установки и подключения Несмотря на то, что натриевые лампы отличаются широкой сферой применения, они преимущественно используются в организации уличного освещения.

Терминология

Особенно, когда речь заходит о промышленном их применении. Оно должно находиться как можно ближе к цоколю продукта, при этом длина соединительных проводов в этой зоне должна быть минимальной допустимо-максимальная величина составляет 1.

Например, источники света 70 — Вт применяют в теплицах для растений, цветниках. К примеру, если применяется лампа ДНаТ , то, соответственно, мощность дросселя тоже должна быть не меньше и не больше Ватт. Но об этом позже. В помещении, где работают лампы необходимо наличие качественной вентиляции.
Обзор по сборке »ДНАТ-400w» .

Новинка электротехники: лампа ДРЛ

Дуговая ртутная лампа (ДРЛ) – это источник света, который стал часто применяться для электрификации помещений с большой площадью (производственные цеха, площадки, скверы). Лампа ДРЛ не отличается качественной передачей цвета, но характеризуется высокой светоотдачей. Её мощность колеблется в пределах от 50 до 2000 Вт. Она используется в условиях переменного тока, при котором напряжение составляет 220 В. Чтобы обеспечить синхронизацию лампы типа ДРЛ с источником питания, обязательно наличие пускорегулирующего аппарата, которым в лампе выступает дроссель.

Дуговая ртутная лампа

Разновидности

  • Дуговые ртутные люминесцентные лампы. Отличаются относительно посредственными свойствами передачи цвета, во время их работы выделяется много тепла. Время выхода на рабочий поток составляет около 5 минут. Они не устойчивы к скачкам напряжения, по этой причине рекомендуется использовать их при наличии регулярного источника электричества.

Конструкции, связанные с ними, в целях безопасности должны обладать термостойкими приводами.

  • Дуговые ртутные эритемные вольфрамовые (ДРВЭД). Принцип работы такой лампы ДРЛ предусматривает ее использование без наличия дросселя. Их подключение происходит через активный балласт, подобно традиционным лампочкам накаливания. Благодаря йодидам металлов в их конструкции, достигается высокий уровень светопередачи, и снижается расход электроэнергии. Также наличие увиолевого стекла позволяет хорошо пропускать ультрафиолетовые лучи. Такие технические характеристики лампы ДРЛ делают её отличным изделием для иллюминации помещений с дефицитом ультрафиолетового излучения.
  • Дуговые ртутные люминесцентные лампы (ДРЛФ), которые способствуют фотосинтезу растений. Их также называют рефлекторными, так как внутренняя поверхность их колбы покрыта отражающим материалом. Устройство является наиболее эффективным в сети с переменным током. Эта ртутная лампочка обычно эксплуатируется в сфере фотобиологии для снабжения дополнительным светом теплиц и парников.

Использование ламп ДРЛФ для освещения теплицы

  • Дуговые ртутные вольфрамовые лампы. Дуговая лампа ДРЛ имеет следующие характеристики: эффективная светоотдача и долгий период работы даже без наличия ПРА, по сравнению с остальными разновидностями. Применяется для освещения открытых широких объектов: улиц, парков, площадок.
Читать еще:  Схема подключения светодиодных лампочек с выключателем

Конструкция

Конструкция лампы ДРЛ

Лампа ДРЛ состоит из следующих элементов:

  1. Главные электроды.
  2. Электроды поджигания.
  3. Вводы электродов.
  4. Резервный газ.
  5. Позистор.
  6. Ртуть.

Когда только начинали изготавливаться лампы ДРЛ, их схема включала в себя лишь пару электродов. Для ее подключения был необходим источник высоковольтных импульсов, который имел очень маленькую длительность функционирования. Уровень знаний в сфере электрики на то время не позволял создавать качественные зажигающие устройства, поэтому в 70-х годах прошлого века их производство остановилось. Теперь же появились светильники с двумя парами электродов, для включения которых не нужны ПА.

Дуговая ртутная лампа содержит следующие функциональные элементы:

  1. Цоколь с резьбой. Осуществляет прием электричества из источника посредством резьбового и точечного контактов. После этого электроимпульсы передаются на электроды горелки.
  2. Ртутная горелка из кварца – главный компонент, наполненный парой ключевых и парой вспомогательных электродов. Она заполнена аргоном и ртутью, благодаря которым происходит теплообмен внутри лампы ДРЛ.
  3. Стеклянный баллон – внешняя деталь с кварцевой горелкой с проводниками внутри. Устройство баллона наполняют азотом. Также вмещает в себя пару ограничивающих сопротивлений и покрывается люминофором изнутри.

Принцип работы

Конструкция стеклянной или керамической горелки с термоустойчивыми свойствами наполняется тщательно отмеренным количеством инертного газа. Также её заполняют ртутью, которая при выключенной лампе принимает форму маленького шарика или оседает на стенках ёмкости. Генератором света здесь является пилон электрического разряда. Эти технические характеристики прямо влияют на схему подключения лампы ДРЛ с помощью дросселя.

Важно предельно аккуратно пользоваться ДРЛ, ведь она вмещает в себя пары ртути. Разбитая колба влечет за собой распространение токсичных паров на площадь в 20 кв. м.

Алгоритм включения ламп

  1. Люминесцентная лампа получает напряжение из сети, оно поступает в промежуток между главным и второстепенным электродами с одной стороны, и на аналогичный промежуток – с другой. Очередной областью, на которую воздействует ток, выступает пространство между парами главных электродов в горелке.
  2. Так как расстояние между главным и второстепенным электродами очень мало, происходит эффективная ионизация газа. Напряжение на данном пространстве обязательно сопровождается сопротивлениями. После завершения ионизации с двух концов горелки, оно переходит на интервал между главными электродами. Это основополагающий принцип схемы включения и горения лампы ДРЛ.
  3. Горящая лампа достигает пика своей производительности спустя 5 минут. Такое количество времени обусловлено агрегатным состоянием охлаждённой ртути. После включения она, нагреваясь, постепенно испаряется, тем самым улучшая силу разрядов. Как только ртуть полностью превратится в газ, лампа ДРЛ станет демонстрировать лучшие показатели отдачи света.

Как только лампа погаснет, её очередное включение становится возможным только после того, как она целиком охладеет. Это один из недостатков такого метода освещения, так как он зависим от качества электричества.

Подключение

Процедура включения 4-электродной лампы являет собой цепь из дросселя и ДРЛ, соединенных последовательным способом и подключенных к сети. Схема подключения через дроссель не зависит от полярности подключения. Так как главная его задача – стабилизировать работу светильника, важно подбирать дроссель, соответствующий мощности лампочки. С целью регулирования реактивной мощности и существенной экономии электричества схема может включать в себя конденсатор.

Схема

Подключение этой лампы к системе подачи питания осуществляется через дроссель, выбор которого связан с мощностью ДРЛ. Основная функция дросселя состоит в ограничении тока, который питает лампу. В случае подключения лампы без него, она сразу же сгорит, поскольку напряжение будет слишком высоким. В схему также нужно включить конденсатор, который в результате своего влияния на реактивную мощность помогает экономить электроэнергию в несколько раз.

Схема подключения лампы ДРЛ

Бездроссельное подключение лампы ДРЛ не допустимо по причине высокого пускового напряжения, когда лампочка может попросту сгореть.

Преимущества ламп ДРЛ

  • Долгосрочная служба (в среднем – 10 тыс. часов);
  • Эффективная светоотдача – до 50 лм/Вт;
  • Стабильное бесперебойное функционирование на протяжении всего периода работы;
  • Показатель светопередачи позволяет использовать такие лампы как для освещения на улице, так и в помещениях промышленного назначения.
  • ДРЛ излучают свет, близкий по своей цветовой температуре к дневному (4200 К);
  • Неприхотливы к особенностям внешней среды (за исключением сильных морозов);
  • Компактные габариты в сочетании с высокой единичной мощностью.

Минусы ламп ДРЛ

  • Функционируют только с балластами, дросселями при наличии переменного тока;
  • Их цветовой спектр включает в себя лишь оттенки синего и зелёного цветов, что не даёт реалистичного освещения;
  • Требуют относительно долгого времени на включение, которое увеличивается в зависимости от снижения температуры окружающей среды;
  • Невысокая передача света;
  • Сильная чувствительность к перепадам сетевого напряжения;
  • Повторное зажигание занимает 5 минут и более, так как перед этим лампа должна полностью остыть;
  • Мощные пульсации потоков света;
  • В конце периода службы световой поток снижается.

Почему тухнут. Видео

Ответ на вопрос, почету тухнут лампы ДРВ, можно найти в этом видео.

Особенности, схемы подключения и преимущества ламп ДРЛ

Лампа ДРЛ — недорогой источник света, принцип действия которого основан на преобразовании капель ртути в пары. В основном используется в осветительных системах для улиц, промышленных объектов и иных комплексов, где не требуется высокое качество цветопередачи.

Разновидности ДРЛ

Существует несколько основных типов ДРЛ-лампы:

  1. Стандартная дуговая ртутная люминесцентная — характеризуется слабой цветопередачей, а во время свечения выделяется большое количество тепла. Для выхода на рабочий режим требуется около пяти минут с момента включения в сеть. Крайне неустойчивы к перепадам напряжения, поэтому эксплуатация допустима в цепях с постоянным источником питания. В конструкциях, в которых используются данные лампы, обязательно должны быть термостойкие провода.
  2. Дуговая ртутная эритемная вольфрамовая (ДРВЭД) — лампа, функционирующая без дросселя. Подключается через активный балласт так же, как и стандартные лампочки накаливания. За счет наличия йодидов металлов повышается светопередача и уменьшается потребление электроэнергии. Для большей яркости используется увиолевое стекло. Лучше всего подходят для комнат с недостатком естественного освещения.
  3. ДРЛФ — усовершенствованная ДРЛ, используемая для ускорения фотосинтеза растений. Изнутри колба покрывается отражающим материалом, благодаря чему лампочка и получила свое второе название — рефлекторная. Идеально подходит для подключения к сети переменного тока. Применяется в парниках и теплицах, где требуется дополнительный источник света.
  4. Дуговая ртутная вольфрамовая — повышенная световая отдача, большая продолжительность эксплуатации без пускорегулирующего аппарата. Отличный вариант для освещения улиц, паркингов, открытых площадок и т. п.

Устройство

Форма изделия продолговатая, напоминающая обычные лампочки накаливания. Но есть определенные конструктивные различия между ними.

В состав ДРЛ входят следующие элементы:

  • стеклянная колба — то, что есть практически у всех источников света. Используется для защиты внутренних деталей;
  • металлический цоколь — используется для вкручивания в плафон электрического прибора;
  • трубка, заполненная парами ртути. Помещается внутрь стеклянной колбы и изготавливается из кварцевого стекла. Обычно ртуть разбавляется аргоном;
  • лампы могут оснащаться второстепенными электродами и катодами. Это ускоряет зажигание изделия, выход на рабочий режим и повышает стабильность;
  • угольный резистор необходим для соединения электродов и катодов.

Принцип работы

После включения электротехнического элемента в сеть напряжение по цоколю поступает на все электроды, благодаря чему формируется тлеющий разряд. Внутри колбы появляются положительные ионы и свободные электроны. После достижения заданного уровня по количеству зарядов вместо тлеющего разряда образуется дуговой. В большинстве случаев на все это уходит не более одной минуты.

Для того чтобы лампа ДРЛ работала на максимуме своих световых параметров, потребуется около пяти минут. Связано это со временем, необходимым для испарения капель ртути, помещенных в газоразрядной камере. Так улучшается яркость дугового разряда.

На точное время выхода на рабочие параметры влияет температура окружающей среды — чем выше, тем быстрее.

Технико-эксплуатационные характеристики

В процессе нагрева стеклянной колбы разбросанная по ее поверхности ртуть (в форме капель) начинает испаряться. Чем сильнее процесс испарения, тем прочнее разряд между электродами и катодами. Номинальный режим лампы ДРЛ — момент, когда все капли ртути преобразуются в пар.

Важно! После отключения питания от лампы ее можно будет повторно включить только после полного остывания.

Изделие характеризуется повышенной чувствительностью к скачкам температуры, поэтому его функциональность без колбы невозможна (исходя из физических законов).

Читать еще:  Номинальный ток лампы накаливания формула

Колба отвечает за две важные функции:

  1. Барьер между газоразрядной камерой с парами ртути и окружающей средой.
  2. Ускорение процесса преобразования ультрафиолетовых лучей в спектр красного свечения, что возможно благодаря наличию на стенках люминофора. К красному свечению добавляется зеленое, формируемое внутренним разрядом, что приводит к возникновению белого света.

Скачки напряжения сильно влияют на работу лампы ДРЛ. Отклонение от номинального значения на 10–15 % считается допустимым, но если эта величина будет равна 25–30 %, то свечение станет неравномерным. При еще большем уменьшении лампа либо не загорится, либо погаснет (если до этого была в работе).

Расшифровка маркировки изделий очень проста — число указывает на модель лампы, которая совпадает с номинальной мощностью.

В таблице ниже представлены параметры конкретных моделей ДРЛ:

МодельНоминальное напряжение, ВМощность, ВтДлина, ммДиаметр, ммЦокольСветовой поток, лмДолговечность, ч
ДРЛ-12512512517777E27600012 000
ДРЛ-25013025022790E4013 50015 000
ДРЛ-400135400290121E4025 00018 000
ДРЛ-700140700356151E4040 00020 000
ДРЛ-10001451000412168E4060 00018 000

Схемы подключения

Лампа, состоящая из четырех электродов, подключается последовательно с дросселем. После соединения дросселя и ДРЛ к ним подается напряжение сети. При использовании дросселя не имеет значения полярность, поскольку его основное предназначение — стабилизация работы осветительного прибора. Дроссель должен соответствовать заданной мощности лампы. При добавлении в схему конденсатора достигается экономия электричества и становится возможной регулировка реактивной мощности.

Схема подключения через дроссель

Функция дросселя — уменьшение значения тока, необходимого для работы источника света. При отсутствии дросселя лампа перегорает из-за большого напряжения. Элементы соединяются последовательно.

Схема подключения без дросселя

Существует отдельная технология, применяемая для подключения ДРЛ без дросселя. Идеальным вариантом станет приобретение заводской ДРЛ, для которой не нужен дроссель. Изделие дополнено спиралью, работающей как обычный стабилизатор и разбавляющей световой поток.

Также к схеме может быть подключена обычная лампочка накаливания, мощность которой сопоставима с ДРЛ. Она выполняет функцию резистора, на выходе понижающего напряжение.

К схеме можно добавить один, два и более конденсаторов. Это актуально при соблюдении важного условия: следует с высокой точностью подсчитать ток, который они выдадут на выходе.

Проверяем работоспособность

Для проверки работоспособности ДРЛ используются тестеры (омметры), что необходимо в том случае, если лампа отказывается работать или функционирует неверно. Подключите устройство к каждому витку на обмотке, проверяя их на разрыв и ток короткого замыкания:

  1. При обнаружении разрыва прибор покажет огромное сопротивление, поэтому придется заменить обмотку.
  2. При отсутствии разрыва и регистрации потери изоляции (благодаря чему появляется короткое замыкание) разница в сопротивлении будет менее значительной.
  3. При наличии короткого замыкания на обмотке дросселя повышение сопротивления может не наблюдаться и технические характеристики останутся прежними. С другой стороны, данный факт никак не влияет на работоспособность самой лампы.

Если омметр так и не показал каких-либо отклонений, то искать проблему следует в осветительном приборе или электросети. Возможно необходим ремонт светильника.

Область применения

За счет дешевизны, долговечности, устойчивости к перепадам напряжения и средних (но иногда минимальных) показателей светоотдачи лампа ДРЛ используется для освещения:

  • улиц;
  • открытых территорий;
  • промышленных объектов;
  • складских помещений.

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

  1. Достаточная световая отдача на фоне низкой стоимости.
  2. Независимость от наличия атмосферных осадков.
  3. Продолжительный эксплуатационный срок — от 20 000 часов и выше.
  4. Практически полное совпадение спектра излучения с естественным освещением.
  5. Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

  1. Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
  2. В процессе эксплуатации формируется озон.
  3. Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
  4. Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
  5. Из-за использования ртути требуется специальная утилизация.
  6. Задержка при включении.
  7. Требуется несколько минут до выхода на номинальный режим.
  8. Низкое качество испускаемого света.
  9. Дополнительное мерцание при работе.
  10. Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
  11. Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

Выключатель для лампы дрл

gen22, нашёл статистику по наработке ДРЛ на отказ — 12000 часов ДОЛЖНЫ нарабатывать. Знаю ещё, что очень не любят работы в режиме включений-отключений. ИМХО, что-то, скорее всего, не то тебя с дросселями — может, медь сэкономили. Могу предложить попробовать снизить мощность лампы, включив её через 5 дросселей 1УБИ-40 от ЛДС — вместо штатного. Работать будет, светоотдача снизится незначительно, а вот со сроком службы — вопрос. Может, поможет?

Кстати, если штатный дроссель разборный, не залитый компаундом — можно попробовать повысить его индуктивность, «втиснув» на магнитопровод ещё с десяток витков того же провода, которым намотана обмотка. И, кстати, разборные дроссели не предназначены для установки на открытом воздухе — отсыревают, нарушается изоляция провода, со всеми вытекающими.

И всё это из-за проводки.

А пока я не услышал ответа на мой вопрос.

m.ix писал:
Какое напряжение нужно для поджига лампы?
какое напряжение нужно для поддержания свечения лампы?

Для нормальной работы лампы нужно соблю дать условия её работы.
А так как условия её работы не понятны и тем более не стабильны, то лампа и выходит из строя раньше её срока работоспособности.

gen22 писал:
поставил на гаражный кооператив ночное освещение

Для кооператива

gen22 писал:
(160 рубштука)

Это не деньги.

rematik

дросселя должны соответствовать лампам по мощности и именно для ДРЛ.

-20 dB

elgen

ДОБАВЛЕНО 11/18/2009 08:33

m.ix, твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом. Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.
Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно. Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще , то есть к дросселю от щита или что там.
С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы , особенно при сырой погоде.

Електро

Самое главное, что на самой лампе напряжение было не менее 130 в
а ток потребления должно быть приблизительно около 2 А после розжига лампы (после вхождение в режим).
А. как ты пишешь, что растояние от светильников до лампы 20-30м. то, это на работу лампы не должен влиять.
1- стеклянный баллон
2- резьбовой цокол
3- кварцевая горелка (трубка)
4- главный катод
5- дополнительные электроды
6- добавочный угольный резистор облегчают зажигание лампы и делают её работу более стабильной.

Попробуй поставить компенсирующий конденсатор.
для ДРЛ 250 —20 мкф (лучше 25 ) на напряжения не ниже 400 вольт.

Електро, Ты как всё знающий вопрос.
Какое напряжение поджига лампы?
И какой тог в этот момент проходит через лампу-провода.

Это я к тому о длинне проводов, по моему мнению дроссель должен как можно ближе быть к лампе.
Дроссель+лампа=минимальное расстояние.

Читать еще:  Напольный выключатель для ламп

Електро

m.ix, длинно проводов имеет значение, если нарушено условие расчета сечение провода по-потерия напряжения.
Я писал ток около 2 А без учета реактивной мошности .
А тут напряжение питание для ламп ДРЛ, http://www.svetsnab.ru/lamp_dugov_rtut_lum.html

А при пуске (холодном состояние) ток потребление перевышает 2,5 раза.

Електро, Грубо говоря в данной ситуации провода для нормальной работы ДРЛ ни как не влияют?
Просто думаю, что всяческие наводки-населёдки по проводам плохо сказываются на правильной работе самой лампы.
И в связи с этим даже при нужных дросселях лампа не проживёт столь долгую и счасливую жизнь.

Електро

m.ix, при напряжении менее 80% сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

В такой ситуации, можно подумать что лампа сгорело . По этому нужно убедится, что на лампы поступает 130В.

ДОБАВЛЕНО 19/11/2009 00:15

m.ix, к стати ДРЛка+дроссель=активно-реактивная (а конкретно — активно-индуктивная) нагрузка с cos(фи) порядка 0.6.
если клещами измерит ток, умножив на напряжение получим В.А (вольт*амперы, не ватты), но В.А равно Вт только на чисто активной нагрузке (лампа накаливания, ТЭН и т.п.), а при активно-реактивной нужно еще учитывать cos(фи).
Связка лампа+дроссель, потребляет 400В.А, из них 250Вт актива.
Лампа потребляает 250Вт, счетчик считает как 250 Вт активной энергии + доп. погрешность от реактива. А провода греются соответственно 400 В.А.

Потому нужно ставит компенсирующий конденсатор.
для ДРЛ 250 —20 мкф (лучше 25 )
Реактивная мощность счетчиком не учитывается, но нагрев проводов—учитывается. В целом расход энергии вырастает на 20%.

Кстати, 0,6 —имели только советские дроссели. Современные имеют косинус ФИ —о,47—0,50 .
Им нужен конденсатор от 35 Мкф.
У меня на работе их более 500 шт.
Извини пишу очень медленно, сначало пишу, а потом пропускаю через Microsoft Offise

off
Понял, что я тут ничего не понял.
В этой теме более моих глупых вопросв не будет.

elgen

Santei

Вот вы паритесь gen22, Лампы чьего производства? Я сам помню когда то работал в эл.сетях,так вот при проверке новых ламп ,брак доходил до 50% а то и больше.Некоторые могли отработать всего 2-3 дня.Так что этот факт не стоит исключать.

Linda

Поставь вместо дросселя простую лампу(например 500) и все. Мы в РУ тк делам, одним выключателем 2 помещения.

gen22, поставь ДНАС или ДНАТ будет выгодней хоть 1 штука и стоит 400 руб., но — зато эти лампы светят гораздо ярче и дольше чем ДРЛ раз в 10 дольше!, я как электрик со стажем тебе говорю. и не парься по этой теме.

ДОБАВЛЕНО 09/01/2010 22:51

Linda, не путай РУ — в подстанции с улицей

ДОБАВЛЕНО 09/01/2010 23:13

m.ix, на счёт твоих 600 вольт — ну это ты загнул!, дроссель в газо — разрядных лампах используется для компенсации тока поджига и только. а весь бред который вы здесь пишите про высокое напряжени на дросселе — так это вам к прожекторным лампам относится которые используются в другой РЭА. взять к примеру обыкновенную ЛБ,ЛД — лампу у неё при старте 800 вольт поджиг при разрыве стартёра,а рабочее напряжение на самой лампе при пробое равно 100 — 110 вольт соответственно! — то есть лампа светиться!

Я саму лампу поджигал для стирания микросхем с помощью преобразователя.
И уверяю 600 это минимальное напряжение при которой лампа хоть как то загорится.

Приводи конкретные цифры.

-20 dB

мавр, m.ix, вы опять сцепились? Один про Фому, другой про Ерёму.
Вы, господа, тему-то прений определите — таки, о напряжении поджига ламп вы говорите, или о рабочем напряжении? Во-первых, это две большие разницы, во вторых, где-то в «Азбуке» («. от А до Я») нехилая тема по этому поводу была, где ещё Максим_64 с докладом выступал, и эмпирическую статистику долго проверяли. Короче, обсосали проблему и с теоретической, и с практической стороны. А в третьих, выясняйте уж скорее ваши отношения, а то я уже спать хочу, а мне ещё вас отсюда снести надо. Ибо автор спрашивал не как эти лампы зажигаются и светятся, а почему дохнут. Или в Корзинке добеседуете? Кстати, m.ix, там же опыты по подключению ДРЛ через утюг вместо дросселя. Удачные. А значит, даже для поджига 310 В за глаза хватает.

-20 dB, Согласись для работы подобных лам нужно не малое напряжение — напряжение поджига.
И эта энергия (импульс) должен в достаточной мере дойти до самой лампы.
Вот по этому я и спрашивал о длине и качестве самой проводки.
Плохая-некачественная проводка а так же её длина влияет на качество дальнейшей работы самой лампы.

-20 dB

m.ix, пока ты отвечал, я предыдущий пост дописал. Прочти последнюю фразу. А по поводу высокого — ну, и? А если лампа непосредственно у дросселя включена — на ней напряжение поджига что, МЕНЬШЕ? В смысле: дохнет она потому, что из-за длины проводов на ней напряжение поджига увеличивается?

Длинная и плохая проводка уменьшает напряжение и тем самым ухудшает стабильность работы самой лампы.
Незнаю как импульсы от дросселя влияют на остальную сеть но близкое расположение дросселя к лампе увеличивает надёжность и долговечность работы самой лампы.

off
Как то одни электрики подключили игровой аппарат через 80вт дроссель для ЛДС игровой автомат
Игровой автомат то включится то отключится и пока не выяснил откуда точнее куда электрик подключил игровой автомат.

И иное про проводку.
Подключал мощные светодиоды.
Падение на 30см каждого провода было 0.3в
Подаваемое напряжение было 4в для светодиодов.
Сечение провода было 0.25

В момент включения лампы на ней 220В и не более. Но когда ртуть в колбе разогревается и начинает ионизироваться в результате протекания тока, напряжение делится: часть падает на дроссселе — около 150В и остальное 70В на лампе. Последние дохнут из — за их качества. Конешно стоит проверить дроссель, подав на него с ЛАТРа 150В и замерить ток, который должен соответствовать с тем что на нем написано.

-20 dB

Впрочем, чтобы не повторяться многократно, нашёл я ту темку, где про лампы весьма конкретно перетирали:
http://monitor.espec.ws/section14/topic94219.html

-20 dB

m.ix, повторять пройденное. НАГРУЗКА это. БАЛЛАСТ. 310 — это всего лишь пиковое напряжение сети. Кстати, для зажигания горячих ламп и этого мало (требуются ИЗУ для получения высокого напряжения поджига). Ты же сам включал облучатель от ДРЛ через конденсатор. А у него, как известно, напряжение самоиндукции отсутствует. Работало? И потом, ДРЛ — не ЛДС, и стартера в них нет. А значит, нет и резкого обрыва цепи, и, соответственно, выбросу самоиндукции взяться неоткуда.

Кстати, дописал пост выше — по ссылочке подробно. Вплоть до моей драки с Максимом. По той же ссылке — заменяли реактивную нагрузку (дроссель) активной (утюгом). Результат работы лампы тот же, только вдобавок к лампе получили ещё и печку. Оно надо? Все выкладки проверялись методом научного тыка. То есть подтверждены измерениями на объекте.

-20 dB

Да ты тему-то прочитай, не стесняйся — там и про медицинские облучатели есть, где ДРТ через конденсаторный балласт включены официально. А между тем, у ДРТ-250 даже вспомогательных электродов нет.

Тройка80

Возможно ли востоновить разборный дроссель с перегретой обмоткой, что для этого нужно и в каком порядке это делаеться. Важно все до мелочей приму лубой полезный совет?[/list]

разбираем сердечник
измеряем диаметр проволки
разматываем, при этом считаем количество обмоток.

и после всё в обратно порядке
наматываем такуюже по диаметру новую проволку
собираем сердечник

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
