Испытания кабеля высоким напряжением постоянного тока

Основные параметры испытания силовых кабелей

Изоляция высоковольтных кабельных линий передачи электроэнергии подвергается испытаниям (диагностике) повышенным напряжением после производства монтажных работ, а также в профилактических целях на протяжении всего периода эксплуатирования. Такие высоковольтные испытания кабелей предназначены для выявления локальных случайных дефектов, допущенных в процессе изготовления, ослабления отдельных участков, возникающих во время усиленной эксплуатации, или образовавшихся при неправильном монтаже соединительных муфт, концевых заделок.

Местные ослабленные участки могут иметь скрытый (невидимый) характер, и при продолжительном воздействии напряжения приводят к общему снижению диэлектрической прочности и даже аварийным ситуациям, связанным с выходом из строя КЛ. Поэтому высоковольтная диагностика, является наиболее достоверным типом испытаний, на основании которой, делается заключительный вывод о возможности продолжения нормальной работы, ремонта или полной замены КЛ.

Общие положения, нормы испытаний

Главным назначением высоковольтной диагностики является доведение изношенных, ослабленных участков изоляции КЛ до пробоя («прожига») с целью предупреждения последующих аварийных ситуаций и отключений.

Согласно ГОСТ и норм ПУЭ испытания силовых кабелей проводят переменным электротоком на частоте 50Гц, величина напряжения принимается согласно таблице:

Тип изоляции и марка кабеля

Испытательное напряжение, кВ, для силовых кабельных линий на напряжение, кВ

Резиновая для марок ГТШ, КШЭ, КШВГ, КШВГЛ, КШБГД

Продолжительность высоковольтной диагностики отдельной токопроводящей жилы напряжением установлена:

  • для кабелей с пластмассовой, бумажной пропитанной изоляцией (до 35кВ) при приемо-сдаточных проверках — 10 минут, после капремонтов и при профилактических работах – 5 минут;
  • для кабелей, имеющих резиновую изоляцию (до 10кВ) – 5 минут;
  • для кабелей (100-300кВ) – 15 минут.

Изоляция КЛ считается проверенной, выдержавшей испытание и пригодной к эксплуатации, если:

  • при испытании не имело место увеличения тока утечки, либо снижение испытательного напряжения;
  • не произошел пробой,
  • не возникли мелкие частичные поверхностные разряды;
  • величина сопротивления изоляции осталось неизменной.

Схема диагностики изоляции силовых КЛ.

У одножильных кабелей испытание изоляции повышенным напряжением производится между токопроводящей жилой и оболочкой (броней, экраном). Многожильные КЛ испытывают между отдельными жилами и оболочкой поочередно, при этом оставшиеся проводники и оболочку соединяют, заземляют. К кабелям, которые не имеют металлической оболочки, напряжения прикладывается к одной из жил и другим проводникам, последовательно соединенных и заземленных. Данные испытания являются типовыми, производятся на отрезках КЛ поочередно на каждой жиле. После каждого испытания жилы КЛ производят контроль величины сопротивления изоляционной оболочки, для того, чтобы удостоверится, что испытание не привело к ухудшению ее состояния. Для измерения сопротивления изоляции используют мегомметр или специальный комплексный прибор – указатель повреждения кабеля. Данный прибор имеет независимый источник питания, позволяет осуществлять отсчет в МОм, а также широко используются для определения различного рода дефектов КЛ.

При проведении испытания напряжение равномерно увеличивают до требуемой величины, а затем поддерживать неизменным постоянно в течение всей длительности проверки. Период времени отсчитывают с момента приложения полной величины напряжения. В течение выдержки под напряжением должен постоянно осуществляться мониторинг тока утечки и величины подаваемого напряжения.

На рис. 1 приведена принципиальная схема испытательной установки.

Порядок проведения высоковольтной диагностики КЛ

  1. выполнить технические и организационные мероприятия (отключение и заземление диагностируемого кабеля, оформление наряда-допуска, вывешивание предупреждающих плакатов);
  2. перед тем, как приступить к измерениям, нужно произвести тщательный осмотр отрезка кабеля на предмет наличия видимых повреждений;
  3. подготовить испытательную установку к работе, произвести ее осмотр;
  4. одну из жил КЛ подключаем к выводу установки, на две другие устанавливаем заземление, соединяем их;
  5. подключаем установку к электросети, снимаем заземляющую штангу, подаем напряжение на испытуемую КЛ;
  6. плавно подымаем напряжение до необходимой величины, выдерживаем интервал времени.
  7. по истечении длительности диагностики снижаем величину напряжения;
  8. разряжаем КЛ и высоковольтный вывод, накладываем переносное заземление.

Обработка результатов, составление протокола

После диагностики состояния кабеля необходимо составить протокол, в котором указать тип и заводской номер оборудования, результаты визуального осмотра и измерений, сделать заключительный вывод о пригодности КЛ.

ЭЛЕКТРОлаборатория

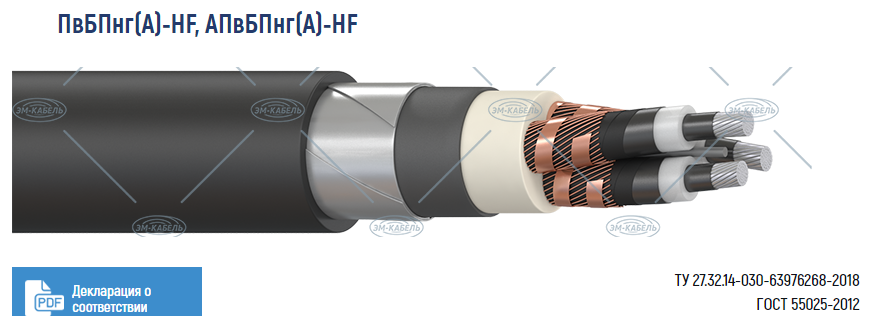

Кабель с изоляцией из сшитого полиэтилена. Испытание повышенным напряжением

Приветствую Вас друзья.

Давненько не встречались. Надеюсь теперь наши встречи снова станут регулярными.

Сегодня хочу поговорить о испытаниях кабеля с пластиковой изоляцией. По крайней мере так его позиционируют производители, ссылаясь на ГОСТ Р 55025-2012 (МЭК 60502-2-2005) в сертификате соответствия.

Указанный мной ГОСТ имеет следующее название Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия.

Настоящий стандарт распространяется на силовые кабели с пластмассовой изоляцией (далее — кабели), предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение от 6 до 35 кВ включительно номинальной частотой 50 Гц.

Кабели согласно этого ГОСТа кроме прочего подразделяются по материалу изоляции токопроводящих жил:

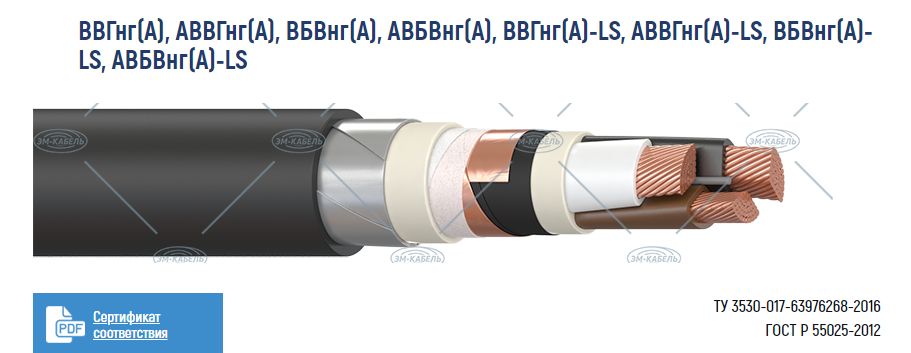

— изоляция из поливинилхлоридного пластиката (В);

— изоляция из сшитого полиэтилена (Пв).

сшитый полиэтилен: Термореактивный материал, полученный посредством химической сшивки термопластичной композиции полиэтилена, удовлетворяющий требованиям 5.2.5.1, таблица 10, показатели 2 и 5. ГОСТ Р 55025-2012.

Появление кабелей с изоляцией из сшитого полиэтилена в нашей стране (в Россие) я связываю в основном со стремлением гнаться за всем «западным», как самым лучшим, не учитывая особенностей устройства нашей энергосистемы.

По мнению ряда ученых, например, Ивановского энергетического университета, кабели с изоляцией из сшитого полиэтилена разрабатывались для применения в системах с заземленной нейтралью (именно такие системы применяются за границей) у нас же сети 6 – 35 кВ в основном –сети с изолированной нейтралью. Отсюда и куча проблем возникающих при эксплуатации кабелей с изоляцией из сшитого полиэтилена. Но, впрочем, статья не совсем об этом.

Так же с появлением подобных кабелей возникли разногласия в подходе к проведению испытаний их изоляции повышенным напряжением.

Почему-то все решили, что лучший вариант испытания повышенным напряжением сверхнизкой частоты (СНЦ)(0,1Гц), и возник рынок установок СНЧ для испытания кабельных линий с изоляцией из сшитого полиэтилена.

Довожу до сведений тех кто не знает, что подобные установки стоят от 180 т.р. нашего производства до миллиона и больше – импортного.

А теперь вернемся к ГОСТ Р 55025-2012. Согласно п.10.6 этого ГОСТа

Кабели после прокладки и монтажа арматуры рекомендуется испытывать переменным напряжением 2U номинальной частотой 50 Гц в течение 60 мин или переменным напряжением U номинальной частотой 50 Гц в течение 24 ч, или переменным напряжением 3U номинальной частотой 0,1 Гц в течение 60 мин.

Допускается испытание кабелей с изоляцией из поливинилхлоридного пластиката постоянным напряжением 4U в течение 15 мин.

Наружная оболочка кабелей, проложенных в земле, должна быть испытана постоянным напряжением 10 кВ в течение 1 мин. Испытательное напряжение должно быть приложено между металлическим экраном или броней и заземлителем.

Читать еще:  Розетка для оптического аудио кабеля

Хочу отметить что кабель с изоляцией из поливинилхлоридного пластиката это не кабель с изоляцией из сшитого полиэтилена.

U — Номинальное переменное напряжение между каждой из токопроводящих жил и землей, экраном или броней кабеля. Для 6кВ это примерно 3,5кВ; для 10кВ это 6кВ.

Как следует из ГОСТа совершенно ни к чему иметь установку СНЧ, т.к. время испытаний одно и тоже. Правда есть информация, что на большой длине кабеля в связи большой емкостью на переменном напряжении частотой 50Гц возникают проблемы – сильно увеличивается ток утечки.

Возможно по этой причине нигде не говорится о токе утечки для кабеля с изоляцией из сшитого полиэтилена.

Я честно говоря не пробовал, так как сталкивался в своей работе с кабелями не длиннее 30 м. На них все замечательно, да и ток утечки у меня в установке измеряется только при испытаниях выпрямленным напряжением.

На каком основании при испытаниях время уменьшают до 30 и даже 15 минут я не понимаю, хотя по тому же ГОСТу согласно п.5.2.2.7 кабели на строительной длине должны выдерживать в течение 5 минут воздействие переменного напряжения 3,5U частотой 50 Гц.

Если же кабель с изоляцией из сшитого полиэтилена испытывать выпрямленным напряжением, что я пробовал делать, то ток утечки мал (при напряжении 18кВ ток утечки 5-10мкА).

Кстати такое испытание допускает международный стандарт МЭК 60502.2, на основании которого разработан наш ГОСТ:

20.2.2 Испытание постоянным напряжением

Как альтернатива испытанию переменным напряжением, может производиться испытание постоянным четырехкратным напряжением 4 U в течение 15 мин.

ПРИМЕЧАНИЕ 1 Испытание постоянным напряжением может привести к пробою изоляции системы. Другие испытательные методы находятся на рассмотрении.

ПРИМЕЧАНИЕ 2 Для установок, которые уже находились в эксплуатации, могут использоваться более низкие напряжения и/или меньшие продолжительности испытаний. О величинах нужно договариваться, принимая во внимание время эксплуатации кабеля, тип окружающей среды, историю повреждений, а также цели, преследуемые при производстве испытаний.

Как видно в этом стандарте допускается испытание кабеля с изоляцией из сшитого полиэтилена выпрямленным напряжением и допускается изменение времени испытаний по согласованию сторон и исходя из состояния кабельной линии.

Последнюю редакцию стандарта МЭК 60502.2-2014 я не нашел. Возможно там есть какие-то изменения в плане испытаний.

Но пока действует ГОСТ Р 55025-2012 остальное не имеет значения.

Кроме того, никто не отменял ни ПУЭ, ни ПТЭЭП, ни РД 34.45-51.300-97.

В них четко сказано, что кабель с пластмассовой изоляцией испытывается повышенным выпрямленным напряжением

Кабель на 6 кВ испытывается напряжением 36 кВ ;

Кабель на 10 кВ испытывается напряжением 60кВ.

Время испытаний 10 или 5 минут.

Я конечно допускаю, что структура кабеля с изоляцией из сшитого полиэтилена отличается от кабеля с изоляцией из поливинилхлоридного пластиката, но видимо поэтому последний ГОСТом разрешается испытывать выпрямленным напряжением.

Скажу в заключении, что недавно провел испытание кабеля ВВГ-6кВ 3х70 в соответствии с ПУЭ и о чудо, кабель выдержал 36 кВ при токе утечки 80 – 100 мкА в течении 10 минут. Кабель вновь проложенный длинной от 50 до 70 м. Испытывалось 4 линии.

Так же отмечу, что и все кабели с изоляцией из сшитого полиэтилена которые я испытывал с 2012 года выдерживали испытания выпрямленным напряжением. Испытания проводились напряжением 3,5U в течении 15 минут кабели были как на 6кв так и на 10кВ, ток утечки составлял не более 15мкА. После проведения испытаний токоведущая жила соединялась с экраном с обоих сторон и заземлялась на сутки после чего кабель вводился в эксплуатацию. Правда длины кабелей были от 10 до 30 м. До сих пор все они успешно эксплуатируются.

Есть наверняка и негативные примеры. Но испытания проводятся для выявления некачественного оборудования. Возможно пробои возникают на кабелях, которые имели заводские дефекты либо муфты были сделаны некачественно с применением кустарного оборудования.

Следует задуматься и об этом.

Требования ГОСТ Р 55025-2012 в плане испытаний кабеля с изоляцией из шитого полиэтилена намного проще, чем кабель выдержал при заводских испытаниях и проще требований РД 34.45-51.300-97. По сути от кабеля требуется выдержать час его номинальное напряжение.

Остается лишь выбрать для себя каким напряжением испытывать:

Либо напряжением промышленной частоты,

Либо напряжением СНЧ.

Но это уж у кого какое есть оборудование.

Задумывайтесь друзья чаще и желаю Вам успехов.

Документы

1. Измерение сопротивления изоляции

Измерение сопротивления изоляции КЛ производится мегаомметром на 2500 В. Измерения производятся на отключенных и разряженных линиях.

Измерение сопротивления изоляции многожильных кабелей без металлического экрана (брони, оболочки) производится между каждой жилой и остальными жилами, соединенными между собой.

Измерение сопротивления изоляции многожильных кабелей с металлическим экраном (броней, оболочкой) производится между каждой жилой и остальными жилами, соединенными вместе и с металлическим экраном (броней, оболочкой).

Перед первыми и повторными измерениями КЛ должна быть разряжена путем соединения всех металлических элементов между собой и землей не менее чем на 2 мин.

Отсчеты значений сопротивления изоляции производятся по истечении 1 мин с момента приложения напряжения.

КЛ до 1 кВ считается выдержавшей испытания, если сопротивление изоляции составляет не менее 0,5 МОм. В противном случае кабель вновь разделывается.

2. Испытание изоляции кабелей повышенным выпрямленным напряжением

Испытательное напряжение принимается в соответствии с табл. 29.1. РД 34.45-51.300-97.

Разрешается техническому руководителю энергопредприятия в процессе эксплуатации исходя из местных условий как исключение уменьшать уровень испытательного напряжения для кабельных линий напряжением 6-10 кв до Uном.

Для кабелей на напряжение до 35 кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения при приемо-сдаточных испытаниях составляет 10 мин., а в процессе эксплуатации — 5 мин.

Для кабелей с резиновой изоляцией на напряжение 3-10 кВ длительность приложения полного испытательного напряжения 5 мин. Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.

Токи утечки и коэффициенты асимметрии для силовых кабелей принимаются в соответствии с табл. 29.2. РД 34.45-51.300-97.

Приложение повышенного напряжения создаёт в испытываемой изоляции увеличенную напряженность электрического поля, что позволяет обнаруживать дефекты, вызвавшие недопустимое для дальнейшей эксплуатации высоковольтного кабеля снижение электрической прочности его изоляции, не обнаруживаемые другими способами (например, мегаомметром). При испытании повышенным напряжением постоянного тока особенно отчетливо выявляются местные сосредоточенные дефекты. Так как в большинстве случаев кабельные линии выходят из строя именно из-за появления в них местных дефектов (механические повреждения, коррозия, монтажные и заводские дефекты), регулярные испытания кабельных линий повышенным напряжением постоянного тока получили наиболее широкое распространение. Кроме того, испытание кабельных линий повышенным напряжением постоянного тока диктуется следующим обстоятельством.

Читать еще:  Ток светодиодной ленты 5730

Для испытания кабельных линий переменным током требуется большая мощность испытательной установки. Так, например, мощность установки для испытания кабеля напряжением 10 кВ и длиной 2000м составляет:

Где w — угловая частота испытательного напряжения.

С — ёмкость кабеля напряжением 10 кВ, примерно равная 0,27 мкф/км.

U — испытательное напряжение, кВ.

При испытании этого же кабеля постоянным током мощность установки составит:

P = UIут = 10x1x10-3 = 10 Вт,

Где Iут — ток утечки, принимаемый равным 1 мА.

Основным назначением испытаний кабеля повышенным напряжением постоянного тока является доведение ослабленного места в них до пробоя с целью предотвращения аварийного выхода из строя кабельной линии в эксплуатации.

Повышенное выпрямленное напряжение для испытания изоляции кабеля обычно получают от установки переменного тока с помощью выпрямительного устройства.

В комплект такой испытательной установки входят: трансформатор переменного тока, рассчитанный на нужное напряжение; выпрямитель; регулировочное устройство, изменяющее величину напряжения на трансформаторе, а следовательно, и величину выпрямленного напряжения; комплект контрольно-измерительных приборов.

Напряжение испытательной установки должно быть выбрано в соответствии с наивысшим напряжением, принятым для испытываемой изоляции кабеля, согласно ПУЭ.

Ток, проходящий через изоляцию при испытании выпрямленным напряжением, в большинстве случаев не превышает величину 5-10 мА, что и определяет требования к пропускной способности выпрямителя, а следовательно, и к мощности трансформатора переменного тока.

Регулировочное устройство должно обеспечивать плавное регулирование напряжения трансформатора от нуля до полного испытательного напряжения. Ступень регулирования напряжения не должна превышать 1-1,5% величины номинального напряжения обмотки трансформатора.

В цепи, питающей регулировочное устройство, помимо коммутирующих элементов с видимым разрывом рекомендуется иметь автоматы и плавкие предохранители, обеспечивающие защиту испытательного трансформатора при недопустимых перегрузках и коротких замыканиях.

Поскольку на правильность отсчета тока утечки, особенно в нестационарном режиме, имеет большое влияние стабильность напряжения, подводимого от источника питания, рекомендуется снабжать установку стабилизатором напряжения.

Измерительный прибор для измерения тока утечки должен давать возможность отсчета токов от 0,5-1,0 до 1000 мкА. Прибор должен быть снабжен устройством, полностью его шунтирующим, это исключит повреждение прибора бросками ёмкостного тока и тока абсорбции при заряде и разряде объекта.

Стационарные и передвижные высоковольтные испытательные установки, предназначенные для получения выпрямленного напряжения, должны выполняться с соблюдением следующих условий:

• конструкция установки должна обеспечивать минимальную затрату времени на испытания при создании безопасных условий работы, простоту обслуживания установки, надёжность и бесперебойность работы в условиях частой транспортировки;

• электрическая схема установки должна быть снабжена коммутирующим аппаратом, обеспечивающим создание видимого разрыва в цепи питания источников высокого напряжения;

• металлические конструкции, баки, аппараты, нулевой вывод испытательного трансформатора и другие элементы установки, подлежащие заземлению, должны быть надёжно связаны с внешним заземляющим контуром.

Всем этим требованиям отвечают переносные испытательные установки типа АИИ-70 или АИД-70, а также заводские передвижные лаборатории, например ЭИЛ и СПЭИИ.

Изоляция многожильных кабелей без металлического экрана (брони, оболочки) испытывается между каждой жилой и остальными жилами, соединенными между собой и с землей. Изоляция многожильных кабелей с общим металлическим экраном (броней, оболочкой) испытывается между каждой жилой и остальными жилами, соединенными между собой и с экраном (броней, оболочкой).

Изоляция многожильных кабелей в отдельных металлических оболочках (экранах) испытывается между каждой жилой и оболочкой, при этом другие жилы должны быть соединены между собой и с оболочками. Допускается одновременное испытание всех фаз таких кабелей, но с измерением токов утечки в каждой фазе.

При всех указанных выше видах испытаний металлические экраны (броня, оболочки) должны быть заземлены.

Пластмассовые оболочки (шланги) кабелей, проложенных в земле, испытываются между отсоединенными от земли экранами (оболочками) и землей.

При испытаниях напряжение должно плавно подниматься до максимального значения и поддерживаться неизменным в течение всего периода испытания. Отсчет времени приложения испытательного напряжения следует производить с момента установления его максимального значения.

В течение всего периода выдержки кабеля под напряжением ведется наблюдение за значением тока утечки и на последней минуте испытания должен быть произведен отсчет показаний микроамперметра.

КЛ считается выдержавшей испытания, если во время их проведения не произошло пробоя или перекрытия по поверхности концевых муфт и значения токов утечки и их асимметрии не превысили норм, а также не наблюдалось резких толчков тока.

Если значения токов утечки стабильны, но превосходят нормы, КЛ может быть введена в работу, но с сокращением срока до последующего испытания.

При заметном нарастании тока утечки или появлении толчков тока продолжительность испытания следует увеличить до 15 мин и если при этом не происходит пробоя, то КЛ может быть включена в работу с повторным испытанием через 1 мес.

Если значения токов утечки и асимметрия токов утечки превышают нормы, необходимо осмотреть концевые заделки и изоляторы, устранить видимые дефекты (пыль, грязь, влага и т.п.) и произвести повторные испытания.

После каждого испытания производят повторное измерение сопротивления изоляции с помощью мегаомметра на 2500 В для того, чтобы убедиться, что производство испытаний не ухудшило состояние изоляции кабеля.

3. Определение целости жил кабеля и фазировка КЛ

Определение целости жил кабелей производится мегаомметром при соединении проверяемой жилы на другом конце кабеля с землей. Таким же образом производится предварительная фазировка КЛ. Если на одном из концов кабеля проверяемая жила подсоединяется к фазе «А», то на другом конце она должна подсоединиться тоже к фазе «А». На основании «прозвонки» делается раскраска жил.

Перед включением в работу КЛ фазируется под напряжением. Для этого с одного конца на кабель подается рабочее напряжение, а с другого конца проверяется соответствие фаз измерениями напряжений между одноименными и разноименными фазами КЛ и шинами распределительного устройства, где производится фазировка.

Работа указателя обеспечивается только при двухполюсном его подключении к электроустановке. Применение диэлектрических перчаток при этом обязательно.

Исправность указателя проверяется на рабочем месте путем двухполюсного подключения указателя к земле и фазе. Сигнальная лампа исправного указателя при этом должна ярко светиться.

НТД и техническая литература:

• Межотраслевые правила по охране труда (ПБ) при эксплуатации электроустановок. ПОТ Р М — 016 — 2001. — М.: 2001.

• Правила устройства электроустановок Глава 1.8 Нормы приемосдаточных испытаний Седьмое издание

• Объем и нормы испытаний электрооборудования. Издание шестое с изменениями и дополнениями — М.:НЦ ЭНАС, 2004.

• Наладка и испытания электрооборудования станций и подстанций/ под ред. Мусаэляна Э.С. -М.:Энергия, 1979.

• Сборник методических пособий по контролю состояния электрооборудования. — М.: ОРГРЭС, 1997.

• Правила применения и испытания средств защиты… Издание девятое. — М.: 1993.

Читать еще:  Установка блок выключателя света с розеткой

Какое напряжение мегаомметра использовать для измерения сопротивления изоляции?

Какое напряжение мегаомметра использовать для измерения сопротивления изоляции?

Электропроводки и силовые кабельные линии

Напряжение мегаомметра при измерении сопротивления изоляции выбирают исходя из величины сечения жил проверяемого кабеля, при этом различают:

  1. электропроводки — осветительные и розеточные группы, а также линии питающие стационарные электроприемники;
  2. силовые кабельные линии.

В ПУЭ п. 2.1.1 электропроводки определяются как силовые, осветительные и вторичные цепи напряжением до 1 кВ переменного и постоянного тока выполняемые с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2. Кабели с сечением жил более 16 мм2 в соответствии с ПУЭ пп. 2.1.1 и 2.3.1 относятся к силовым кабельным линиям, т.е. начиная от 25 мм2 и далее. В соответствии с ПУЭ п. 1.1.18, значения величин, приведенные с предлогами «от» и «до», следует понимать «включительно», а значит кабели с сечением 16 мм2 относятся к электропроводкам.

Каким напряжением производится измерение сопротивления изоляции?

Итак, испытательное напряжение 1 кВ используют для измерения сопротивления изоляции электропроводок, к которым относятся изолированные установочные провода всех сечений и небронированные кабели с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 включительно.
Испытательное напряжение 2,5 кВ используют для проверки сопротивления изоляции силовых кабельных линий до 1 кВ, к которым относятся кабели с сечением фазных жил от 25 мм2 включительно.

Далее будут приведены требования из таблицы 37 приложения 3.1 к ПТЭЭП; они могут быть скорректированы или ужесточены для отдельных элементов электроустановок отраслевыми нормативными документами:

1) Электроизделия и аппараты на номинальное напряжение до 50 — напряжение мегаомметра 100В;
2) Электроизделия и аппараты на номинальное напряжение свыше 50 до 100 — напряжение мегаомметра 250В;
3) Электроизделия и аппараты на номинальное напряжение свыше 100 до 380 — напряжение мегаомметра 500-1000В;
4) Электроизделия и аппараты на номинальное напряжение свыше 380 — напряжение мегаомметра 1000-2500В;
5) Распределительные устройства, щиты и токопроводы — напряжение мегаомметра 1000-2500В;
6) Электропроводки, в том числе осветительные сети — напряжение мегаомметра 1000В;
7) Вторичные цепи распределительных устройств, цепи питания приводов выключателей и разъединителей, цепи управления, защиты, автоматики, телемеханики и т.п. — напряжение мегаомметра 1000-2500В;
8) Краны и лифты — напряжение мегаомметра 1000В;
9) Стационарные электроплиты — напряжение мегаомметра 1000В;
10) Шинки постоянного тока и шинки напряжения на щитах управления — напряжение мегаомметра 500-1000В;
11) Цепи управления, защиты, автоматики, телемеханики, возбуждения машин постоянного тока на напряжение 500-1000В, присоединенных к главным цепям — напряжение мегаомметра 500-1000В;
12) Цепи, содержащие устройства с микроэлектронными элементами, рассчитанные на рабочее напряжение до 60В — напряжение мегаомметра 100В;
13) Цепи, содержащие устройства с микроэлектронными элементами, рассчитанные на рабочее напряжение свыше 60В — напряжение мегаомметра 500В.

Испытания кабеля высоким напряжением постоянного тока

Минимально допустимое сопротивление изоляции электроустановок, аппаратов, вторичных цепей и электропроводок до 1000 В

Наименование испытываемой изоляции

Напряжение мегаомметра, В

Сопротивление изоляции не менее, МОм

1. Электроустановки напряжением свыше 12 В переменного тока и свыше 36 В постоян­ного тока:

100-1000, а при наличии полупроводниковых элементов — согласно паспорту

Должно соответствовать данным, приведенным в паспорте или ТУ, на конкретный вид изделия, как правило, — не меньше 0,5

В случае отсутствия дополнительных требований завода-изготовителя сопротивление изоляции аппаратов с полупроводниковыми элементами изме­ряется мегаомметром напряжением 100 В. В этом случае диоды, транзисторы и другие полупровод­никовые элементы необходимо зашунтовать

2. Электрические аппа­раты напряжением, В:

свыше 42 до 100

выше 100 до 380

Этот подпункт распространяется на К и Т автоматических и неавтоматических выключателей, кон­такторов, магнитных пускателей, реле, контрол­леров, предохранителей, резисторов, реостатов и других аппаратов напряжением до 1000 В, если они были демонтированы. Испытание недемонтированных аппаратов, а также их межремонтные испытания проводятся в соответствии с требова­ниями и периодичностью измерений распредели­тельных устройств, щитов, силовых, осветитель­ных или вторичных цепей

3. Ручной электроинструмент и переносные светильники со вспомогательным оборудо­ванием (трансформа­торы, преобразователи частоты, устройства, кабели-удлинители и т.п.), сварочные трансформаторы

После капитального ремонта: между деталями, которые на­ходятся под напряжением, для рабочей изоляции — 2,

для дополнительной — 5,

для усиленной — 7

В эксплуатации — 0,5,

для изде­лий класса II — 2

Для инструмента измеряется сопротивление изоляции обмоток и кабеля питания относитель­но корпуса и внешних металлических деталей; в трансформаторах между первичной и вторичной обмотками и между каждой из обмоток и корпу­сом — не реже одного раза в 6 мес.

4. Бытовые стационарные электроплиты

Измерение следует осуществлять не реже одного раза в год при нагретом состоянии плиты

5. Краны и лифты

Измерение следует осуществлять не реже одного раза в год

6. Силовые и осветительные электропро­водки

Сопротивление изоляции при снятых плавких вставках следует измерять на участке между смежными предохранителями или за последними предохранителями между любым проводом и землей, а также между двумя любыми проводами. При измерении сопротивления изоляции в сило­вых цепях должны быть отключены электроприемники, приборы и т.п. Сопротивление изоляции электропроводки во взрывобезопасных и пожаро­безопасных помещениях (зданиях) категорий А, Б, В, а также помещениях с массовым пребыва­нием людей следует измерять в полном объеме не реже одного раза в два года.

Сопротивление изоляции электропроводки в особо сырых и жарких помещениях, а также в помещениях с химически активной средой следует изме­рять в полном объеме не реже одного раза в год

7. Распределительные установки, щиты и токопроводы

Измерение следует осуществлять для каждой секции распределительного устройства. При возмож­ности такие измерения разрешается выполнять одновременно с испытанием электроустановок силовых и осветительных цепей, присоединенных к устройствам, щитам, или токопроводам

8. Вторичные цепи управления, защиты, измерения., автоматики, сигнализации, телемеханики и т.п.

В схемах управления, защиты, измерения, автоматики, сигнализации и телемеханики допускается не проводить измерения сопротивления изоляции, если для проверки необходим значительный объ­ем цодготовительных работ и эти цепи защищены предохранителями или расцепителями, имеющи­ми обратно зависимые от тока характеристики. Проверку состояния таких цепей., приборов и аппаратов необходимо осуществлять путем тщательного внешнего осмотра не реже одного раза в год. В случае заземленной нейтрали осмотр осуществляется одновременно с проверкой срабатывания защиты в соответствии с п. 4 табл. 27 приложения 1

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
