Комбинированный выключатель с светорегулятором

Светорегулятор с плавным гашением лампы

Светорегулятор с плавным гашением лампы

Андрей Шарый, Черниговская обл, с.Кувечичи. E-mail andr (at) chspu.edu.ua

Достоинство — включается в разрыв провода питания, может разместится под штатным выключателем в стене. Не тебует дефицитных деталей.

В радиолюбительской литературе описано немало разнообразных тиристорных регуляторов напряжения. Благодаря высокому КПД и малым габаритам эти устройства достаточно популярны. Современная элементная база позволяет несколько улучшить параметры старых вариантов таких регуляторов.

Автором этой статьи на основе сенсорного выключателя освещения, описанного в [1], разработан удобный светорегулятор, позволяющий плавно регулировать яркость сетевой лампы накаливания, устранять стартовый бросок тока и осуществлять плавное постепенное гашение лампы после выключения.

Достоинством устройства является возможность включать его просто в разрыв сетевого провода, питающего лампу, что выгодно отличает его от других тиристорных регуляторов. Падение напряжения на самом светорегуляторе при максимальной яркости не превышают единиц вольт.
Схемотехника устройства традиционна, тиристор включен в диагональ моста, импульсное управление реализовано на генераторе коротких импульсов, собранном на аналоге однопереходного транзистора (VT2,VT3). Можно конечно применить и однопереходной транзистор, но это сделает устройство дороже и совсем не намного меньше. Сам генератор управляющих импульсов содержит еще управляемый напряжением источник тока на транзисторе VT1, благодаря чему стало возможным изменять момент открывания тиристора как с помощью переменного резистора, так и посредством изменяющегося напряжения на конденсаторе C1.

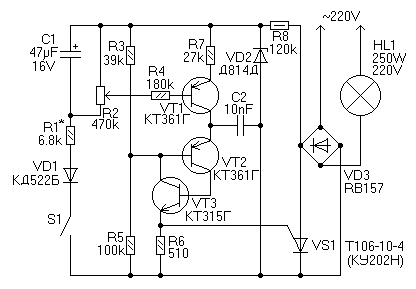

Принципиальная схема устройства показана на рисунке 1.

Рисунок 1. Принципиальная схема светорегулятора.

Габариты устройства зависят в основном от примененных тиристора и диодного моста. В более габаритном варианте применен тиристор КУ202Н, КУ202К и импортный диодный мост RB157, рассчитанный на силу тока до 1.5А при напряжении допустимом обратном напряжении около 400В. При отсутствии оного можно применить любой подходящий по напряжению и току мост, даже на дискретных диодах. Из малогабаритных подойдут КД105Г (мощность лампы не более 60Вт), или еще более мелкие импортные 1N4007, мощность лампы с которыми может достигать 200Вт. Можно также применять диодные мосты 1.5-2А 600В, используемые в импульсных компьютерных блоках питания, они имеют прямоугольный пластиковый корпус и расположение выводов в один ряд «гребешком».

Еще более уменьшить габариты можно применив тиристор семейства Т106-10-4, выполненный в пластмассовом корпусе ТО220, как у мощных транзисторов типа КТ805, КТ819. Для уменьшения габаритов желательно применить миниатюрный стабилитрон в стеклянном корпусе (VD2), напряжение стабилизации может быть в пределах 9 — 15В, рабочий ток более 3 мА. Печатные платы со схемой расположения элементов и вид одного из вариантов готового устройства на рисунках.

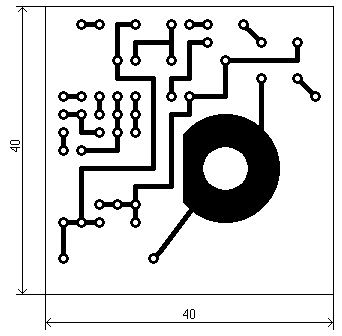

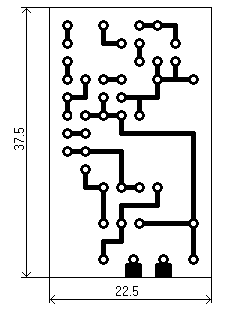

Рисуной печатной платы и расположение деталей варианта с применением тиристора Т106-10-4

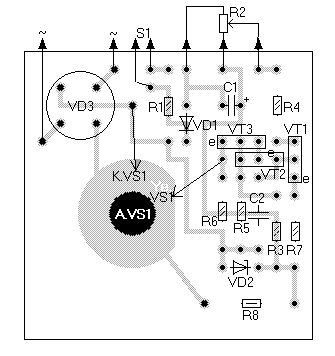

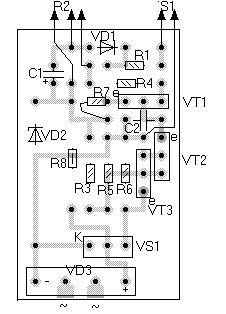

Рисунокпечатной платы и расположение деталей варианта с применением тиристора КУ202Н

Серия «Селена»

Все выключатели и розетки монтируются в стандартные круглые монтажные коробки диаметром от 60 мм, а блоки комбинированные комплектуются монтажными коробками 70х130х26,5мм.

С110-378
Выключатель одноклавишный
Номинальный ток — 10А 80,4×80,4×40,2мм

XX,YY руб/шт

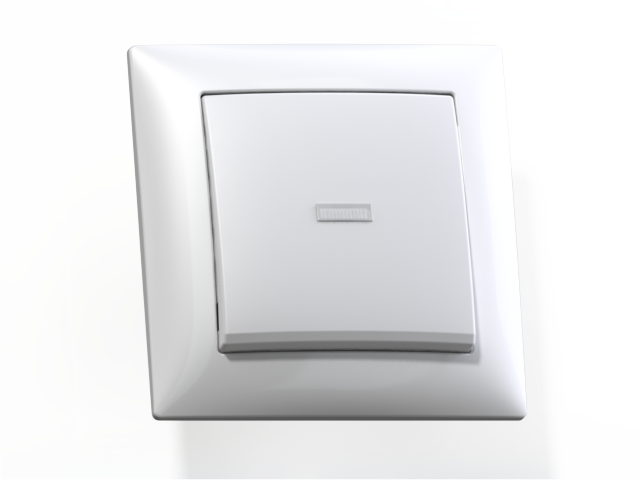

С110-395
Выключатель одноклавишный с подсветкой
Номинальный ток — 10А
80,4×80,4×40,2мм

C510-379
Выключатель двухклавишный
Номинальный ток — 10А
Размер 80,4×80,4×40,2мм

С510-397
Выключатель двухклавишный с подсветкой
Номинальный ток — 10А 80,4×80,4×40,2мм

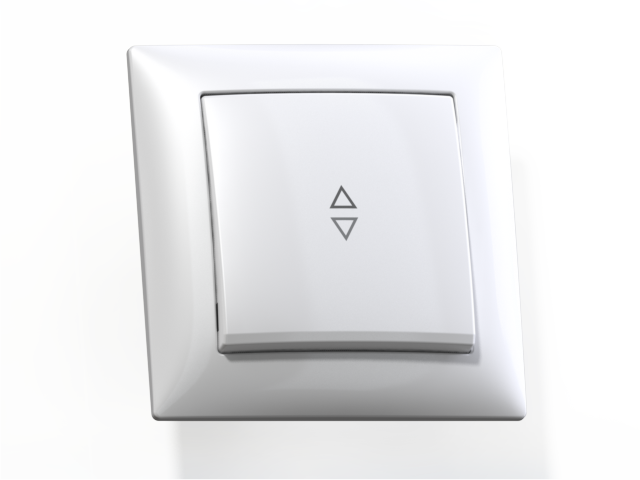

С610-396

Переключатель на два направления одноклавишный

Номинальный ток — 10А 80,4×80,4×40,2мм

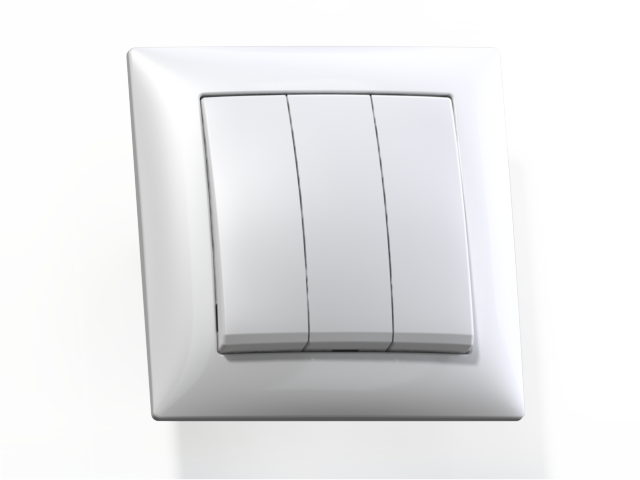

С510-406

Номинальный ток — 10А 80,4×80,4×41,3мм

PC16-369

Номинальный ток — 16А

PC16-370

Розетка одноместная с заземляющим контактом

Номинальный ток — 16А

Размер — 80,4×80,4×46,5 мм

PC16-400

Розетка одноместная с заземляющим контактом и защитной шторкой

Номинайльный ток — 16А

Размер — 80,4×80,4×46,8 мм

PT1-398

Розетка телефонная одноместная

Номинальный ток — до 1А

Размер — 80,4×80,4×36,9 мм

PTB1-O-399

Розетка телевизионная оконечная одноместная

Размер — 80,4×80,4×37,4 мм

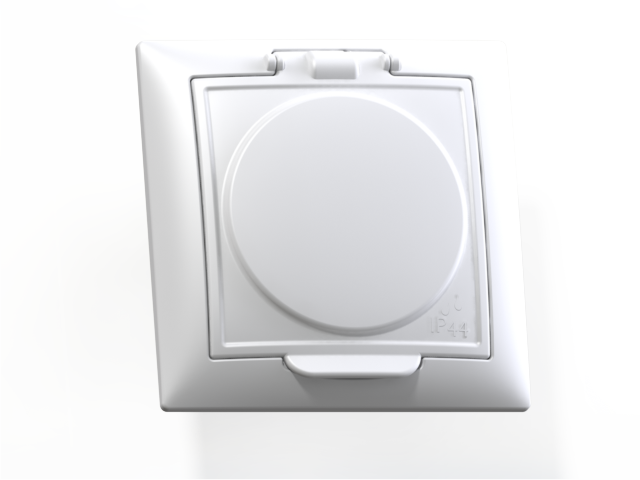

PC16-426

Розетка одноместная с заземляющим контактом и защитной шторкой брызгозащищенная IP44

Номинальный ток — 16А

PC16-371

Розетка двухместная Номинальный ток — 16А

Раземер — 80,4×120,6×33,8 мм

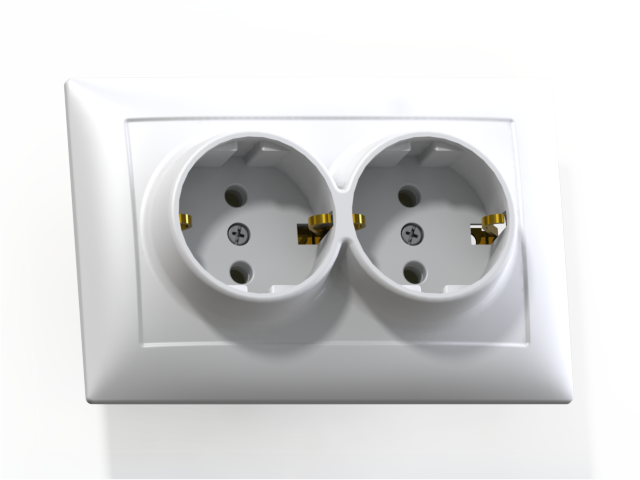

PC16-372

Розетка двухместная с заземляющим контактом

Номинальный ток — до 16А

PC16-401

Розетка двухместная с заземляющим контактом с защитной шторкой

Номинальный ток — 16А

С110-378 (с/к)

Выключатель одноклавишный Номинальный ток — 10А

Размер — 80,4×80,4×40,2 мм

С110-395 (с/к)

Выключатель одноклавишный с подсветкой

Номинальный ток — 10А

Размер — 80,4×80,4×40,2 мм

C510-379 (с/к)

Выключатель двухклавишный Номинальный ток — 10А

Размер — 80,4×80,4×40,2 мм

С510-397 (с/к)

Выключатель двухклавишный с подсветкой

Номинальный ток — 10А

Размер — 80,4×80,4×40,2 мм

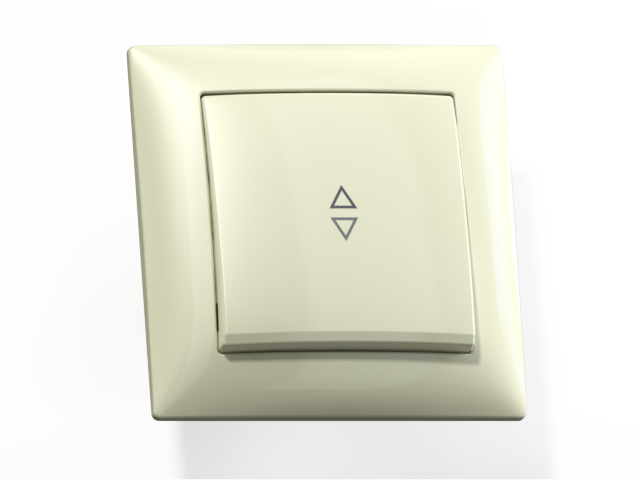

С610-396 (с/к)

Переключатель на два направления одноклавишный

Номинальный ток — 10А

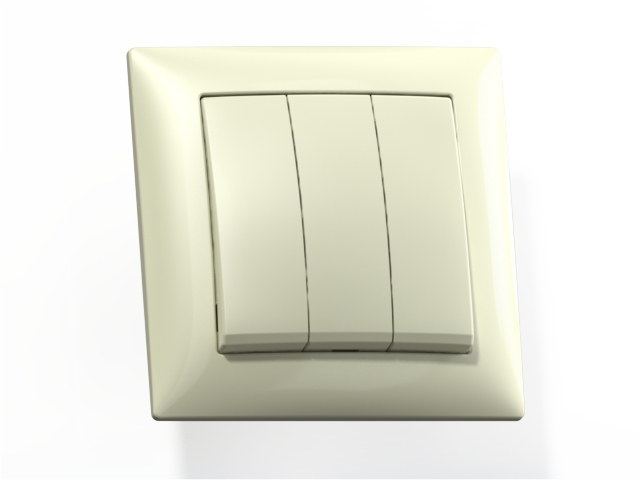

С510-406 (с/к)

Номинальный ток — 10А

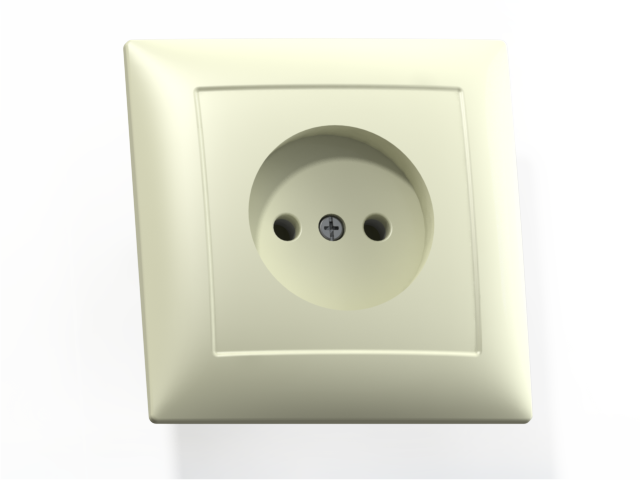

PC16-369 (с/к)

Номинальный ток — 16А

Размер — 80,4×80,4×36,3 мм

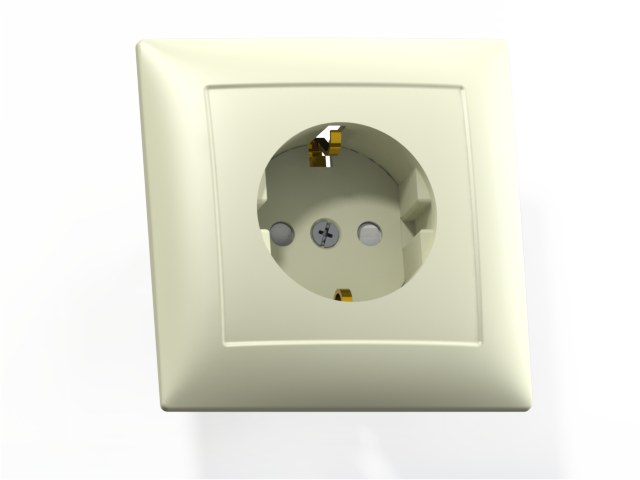

PC16-370 (с/к)

Розетка одноместная с заземляющим контактом

Номинальный ток — 16А

Размер — 80,4×80,4×46,5 мм

PC16-400 (с/к)

Розетка одноместная с заземляющим контактом и защитной шторкой

Номинайльный ток — 16А

Размер — 80,4×80,4×46,8 мм

PC16-426 (с/к)

Розетка одноместная с заземляющим контактом и защитной шторкой брызгозащищенная IP44

Номинальный ток — 16А

Размер — 80,4×80,4×49,2 мм

PT1-398 (с/к)

Розетка телефонная одноместная

Номинальный ток — до 1А

Размер — 80,4×80,4×36,9 мм

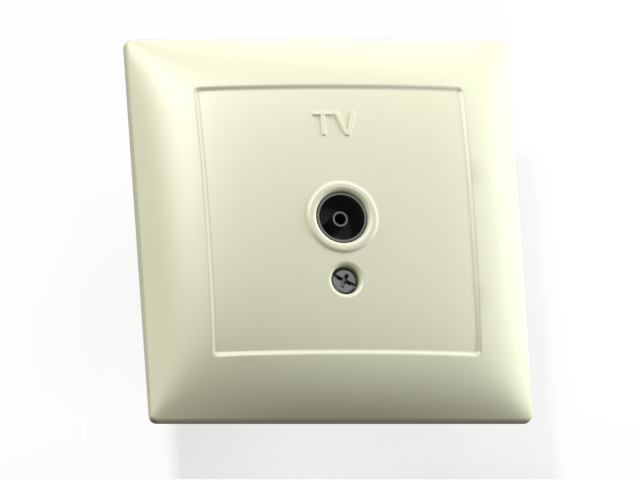

PTB1-O-399 (с/к)

Розетка телевизионная оконечная одноместная

Размер — 80,4×80,4×37,4 мм

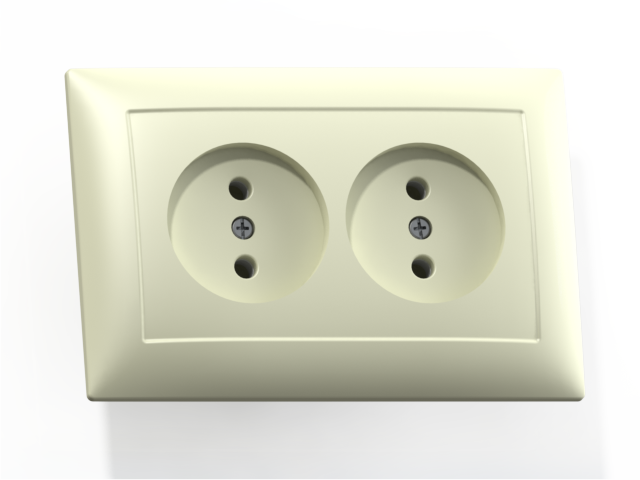

PC16-371 (с/к)

Розетка двухместная Номинальный ток — 16А

Размер — 80,4×120,6×33,8 мм

PC16-372 (с/к)

Розетка двухместная с заземляющим контактом

Номинальный ток — до 16А

Размер — 80,4×120,6×46,3 мм

PC16-401 (с/к)

Розетка двухместная с заземляющим контактом с защитной шторкой

Номинальный ток — 16А

Размер — 80,4×120,6×47 мм

БКВР-408 Блок Комбинированный Выключатель одноклавишный + розетка Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×42,2мм

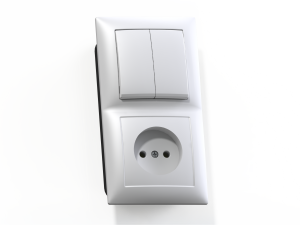

БКВР-409 Блок Комбинированный Выключатель двухклавишный + розетка Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×42,2мм

Читать еще:  Замкнуло розетку пропал свет

БКВР-410 Блок Комбинированный Выключатель трехклавишный + розетка Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×43,3мм

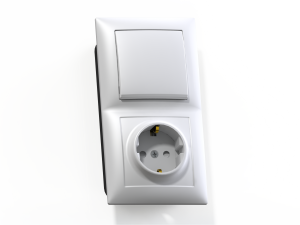

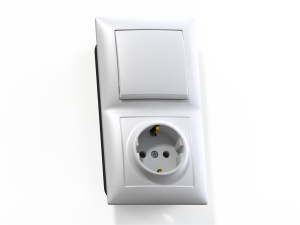

БКВР-411 Блок Комбинированный Выключатель одноклавишный + розетка с заземляющим контактом Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,4мм

БКВР-412 Блок Комбинированный Выключатель одноклавишный + розетка с заземляющим контактом Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,4мм

БКВР-413 Блок Комбинированный Выключатель одноклавишный + розетка с заземляющим контактом Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,4мм

БКВР-414 Блок Комбинированный Выключатель одноклавишный + розетка с заземляющим контактом и защитной шторкой Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,7мм

БКВР-415 Блок Комбинированный Выключатель одноклавишный + розетка с заземляющим контактом и защитной шторкой Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,7мм

БКВР-416 Блок Комбинированный Выключатель одноклавишный + Розетка с заземляющим контактом и защитной шторкой Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,7мм

БКВР-417 Блок Комбинированный Выключатель одноклавишный с подсветкой + розетка Номинальный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×42,2мм

БКВР-418 Блок Комбинированный Выключатель двухклавишный с подсветкой + розетка Номинальный ток: выключателя — 10А — Розетки — 16А 80,4×150,4×42,2мм

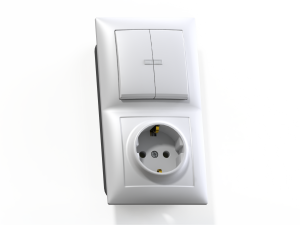

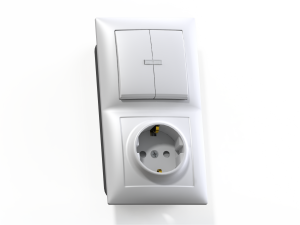

БКВР-421 Блок комбинированный Выключатель двухклавишный с подсветкой + розетка с заземляющим контактом Номинальный ток: — Выключателя — 10А — Розетки — 16А 80,4×150,4×45,4мм

БКВР-420 Блок Комбинированный Выключатель одноклавишный с подсветкой + розетка с заземляющим контактом Номинайльный ток: — выключателя — 10А — розетки — 16А 80,4×150,4×45,4мм

БКВР-423 Блок Комбинированный Выключатель одноклавишный с подсветкой + розетка с заземляющим контактом и защитной шторкой Номинальный ток: — Выключателя — 10А — Розетки — 16А 80,4×80,4×49,2мм

БКВР-424 Блок Комбинированный Выключатель двухклавишный с подсветкой + розетка с заземляющим контактом и защитной шторкой Номинальный ток: — Выключателя — 10А — Розетки — 16А 80,4×150,4×45,7мм

Как правильно подключить диммер — 3 популярные схемы.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

А еще опасайтесь диммеров с подсветкой.

Читать еще:  Hartens htv 32r01 t2c b уменьшение тока подсветки

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

    кабель двухжильный ВВГнг-Ls 2*1,5мм2
    кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

    сам диммер
    диммируемый светильник или лампа
    зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.
