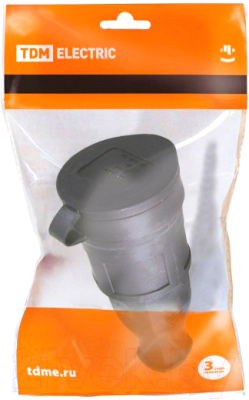

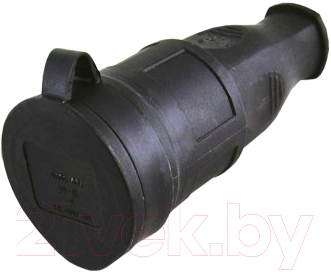

Розетка кабельная TDM SQ0612-0002

Аксессуары и сопутствующие

  • Популярные
  • Изолента
  • Колодки удлинителя
  • Ножи строительные
  • Кабели силовые
  • Изолента ETP ПВХ 19ммx20м черный код 681.333 3,26 р. 3,10 р.
  • Нож электромонтажный КВТ НМИ-01 / 63845 код 910.648 64,70 р. 61,47 р.
  • Провод силовой Electraline 11020 ПВС 3×2.5мм А 10м код 1.055.010 34,83 р.
  • Колодка удлинителя Panasonic WLTB04202BL-BY код 1.083.569 6,00 р.
  • Страна производства: Россия
  • Производитель: ООО «НЭКМ», ул. Дорожная, д. 60 Б, г. Москва, РФ
  • Импортер в РБ: Общество с ограниченной ответственностью «Крэзисервис», 220076, г. Минск, ул. Кирилла Туровского, 10, пом. 150 Общество с ограниченной ответственностью «АМПЕР-освещение и электрика», 220055, г. Минск, ул. Каменногорская, д. 45
  • Сервисные центры TDM
  • Другая продукция TDM

Обращаем ваше внимание, что мы оставляем за собой право не публиковать отзывы:
— относящиеся к теме, по поводу которой уже оставлен отзыв или обращение в любой письменной форме от того же лица;
— без указания телефона, оставленного при заказе (в случаях, когда необходимо подтвердить подлинность отзыва);
— не соответствующие действительности или содержащие данные, подлинность которых невозможно установить;
— оставленные позже, чем через 30 дней после описываемых событий;
— неинформативные;
— критикующие личность, а не действия сотрудников;
— критикующие лиц, не являющихся сотрудниками нашей организации, и сами сторонние организации;
— написанные заглавными буквами или транслитом, со множеством ошибок;
— содержащие оскорбительные, нецензурные и бранные выражения;
— содержащие названия других магазинов и ссылки на другие интернет-ресурсы;
— содержащие в тексте отзыва контактные данные, точные адреса или полные ФИО частных лиц.

Любая поступающая информация обрабатывается модератором и используется для улучшения качества наших услуг. Модератор может удалить из текста публикуемого отзыва контактные данные, ФИО и ссылки, исправить форматирование и транслит без предварительного согласования с автором.

Срок проверки и публикации отзыва может занять до 7 дней.

Обработка вопросов осуществляется модератором и может занимать до нескольких рабочих дней. Для оперативного ответа обратитесь в call-центр. Мы публикуем только обращения, касающиеся производственных характеристик и/или использования исправного товара.

Мы не публикуем оставленные через форму “Вопрос-ответ”:
— вопросы, относящиеся к теме, по поводу которой уже опубликован вопрос;
— вопросы, ответы на которые есть в описании товара;
— вопросы по товарам, которых нет в наличии или которые пропали из наличия до ответа;
— вопросы о бонусной программе;
— вопросы о картах рассрочки и формах оплаты;
— вопросы об оплате частями, необходимых документах;
— вопросы о способах заказа, просьбы оформить, изменить или отменить заказ;
— вопросы о самовывозе и доставке;
— вопросы о графике работы и контактах;
— вопросы о формировании и изменении цен, наличии товара, о сроках появления в продаже;
— вопросы о гарантии, возврате, сервисных центрах и производителях;
— вопросы об акциях, скидках, подарках и промокодах;
— вопросы и отзывы о работе сайта и других сервисов;
— вопросы и отзывы о качестве товара или обслуживания;
— тексты, написанные заглавными буквами, латиницей, содержащие оскорбительные, нецензурные и бранные выражения или названия других магазинов, ссылки на другие интернет-ресурсы.

Разъемы СЕЕ 3-х, 4-х, 5-ти контактактные

Промышленные штепсельные соединители.

В промышленности и строительстве используются штепсельные соединители, эксплуатационные требования к которым повышены. Эти соединители должны обладать более высокой надежностью и безопасностью, чем обычные вилки и розетки. Вообще, промышленные штепсельные соединители обязательно удовлетворяют следующим критериям:

  • Исключают возможность случайного отключения, которое может привести к аварии;
  • Имеют защиту от пыли, влаги, агрессивных сред;
  • Специальные соединители приспособлены для взрывоопасных и пожароопасных условий;
  • Специальные соединители для эксплуатации в условиях повышенной влажности;
  • Разъемы отличаются различными номинальными напряжениями, токами, количеством фаз;
  • Некоторые промышленные разъемы могут применяться в быту, например для подключения дизельных генераторов.

Международный стандарт IEC 60309, Международной электротехнической комиссии регламентирует параметры вилок, розеток и муфт, применяемых в промышленности. Наивысшее напряжение, допускаемое стандартом — 690 вольт при постоянном или переменном токе. Наибольший ток — 125 ампер. Наивысшая частота — 500 герц. Диапазон рабочих температур — от -25°C до +40°C.

Есть множество розеток и вилок, отличающихся размером, числом штифтов, что связано с током, а также количеством подаваемых фаз. Соединения имеют минимальную степень защиты оболочки IP44(зачастую выше), что позволяет использовать их под открытым небом. Наряду с возможностью передавать большие токи, промышленные соединители предотвращают возможность случайного подключения бытовых приборов к гнездам, для них не предназначенным, форма вилки просто не подойдет.

Как вилки, так и розетки, имеют цветовую маркировку, обозначающую диапазон напряжений и частот, используемых в конкретной сети. Так, например:

  • Желтый цвет обозначает диапазон от 100 до 130 вольт при частоте от 50 до 60 Гц;
  • Синий цвет обозначает диапазон от 200 до 250 вольт при частоте от 50 до 60 Гц;
  • Красный цвет обозначает диапазон от 400 до 480 вольт при частоте от 50 до 60 Гц;

Цветовой код относится к наибольшему значению напряжения между фазами.

Чаще всего синие соединители служат метеоустойчивыми внешними розетками для подключения наружных устройств. Желтые — для трансформаторного питания напряжением 110 вольт, например на строительных площадках Великобритании к такому решению прибегают, чтобы обезопасить рабочих от поражения электрическим током, при использовании электроинструментов на строительной площадке под открытым небом.

Обычно большие 32 амперные соединители синего цвета обеспечивают питанием сооружения, типа бытовок, а мобильные вагончики питают малые 16 амперные синие розетки. Красные трехфазные розетки питают портативное трехфазное оборудование.

Читать еще:  Чем отличается двухполюсный выключатель света от однополюсного

По стандарту IEC 60309 розетки и вилки различного напряжения имеют разный цвет, и чаще всего можно встретить:

  • Желтые — на напряжение 125 вольт;
  • Синие — на напряжение 250 вольт;
  • Красные — на напряжение 400 вольт;
  • Черные — на напряжение 500 вольт, их можно встретить на судах.

Согласно стандарту IEC 60309-2, соединители выпускаются в нескольких вариантах, разработанных так, чтобы вилка одного конкретного типа могла бы быть подключена только к конкретно определенному типу гнезда. Диаметр кольцевого корпуса отличается для токов 16, 32, 63 и 125 ампер. Комбинации частоты и напряжения отличаются по расположению заземления, выделяемого шпоночной канавкой.

Первый вывод может располагаться в одной из 12 позиций, расположенных под 30° на окружности, по которой и установлены штыри. Позиция определяется по розетке, например шпоночный паз расположен на 6 часов, то есть ровно снизу, и совпадает со шпоночной выемкой на вилке. Первый штифт имеет больший диаметр, чем все остальные, чтобы в любом случае исключить неправильный тип штепсельного соединения вилки с розеткой.

Опционально разъемы на токи 63 и 125 ампер могут быть оснащены пилотным контактом диаметром 6 миллиметров, который включается после того, как другие контакты вилки воткнуты, а при отключении именно он размыкается первым. Это нужно для того, чтобы при отсоединении вилки, в случае, если возникнет искрение, ни вилка, ни розетка, не были бы повреждены, а человек не был бы травмирован.

Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема. Если же разъем трехконтактный, то пилотный штырь располагается на контактной окружности ровно напротив заземляющего контакта, в то время, как остальные штыри установлены под углом 105° по обе стороны от него.

Наиболее распространенными типами разъемов являются:

  • желтый (110/120 вольт) 2 фазы + земля;
  • синий (230/240 вольт) 2 фазы + земля;
  • желтый (110/120 вольт) 3 фазы + земля;
  • синий (230/240 вольт) 3 фазы + земля;
  • красный (400 вольт) 3 фазы + нейтраль + земля.

Красный, три фазы + нейтраль + земля

Это соединение позволяет осуществить подключение к трехфазной сети на 400 вольт, при номинальных токах в 16, 32, 63, 125 или даже 200 ампер. Они широко применяются на строительных площадках центральной Европы, где используется трехфазное оборудование и одна фаза на 230 вольт для других устройств.

Так называемые силовые разветвители позволяют получить от такого разъема три группы по одной фазе для индивидуального подключения с целью балансировки нагрузок по фазам, что весьма важно для генераторов. Такие конфигурации часто применяют на выставках, фестивалях, крупных мероприятиях.

Пять штырей расположены по кругу, и заземляющий штырь толще и длиннее сетевых. При взгляде на розетку, последовательность фаз по часовой стрелке L1, L2, L3. Поскольку некоторые проводники могут быть предназначены для реверсирования двигателей, штыри некоторых вилок, применяемых на строительных площадках и на промышленных предприятиях, могут меняться местами, чтобы изменять последовательность фаз.

Трехфазные электродвигатели, не требующие нейтрали, используют четырехштыревые разъемы, в которых есть лишь три фазы и земля, а нейтрали нет.

Синий, одна фаза + нейтраль + земля

Однофазное соединение. В частности, наименьшее, на 16 ампер, особенно распространено в сфере домов на колесах, а также в парках и на причалах в Европе. Розетки для вагончиков там почти полностью заменены на такие, вытеснив другие стандарты вилок и розеток на 230 вольт. Это связано с безопасностью подключений в силу высокой степени защиты оболочки такого соединения. В небольших временных зданиях и сооружениях, в частности с электрическим отоплением, применяются соединения на 32 ампера.

Не для всех однофазных электрических установок критично расположение фазы и нейтрали, и встречаются довольно часто розетки, установленные наоборот. Если для устройства критично соблюдение расположения фазы и нейтрали, то следует применять устройства, оснащенные УЗО.

При монтаже таких розеток разъемом вниз, использование их под открытым небом оказывается очень удобным для любых погодных условий. По этой причине данный разъем стал уже стандартным для осветительного оборудования (до 16А) в британской киноиндустрии и на телевидении. Часто эти розетки служат как выводы трех отдельных фаз более мощного трехфазного источника.

Синий, три фазы + нейтраль + земля

Эти вилки и розетки служат в системах питания на 110 и 240 вольт. Популярны они для подключения наружного освещения, в аудио промышленности в качестве замены разъемов NEMA. Часто три провода используют для раздельной подачи питания или объединяют их.

Когда нужно выбрать 110-120 вольт или 220-240 вольт между фазой и нейтралью, или между фазой и фазой, такие разъемы также оказываются полезными. Если не нужны три фазы и не требуется выбор режимов, то есть желто-оранжевые разъемы для подачи к нагрузке однофазного питания 110-120 или 220-240 вольт.

Что такое силовая розетка?

Силовые розетки применяются при необходимости подключить бытовые приборы, которые имеют стандартную или повышенную мощность. Например, котельное оборудование, электроплиту, стиральную машину и т.д. Однако, наличие характеристик мощности будет сказываться на выборе вида такой электрофурнитуры.

Область применения и структура силовых розеток

Что такое силовая розетка? Это по сути электроразъем, где есть контакты, которые могут разъединяться или соединяться, что обеспечивает запитку устройства. Конструктивно выделяют однофазные и трехфазные разъемы. Параметр тока 3-хфазного составляет 380 Вольт. Популярными среди всех возможных вариантов являются штепсельные разъемы.
Изготавливается продукция такого назначения из специального пластика, характеризующего прочностью и хорошей устойчивостью к воспламенению. Также можно выделить и другие конструктивные особенности:

  • наличие предохранения от коррозии всех структурных элементов из металла;
  • предупреждение попадания конденсата, пыли, воды, горючих смесей под корпус;
  • возможность работать при широком температурном диапазоне.
Читать еще:  Выключатель трехклавишный для освещения

В штепсельные розетки кабель, отвечающий за прохождение электротока, крепится гибкой скобой. Места соединения обустраиваются лужеными медными клеммами. Провода имеют цветовую маркировку, что помогает в процессе подключения не ошибиться с характеристиками напряжения.

Типы устройств

Выделяют несколько типов силовых изделий, применение которых зависит от параметров электросети. Высокой востребованностью пользуются разъемы с разным количеством контактов:

  • ноль, земля, фаза;
  • ноль и три фазы;
  • три фазы, ноль и земля.

Производители позаботились о том, чтобы силовые розетки можно было применять как для мобильных, так и для стационарных конструкций. Выделяют розетки в зависимости от величины тока на 25, 32, 63, 125 Ампер. Эти параметры нужно сопоставлять с потребляемой мощностью электроприборов, которые подлежат запитке.

Варианты установки

Электрофурнитура может монтироваться скрыто или открыто. При креплении накладной розетки нужно установить её на поверхность стены. Это применимо, если вся электропроводка относится к открытому типу, как например, в банях, подсобках или деревянных жилых домах. Также подобные изделия подойдут для уличного монтажа. Силовые розетки скрытого типа подразумевают, что перед креплением нужно будет сделать углубление в стене. Именно туда крепится вся конструкция, а провода укладываются в проштробленный канал. Это наилучший вариант для жилых помещений.

Степень защиты силовых разъемов

При покупке нужно обращать внимание на устойчивость к воздействию факторов извне. Для этого все товары имеют соответствующую маркировку. Например, IP44 или IP67, где первая из двух цифр – это показатель защиты от пыли, а вторая – от влаги. То есть, цифра 6 означает полную пыленепроницаемость, а 8 – наивысший уровень защищенности от попадания влаги (возможность работать под водой).

Особенности конструкции

Самая простая конструкция – та, которая рассчитана на ток переменного типа и не имеет заземляющих контактов. Силовые розетки с заземлением имеют специальный заземлитель в виде штекера.

В структуре могут присутствовать и специальные защитные элементы – шторы, перекрывающие отверстия для ввода вилки и открывающиеся только при одновременном введении штырей. Есть в продаже и товары с вмонтированным выталкивателем, где есть кнопка, при нажатии на которую вилка сама вылетает из отверстий.
Торговые марки разрабатывают продукцию с таймерами, где программируется время соединения и разъединения контактов. Более сложные варианты имеют в конструкции УЗО, что позволяет надежно защитить сеть от перегрузок и аварий.

Как выбрать силовую розетку?

Необходимо учитывать такие параметры:

  • Место, где будет устанавливаться электрофурнитура, а также тип проводки и способ её обустройства.
  • Номинальная мощность.
  • Производитель, цена и качество изделия.

Часто к силовым разъемам покупаются удлинители, разветвители, переходники и адаптеры.
Кабель для силовой розетки должен быть с хорошими показателями гибкости. Если применяются многожильные проводники, подготовленные контакты стоит нужно постоянно мониторить и оценивать их работоспособность.

Эту страничку дополнительно ищут в сети по запросу: что такое силовая розетка.

Розетка 380 В: технические характеристики

Для подключения мощных временных электроприемников достаточно часто используют розетки на 380 вольт. Этот вид коммутационных устройств позволяет обеспечить надежное и качественное подключение к электрической сети электрооборудования номинальной мощностью до 25кВт.

При это розетки данного типа имеют достаточно широкую номенклатуру и позволяют обеспечивать их подключение практически в любых электрических сетях. А конструкция большинства розеток обеспечивает защиту от неправильных действий обслуживающего персонала. Но давайте обо всем по порядку.

  • Обозначение и виды розеток на 380В
    • Маркировка розеток на 380В
    • Виды розеток на 380В
  • Особенности розеток на 380В
  • Подключение розеток на 380В
  • Вывод

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

  • Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
  • Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
  • Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.
Читать еще:  Сила тока для кабелей ввг

Обратите внимание! Каждая на 380 в розетка должна содержать информацию о отсутствии или наличие блокировочного устройства. Если оно имеется, то должна быть информация механическая она или электрическая. Данная блокировка необходима для исключения ошибочных действий по извлечению вилки из розетки при работающем электроприборе или инструменте.

  • Так же обязательно обратите внимание на тип крепления розетки. Ведь на рынке достаточно широко представлены как стационарные, так и розетки с вилками для переносок. Цена у этих моделей иногда достаточно сильно отличается, что связано с тем, что розетки для переносок имеют зачастую более высокую степень защиты от влаги и пыли.

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

  • Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

Обратите внимание! Некоторых смущает тот факт, что сеть 380В может быть образована двумя проводниками. Ведь как известно наша сеть имеет трехфазное исполнение. Но для некоторых приборов достаточно только двух фаз, ведь линейное напряжение между ними будет те самые 380В. Третий же проводник просто остается не задействованным.

  • Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
  • Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Особенности розеток на 380В

Для многих может показаться неважным какие силовые розетки 380в и где использовать. Главное наличие необходимого количества контактов, а там мы уж сами разберемся что и куда подключать. Но все не так просто.

  • Дело в том, что вилку, предназначенную для розетки 2Р+N+PE вы не вставите в розетку 3Р+N. Хотя количество контактов у них одинаково. Дело в том, что ГОСТ Р 51323.1-99 четко нормирует расположение контактов и их размер для каждого возможного варианта розеток.
  • Каждая розетка в нижней части имеет направляющую, которая не позволяет вставлять вилки неправильным положением. Ведь многие мощные потребители электроэнергии достаточно трепетно относятся к чередованию фаз и допустить изменения здесь никак нельзя.
  • Кроме того, во всех розетках инструкция требует соблюдать нормы ПУЭ, которые требуют обеспечить первоочередное замыкание заземляющих контактов. В связи с этим контакт PE любой розетки имеет больший диаметр, а на вилке данный контакт несколько длиннее.
  • Ну и на последки строго нормируется расположение фазных, нулевых и защитных контактов в розетках разных типов. Для розеток разных типов угол между этими контактами разный, что не позволит вам использовать разные вики и розетки. Более подробно с этой особенностью вы можете познакомится на видео.

Подключение розеток на 380В

Ну и напоследок хотелось бы коснуться вопроса подключения розетки и вилки на 380 вольт. Дело в том, что данные коммутационные приборы достаточно требовательны не только к качеству, но и соблюдению норм подключения.

  • Прежде всего остановимся на вопросе используемого провода или кабеля. Согласно табл. 107 ГОСТ Р 51323.1-99 розетка на 16А должна обеспечивать возможность подключения провода сечением от 1,5 до 4 мм 2 (см. Выполняем расчет сечения провода по мощности), вилка от 1,5 до 2,5 мм 2 , а заземляющего проводника в обоих случаях до 6 мм 2 . Соответствующие нормы действуют и для других типоразмеров розеток и вилок.
  • Если вы решили выполнить подключение своими руками, то прежде всего вам следует вскрыть розетку и завести кабель. После этого производим подключение фазных проводников. Их необходимо подключить к контактам L1, L2 и L3 для розеток 3Р.
  • Затем при наличие соответствующих контактов подключаем нулевой провод и провод заземления. Они имеют обозначение согласно норм ПУЭ.
  • После этого приступаем к подключению вилки. Здесь мы проделываем те же операции. Сначала вскрываем вилку и заводим кабель. Затем подключаем фазные проводники к соответствующим контактам. Они имеют такую же маркировку, как и розетка силовая 380в.
  • После этого производим подключение нулевого (см. Заземление и нулевой провод: как отличить) и защитного провода при их наличии. На этом весь процесс подключения окончен. Здесь важно отметить, что следует соблюдать чередование фаз при подключении. Но так как фазировку мы проверить не можем, то правильность чередования фаз проверяется только пробным включением.

Вывод

Как видите силовые розетки 380в имеют достаточно много отличий от обычных розеток на 220В. И они заключаются не только во внешнем различии.

Ведь это уже достаточно ответственный коммутационный аппарат, к которому предъявляются повышенные требования. Поэтому еще на стадии выбора розетки и вилки советуем вам ознакомится со всеми аспектами, дабы в последствии не ошибиться.
