Как устроена электрическая розетка

Зачем в вилке отверстие и другие занимательные факты и история розетки

Мы все ежедневно пользуемся электроприборами, питающимися от сети переменного тока напряжением 220 вольт. Рутина повседневности не позволяет задуматься над конструктивными особенностями и разновидностями такого гениального изобретения, как вилка и розетка. А, между прочим, это электрическое соединение отличается не только дизайном, но и конструкцией. Вид разъема зависит от особенности стандарта сети в разных странах мира.

Установленные в наших домах розетки изготовлены в соответствии с требованиями европейских стандартов. Штыри вилки плотно входят в каналы розетки, а корпус надежно зафиксирован в углубленном посадочном месте. Перья отечественной вилки, так же как и каналы розетки имеют круглое сечение, а вилка евро-стандарта в отличие от старой советской, имеет более толстые штыри. Предлагаем познакомиться с историей возникновения, конструкцией и разновидностями розеток и вилок.

Об истории электроразъема

Комплект, позволяющий подать питание к электроприборам от бытовой сети переменного тока, многие называют «штепсельным соединителем». Он состоит из следующих элементов:

• розетки, выполненной в виде гнездового разъема с контактами, к которым подведено напряжение;
• вилки, перья которой связаны с проводами, питающими энергией электрический прибор.

Как ни удивительно, но авторство этого изобретения принадлежит не Тесле или Эдисону, а американскому бизнесмену и изобретателю Харви Хаббелу. Именно он в 1904 году запатентовал новую конструкцию соединения, которая заменила небезопасные коммуникационные разъемы Эдисона.

В двадцатых годах прошлого века комплект Хаббела стал широко использоваться и зарекомендовал себя как безопасное и простое соединение для обеспечения потребителей электроэнергией. Данное новшество стали использовать в различных странах. Однако конструкция изменялась в зависимости от стандартов электрической сети.

Как устроена розетка

Неотъемлемыми элементами любой современной розетки являются пластиковое или керамическое основание с крепежом, контактная группа и лицевая накладка. Конструкция основания с токонесущими элементами позволяет зафиксировать его с помощью крепежных лапок или проушин, а затем прикрепить лицевую панель.

Розетки с керамической основой более дорогие и способны переносить повышенный нагрев. У пластиковых розеток значительно меньше цена. Такие соединительные элементы не предназначены для работы с мощными потребителями.

Для изготовления контактов используется бронза или латунь. Следует отдавать предпочтение розеткам с лужеными токонесущими частями, которые обеспечивают плотное прилегание перьев вилки, или покупать розетки с бронзовой контактной группой. Бронза не только устойчива к окислению, но и отлично фиксирует вилку благодаря пружинящим свойствам.

Важными частями розеток являются:

• заземляющие контакты. Они обеспечивают безопасность эксплуатации электроники, оргтехники, компьютеров, стиральных машин и других приборов;
• соединительные клеммы. Они отличаются в зависимости от способа крепления провода и делятся на винтовые и саморегулирующиеся;
• лицевые накладки, защищающие контактную группу. Обычно панели пластмассовые, но встречаются также металлические и стеклянные.

В зависимости от особенностей конструкции и применяемых материалов меняется цена изделия.

Виды розеток в зависимости от особенностей применения

Для подачи напряжения к приборам используются следующие разновидности розеток:

• накладные и встраиваемые. Их можно подключать к открытой проводке или скрытым электрокоммуникациям;
• для помещений с повышенной влажностью и эксплуатации на улице. У таких розеток более надежная защитная оболочка;
• со шторками, закрывающими контактную группу при вынимании вилки.

Кроме того розетка может выполняться в одном корпусе с выключателем или таймером, а также оснащаться кнопкой для выталкивания вилки.

Несколько фактов про электрические соединители

И, напоследок, некоторые детали:

• не существует безопасных вилок и розеток для малышей. Независимо от конструкции имеется опасность поражения электрическим током;
• не всегда розетки, оборудованные крышкой, могут использоваться в мокрых помещениях. Такая поворотная панель может являться декоративным элементом;
• отсутствуют жесткие требования по высоте монтажа розеток. При Союзе по стандарту розетки размещались на высоте 90 см, что позволяло видеть включен ли прибор. Сейчас рекомендуемое расстояние от пола – 30 см;
• за рубежом существует вилки, у которых на корпусе рядом с двумя штырями имеется отверстие. Оно предназначено для подключения дополнительного токопроводящего или заземляющего штыря.

Наряду с отечественными разъемами, имеющими два круглых штыря, сегодня существуют и другие соединители.

Так что, отправляясь в путешествие, не забудьте взять с собой подходящий адаптер для подключения зарядного устройства телефона, если, конечно, он соответствует напряжению и частоте сети.

Розетки: история и современность

История изобретения, усовершенствования и использования розетки. Какие сегодня бывают розетки? На что следует обратить внимание при выборе розеток?

Кто изобрел розетку?

Прошлое розетки довольно таинственно. Доподлинно известно, что она появилась в XIX веке и сразу несколько человек претендовали на её изобретение.

Говорят, изобрёл прибор Тесла – физик, которого полжизни преследовали трудности и неприятие его исследований и открытий. Переехав из Европы в Америку, он устроился инженером в компанию Томаса Эдисона.

Однажды Эдисон пообещал Тесле 50 тысяч американских долларов (в наше время это около 1 миллиона), если ему удастся конструктивно усовершенствовать электрические машины постоянного тока.

Когда появились розетки в домах?

Вскоре Тесла представил 24 разновидности машин, новый коммутатор и регулятор. Эдисон всё одобрил, но в вознаграждении отказал, заметив, что эмигрант не разбирается в американском юморе. Тесла уволился, не потерпев оскорблений. Некоторые полагают, что именно у Теслы Эдисон позаимствовал идею розетки, которую представил на одной из выставок. Впрочем, это только слухи. Да и патент на прибор получил совсем другой человек. Впрочем, если бы Тесла обратился бы вовремя в бюро по защите патента, история розетки пошла бы совсем по другому пути.

Первое время электричество использовали лишь для освещения зданий и улиц. Изобретение розеток, как бы там ни было, приходится на то время, когда свет пришёл в дома. Сначала это были только лампочки, вместе с ними появились и первые выключатели. Вскоре выпустили первый электроприбор. Это был вентилятор.

Уже через 6 лет компании изготавливали 85 видов электроустройств. Однако использовать их было трудно. К сети устройства подключались напрямую, потому они стояли как мебель, и их нельзя было никуда убрать. Тогда электророзетка и получила распространение. Запатентовал её американский изобретатель Харви Хаббелл в 1904 году.

Прибор был своеобразным адаптером. Розетку вкручивали в патрон и подключали к ней штепсель от электроприбора. В то время розетки не встраивались в стену, а крепились к стене. На это было две причины: трудоёмкая работа и опасность возгорания. Кстати, по сегодняшний день в деревянных домах, например, на даче, принято устанавливать наружные розетки с открытой проводкой.

Ровно через 14 лет после выдачи первого патента, в 1918 году японец Коносуке Мацусита сконструировал первую двойную розетку. Для того времени это было настоящим открытием. Евророзетка была изобретена немецким инженером Альбертом Бюттнером в 1926 году.

Как выбрать розетку?

Сегодня при выборе розетки нужно учитывать несколько факторов. Евророзетки не подойдут к бытовым приборам со штепсельными вилками советского образца. Впрочем, при желании можно поменять старый штепсель на вилку типа C.

Необходимо учитывать силу тока, потребляемую той или иной бытовой техникой. Этот показатель указан в паспорте. В большинстве случаев достаточно 10 ампер. Исключения – мощный кондиционер, микроволновая печь, электрообогреватель. Для кухонной плиты нужна мощная розетка, ведь сила тока достигает 46 ампер.

Сегодня розетки бывают разных видов и форм, например, со светодиодом. Они хороши в тёмное время суток. А в детской лучше установить розетки с автоматической шторкой для отверстий. Открывается она только при введении штепселя, другие предметы в прибор не воткнуть.

LiveInternetLiveInternet

• Регистрация
• Вход

—Рубрики

• Аудиокниги радио (55)
• книги (18)
• киноцентр (8)
• пэйчворк (3)
• вышивка аппликация на одежде (127)
• ВЯЗАНИЕ (660)
• ЗДОРОВОЕ ТЕЛО (53)
• клипарты (20)
• компьютер (125)
• Кулинария (281)
• музыка (2)
• Музыка (1)
• разное (145)
• растения (12)
• творчество (12)
• творчество (9)
• художество (10)
• ЦВЕТ ВО ВСЕХ ПРОЯВЛЕНИЯХ (30)
• ФОТО (6)
• шитье (173)

—Поиск по дневнику

—Подписка по e-mail

—Статистика

Электрика для девочек, часть 1 — электрический удлинитель

Электрика для девочек, часть 1 — электрический удлинитель

Нашим рыцарям не всегда есть дело до мелочей. И, даже в свободное от спасения мира время, не в любой момент к ним можно подойти с очередной мелкой «печалькой». Поэтому неплохо кое-что уметь делать своими руками. К примеру… удлинитель.

Потребуется для его создания не так уж и много: шнур, вилка и розетка.

От сечения провода зависит, насколько мощный электроприбор можно будет в этот удлинитель включить. Если взять 2,5 мм — то практически любую домашнюю технику. Если 0,5 мм, как на фото, то максимум 1500 Вт. Фен например.

Как устроена электрическая розетка

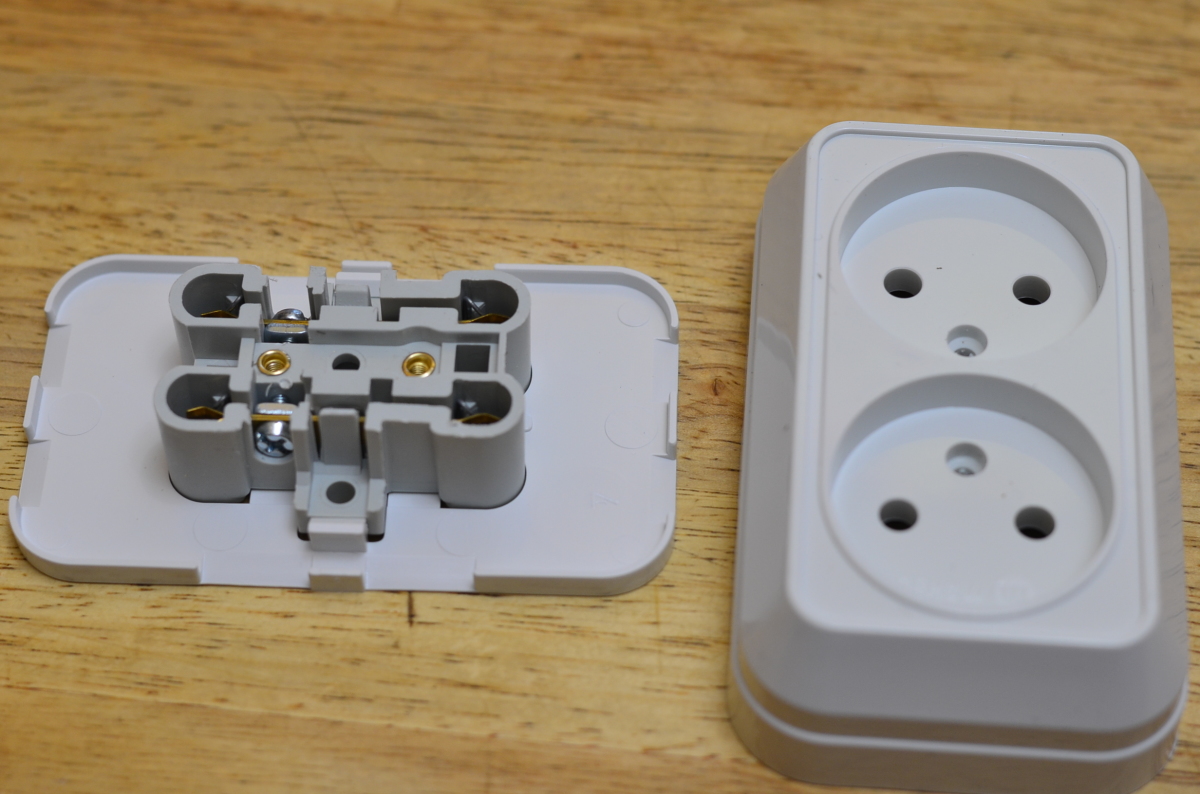

Итак, заглянем, что же там внутри.

А внутри там совсем не сложно и не страшно. Всего две клеммы для подключения провода (три, если у вас есть заземление).

Как устроена электрическая вилка

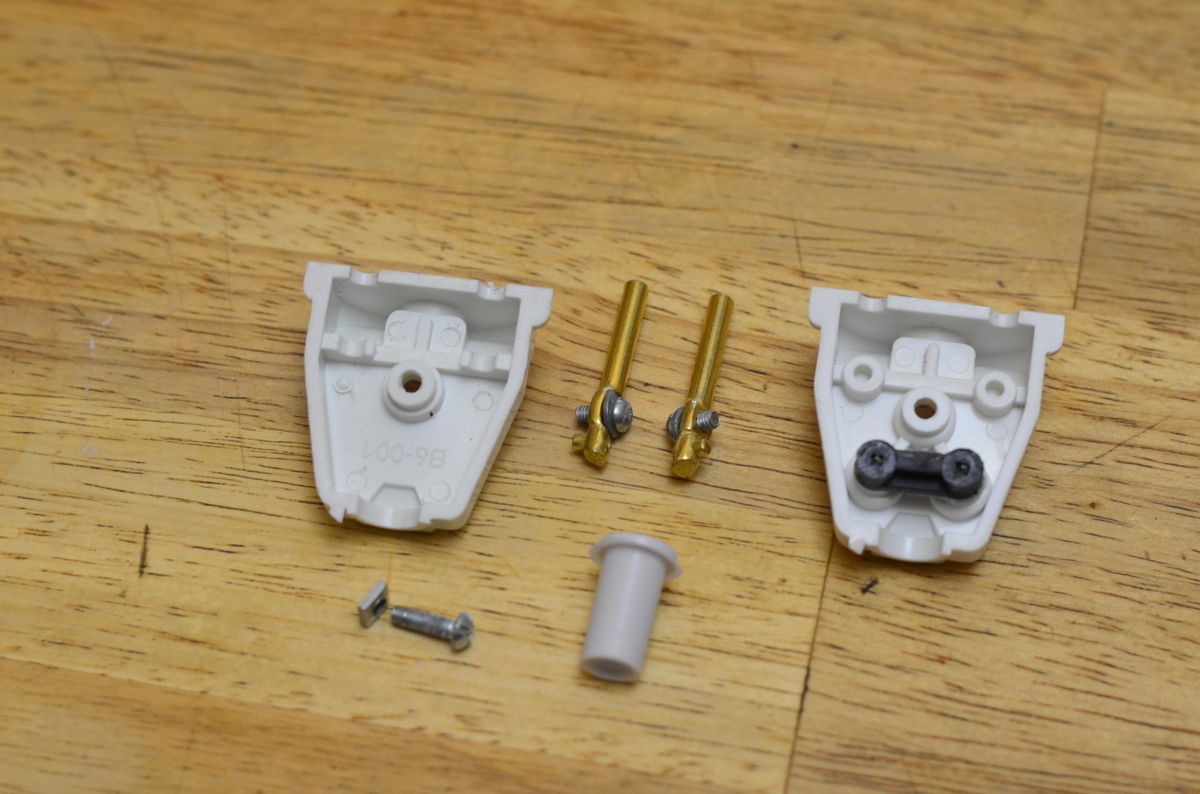

Теперь откроем корпус вилки.

Тоже два винта-контакта, уплотняющая втулка-зажим, чтобы провод из вилки не выдергивался. Это вилка старого образца, они еще выпускаются и продаются. В ней на клеммы требуется заделать провод колечком. Новые вилки намного проще, там колечко делать не нужно.

Пошаговое изготовление удлинителя

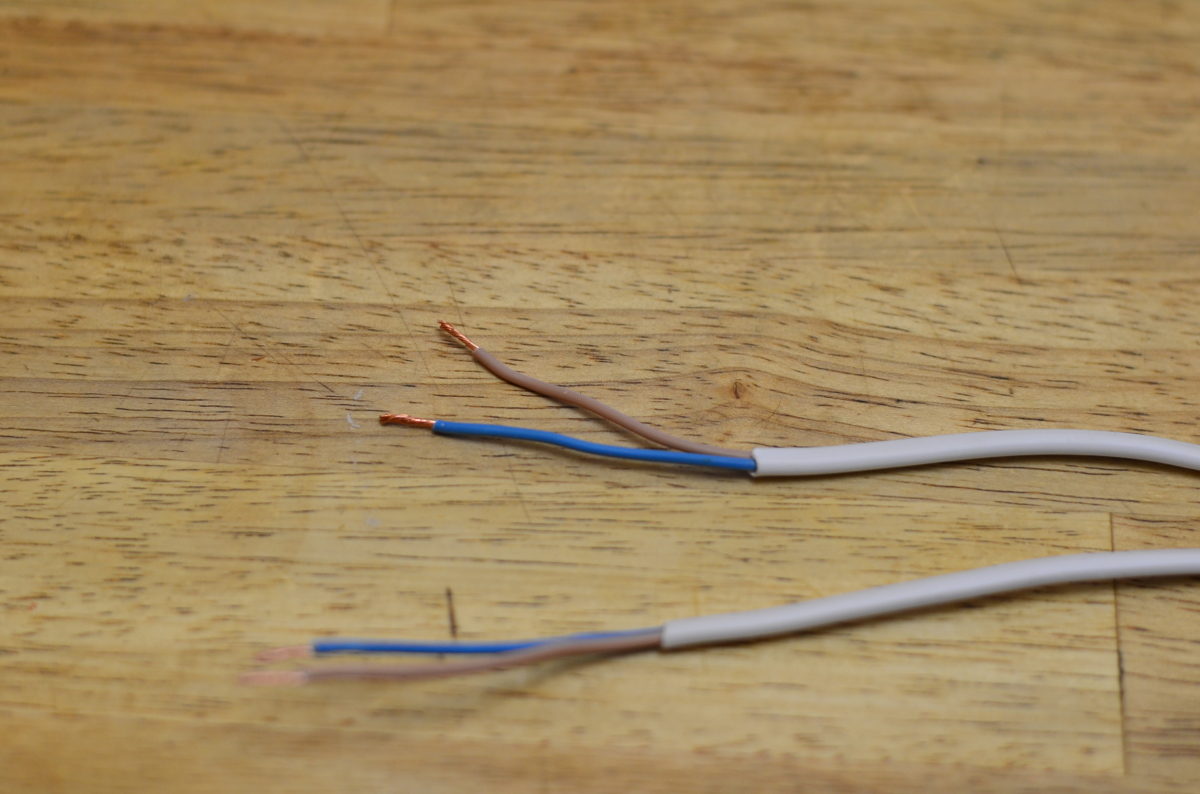

У шнура снимаем верхнюю изоляцию. Каждый провод зачищаем от изоляции примерно на 7 мм для розетки и на 1 см для вилки.

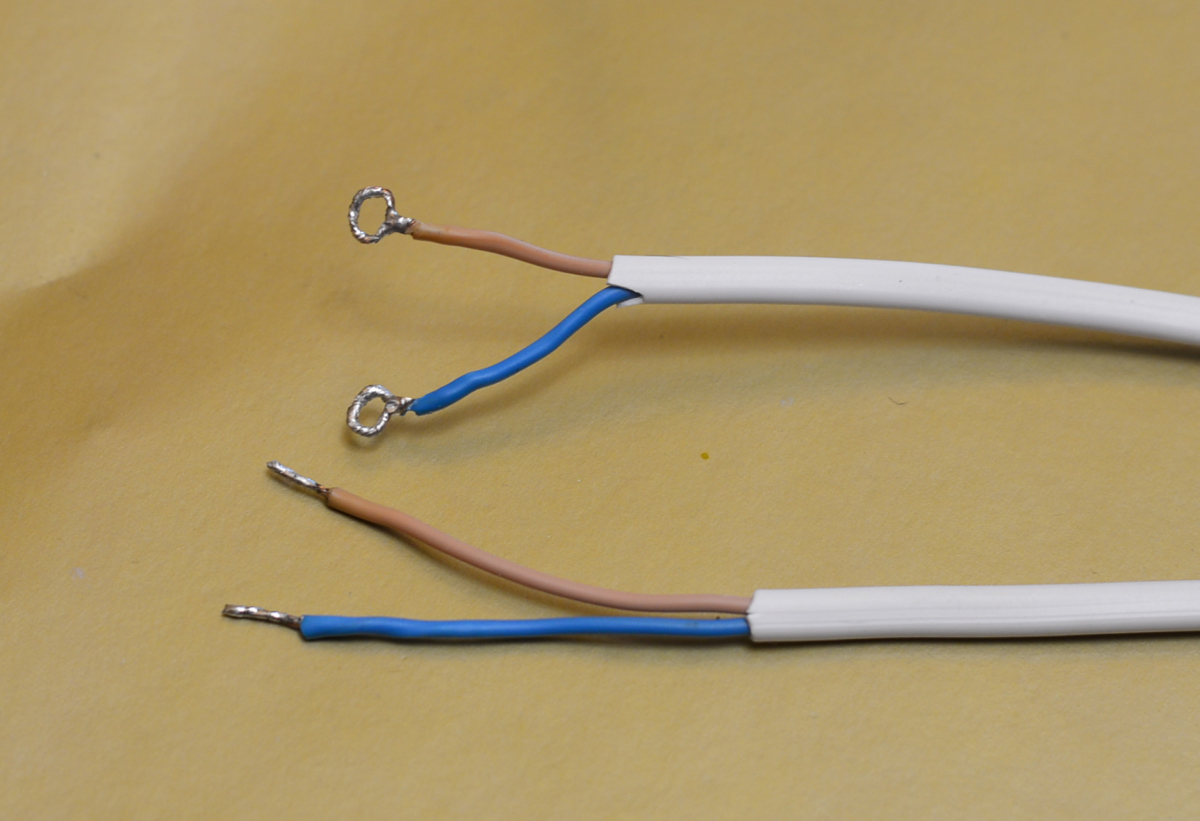

Теперь самый сложный момент. Знаю. что 99% мужчин не станут этим заморачиваться. Но я расскажу, как правильно подготовить шнур. Концы провода нужно облудить припоем. Для этого нам понадобится паяльник.

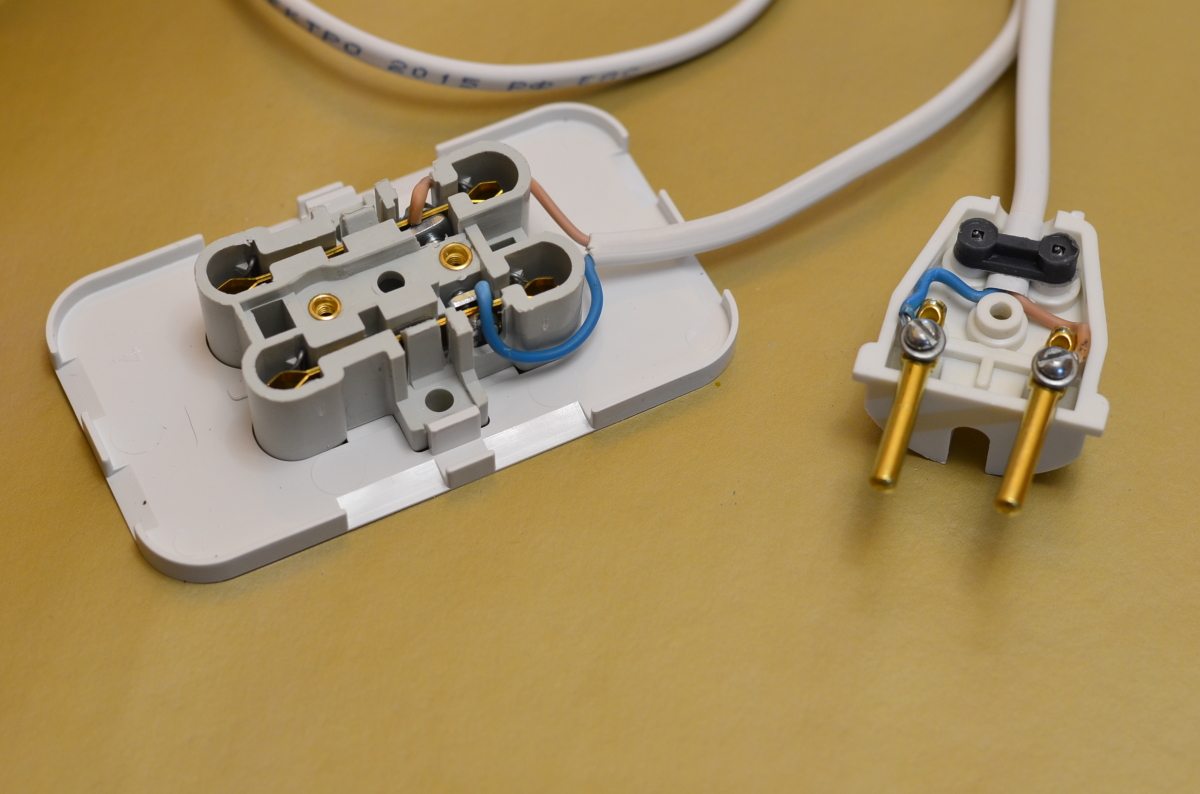

Теперь подключаем шнур к розетке и вилке.

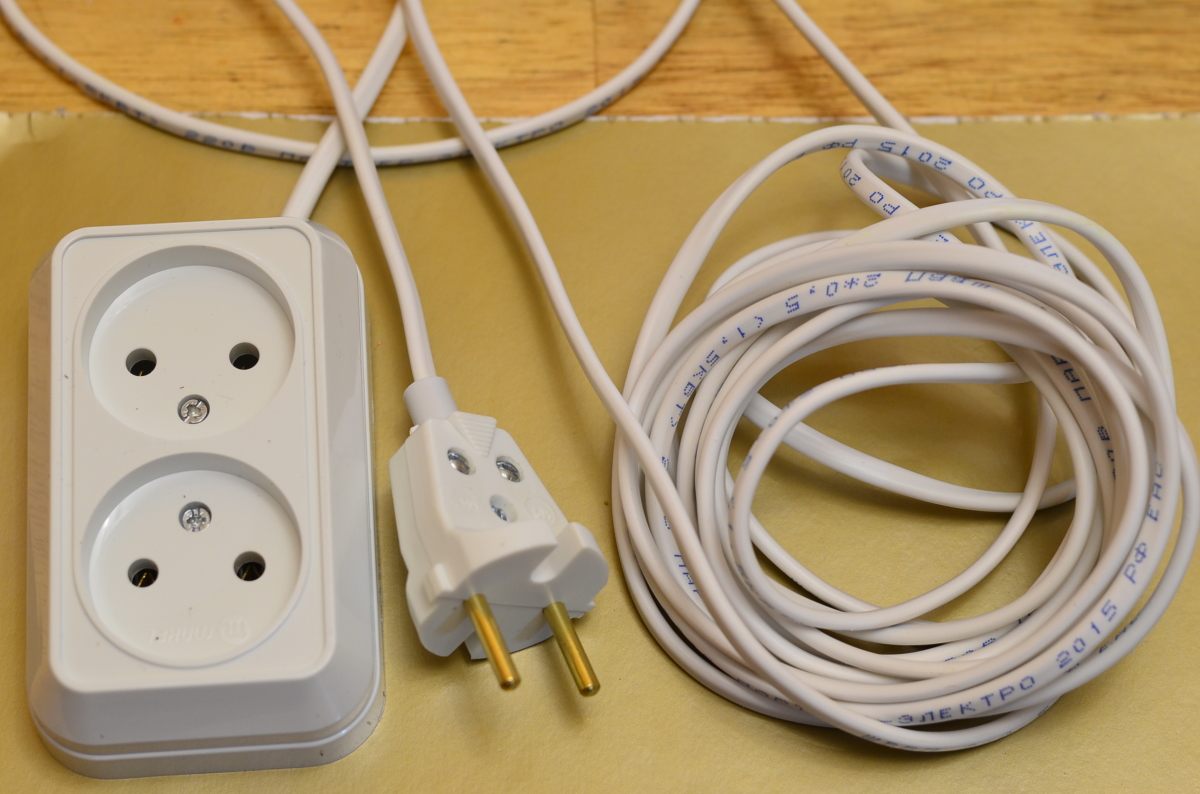

Провод аккуратно укладываем внутри и закрываем корпус. Наш удлинитель готов к работе.

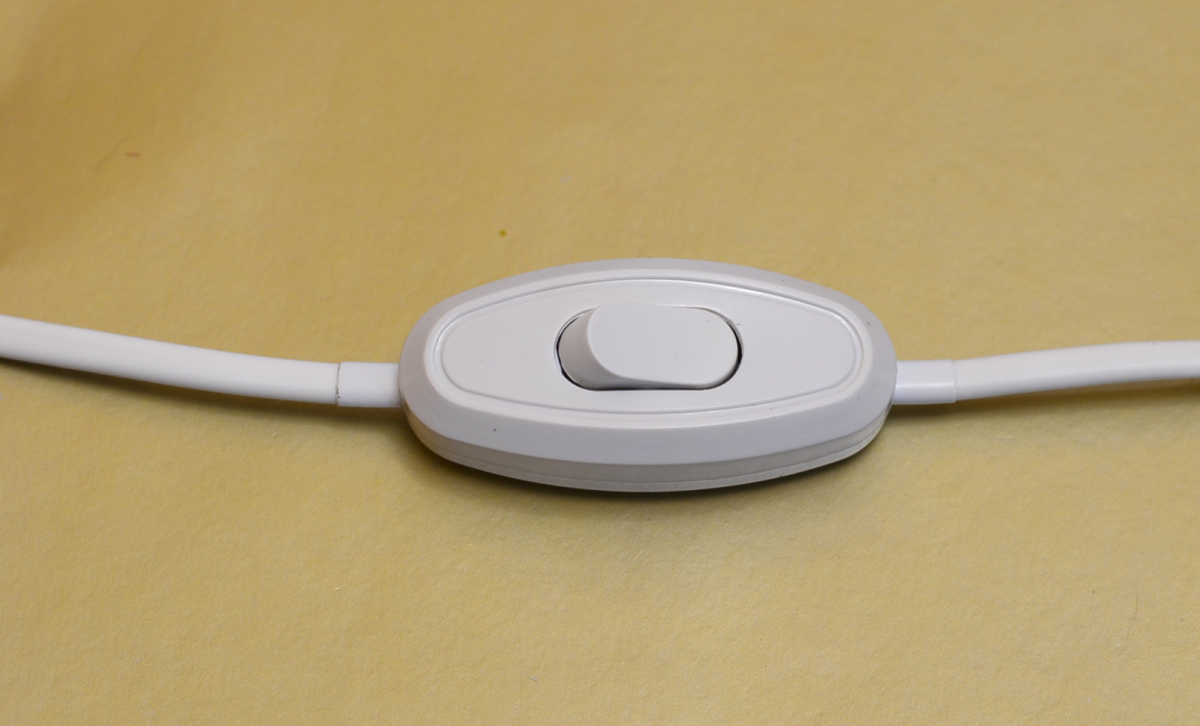

Выключатель на шнуре

Иногда требуется установить выключатель, чтобы постоянно не вытаскивать вилку из розетки. В этом тоже нет ничего сложного.

Пошаговая установка выключателя на шнуре

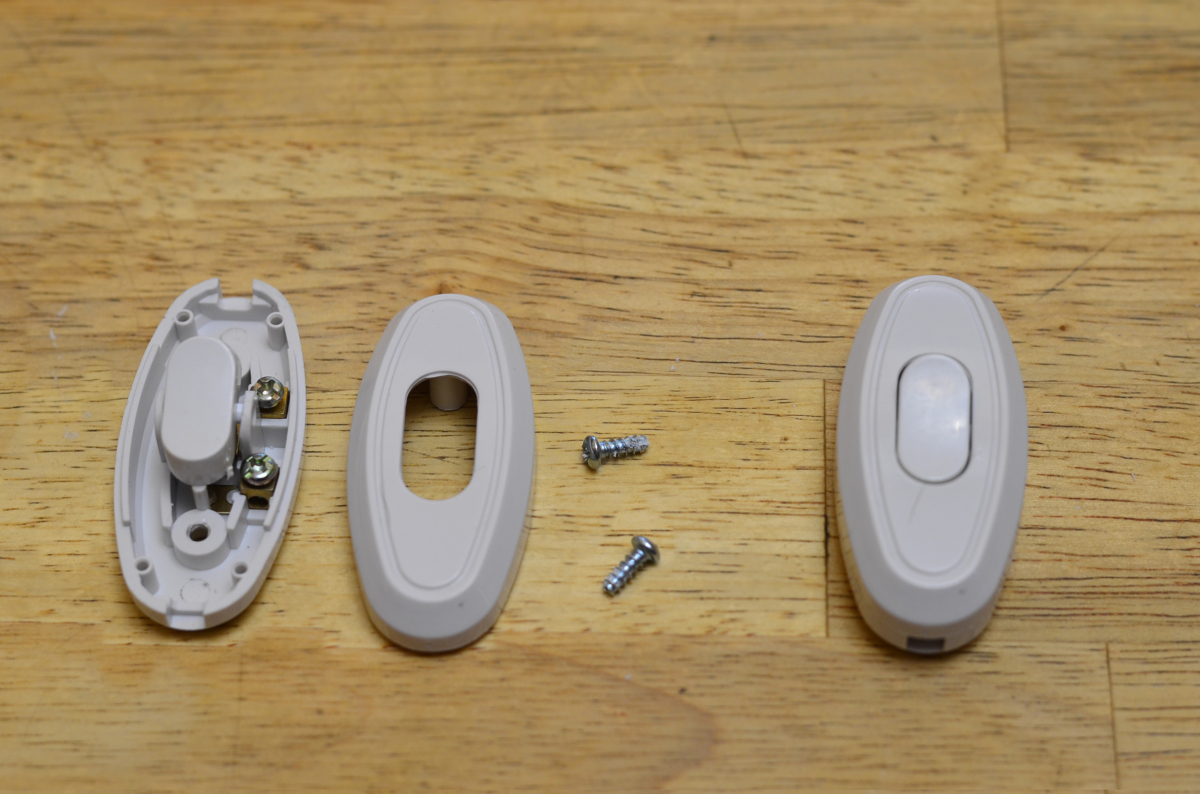

Отключаем электроприбор из розетки. Открываем корпус выключателя.

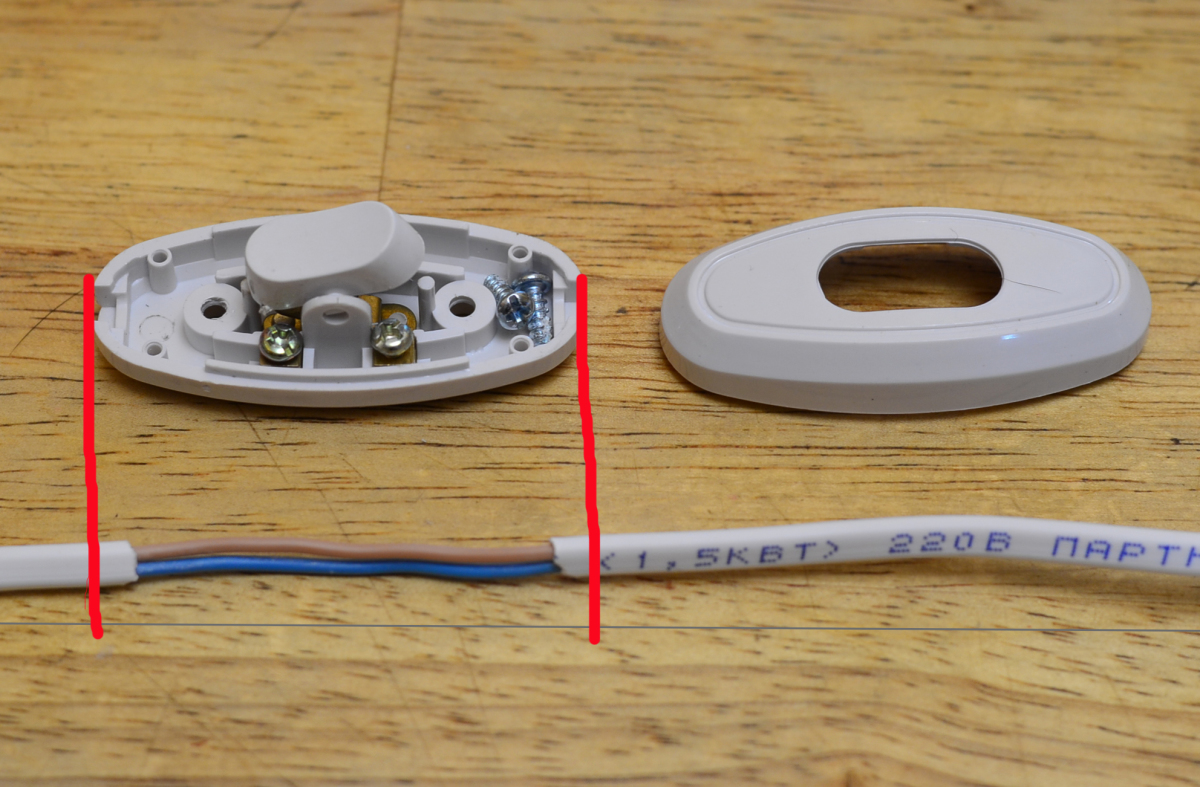

Зачищаем верхний слой изоляции шнура на длину меньшую, чем длина выключателя.

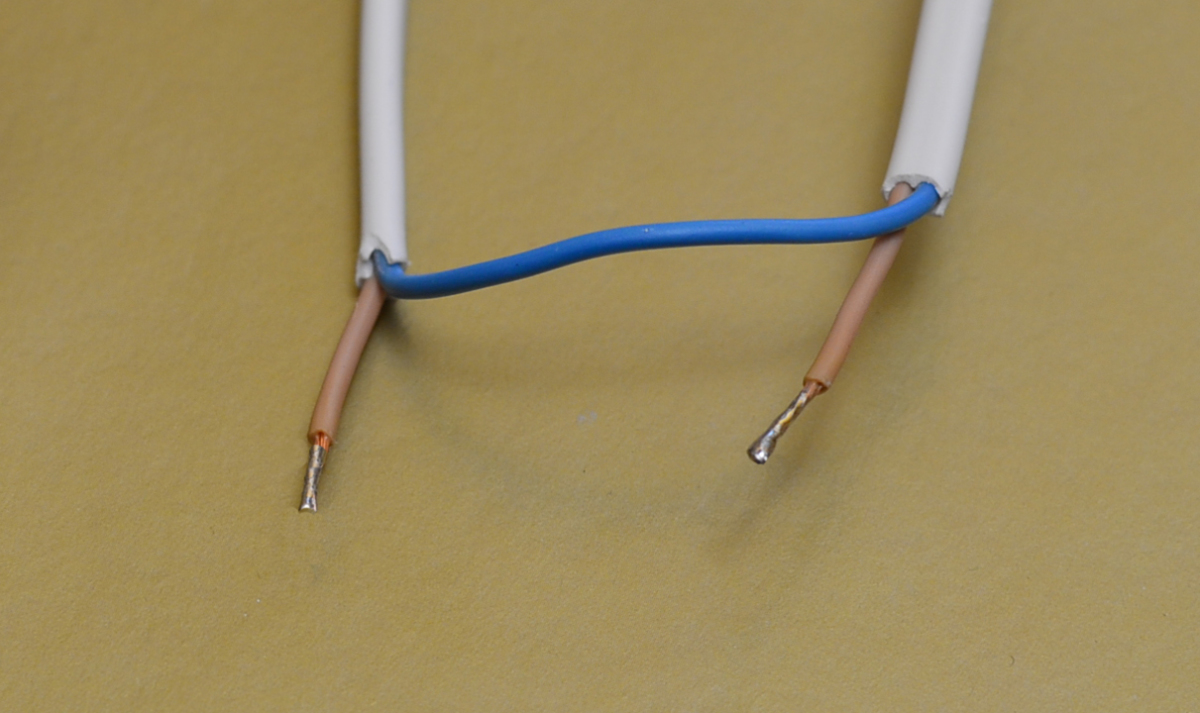

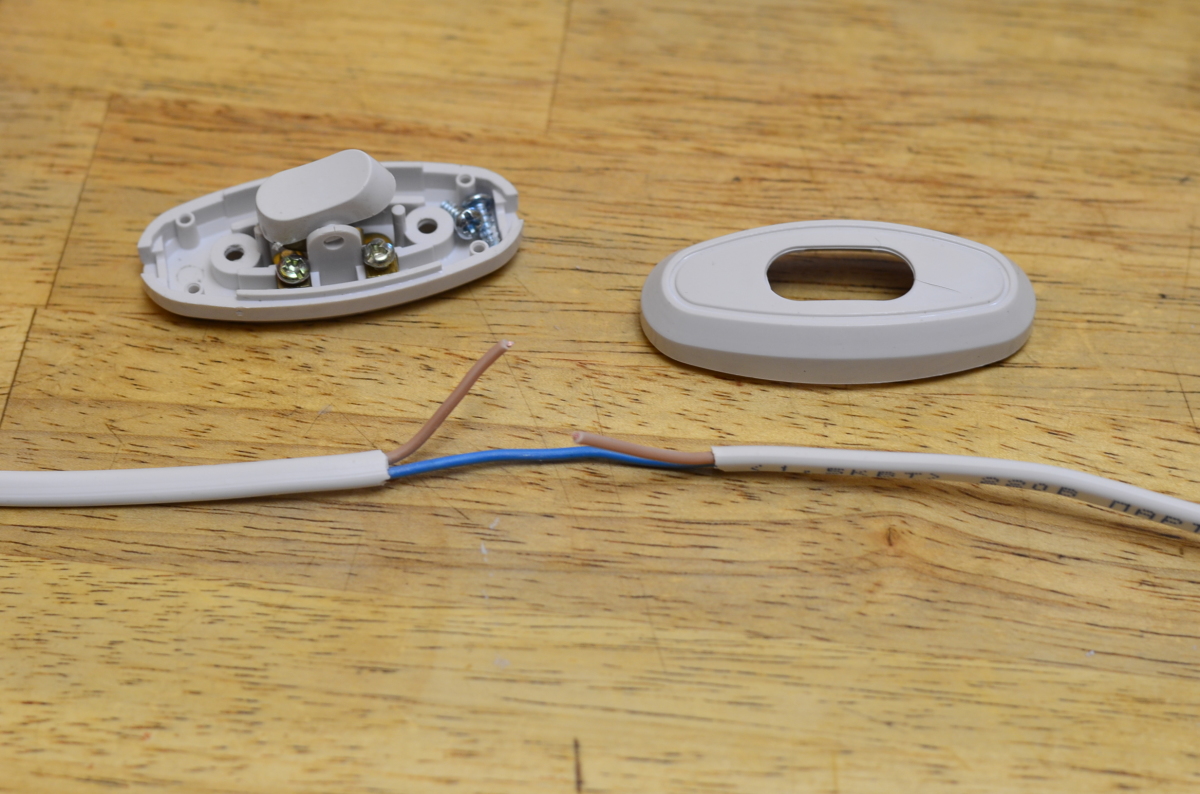

Одну из жил оставляем целой, вторую перекусываем ровно по центру.

Обрезанные стороны нужно зачистить на 5-7 мм и облудить.

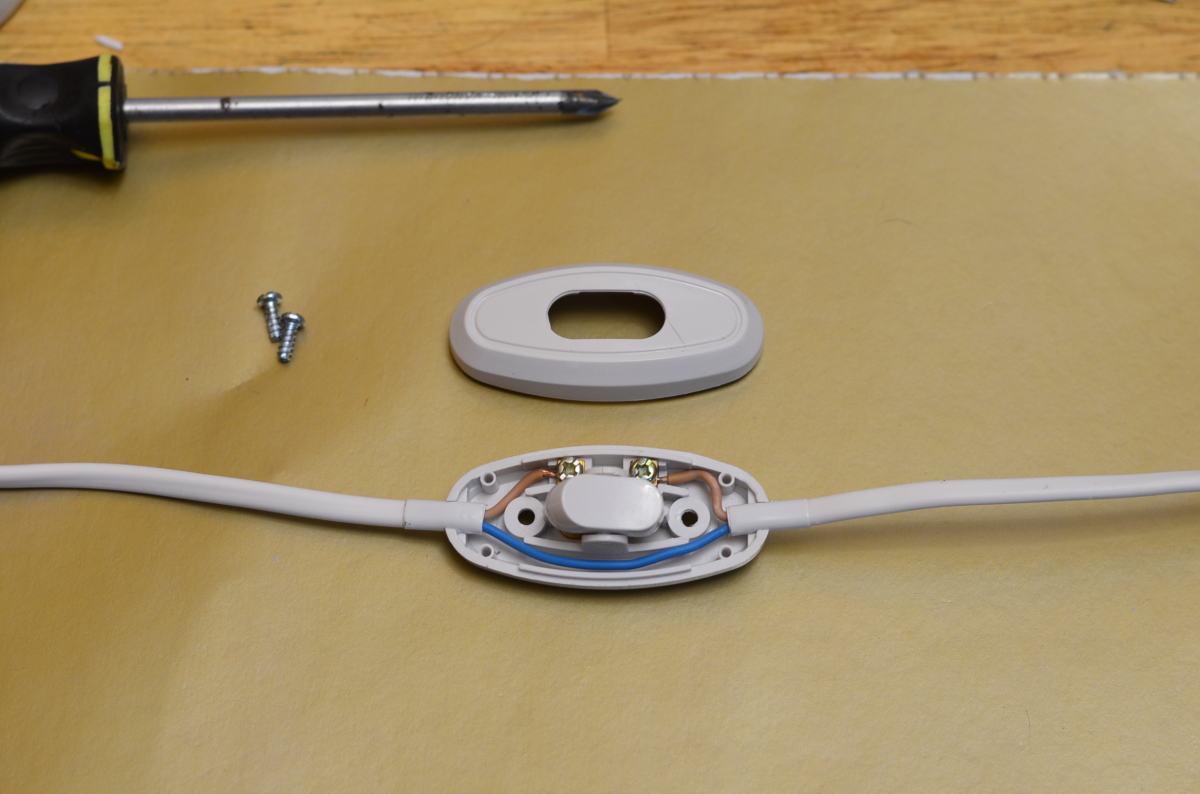

Закрепить в клеммах выключателя, аккуратно уложить внутри провода и закрыть корпус. Наша настольная лампа (бра, торшер) теперь с выключателем.

Просто, не правда ли? А вы ремонтировали вилки или выключатели самостоятельно?

Розетка электрическая наружная: предназначение, виды, монтаж

Каждый электроприбор имеет свои конкретные функции, за счет чего в своем доме ощущаем абсолютное удобство и комфорт. Таким образом, розетка электрическая наружная пригодиться нам в уличных условиях или при монтаже открытой проводки в помещения технического значения.

Известно, что такие конструкции очень прочны и долговечны. Их можно крепить к металлу, древесине и бетонным поверхностям. Одинаково рационально электроприборы служат на улице, в гараже или сараях. Специальные уличные розетки могут быть оснащены дополнительной влагоустойчивостью. Это качество позволяет использовать электричество на улице даже в сырую погоду.

Одинарная уличная розетка защитной планкой

Виды наружных розеток и их целенаправленное использование

Каждое приспособление для подключения приборов, работающих от сети имеет хоть и аналогичное строение, но может быть несколько усовершенствованным. Об этом расскажут существующие виды наружных (накладных) конструкций.

Установки электрические с заземлением представляют собой выпуклый корпус с утопленным местом для помещения вилки. На боковых частях такой розетки имеются усики заземления. Такие элементы очень удобны при работе с открытой проводкой на улице или в помещениях с повышенной влажностью (ванна, туалет, душ).

Розетка наружная с тонкими контактами

Наружная розетка под дерево

Важно! Приобретение наружной установки для использования электроприборов должно быть сделано рационально. При этом хозяин обязан определиться с типом конструкции, в зависимости от условий, где она будет устанавливаться.

Преимущества и недостатки применения наружной электрики

Обустройство электрической проводки на улице с планами установить розетки должно быть выполнено качественно и безопасно. Важно, чтобы конструкция получилась влагозащищенная. Это позволит длительное время использовать установки с заземлением наружной комплектации без ущерба для проводки и здоровья. На основе этих требований выделяют преимущественные и недостающие качества, которыми обладают накладные установки.

Во-первых, в качестве плюса можно выделить удобство крепления, комфортную эксплуатацию и недорогую стоимость. Во-вторых, такие конструкции могут простоять без повреждений несколько лет, чего не скажешь про обычные утопленные розетки.

Современная наружная розетка

Приспособления для наружных условий имеют неприятный эстетичный вид (но год за годом усовершенствуются в дизайне), неправильно выбранные розетки (особенно с отсутствующим заземлением) могут нанести человеку удар током. Электрический кабель, приходящий в подобные устройства не защищен, а также наблюдается ускоренный износ крепления розетки.

Монтаж внешней розетки от «а» до «я»

Несмотря на то, что все электрические приспособления и агрегаты с заземлением имеют различное предназначение, каждый из них имеет свою индивидуальную инструкцию для монтажа. Если таковая имеется важно ее придерживаться. Чтобы не наделать ошибок, рекомендуем вам ознакомиться со следующими этапами в фиксации и подключении электрического устройства на улице, в гараже или сарае. Процесс предусматривает следующие процедуры:

• изначально подготовьте набор инструментов. Может понадобиться фигурная отвертка, дрель, шуруповерт. Приобретите подходящую розетку с заземлением или без (как удобно);
• вскрываем конструкцию и оставляем лишь корпус задней стенки розетки внешнего типа. Если на ней отсутствует нужное отверстие для крепления и фиксирующие детали, занимаемся их подготовкой самостоятельно;
• на поверхности, где будет располагаться накладная электрическая розетка подготавливаем место, наклеиваем к нему специальную подложку. Желательно чтобы она играла роль изолятора тока;

Наружная розетка с заземлением уличная

Важно! Напоминаем, что все работы по монтажу и подключению электрики должны выполняться при отключенном напряжении. Желательно опустить абсолютно все рубильники в щитке и убедиться в отсутствии тока индикатором.

• На изолятор устанавливаем крючок и навешиваем корпус задней части розетки. Потом надеваем основной рабочий механизм приспособления и подключаем к нему кабель, предварительно аккуратно оголив от него изоляцию не более 1 см;
• в итоге приступаем к закреплению обеих частей корпуса между собой и проверяем работоспособность конструкции. Если где-то наблюдается трещание или сверкание искр срочно отключите установку и пересмотрите все соединения.

Обращаем ваше внимание, если на конструкции для наружного использования заводом не предусмотрены отверстия для крепления, их не обязательно делать самостоятельно. Можно надежно закрепить электроприбор на поверхности при помощи специального клея. Подобрав неподходящую клеящую основу, после осадков устройство может сойти с места крепления.
