Какие типы розеток бывают

Узнаем как ие виды розеток бывают: фото, особенности

Не удивительно, что такие простые устройства как розетки, представлены в магазине весьма широким ассортиментом. Но это, в свою очередь, вызывает путаницу у покупателей. Сложно понять, что лучше выбрать для конкретного случая. Поэтому в статье мы представим краткий обзор видов розеток — как вообще существующих, так и представленных только в России. Рассмотрим несколько вариантов их классификаций.

Устройство розетки

Сам элемент состоит из трех главных частей:

  1. Основание. Может быть пластиковым или керамическим. Именно к нему присоединяется лицевая панель и токопроводящая, крепежная арматура.
  2. Токопроводящая часть. Ее самый распространенный материал — латунь, луженая или без покрытия. Нередко его заменяет бронза.
  3. Лицевая панель. Чаще всего это слабогорючий карбонат. Но встречается и стекло, и дерево, и металл.

Розетки и электросети

Также многие модели, помимо этих составляющих, дополнительно оснащены заземляющим контактом.

Розетки и электросети

Разбирая, какие виды розеток бывают, обратим ваше внимание на то, что это устройство является лишь конечной точкой сложного маршрута электросети к жилому дому или промышленному помещению. А техника и приборы могут потреблять электрическую энергию на трех уровнях:

  • 120 В, 60 Гц. Такой категории электросети в России нет. Зато вы можете приобрести прибор, рассчитанный только на 120 В в интернет-магазине. Конечно, в обычную розетку на 220 В подключать его ни в коем случае нельзя! Это грозит немедленной порчей техники. Выход — использование переходников. Или установка специальной розетки, понижающей напряжение с 220 до 120 Вольт.
  • 220 В, 50 Гц. Такая категория электросети выдает в наших квартирах напряжение в одну фазу (220 В). Этого достаточно для подключения крупной и мелкой бытовой техники как отечественного, так и зарубежного производства.
  • 380 В, 50 Гц. Уже напряжение уровня трех фаз. Оно подходит для подключения к розеткам уже промышленной, сельскохозяйственной техники — это компрессоры, электропечи, дробилки, различные заводские станки и проч.

База для классификации розеток

В основе разделения розеток на виды и типы лежит следующее:

  • Номинальное напряжение. Как правило, на полках магазинов вы вероятнее всего найдете модели на 220-240 Вольт переменного напряжения. Характерная частота — 50 Гц.
  • Вид разъема розетки. Опять же, для российских магазинов более ожидаемы C и F (саму классификацию мы представим далее).
  • Количество разъемов. Здесь принято выделять розетки одинарные, двойные и модульные. Могут встречаться также и комбинированные варианты — со встроенными портами USB, HDMI.
  • Цветовое решение. Ассортимент в этом плане чрезвычайно богат. Покупатели выбирают модели, основываясь на особенностях интерьера своей квартиры, офиса.
  • Принцип монтажа. Здесь две главные группы — наружные и скрытые. Их мы тоже подробно разберем далее.
  • Дополнительные технические особенности. Новшества, значительно упрощающие пользование электроприборами.

Вопрос качества

Сегодня качественная и безопасная электрофурнитура, а уж тем более универсального типа, не может стоить дешевле 3$ за одно наименование. Электрики советуют доверять следующим признанным производителям:

  • Gira.
  • ABB.
  • Legrand.
  • Jung.
  • Merten.
  • Berker.
  • Bticino.
  • Schneider Electric и др.

По области применения

Мало на сегодня осталось помещений, которых можно гармонично представить без розеток и выключателей. Но для разных пространств подходят далеко не одни и те же виды устройств. Данная электрическая фурнитура разделяется по назначению помещения, в котором будет установлена:

  • Жилые квартиры и частные дома.
  • Аудитории, офисы, выставочные залы.
  • Нежилые и торговые площади.
  • Заводские, фабричные помещения, ангары.

Но надо сказать, что есть в продаже и универсальные розетки, которые будут одинаково подходить для всех пунктов этого списка. Такие изделия обязательно соответствуют ГОСТам, имеют несколько сертификатов ISO.

По разъему

Самая распространенная градация видов розеток — по разъему, который в них устроен. Что касается последнего, его тип зависит от государства, где вы проживаете. Классификацию лучше сначала рассмотреть на фотографии.

Краткая характеристика видов разъемов розеток:

  • Тип А. Иное название — американская. Но, помимо США, используется также и в Японии. На таких розетках отсутствует заземление.
  • Тип В. Еще одна американская модель. В отличие от первой, имеющая заземление.
  • Тип С. Это европейская розетка. Надо сказать, вариант используется не только в Европе, но и в государствах СНГ, в России. Несмотря на такую широкую распространенность, имеет досадный недостаток — нет заземления. Но характерен он для «советских» моделей — С5. А вот именно европейские (С6) выпускаются с заземлением.
  • Тип D. Такого плана розетки характерны для Великобритании.
  • Тип Е. Стандарт используется во Франции.
  • Тип F. Еще один вид розетки европейского вида, имеющей при этом заземление. Используется как в государствах ЕС, так и СНГ.
  • Тип G. Применяется опять-таки в Великобритании.
  • Тип Н. Характерна для Израиля.
  • Тип I. Вид розетки, используемой в Австралии. Также такой латинской буквой обозначается оригинальная разновидность, характерная для Италии.
  • Тип J. Устройство, распространенное в Швейцарии.
  • Тип К. Это розетка, устанавливаемая на территории Дании.
  • Тип М. Используется в ЮАР.

По техническим характеристикам

В нашей стране виды электрических розеток предусмотрены для рабочего напряжения 220-240, а также отдельно 380 Вольт. А вот в США и Японии устройства рассчитаны под напряжение 100-127 Вольт.

Европейские розетки изготавливаются под 220 Вольт. К ним можно подключать электротехнику, чья мощность не превышает 3,5 кВт. Силовые розетки выдерживают электрический ток не более 16 А. Этого достаточно для подключения холодильника, телевизора и иной распространенной бытовой техники.

Специальные трехфазные промышленные розетки рассчитаны уже на силу тока 32 А. Соответственно, их можно использовать для подключения более мощных приборов.

Существует градация розеток по частоте переменного тока — 50 или 60 Гц. В нашей стране более распространены устройства первого типа.

По исполнению корпуса

Виды электрических розеток выделяются также по типу корпуса. Тут такая градация:

  • Накладные. Более всего применимы при наружном монтаже электропроводки. Большой плюс — простая установка. Не нужно делать углубление в стене, чтобы установить там подрозетник. Достаточно просто просверлить отверстия для дюбелей, которые будут держать устройство. Недостаток эстетического плана — сильно выступают от стены.
  • Утопленные, встроенные. Эти розетки подходящи для скрытого монтажа — вся их внутренняя часть прячется в толще стены. Здесь обязательно надо позаботиться об устройстве скрытого подрозетника. Одна отличительная особенность — их можно монтировать не только в стену, но даже и в пол, специальные панели, мебель. Для этого более подходят выдвижные модели, которых также относят к встроенным.
  • Переносные. По внешнему виду напоминают всем известный удлинитель, только вмонтированный прямо в розетку. В нашей стране такое удобное устройство пока еще не популярно

По наличию заземления

Не стоит говорить, что электроприборы высокой мощности представляют для нас определенную угрозу. Самые «цветочки» — легкие пощипывания током при пользовании незаземленной розеткой. А серьезные последствия могут привести и к смерти человека.

На выборе вида розетки (накладной или встроенной) с заземлением дело не заканчивается. Далеко не все разводки в квартирах имеют третий, заземляющий провод. А без него и специальная розетка будет совсем бесполезна.

Выделяется два типа устройств в этой группе:

  • Розетка без заземления. Предназначена исключительно для маломощных потребителей электроэнергии. Но это не делает их использование абсолютно безопасным — как для человека, так и для самой техники.
  • Розетка с заземлением. Предназначена для всех электроприборов, чья мощность более 300 Вт. Конечно, такая техника может работать и от розетки без заземления, вопрос тут стоит в безопасности.

По дополнительным функциям

Виды розеток на фото также могут разделяться по ряду дополнительных опций, внедренных производителем:

  • Влагозащитные. Чрезвычайно удобны для ванных комнат. На розетке есть специальная крышка, которая защищает ее контакты от попадания воды. Модель характерна для европейского типа с уровнем защиты IP 44.
  • Розетка, оборудованная функцией защитного отключения. Ее пользу невозможно переоценить. Электроэнергия здесь отключается автоматически при обнаружении опасной утечки тока.
  • Модель с таймером. На такой розетке возможно задать время, по истечении которого питание перестанет подаваться. Это очень полезно при пользовании приборами, техникой, которая не имеет собственного таймера.
  • Силовой прибор с ваттметром. Новинка позволяет в режиме реального времени увидеть, сколько электроэнергии потребляет подключенный к розетке прибор. На некоторых моделях есть даже световой индикатор. Например, он светится голубым оттенком при минимальном расходе и меняется на красный при увеличении до максимального.
  • С выталкивателем вилки. Эта модель идеальна, если какой-то электроприбор (например, пылесос) может спровоцировать вылет розетки из гнезда. Новинка позволяет аккуратно и плавно вытащить вилку из розетки.
  • С подсветкой. Новшество характерно для евророзеток. Чем оно удобно? Вы в темноте, не включая свет, сможете легко найти в комнате розетку, чтобы, например, поставить на зарядку смартфон или ноутбук.
  • С USB-выходом. Новый вид внутренних розеток. Позволяет заряжать от электросети устройства, питающиеся от USB. Чрезвычайно удобно в наш век гаджетов.
  • «Умные розетки». Это устройства с Wi-Fi и GSM. Ими легко можно управлять с помощью смартфона, если вы решили внедрить в своем жилище систему «Умный дом».
Читать еще:  Розетка для прицепа европа

Советы по выбору

Вот мы и разобрали виды розеток — внешних, внутренних. Напоследок хотим представить вам рекомендации по выбору типа того или иного устройства для конкретного помещения:

  • Жилая комната. Подойдут стандартные модели. Очень удобно на одной из стен установить модульный блок с 4-6 разъемами.
  • Санузел, ванная комната. Здесь мы советуем остановиться на влагостойких моделях с защитными крышками.
  • Кухня. Так как многие современные хозяйки используют большее количество электроприборов, то неплохо вместо стандартных или модульных устройств установить розеточный конструктив со множеством разъемов.
  • Детские комнаты (или полностью по всей квартире, где есть маленькие дети). Специальные розетки с защитными шторками. Они препятствуют тому, чтобы малыш засунул в разъем посторонний предмет или свои пальчики.
  • Частный дом. Так как все больше и больше владельцев используют в уходе за приусадебным участком электрические хозяйственные инструменты, то здание нужно оборудовать хотя бы одной внешней розеткой. Выбрать ее тип вы можете по своему усмотрению — с заземлением, защитной шторкой, выталкивателем.
  • Офис. Тут проще всего остановиться на розеточном конструктиве — устройстве с достаточным количеством разъемов для всего числа офисной техники. Это эргономичное решение позволяет заметно освободить пространство от проводов.

Вот мы и разобрались с видами розеток, которые встречаются как в мире, так и только в России. При выборе подходящей для вас нужно основываться на специфику помещения, где будет установлено устройство.

Какие бывают типы розеток?

Чем отличается внутренняя розетка от внешней?

Купить розетки – 6 параметров для того чтобы купить качественные розетки … При скрытом типе проводки вам необходима внутренняя розетка, монтируемая в подрозетник внутрь стены. А если у вас наружная проводка проведена по поверхностям стен, то вам нужна наружная розетка. Данный вид розеток крепится непосредственно к стене.

Чем отличается Евророзетка от обычной?

Евророзетка без заземления.

Этот вид розеток за исключением того, что выполнен под евровилки практически не отличается от старых советских розеток. В месте с тем в них предусмотрены специальные пазы под выступы евровилки и в них можно подключать любые современные электроприборы.

Какой тип розеток в России?

Европейский стадарт, использующийся и в России, при котором напряжение в сети 220-240 Вольт при частота 50 Герц, с вилками типов С – М, а так же американский стандарт, с напряжением 110-127 Вольт при частоте 60 Герц, с вилками типов А и В.

Что такое Евророзетка?

Евророзетки на 220 В используют для подключения электроприборов, мощностью не более 3,5 кВт. Связано это с тем, что силовые розетки могут выдержать ток, не превышающий 16А. В такие виды электрофурнитуры допустимо подключение телевизора, холодильника и прочей, не слишком мощной бытовой техники.

Какие выбрать розетки с заземлением или без?

Если в вашем доме или квартире есть система заземления, выбор очевиден. Стоит однозначно использовать розетки с заземлением, так как это намного безопасней. Если же в вашем доме нет системы заземления, использовать данную опцию в розетках не получится.

Какие бывают розетки электрические?

Какие бывают розетки по способу монтажа

  • Накладные розетки В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. …
  • Переносные розетки …
  • Тройная розетка …
  • Четверная розетка …
  • Розетки со шторками …
  • Розетки с крышками …
  • Розетки с таймером …
  • Розетки с электросчетчиком

Чем отличается вилка от розетки?

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети.

Какие бывают вилки для розетки?

Наиболее распространенные типы вилок и розеток:

  • Тип A (US Type A) — американская розетка без заземления. …
  • Тип B (US Type В) — американская розетка с заземлением. …
  • Тип C (EU Type C) — европейская розетка без заземления. …
  • Тип D (UK Type D) — старая английская розетка. …
  • Тип E (EU Type E) — французская розетка.

Что такое американская вилка?

Типы электрических розеток и вилок со всего мира Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии.

Какой штекер в России EU или USA?

EU — один из самых популярных типов розеток, так называемая «Евро». Используется в России, Турции, Египте, Алжире, странах Евросоюза и СНГ. Напряжение: 220 Вольт, частота: 50 Гц. UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.).

Что значит штекер EU?

Электрические устройства, оснащенные подобными вилками, работают под стандартным напряжением 220-240 вольт. EU Plug – европейская разновидность вилки. Она оснащена двумя вертикальными круглыми штырями.

Какой у нас тип вилки?

Тип A, американская розетка без заземленияДва вертикальных плоских штырькаСША, Япония
Тип E, французская розеткаДва круглых штырька на вилке и один в розеткеФранция
Тип F, Schuko, европейская розетка с заземлениемДва круглых штырька, как у типа C, контактные пластины для заземленияЕвропа

Какое напряжение в розетке?

Параметры домашней электрической сети

В бытовых розетках используется однофазное напряжение 220В. При большой протяжённости линии эта величина может значительно отличаться от номинальной.

Что такое силовые розетки?

Силовые разъемы: основные характеристики

Силовая розетка – это электрический разъем, состоящий из двух видов контактов: соединяемых и разъединяемых, к которым поступает электроэнергия от источника. Далее электрический ток передается к потребителю посредством силовой вилки.

Какой тип розеток в Китае?

В КНР официально используется однофазное электропитание с номинальным напряжением 220 вольт и частотой 50 Гц.

Виды розеток: по разъемам, типу установки и дополнительным функциям

Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

Основные виды розеток, использующиеся в разных странах:

  • A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
  • B – Тот же самый тип A, только с заземляющим контактом.
  • C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
  • D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
  • E – Французский вариант розетки типа С, но с заземляющим контактом.
  • F – Немецкий вариант типа С для проводки с заземление
  • G – Еще один стандарт из Британии.
  • H – Стандарт в Израиле.
  • I – Устройства, устанавливаемые в Австралии.
  • J – Швейцарский розеточный разъем.
  • K – Датский вариант розетки типа С для заземления.
  • L – Итальянская простота и функциональность.
Читать еще:  Розетки рабочей зоны высота

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

  • Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
  • Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
  • Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
  • Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
  • Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

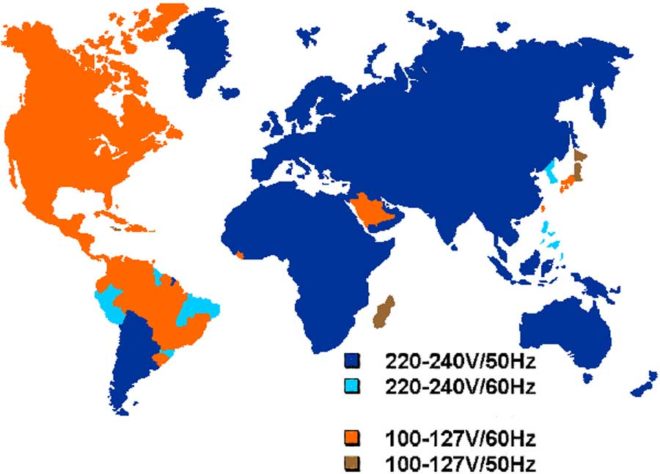

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

  • Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.
  • Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.
  • Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.
  • Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.
  • С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.
  • С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
  • Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).
  • Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

Про смартфон — цены, обзоры и реальные отзывы покупателей

На сайте Pro-Smartfon найдёте отзывы и обзоры топовых смартфонов 2017 года. Всё о плюсах и минусах мобильных телефонов. Свежие фотографии, цены и реальные отзывы покупателей о лучших смартфонах

  • Главная
  • Компьютеры
  • Обзоры
  • Новости
  • Копии
  • Разное
    • Отзывы
    • HTC
  • Карта сайта
  • Контакты

Типы розеток в россии

Доброго времени!

Не так давно один мой знакомый заказал телефон в зарубежном интернет-магазине (сам магазин не рекламирую, кому нужен их список — он тут). Когда он открыл посылку, то был несколько обескуражен: штекер (под-розетку) был совершенно не похож на тот, которым пользуются в нашей стране.

В общем, как оказалось, при заказе он просто не обратил внимание на такую «мелочь», как выбор типа штекера (и заказал аппарат с зарядником под английский тип розеток. ). В этом и была загвоздка.

Собственно, в этой заметке приведу наиболее популярные стандарты розеток (разумеется, и тот, которым пользуются в нашей стране). А также рассмотрю вопрос о том, можно ли подключить устройство с другим стандартом к нашей сети.

Что выбрать: US, EU, UK или AU?

Основы

Когда зарубежный интернет-магазин продает электро-товары в разные страны, как правило, при заказе необходимо указать тип штекера (в российских магазинах — товары идут локализированными под наш стандарт, и там в принципе не возникает подобного вопроса) .

Наиболее распространены 4 вида: US, EU, UK и AU. Некоторые пользователи, кто еще не сталкивался с этим, даже не обращают внимания на эти аббревиатуры. (а зря ☝).

Обратите внимание на выбор стандарта.

Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!).

Примечание!

В России, Украине и Белоруссии используется стандарт EU (см. фото). Его еще иногда помечают как EC, или EU Type C. Но о их разнице чуть ниже.

  1. US — американский тип розеток (вообще, их несколько подвидов). Используется в странах: США, Японии, и др. Напряжение: 100-120 Вольт, частота: 60 Гц;
  2. EU — один из самых популярных типов розеток, так называемая «Евро». Используется в России, Турции, Египте, Алжире, странах Евросоюза и СНГ. Напряжение: 220 Вольт, частота: 50 Гц.
  3. UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.). Напряжение 220 Вольт;
  4. AU — австралийская розетка (страны: Австралия, Китай, Фиджи, Новая Зеландия и пр.). Напряжение: 220 Вольт.
Читать еще:  Розетка рг1н 3 1

Чем отличается EC, EU, EU Type C?

В разных интернет-магазинах «Евро» стандарт розеток помечается разными аббревиатурами. Например:

  • ЕС — это Европейский союз;
  • EU (European Union) — это тоже самое, просто на другой «лад». Т.е. между EC и EU — никакой разницы.

Однако, иногда можно встретить еще одно обозначение: EU type C (или EC type C) . Она отличается от EU наличием дополнительной изоляцией у основания (считается это более безопасным, т.к. практически исключены случайные касания пальцев при подключении штекера к сети) . Разумеется, EU и EU type C — обратно-совместимые. См. фото ниже.

US, EU, UK, AU (еще одна иллюстрация)

Что делать, если был куплен прибор не с тем штекером (можно ли его подключить к нашей розетке?)

Если у вашего устройства используется другой стандарт штекера — то разница может быть не только в самой геометрии ножек у вилки, но и напряжении (частоте), под которое оно рассчитано.

Т.е. нельзя просто отрезать одну вилку и перепаять ее на другую, а затем подключить устройство к сети! Если, например, не будет учтено напряжение (а не везде оно 220 Вольт!) — можно просто-напросто спалить устройство (а возможно и выбить рубильник, или еще чего. ).

Поэтому, не буду оригинальным, но, если вы не электрик, лучше всего воспользоваться готовыми адаптерами и переходниками. Благо, что их навалом в любом магазине, занимающимся электро-товарами. Если вы не собираетесь подключать что-то мощное к сети, то вопрос можно решить в пределах 1000-1500 руб.

Переходники и адаптеры

PS

Также в этой заметке не могу не отметить, что типов розеток (на самом деле) несколько больше, чем я обозначил выше (см. скрин ниже). Некоторые из них очень похожи друг на друга и отличаются, например, только наличием заземления (и, разумеется, штекер без заземления, как правило, подходит к розетке с наличием ножек под заземление) .

Так как я не электрик, да и блог не посвященной этой тематике — более я на этом не останавливаюсь. Вышесказанного должно хватить для общего понимания и возможности покупки «подходящего» электро-товара.

Дополнения по теме приветствуются.

Напряжение и частота

В мире применяется, по большому счету, всего два уровня электрического напряжения в бытовой сети — европейский — 220—240 В и американский — 100—127 В и два значения частоты переменного тока — 50 и 60 Гц. Меньшее напряжение и более высокая частота считаются менее опасными для здоровья и жизни человека, более высокое напряжение и более низкая частота проще и дешевле реализуются технически.


Карта электрического напряжение и частоты тока в разных странах мира

Напряжение 100—127 В при частоте 60 Гц используют в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т. д.

Остальной мир за редким исключением использует напряжение 220—240 В с частотой 50 Гц.

В некоторых странах, вроде Филиппин, используется «европейский» уровень напряжения с «американской» частотой. А вот на Мадагаскаре — наоборот, 50 Гц с пониженным напряжением.

Электрические розетки

Способов подключения к электрической сети, разных видов вилок и розеток существует великое множество и для туриста (вкупе с разным напряжением и частотой) такое разнообразие превращается в серьезную проблему.

Из множества соединений выделяют 13 наиболее часто используемых типов розеток, обозначаемых латинскими буквами от A до M:

Тип A, американская розетка без заземленияДва вертикальных плоских штырькаСША, Япония
Тип B, американская розетка с заземлениемОт типа A отличается наличием центрального D-образного заземляющего штыряСША, Канада, Центральная Америка
Тип C, Europlug, евророзетка, европейская розетка без заземленияДва круглых штырькаЕвропа
Тип DДва тонких и один толстый круглые штырькиеще остались в Британии
Тип E, французская розеткаДва круглых штырька на вилке и один в розеткеФранция
Тип F, Schuko, европейская розетка с заземлениемДва круглых штырька, как у типа C, контактные пластины для заземленияЕвропа
Тип G, английская (британская) розеткаДва прямоугольных горизонтальных и один вертикальный штырекВеликобритания, Малайзия, Сингапур
Тип H, израильская розеткаТри плоских (старый вариант) под углом, либо круглых штырькаИзраиль
Тип I, австралийская розеткаТри плоских штырька под угломАвстралия, Новая Зеландия
Тип J, швейцарская розеткаДва круглых штырька как у типа C, центральный штырек отличается расположением от типа F. Особая форма вилки.Швейцария
Тип K, датская розеткаПодобна французскому типу E, но центральный D-образный заземляющий штырек перенесен на вилкуДания
Тип L, итальянская розеткаТри круглых штырька в рядИталия
Тип MПохожа на британский тип D, но с более толстыми штырькамиЮАР

Для подключения электрических приборов к сетям с розетками неподходящего формата применяют различные переходники и адаптеры. Существуют универсальные розетки, позволяющие подключать приборы с вилками сразу нескольких типов.

3 минуты Автор: 474

Китайский маркетплейс Aliexpress – любимое место шопинга десятков миллионов россиян. Здесь можно купить абсолютно все, в том числе и разнообразные электрические приборы: фены, утюги, чайники и множество других.

Если вы покупаете бытовую технику на Алиэкспресс, то очень часто в параметрах заказа необходимо выбрать тип штекера. Очень многие пользователи в этот момент испытывают немалые затруднения, ведь в карточке товара указаны обозначения, понятные только тем, кто хорошо разбирается в электрических розетках.

Какой тип штекера используется в России?

Чтобы правильно выбрать тип штекера в России на Алиэкспресс, необходимо разобраться в стандартах электрических розеток. В противном случае вы рискуете купить технику с вилкой, которая не подходит для нашей электросети.

До сих пор в мире не существует единого стандарта на типы электророзеток и штекеров, что связано с разным напряжением и частотой тока в электросетях различных государств. Но даже в странах, где используется напряжение 220 Вольт/50 Гц (как в России) конструкция электророзеток сильно различаются.

Варианты штекеров в разных государствах:

  • UK – британская вилка с тремя плоскими штырьками. Она используется в Великобритании и ряде других стран.
  • AU – штекер применяется в самом Китае, а также в Австралии и некоторых других государствах.
  • EU – привычная нам вилка, называемая европейской. Именно она подходит для России, Беларуси и других постсоветских стран, государств Евросоюза, Турции и многих других стран.
  • US – американский штекер, подходит для США, Японии, государств южноамериканского континента.

Что делать в случае ошибки в выборе типа штекера на Алиэкспресс?

Единственный выход в такой ситуации – заказать на Али адаптер (переходник). Эти устройства позволяют вставить неподходящую вилку в нашу электророзетку. Они бывают с универсальными разъемами и специализированные – к примеру, Россия/Китай или Россия/Великобритания.

Важно помнить, что переходник не меняет напряжение, а лишь совмещает вилку одного типа с розеткой другого типа. Перед тем как заказывать адаптер, убедитесь, что купленный электроприбор принимает напряжение из отечественной электросети.

Китайские вилки в российской электросети

Многие недорогие гаджеты продаются без возможности выбрать тип штекера. Зачастую они поставляются с китайской вилкой и переходником. Однако дешевые адаптеры не всегда подходят к российским розеткам с заземлением.

Надо знать, что в России используются два типа электророзеток:

  • тип «С» — старого «советского» образца;
  • тип «F» — европейские с заземлением.

Европейские розетки типа F отличаются «совдеповских» большим диаметром и глубиной гнезда для штепселей. Дешевые переходники не до конца вставляются в такую розетку, что приводит к плохому контакту и нагреванию разъема. Проблему можно решить различными способами:

  • купить адаптер для электророзеток с заземлением;
  • заменить китайскую вилку на привычную российскую из ближайшего магазина электротоваров.

Второй вариант имеет ряд преимуществ перед первым. Повышается удобство пользования, а также электробезопасность. Ведь переходник может потеряться, а при плохом качестве контактов возможно конструкция будет греться.

Заключение

Выбирая электроприборы на Алиэкспресс, не забудьте указать правильный тип вилки. Это должен быть штекер EU. В противном случае радость от долгожданной покупки будет омрачена тем, что вы не сможете включить устройство в розетку без специального адаптера.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
