Подрозетники для розеток для электроплит

Как установить подрозетник в вагонку

Монтажные коробки из металла

  • Как правило, металлический подрозетник для дерева используется для внутренней проводки, когда розетка будет встраиваемой, и провод к ней будет подводиться внутри стены . Такая коробка обычно крепится к основанию саморезом, который вкручивается посредине. Если это основание из камня, кирпича, блоков или бетона, то помимо шурупа вам также понадобится пластиковый дюбель.

Пластмассовая коробка под отделку вагонкой

    Пластмассовые коробки инструкция чаще всего рассматривает, как подрозетники для гипсокартона, хотя их конструкция позволяет производить фиксацию на любом жёстком отделочном материале, установленном на каркасной основе . Отличие пластмассы от металлического аналога заключается в том, что пластик держится на отделке за счёт специальных фиксаторов в виде усиков, которые цепляются за внутренние края отделки и притягиваются болтами. Для пиломатериалов их очень удобно применять, когда стены облицованы тонкой деревянной вагонкой, ориентировано-стружечной плитой или досками.

Формы деревянных подкладок

  • Конечно, самая низкая цена у деревянных подрозетников, которые делаются в виде обычных подкладок из фанеры от 6 мм до 10 мм толщиной .Такой кусочек фанеры может быть круглым, квадратным или прямоугольным – последний вариант рассчитан на две или более розеток в одном ряду, поэтому длина такой подкладки будет зависеть именно от их количества. Вы также можете сделать такую деталь своими руками, используя для этого не только фанеру, а, например, ОСП или срез ствола (ветки) дерева, только в последнем случае есть риск раскалывания при монтаже, а используются такие подкладки исключительно для открытой проводки.

Подрозетник для деревянных стен: особенности монтажа при открытой и скрытой внутренней проводке

При строительстве или ремонте вам могут понадобиться деревянные, пластмассовые или металлические подрозетники для деревянного дома для электрификации помещения. Какой именно материал выбрать, в большинстве случаев зависит от ваших личных предпочтений, но иногда на это напрямую влияет конструкция стены или её отделки – сплошной массив или каркас, а также тип проводки (внутренняя или наружная).
Деревянные подрозетники в виде накладки

Давайте попробуем вместе разобраться, что вам лучше использовать, как это установить, также предлагаем вашему вниманию видео в этой статье.

Установка подрозетника в каркасную стену.

Попробуем решить давно извечную проблему для каркасных домов. Дело в том что подрозетники (монтажные коробки) для пустотелых стен идут мягко говоря дырявые, а для каркасных стен известно что если подрозетник проходит через пароизоляцию, то его надо герметизировать.

Итак как можно это сделать, потратив на это поминим времени (первые 2-3 подрозетника займут больше времени, далее пойдет все понакатанному)

Итак у нас есть вырез 68мм по установку розетки, и за ней идет утеплитель в виде мин ваты.

Розетка в деревянном доме

Материалы для монтажных коробок

Примечание. При выборе коробок для монтажа розеток вам следует отталкиваться от способа разводки проводов. Такой монтаж может быть либо открытым (поверх стены), либо внутренним (под облицовочным материалом – ДСП, ОСП, МДФ, вагонка, доска).

Монтажные коробки из металла

Пластмассовая коробка под отделку вагонкой

Формы деревянных подкладок

Внутренняя открытая проводка

В стиле ретро провода крепятся на керамических изоляторах

Для открытой разводки электрических проводов можно воспользоваться старым способом, зафиксировав всю разводку на керамических изоляторах, как это показано на верхнем фото, только вот слева вы видите старый, так называемый «гупер» (его сейчас не производят), а справа – современный ПРТО.

В данном случае каждая буква аббревиатуры имеет своё значение, где П – провод медный многожильный; Р – в резиновой изоляции; Т – ткань хлопчатобумажная с пропитками; О – отдельная изоляция для каждой из фаз. Такой провод не только удобен в разводке, где его просто надевают на каждый из предварительно закрепленных керамических изоляторов – это также декоративный элемент в ретро стиле. (См. также статью Выравнивание деревянных полов: особенности.)

Разводка электрических проводов в коробе

Но не всегда открытая электропроводка настолько открыта, что вы сможете видеть сам провод – её также делают, укладывая в специальный короб, который закрывается планкой в виде крышки, как это показано на верхней фотографии, но в таких случаях чаще всего используют уже другую марку провода – ВВГнг.

Значение настоящей аббревиатуры расшифровывается, как Винил/Винил/Голый, которая подразумевает наличие двух слоёв ПВХ (поливинилхлорида) в качестве изоляции на медном проводе, а мелкая аббревиатура «нг» (не горючий) указывает, что кабель не поддерживает распространение горения.

По форме он может быть круглым, треугольным и плоским, кроме того, вам могут понадобиться две или три жилы – такое тоже возможно (после аббревиатуры стоит цифра, указывающая на их количество).

Мы недаром обратили внимание именно на эти марки кабеля – ПРТО и ВВГнг, так как они лучше всех остальных подходят для внутренней открытой разводки не только для розеток, но и для выключателей и осветительных приборов. Если установка производится в коробе, то для отдельно взятой комнаты достаточно будет ширины желоба от 10 до 20 мм, хотя при отводе от электросчётчика нужен более объёмный кабель-канал.

Читать еще:  Демидовский экспресс купе розетки

Внутренняя скрытая проводка

Монтаж скрытой проводки с металлическими подрозетниками

Монтаж скрытой электропроводки несколько сложнее, хотя бы, потому что вам понадобится коронка по дереву для подрозетников, точно соответствующая его диаметру, будь то деревянный массив или облицовка на каркасном основании.

Но не следует забывать о том, что скрытая прокладка провода в данном случае возможна только в кабель-канале (металлической трубе или коробе), который обладает локализационными особенностями, то есть, в случае короткого замыкания стенки канала не перегорят и не дадут возможности для возникновения возгорания. Кроме того, внутри такого канала следует использовать кабель с негорючей изоляцией (нг).

Следствие короткого замыкания

Некоторые домовладельцы, пренебрегая правилами техники безопасности, объясняя это непонятными причинами типа «все так делают – и ничего», результатом чего становятся возгорания жилых домов и хозяйственных построек.

Дело в том, что в деревянных строениях всегда могут быть грызуны, которые портят изоляцию на проводах, а также перегрызают ПВХ коробы и гофрированные рукава, а для древесной пыли достаточно одной искры, чтобы она начала тлеть, что обычно переходит в пожар. (См. также статью Вредители древесины: особенности.)

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Şərh • 31

Из вагонки-то подрозетник никуда не денется, а вот подрозетник вместе с вагонкой вполне может! Совсем, конечно, не оторвётся, но вот разболтаться может. А вообще, в остальных комнатах я закладные не ставил. Если вагонка с розеткой разболтается, дополнительно зафиксирую её тонким саморезом к обрешётке и зашпаклюю. К стати в ГКЛ подрозетники держатся достаточно хорошо. Правда я ГКЛ на стены монтирую в два слоя. Никогда закладные не ставил и проблем не было.

а разве не нужно немного заглубить подрозетник в вагонке, на 1-2 мм.? Например, шлифовальным диском или фрезером.

Рамки у розеток разные, в зависимости от производителя. Бывают такие, что из-за толщины ободка подрозетника не прижимаются плотно к поверхности. У меня с этим всё замечательно! Рамки плотно прижимаются к вагонке.

скрытая проводка в деревянных конструкциях разрешена только в металлорукавах! подрозетник не влияет на пожарную безопасность. в принципе, все сделано не правильно, хоть и акуратно

А негерметичный подрозетник в деревянном доме, как раз очень сильно влияет на пожарную безопасность. Подрозетники должны быть герметичными.

Понимаю, что уже поздно, но все-таки, купи себе стриппер) кабель до 8мм зачищает на ура, в том числе снимает внешнюю изоляцию не повреждая изоляцию жил))

Да нет, не поздно! Мне ещё в распаечных коробках зачищать. Объём огромный. Только вот кабель 10 мм. Да и внешняя оболочка ВВГ нг- LS достаточно прочная. Я этим ножом теперь только вдоль делаю разрез. Настраиваю его на минимальную толщину внешней оболочки и режу вдоль. Разделываю, и внешнюю оболочку откусываю бокорезами. Я сейчас озадачен выбором пресс клещей. Сначала в распаечных коробках хотел делать скрутки и пропаивать, но потом передумал. Решил гильзовать. Выбираю оптимальный вариант цена-качество. Смотрел даже гидравлические, но народ пишет, что некоторые модели начинают подтекать в первые же недели работы.

Инструмент для круглого кабеля

На горючих основаниях только стальные трубы, в том числе стальные подрозетники. Шлейф розеток запрещен! Надеюсь хата сгорит.

@Evgeny Romanov можно использовать кабель канал и в него установить внутренние розетки

@Evgeny Romanov Благодарствую!

Если на стенах каркаса внутри отсутствует ОСП, то подрозетники глубиной 50 мм можно будет установить. Утеплитель не такой жёсткий, чтобы этому помешать. В крайнем случае, можно вырезать участок плёнки, убрать немного утеплителя за подрозетником и сделать заплатку из пароизоляции или ветрозащиты. Также можно вырезать и ОСП, если она есть. Я так сделал на мансардном этаже. У накладных розеток в общем недостатков нет, даже можно найти вполне симпатичные. Единственной сложностью может стать формирование, например, блока из 4-х розеток. Особенно, если в блоке нужно разместить TV розетку или розетку для витой пары. Блоки управления тёплым полом чаще всего для скрытой проводки. Всё это сделать можно, только вот в магазинах не всегда всё есть в наличии. С розетками для скрытой проводки в этом плане попроще. Если все розетки и комплектующие для открытой проводки, которые Вам необходимы, есть в продаже, делайте накладные.

Читать еще:  Установка розеток с двойной панелью

Назначение подрозетников

Новички часто спрашивают, почему нельзя просто вставить розетку в отверстие и закрепить ее. Но без подрозетника качественную проводку не сделать, а работа нашего механизма не будет происходить в безопасных условиях. Давайте рассмотрим, что дает нам грамотно выполненный монтаж:

  • поддержка выключателя или розетки в правильном положении. Крепление производится на 2-4 винта или с использованием распорных лапок самого механизма;
  • если электропроводка не обустроена распределительными коробками, эту функцию возьмет на себя подрозетник;
  • также подобный элемент будет служить диэлектрическим изолятором между механизмами проводки и стеной;
  • защиту от возгораний обеспечивает изготовление таких элементов из негорючих материалов.

Установка коробок под НЕмодульные устройства

Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо выдержать минимальное расстояние. Иначе дальнейшая установка будет невозможна!

В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола — данное изделие не обладает модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей рамки — выдержать расстояние обязательно!

Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если «в притирку» и не точно, а вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.

Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы — ее более, чем достаточно.

Установка коробок под розетки в ванной.

Добрый день. Электрик установил коробки под розетки в ванной и фартуке на кухне вровень со штукатуркой без необходимого выравнивания штукатурки, без учета клея и плитки, закрепив их в отверстиях гипсовой смесью. Я выразила сомнение , что розетки установятся утопленными в плитку, электрик заверил, что розетки будут крепиться на плитку к коробке посредством длинных шурупов( если не ошибаюсь). Правильно ли таким образом крепить коробки под кафель? Не будет ли такое крепление непрочным? Заранее спасибо за ответ. Анна.

Мастеров онлайн: 346 Заказов в неделю: 1 483 Предложений в сутки: 761

Добрый день, Анна! Ваш электрик прав. Он установил подрозетники вровень со стеной без учета дальнейшей укладки плитки. Это даже лучше, так как гипсовый раствор целиком обволок подрозетники находящиеся по всей глубине в стене. А крепление приборов (розеток и выключателей) можно производить более длинными шурупами. Сейчас больше внимания нужно уделить на работу плиточника. Дело в том, что ленивые или не имеющие инструмента плиточники отверстия для приборов делают квадратными. А нужно круглые. Только в этом случае приборы плотно прилегают к стене и не проваливаются в «дыры». А далее ваш электрик установит по уровню красивые розетки и выключатели. Желаю удачи.

Вообще-то так неправильно, но и не ужасно. Могут возникнуть проблемы при установке розеток. Электрик должен был согласовать эту работу с плиточником. Я бы конечно вырезал подрозетники и объяснил плиточнику где сделать отверстия.

Не всегда удаётся объяснить что-либо плиточнику. Станислав прав.

Можно так как написал Станислав.Если плиточника нет под рукой, то можно так делать.А можно и по другому.Электрик высверлил дыры под группу подрозетников.Плиточник не поленился и сделал круглые отверстия( не прямоугольники!).Далее электрик вставил в эти отверстия группу подрозетников на ротбанд и после высыхания установил финишные розетки.А если электрик и плиточник- одно лицо, то он за все отвечает.

Анна, ничего страшного в этом нет, даже если корбки утопятся на 3 см. Дальше все зависит от плиточника. Перед укладкой плитки обязательно дайте мастеру розетки, которые будут уста навливаться, чтобы он смог точно вырезать отверстия, и рамки облицовки прикрыли их. Какие будут отверстия совершенно безразлично. По поводу круглых отверстий пишут те, кто круглее ведра ничего не видел. Я уже 20 лет работаю с квадратными коробками фирмы Симон, они гораздо практичней круглых, единственный недостаток-не продаются на рынке и в Мерлене.

Не большое дополнение. Также не страшно если плиточник сам передвинет коробки ( попали близко к краю плитки, плохо смотрятся и т.п.).

Читать еще:  Йорк с розеткой это

это нормальная практика не переживайте! у розеток есть дополнительные усы для более плотного крепления

Как установить подрозетники на уложенную плитку

Большинство людей хотя бы раз в жизни устанавливали подрозетники. Зачастую их приходится монтировать в плитку, бетон или же гипсокартон.

Для каждого из них существуют свои правила, согласно которым необходимо выполнять монтаж подрозетника. Однако также есть и общие правила для этих материалов. Вот некоторые из них:

1) После осуществления установки подрозетник не должен иметь больших выступов. Это чревато неблагоприятными последствиями в будущем.

2) Выполнять монтаж подрозтника следует с использованием строительного уровня. Крайне не рекомендуется игнорировать данное правило. Это необходимо для того, чтобы впоследствии можно было беспрепятственно установить выключатели или же другие розетки.

3) Перед установкой нужно подготовить стену. Для этого могут быть использованы различные инструменты и дополнительные материалы, которые можно приобрести в любом строительном магазине.

4) Установленный подрозетник должен крепко «сидеть» в стене. Для обеспечения данного условия понадобится правильно вырезать отверстие в поверхности стены.

Также существует некая классификация подрозетников, благодаря которой каждый человек сможет выбрать необходимое ему устройство.

Размеры подрозетников

Диаметр данного элемента обычно не более 70 мм. Этот размер наиболее распространён, поэтому найти в магазинах подрозетник с таким параметром не составит особого труда. К тому же, габариты самих розеток соответствуют заданному параметру.

Глубина монтажной коробки является одним из ключевых значений, на которые следует обращать предельное внимание.

Глубину необходимо подобрать таким образом, чтобы после установки, подрозетник не выступал за пределы того или иного покрытия.

Обычно ёмкости для размещения розеток имеют различную ширину. Это зависит от того, сколько проводов будет находится внутри.

Каким образом установить коробку для размещения розетки на уложенную плитку

Многие строители рекомендуют сначала монтировать подрозетник, а уже потом плитку.

Однако большинство людей делают всё наоборот. В этом нет ничего плохого. Но в таком случае выполнить установку монтажной коробки будет немного посложнее.

В сложившейся ситуации оказать помощь смогут специальные коронки для керамической плитки.

С их помощью на поверхности стены можно будет высверлить отверстие необходимого диаметра, не повредив при этом саму плитку.

Однако во многих современных домах стены выполнены из бетона, что только усложняет дальней процесс установки подрозетника.

Ведь при этом придётся долбить бетон. А сделать это не так-то просто. При таком монтаже лучшим вариантом станет использование алмазных коронок.

Люди, которые хотят сэкономить немного денег, могут просверлить отверстие в плитке при помощи болгарки.

При этом весь процесс работы должен сопровождаться предельной аккуратностью выполнения.

Иначе в плитке могут образоваться трещины, которые нельзя будет устранить. Придётся заново делать ремонт.

А вы знаете, как установить подрозетники на уложенную плитку? Поделитесь своим опытом в комментариях.

Как просверлить плитку под подрозетник коронкой или тонким сверлом

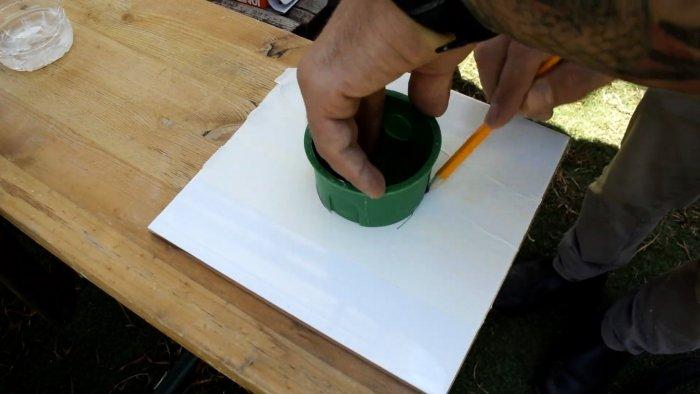

При укладке плитки основную трудность составляют не подрезки, а сверление отверстий, особенно под подрозетники. Для этого существуют специальные коронки с алмазным напылением. Но и их наличие не гарантирует получение отверстия точно в нужном месте, так как те норовят соскользнуть в сторону при начале сверления. В связи с этим рассмотрим, как пользоваться коронкой, чтобы сверлить точно по разметке, и как можно обходиться без нее обычным сверлом.

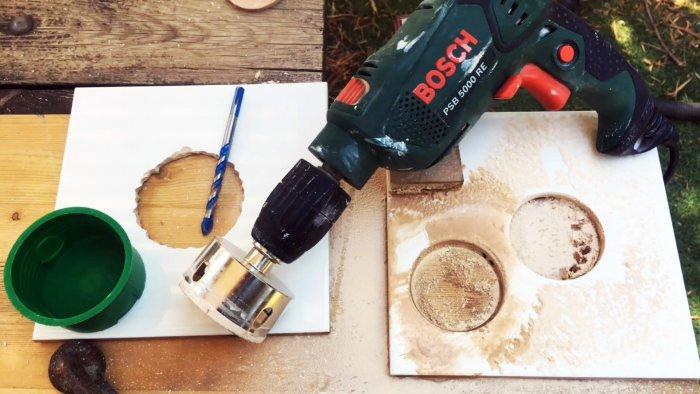

1. Сверление алмазной коронкой

Если вы используете коронку с центровочным сверлом, то оно углубляется и предотвращает соскальзывание. При работе же без него, нужно начертить контур отверстия на плитке обведя коронку. Проще всего это сделать, приклеив малярную ленту, так как карандаш или обычный фломастер не пишут по глазури.

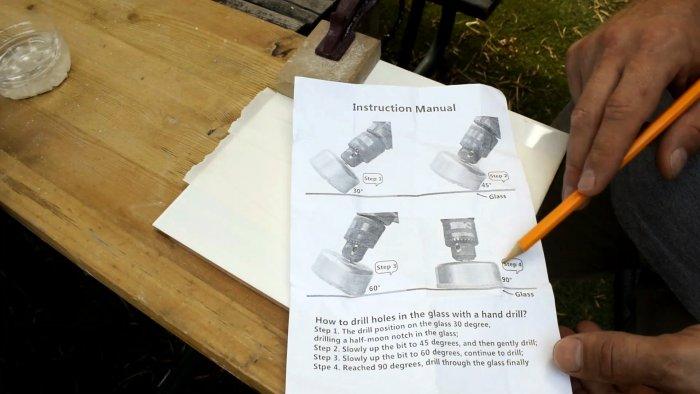

Затем запускаем вращение коронки, и приставляем ее к краю отверстия под углом. Ее уголок сделает насечку, которая предотвратит соскальзывание.

Затем инструмент плавно выравниваться.

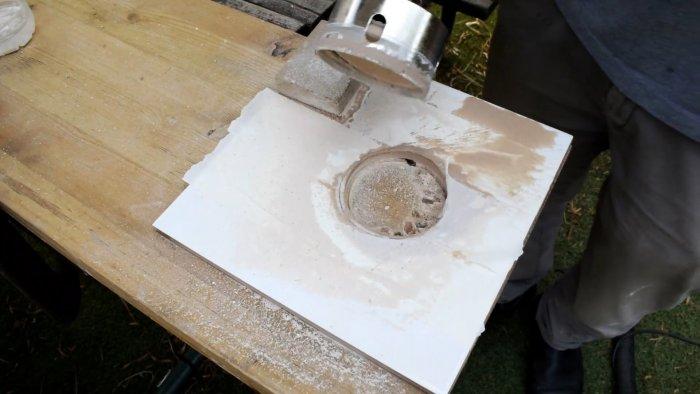

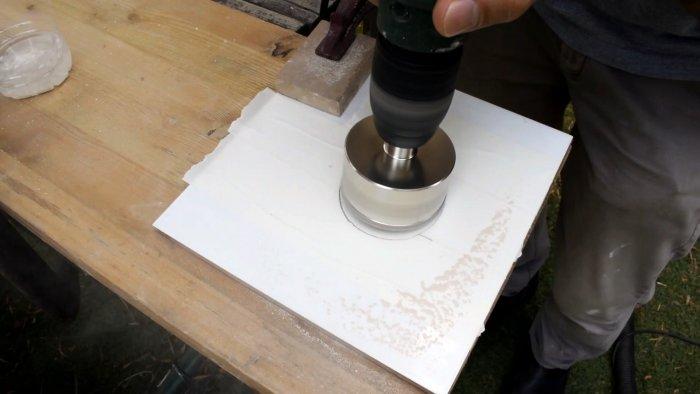

Нужно просверлить глазурь, получив очертание отверстия. Затем в него заливается вода. Она будет охлаждать коронку, что продлит ее ресурс. К тому же, в этом случае не будет пыли. Вода подливается, и когда используется коронка с центровочным сверлом.

2. Сверление тонким сверлом по плитке

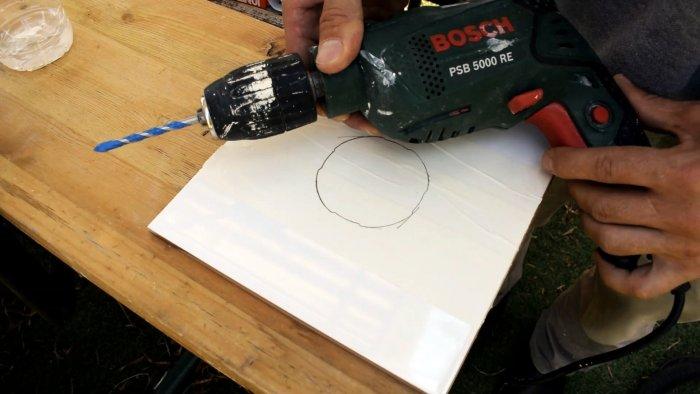

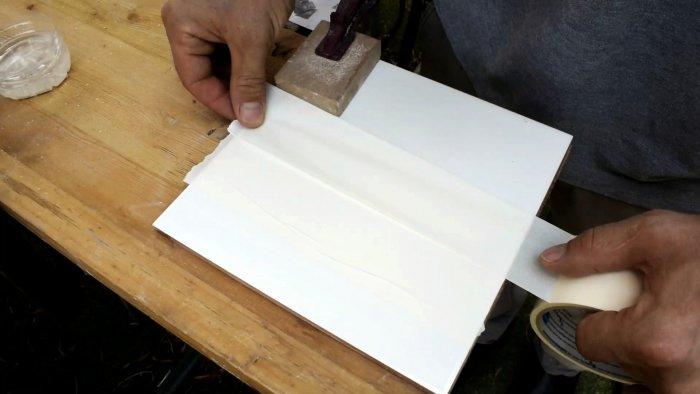

Если нужно просверлить всего пару отверстия, то покупать коронку ради них нецелесообразно. В таком случае можно обойтись недорогим тонким сверлом по плитке. Также рисуем контур отверстия, приклеив малярную ленту.

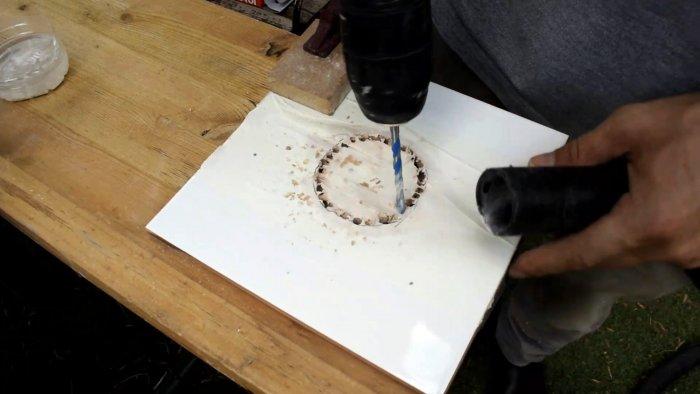

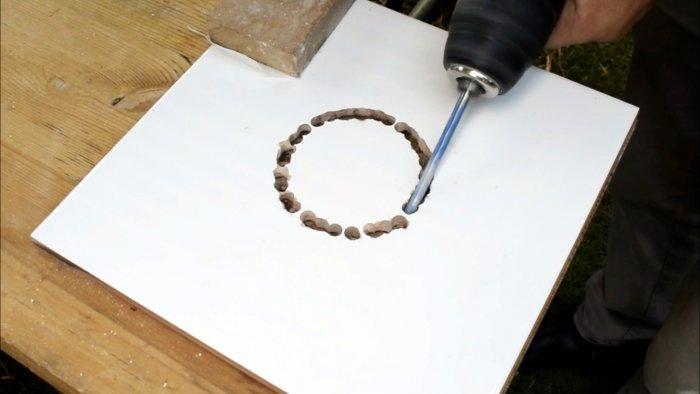

Затем по кругу делаем перфорацию тонким сверлом, пытаясь отступать между ними как можно меньше. Сверло при этом постоянно макаем в воду, чтобы оно не перегревалось.

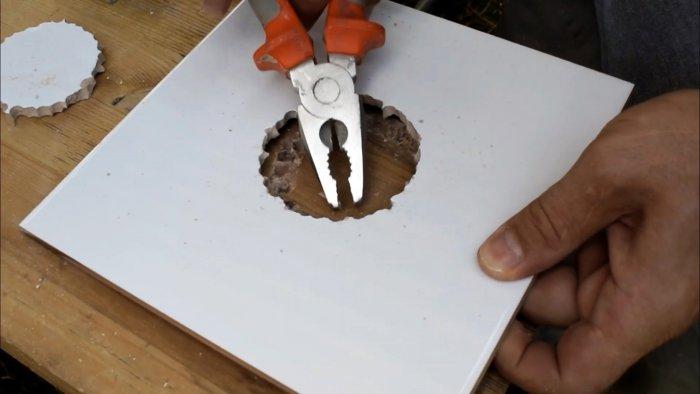

Затем под углом просверливаем стенки между отверстиями. После этого плитка внутри окружности отвалится. Выступающие зазубрины можно обломать плоскогубцами.

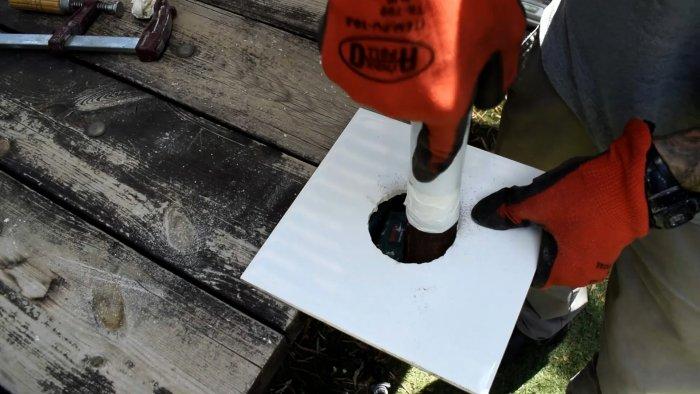

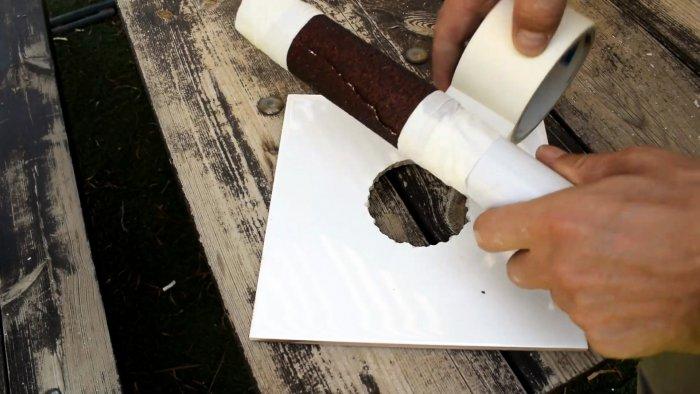

Рваный край отверстия зашлифовываем. Для этого наматываем на трубу наждачную бумагу, и ровняем контур импровизированным напильником.

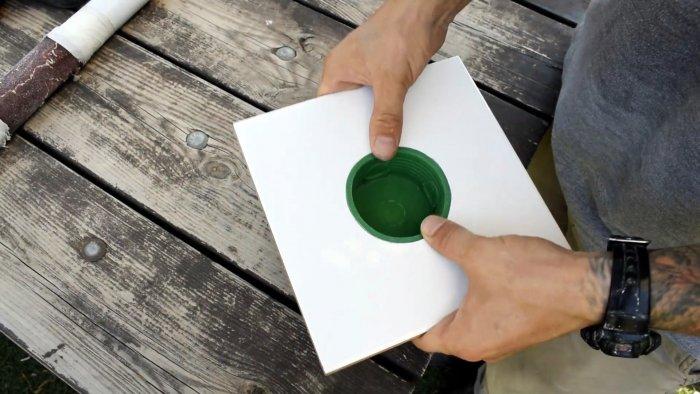

В итоге получаем качественно ровное отверстие для монтажа подрозетника.

Смотрите видео
