Как загружать библиотеки в ArchiCAD

С архикадовскими библиотечными объектами у начинающих дизайнеров обычно возникают три стандартных вопроса: где взять (бесплатно!), куда сохранить и как использовать. В этой небольшой шпаргалке постараюсь коротенько ответить на все три. Уточню, что под библиотеками в этой статье будут пониматься один, несколько или целая коллекция файлов объектов ArchiCAD (расширение файла .gsm, они же объекты GDL).

Где бесплатно скачать библиотеки для ArchiCAD

Слово «скачать» не зря вынес в заголовок: библиотеки можно купить на дисках, скопировать у знакомых, но в наше время тотального интернета лучший выбор — просто скачать на торрентах или тематических сайтах.

Официальный депозитарий объектов от Graphisoft можно найти форуме пользователей Archicad-Talk Object Depository, полный список рекомендуемых сайтов с библиотеками здесь — GDL Object Downloads for ArchiCAD. Бесплатные помечены как «free», платные «pay», вредное слово «registration» даже читать не хочется. В первых рядах этого списка есть сайт с русскими корнями, хотя весь вдоль и поперек на английском — archibaseplanet.com, вот на него и обратим внимание.

Вот так выглядит страница закачки модели стула на Archibaseplanet

Archibaseplanet хорош большой коллекцией 3d моделей в форматах *.GSM и *.3DS, которые можно спокойно скачивать без всякой занудной регистрации, плох — тем, что нет поиска объектов по нескольким параметрам: искать нужный стол в разделе «Chairs, Tables, Sofas» можно часами. Когда нужный объект все-таки будет найден, достаточно щелкнуть указателем мыши на картинке модели (не надо щелкать по надписи «Download…» — это просто реклама!) и в появившемся окне сохранения файла выбрать папку, куда сохранить архив. Уже имеющееся имя архива вроде «21e3f3b51b1c4bff795053db91841917.zip» никуда не годится, поэтому, чтобы проще было потом найти, дайте понятное имя вручную, например «Кресло классическое красное.zip».

На других сайтах готовые объекты скачиваются примерно также, только на многих требуется еще и регистрация. Как скачивать на торрентах, смотрите в предыдущей статье посвященной текстурам.

Где хранить библиотеки объектов

На жестком диске вашего компьютера выделите одну папку с понятным названием «Библиотека» или что-то вроде того, в которой будете хранить модели, текстуры и прочие полезные вещи — этакую кладовочку с вещами на все случаи жизни. Не поленюсь в сотый раз написать, что хранить файлы надо на диске D (буквы могут отличаться, но обычно система Windows устанавливается на диск System C:, а пользовательские файлы хранят на диске Data D:), а не на рабочем столе, Моих документах и прочих папках, которые зачищаются при переустановке системы!

Где находится диск D вашего компьютера

В папке «Библиотека» создайте папки «Объекты ArchiCAD», «Модели для 3ds Max», «Текстуры», внутри них создайте другие папки, чтобы можно было найти нужное по теме: «Столы», «Стулья», «Светильники» и проч..

Когда понадобится использовать объект или текстуру в конкретном проекте, скопируйте файл(ы) в папку проекта. Например, когда вы работаете над проектом конуры для Бобика, создайте папку «Бобик», в ней папки «Объекты» или «GSM» (называйте папки так, чтобы вы даже через год понимали, что там!), «Текстуры», «Чертежи», «Визуализация», «Исходные материалы». Все объекты, которые понадобятся для проектирования конуры Бобика, скопируйте в папку «Объекты» в папке «Бобик». В проекте Архикада мы укажем, что эту папку нужно подгружать целиком, а если понадобится передать проект смежной организации или другому архитектору, открыть на другом компьютере, вы скопируете папку «Бобик» со всеми потрохами, и не будет проблем с недостающими файлами.

Как подгружать в проект ArchiCAD

Подгружать в проект новые объекты можно прямо из окна библиотеки Архикада через диалог открытия файла, но удобней, чтобы все нужные объекты сами загружались уже при открытии проекта и сразу были готовы к работе. Для этого их и нужно было копировать в папку «Объекты» проекта.

Добавляем и перезагружаем, если надо.

Чтобы указать какие папки должны подгружаться в проект «Бобик», откройте меню Файл — Библиотеки и объекты — Менеджер библиотек, в появившемся окне нажмите кнопку «Добавить». Откроется диалог открытия файлов, в котором нужно найти папку «Объекты» папки «Бобик», выделить папку указателем и нажать кнопку «Выбрать» — папка добавится в список связанных библиотек и будет загружаться со всем содержимым при открытии файла проекта.

Если уже в процессе работы с открытым проектом вы добавили в папку «Объекты» новые модели, библиотеки придется перезагрузить. Для этого достаточно щелкнуть по кнопке «Обновление/перезагрузка параметров» менеджера библиотек и выбрать пункт «Перезагрузка библиотек и применение всех изменений», и новые объекты станут доступны в окне библиотеки среди прочих.

Открываем проект в новой версии ArchiCAD

Обычная ситуация, когда при открытии старого проекта в новом Архикаде мы видим веселые наборы точек вместо библиотечных объектов. К счастью, лечится это довольно просто: после открытия старого проекта откройте менеджер библиотек, посмотрите в левый нижний угол менеджера — там увидите желтый треугольный значок консолидации. Обычно в новых библиотеках остаются все те же самые объекты, только под другими названиями: была «Дверь 1 польная 14», стала «Дверь 1 польная 15». Команда консолидации легко меняет старые объекты на аналогичные из новой библиотеки, а для тех, которые не «выжили» в новой версии, сама подгружает библиотеки миграции, которые обязательно есть в папке программы.

В списке отсутствующих объектов видны кандидаты на замену На автомате загрузились две новые библиотеки

Читайте статьи и уроки на ту же тему:

• ArchiCAD для дизайнеров интерьера
• Как построить оси в ArchiCAD
• Тормозит ArchiCAD — что делать?
• Где бесплатно скачать ArchiCAD для учебы
• Вебинар по работе с морфом в ArchiCAD
• Построение крыш в ArchiCAD 19
• Как учиться работе в ArchiCAD самостоятельно
• Как убрать лишние линии в 3д обектах ArchiCAD
• Как не надо делать проекты в ArchiCAD
• Доработка скачанных объектов для ArchiCAD
• Сложные крыши в ArchiCAD 17 видеоурок
• Как посчитать площади помещений в Архикад
• Дизайн квартир в ArchiCAD и 3ds Max
• Развертка поверхности кровли в ArchiCAD
• Как проставить реальные размеры скатов крыши в ArchiCAD

Как загружать библиотеки в ArchiCAD: 128 комментариев

Здравствуйте !Только что прочитал вашу статью о библиотеках архикада У меня возникла проблемка с которой я никак не могу справиться может быть вы мне подскажите.За что буду Вам признателен Так вот — Я построил проект в плане все как полагается построил стены применил к ним текстуру подгрузил текстуры к стенам — подгрузил скаченные елементы а теперь когда дошла очередь до светильников я не могу воспользоваться библиотечными элементами поскольку они из своей архикадовской библиотеки куда то делись и я никак не могу их найти у меня в библиотеке висят только загруженные модели, и по одной модели архикадовской родной. С уважением Рустам.

Рустам, проверьте в менеджере библиотек,загружается ли стандартная архикадовская библиотека. Может вы взяли архивный файл, в котором есть только используемые в проекте библиотеки? Если библиотеки в менеджере нет, тогда загрузите ее через кнопку «Добавить».

Доброго времени суток, Константин. Осваиваю сейчас АрхиКАД 14, и каждый день по нему возникает масса вопросов. Какие-то решаю сама в процессе практики, но вот некоторые просто замучали. В частности, не пойму как вернуть спрятанный слой (спрятала перекрытие между 1 и 2 этажами, и оно потерялось) и для чего нужна бегущая рамка. Заранее благодарю.

Ксения, спрятанный слой вы можете открыть в окне настроек параметров слоев или через команду «Показать все слои» из меню Документ — Слои.
Бегущая рамка нужна для выделения части проекта в 2D окне, чтобы скопировать, поменять размеры, показать выделенное в 3D или других действий. Подробнее смотрите в разделе справки «Про бегущую рамку».

Здравствуйте,Константин, подскажите пожалуйста как сохранить библиотечные элементы в архикаде,когда открываю архикад заново вся загруженная библиотека исчезает( нужно создать шаблон? как это сделать? за ранее благодарна:))

Здравстуйте, Алина. Вы правы, список загружаемых библиотек прописывается в файле шаблона, с которого вы начинаете новый проект. Создайте пустой файл с уже настроенными под себя параметрами (библиотеками, слоями, макетами и проч.) и сохраните как шаблон, потом все новые проекты будете создавать на его основе.

Спасибо большое)) но теперь у меня другая проблема делала проект на компьютере перенесла на бук и ничего не открывается библиотека исчезла и весь проект в 3д стал прозрачным просто контуры((( как правильно нужно сохранять в 15 архикаде?

Возможно, на другом компьютере не оказалось нужных библиотек для вашего проекта. Такое случается, если открываете в другой версии ArchiCAD или подгружали библиотеки с диска. Подгрузите отсутствующие объекты вручную через менеджер библиотек.
Показ в 3Д окне регулируется настройками выбранного визуализатора (OpenGL по умолчанию): каркасный, с удалением невидимых линий (только для внутреннего механизма) и с раскраской и тенями. Выберите удобный для себя вариант кнопкой на панели «3Д визуализация» или в меню «Вид — Парметры 3D вида».

Огромное вам спасибо,Константин))еще нигде в интернете не получала таких подробных ответов что все становится понятным))Благодарю:)

Здравствуйте!
После загрузки библиотеки дается отчет, там написано: «Нет/дубликаты», красная папка и цифра 60.
И из всех светильников загружаются только светофоры. А мне светильники срочно нужны. Что делать?

В этой красной папке перечислены все библиотеки, которые Архикад не сумел найти, полюбопытствуйте, какие именно, и откуда они должны были загружаться. Затем нажмите на кнопку «Менеждер библиотек», чтобы добавить библиотеки, которых вам не хватает.

Здравствуйте!Делала проект,но теперь Архикад не отвечает..просто не заходит в программу,подскажите,пожалуйста,как мне вытащить файлы моделей (в какой папке все они находятся?),чтобы скопировать и вставить в новый работающий архикад?дело в том,что установочные файлы после загрузки в библиотеку архикад я удаляла, а за 2 года этих файлов было очень много,спасибо

Файлы моделей и проектов хранятся в том разделе жесткого диска, в котором вы сами их сохраняли. Архикад — это инструмент для создания, просмотра и редактирования проектов, а не для хранения данных. Вспомните, куда вы сохраняли свои работы, найдите файлы (проект — файл с расширенем .pln, библиотечные объекты — файлы .gsm), откройте в ArchiCAD той же версии на другом компьютере или после переустановки на своем, продолжайте работать.

Здравствуйте, Константин, столкнулся с проблемой, на новом компе не отображаются превьюшки GSM элементов, возможно вы знаете как решить эту проблему, спасибо!!

Андрей, превьюшки не отображаются только для GSM или вообще для всех картинок? Если первое, то не знаю чем помочь (есть мнение, что это зависит от версии QuickTime), если второе — в параметрах проводника Windows в окне «Параметры папок» снимите галочку «Всегда показывать значки а не эскизы».

Добрый день!
Подгрузила в архикад новые библиотеки,а они при повторном открытии там не сохраняются!как сохранить?

Библиотеки не хранятся в Архикаде, это свойство каждого отдельного проекта. Когда вы открываете новый проект, он создается на основе стандартного шаблона, в котором прописана загрузка стандартных библиотек. Если хотите, чтобы загружались другие библиотеки, создайте свой шаблон: создайте новый проект, загрузите нужные библиотеки, сохраните файл как шаблон проекта (файл *.tpl), используйте этот файл при создании новых проектов.

Здравствуйте Константин!Извините за глупый вопрос.
При загрузке скаченных,с известных сайтов, библиотечных элементов имеющие не одну текстуру сами свои покрытия не приобретают (все имеют универсальное покрытие). Приходиться через менеджер покрытий создавать новые текстуры присваивать родные картинки.На это уходит время.Не знаете ли способ подгрузки библ. эл. с родными текстурами? Спасибо.

Елена, не знаю такого способа. Может и есть какая-нибудь программа, но я не в курсе. Сам Архикад не в состоянии без вашей помощи отыскать отсутствующие реквизиты объектов. Я всегда заменял покрытия вручную, и уже смирился с этим.

Константин,спасибо огромное!все супер:)

не получается добавить в менеджер библиотек 3d модель картинки в arhicad14 делаю всё по инструкции но в итоге пишет , что нет файла…

Светлана, насколько я понял, речь о стандартном библиотечном объекте картина. Чтобы эта картина отображала ваш рисунок, загрузите фото через менеджер библиотек и напишите название файла в специальной строке в параметрах объекта.

Можно ли написать текст в архмкаде,например на стене название компании-заказчика. Как это сделать?И можно ли сделать так,чтобы текст шел по дуге?

Объект 3D текст из стандартной библиотеки (лежит вместе с ковром, зеркалом и прочим декором), его размер легко регулируется. Насчет согнуть хуже: или найдите готовый гнутый библиотечный текст, или преобразуйте в морф и вращайте каждую букву по отдельности (16 архикад).

Может кому-то пригодится, дам совет как искать модели.

Вы пишете: «искать нужный стол в разделе «Chairs, Tables, Sofas» можно часами»

Можно воспользоваться поиском Google по сайту, что зачастую гораздо удобнее, чем на самом сайте. Допустим, нам надо найти диванчик. Пишем в строке поиска:»sofa» site:www.archibaseplanet.com/
Нам сразу выдаёт кучу нужных картинок, просто переходим и качаем.
Можно писать без кавычек, когда ищем по одному слову. Просто у меня в избранном забито сразу с кавычками, меняешь на нужное словосочетание и всё…

Так можно делать на всех остальных сайтах, когда поиск построен слабо. На мой взляд сайт archive3d.net по-больше будет.

кавычки обычные, кстати. Это сайт исплавляет…

Archicad 25

На профессиональном уровне освоите популярную программу для проектирования интерьеров. Научитесь оформлять документацию и создавать яркие визуализации, сделаете пакет чертежей для портфолио. Сможете добавить важный навык в резюме и стать востребованным специалистом.

• Длительность 3 месяца
• Бесплатный доступ к Archicad
• Обучение на практике
• Пакет чертежей в портфолио

Archicad — одна из самых востребованных программ в дизайне. Это удобный инструмент, который позволяет быстро визуализировать любое решение.

Специалисты с навыком работы в Archicad нужны в дизайне интерьеров и мебели, проектировании, ландшафтном дизайне и архитектуре.

сейчас ищут дизайнеров со знанием Archicad

средняя зарплата специалиста со знанием Archicad (данные hh.ru)

Кому подойдёт этот курс

Студентам дизайнерских и архитектурных факультетов

Изучите функционал Archicad. Сможете работать с объектами и составлять строительные планы. Отработаете знания на практике и соберёте достойное портфолио для старта карьеры.

Дизайнерам интерьеров

Систематизируете знания и освоите проектирование в Archicad на профессиональном уровне. Сможете быстро создавать подробные дизайн-проекты, чтобы брать больше заказов.

Архитекторам и проектировщикам

Научитесь продумывать не только конструкцию здания, но и дизайн интерьера. Сможете создавать проекты сами или давать ТЗ визуализатору. Повысите профессиональный уровень, сможете поднять стоимость услуг.

3D-визуализаторам

Узнаете, как делать качественные чертежи, подробные визуализации интерьеров и отдельных предметов мебели в Archicad. Выйдете на новый уровень в карьере и сможете брать более высокооплачиваемые проекты.

Чему вы научитесь

Уверенно работать в программе

Освоите функционал Archicad на профессиональном уровне и сможете создавать полноценные чертежи.

Создавать объёмные модели

Научитесь проектировать здания и интерьеры в 3D. Сможете впечатлить заказчика подробными визуализациями.

Оформлять рабочую документацию

Научитесь создавать 3D-модели мебели и ведомость отделки. Сможете корректно передавать файлы заказчикам и другим специалистам.

Пользоваться библиотеками

Узнаете, как работать с базовыми и дополнительными коллекциями готовых элементов. Будете тратить меньше времени на чертёж.

Учитывать строительные решения

Сможете отображать в проекте схему перекрытий, отделку и конструкцию стен, размещение розеток и сантехнических выводов.

Рассчитывать смету

Поймёте, как автоматически вычислять площади и количество нужных для строительства материалов. Сможете готовить подробные ведомости для заказчиков.

Курс сертифицирован GRAPHISOFT

Компания GRAPHISOFT — разработчик программы Archicad и других решений для эффективной работы дизайнеров.

Вы получите бесплатный доступ к лицензии Archicad на время обучения — от 30 дней до 1 года.

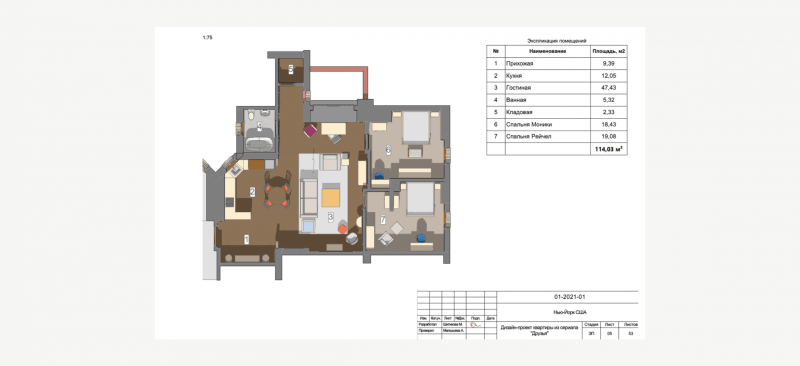

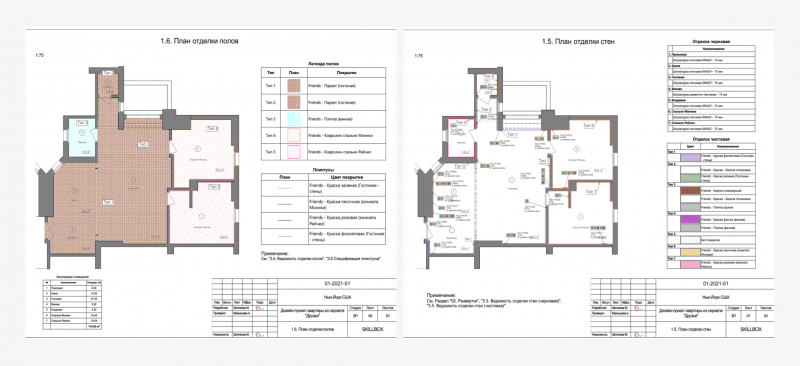

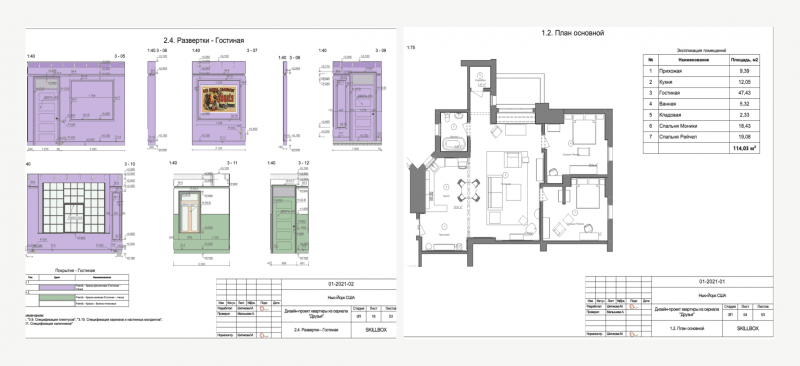

Ваши будущие работы

Создавайте подробные планы, точные чертежи и красочные визуализации интерьеров для себя или будущих заказчиков.

Как пользоваться платформой

Изучаете тему

В курсе — практические видеоролики.

Выполняете практические работы

В том темпе, в котором вам удобно.

Работаете с куратором

Закрепляете знания и исправляете ошибки.

Презентуете итоговый проект

И дополняете им своё портфолио.

Содержание курса

Вас ждут вебинары и практика на основе реальных кейсов. В конце обучения у вас будет портфолио из профессиональных чертежей и дизайн-проектов.

• 13 модулей
• 57 онлайн-занятий

Знакомство с программой

Узнаете, чем Archicad отличается от других программ для дизайнеров. Познакомитесь с основными типами файлов, горячими клавишами, табло и панелями. Научитесь пользоваться панелью навигации и работать с 3D-моделями.

2D-объекты и базовые принципы работы

Познакомитесь с основными 2D-элементами и научитесь с ними работать. Сможете переносить, копировать, группировать и масштабировать объекты. Разберётесь, как создавать выносные надписи и работать с подложкой. Вычертите обмерный план на подложке по тонким линиям.

Основные инструменты и сложные профили

Поймёте, как создавать стены, двери, окна, лестницы и отверстия. Разберёте частые ошибки и сможете их избежать. Создадите обмерный план стены с плинтусом, молдингом, дверью и наличниками.

Библиотеки и планировочное решение

Изучите стандартные и дополнительные библиотеки Archicad. Научитесь работать с морфами. Создадите несколько вариантов планировочного решения.

План сантехнических выводов. Монтажный план

Познакомитесь с однослойными и многослойными конструкциями стен. Научитесь создавать монтажный план и план привязки сантехнических выводов.

Отделка стен

Научитесь создавать и редактировать покрытия стен. Создадите план отделки.

Перекрытия: полы и потолки

Поймёте, как проектировать однослойные и многослойные перекрытия. Научитесь создавать планы полов и потолков со сложными штриховками и высотными отметками.

Электричество: светильники, выключатели, розетки и выводы

Изучите библиотеку световых приборов. Узнаете, как правильно располагать выключатели и розетки. Сможете создать удобный план управления освещением.

Развёртки и разрезы

Узнаете, в чём разница между разрезом и развёрткой. Научитесь настраивать развёртки и размещать их на макете. Построите развёртку ванной и ещё одной комнаты на выбор.

Каталоги и классификации

Научитесь работать с преднастроенными каталогами и создавать свои. Познакомитесь с ведомостью чистовой отделки, попрактикуетесь в создании индексов проекта.

Работа с 3D, визуализацией и публикатором. Печать альбома

Поймёте, как создать понятный 3D-документ, и разберётесь в возможностях визуализации. Научитесь готовить к печати pdf-альбомы.

Настройка программы под свои задачи

Сможете отказаться от работы по шаблону и создавать собственные модельные виды, слои, реквизиты, макеты и комбинации графической замены. Научитесь импортировать файлы из других программ.

Бонус-модуль: расширенные возможности

Узнаете, как корректно передать реквизиты для других проектов. Научитесь проектировать крыши, детали и узлы. Создадите BIM-модель проекта.

Итоговый проект. Дизайн-проект квартиры

Вы разработаете проект однокомнатной квартиры. Подготовите альбом с рабочими чертежами, планами, развёртками и ведомостями. Подберёте отделку и подготовите спецификацию мебели.

Получить презентацию программы и консультацию специалиста

Похоже произошла ошибка. Попробуйте отправить снова или перезагрузите страницу.

[Урок Archicad] Электрика в ARCHICAD

Tamaño del vídeo:

Mostrar controles del reproductor

• Publicado el 27 dic 2017
• Бесплатный курс по AutoCAD r.autocad-specialist.ru/autoc.

Comentarios • 133

Пройдите базовый курс по Archicad: r.autocad-specialist.ru/archicad-free?

нет в описании ссылки на скачивание

XML із 24-им Архікадом у когось працює коректно?

Все четко и по делу! Огромное спасибо!))

вы сказали что оставите её и неоставели

а где сылка на сайт

супер. Благодарность вам

а где обещанная ссылка на скачивание электробиблиотеки в описании?

А как сделать план электропроводки, чтобы автоматически выводилась в сводных таблицах длина линий, тип проводов, разбивка таблицы на зоны?

спасибо за ответ, работаю в 22-м,
давно хотел с mep modeler разобраться — вот и попрактикуюсь

чтобы выводилась длина проводки ее сначала в точности нужно запроектировать. Для этого можно использовать MEP Modeler, который с 24 версии программу идет вместе с ней.

Всегда преклонялся перед женщинами, которые разбираются в любой технике. Спасибо. Еще раз пересмотрю, потому что с первого раза все не запомнил.

Загрузила такую же библиотеку , почему то не в зД не отображаются ни розетки, ни выключатели, только на плане . Может кто знает , в чем дело ?

Спасибо! Как всегда все четко!

Здравствуйте. Только в начале пути изучения проектирования и у меня не получилось сформировать спецификацию: не отображаются розетки пока не добавлю ID элемента, но он мне не нужен. Так же не прописывается производитель, хотя он есть. И ещё один момент, в списке полей нет поля «примечание» , чтобы было в таблице уточнение для чего розетка, оно вообще там есть или у меня что-то в программе не хватает?
Заранее спасибо за ответ.

Не смог отдельно посчитать hdmi розетки. Идут как сетевые.

не могу додуть как вид рамке на 2д плане изменить, у меня прямоугольник и все на этом, уже перепробовал все

Ты вообще молодец.

Добрый день! Спасибо за хороший урок и ценную информацию. Вопрос: » Как зеркально разместить шрифт относительно грф. сиволов.(Перейти с Левой компановки на Правую компановку)?»

Браво, спасибо, очень помогли. Планирую весной купить 2 курса по архикаду, интерьер и 100%

Здравствуйте! А можно ссылку на скачивание рамки, пожалуйста) из тех сайтов не получается.

а для 23 архикада есть библиотека?

@Jul M Да. Распаковывая в корне архикада, получаются длинные имена файлов и папок, а виндовсе есть ограничения. Поэтому распакуйте контейнер, например, просто на диске С и потом перенесите библиотеку в корневую папку и оттуда откройте в арзикаде

@Александр Середа и у меня. вы справились?

@Надежда Бейнер а в чем тогда может быть проблема, не распаковывается контейнер?

она актуальна и для 23 и 24 версии

Можно ли изменить графическое отображение электрического символа над 2D отображением рамки розетки или выключателя?

нет, нельзя. Это уже собранный GDL объект. Можно его корректировать на уровне программирования

Здравствуйте! Кто-то знает, почему когда выставляет выключатель, присваивает к нему в свойствах, что он проходной, НО в 2D условное обозначение остаётся как у обычного выключателя, не проходного?

Тот же вопрос возник.

prosite a gde ssilka na bibleoteky?

Перейдите на наш сайт autocad-specialist.ru/uroki-archicad/archicad-electrika.html я там прямо в статье ставила ссылку на облако для скачивание

Здравствуйте . Подскажите с такой электрикой привязка размерная может начинаться только от первого элемента? Или как то можно поменять?

И ни слова о обозначениях из гостов. ну ну

Здравствуйте. Такое отображение на плане, оно разве по ГОСТу?

Да это схемой то сложно назвать. Для дизигнеров сойдет.

Надежда добрый день! Благодарю за урок! Он реально четкий, темп и объяснение хорошие!! У меня вопрос. В интерактивном каталоге подсчитываются только первые позиции из рамки. Что делать?

Рамка Л библиотека 1:10 сайт 1:30 загрузка контейнера 2:55

КаталОг! Ну каталОг же! КаталОООООГ!

Здравствуйте. Спасибо за ваши уроки! Подскажите, пожалуйста, могу ли я при создании каталога к доп параметрам библиотечного элемента (рамки эл) применять функции? Например, сделать concat некоторых строк из этих доп параметров или замену текста? Как? Эти параметры отсутствуют в менеджере свойств, не пойму, как их туда импортировать.. заранее спасибо.

Добрый день. Спасибо Вам за уроки, все доходчиво. Единственный момент, может не нашла или не рассмотрела. Как сделать так, чтобы в развертках были видны розетки, которые находятся ЗА мебелью. Заранее спасибо.

Добрый день! Удалось найти решение?

Добрый день. При размещении розетки на стене не правильно устанавливает по высоте. В разделе «Просмотр и расположение» окна высоты и Собственный этаж не активны, в чём может быть дело

Здравствуйте! Скинте скриншоты проблемы и сам файл проекта. На почту beyner@autocad-specialist.ru

все чудово, але ріже слух слово «катАлог». Російською вірно — «каталОг». Дякую.

Заранее прошу прощения за многобукв, но новичкам информация может быть полезной.
Итак, идея, вроде, хорошая, вау! — полное описание электрики в проекте, включая возможность сделать точное 3Д. Но когда я сделала так электрику, я поняла, что чертеж для электриков нечитаемый. Главный косяк в том, что иконки находятся не на самой стене, а где-то рядом и в формате «смотрим своим лицом на лицо рамки». Если при этом поверхность стены, на которой расположена рамка, «смотрит» на верх листа, то порядок чередования внутри комбинированной рамки строителю нужно будет изменить на зеркальный. Но фигушки он так сделает, потому что эти рамки воспринимаются как проекция на стену. Вот точно перепутают! Мне в итоге пришлось пронумеровать все комбинированные рамки и отдельно сделать для них спецификацию (через инструмент Каталог) с изображениями этих самых рамок, чтобы точно было ясно как в рамках чередуются вставки. Получилась ерунда, если честно: как бы изначально все рамки уже есть на чертеже, но некоторые вводят в заблуждение, поэтому приходится фактически дублировать информацию. Для решения этой проблемы можно было бы убрать в настройках отображение рамки (оставить только привязку на стене), а рамки пронумеровать (в поле «тип» программа по умолчанию печатает ID элемента, туда-то и можно засунуть порядковый номер рамки), и сделать спецификацию с рамками и их номерами. Но у этого плагина нет опции «привязка +информация» — вся информация печатается только вместе с рамкой — убираешь иконку рамки, убирается и вся сопроводительная информация. Если разработчик придумает опцию «перевернуть рамку зеркально» для таких стен, то это тоже может быть решением. Но все равно останутся вопросы. У всех голова по-разному устроена. Пока иконка «оторвана» от стены, остается вопрос как ее читать — как проекцию или как изображение лицевой стороны. В общем то же касается и стен, которые на чертеже расположены «вертикально»: на чертеже иконка рамки может быть ориентирована только горизонтально, и как ее при монтаже «развернет» вдоль стены электрик — по часовой стрелке или против часовой — зависит исключительно от того, что он ел на завтрак — яичницу или овсянку с грецким орехом))

Там же есть вроде — перевернуть рамку зеркально. Но писать надо не тут, а разработчику forum.cadstudio.ru/index.php?topic=29198.450

Не благодарите — bimcomponents.com/GSM/Details/15842

это старая версия? или новая? там написано для 16 архикада. Вот правильная ссылка forum.cadstudio.ru/index.php?topic=29198.0

тоже бы хотел увидеть как нарисовать проводку, чтоб ее было видно на стенах (будущих трассах прокладки).

Очень полезный урок, но как быть пользователям Архикад 20, где можно скачать версию для 20 версии?

@Надежда Бейнер Спасибо, я скачал! Хочу узнать, Рамками для 22 версии можно пользоваться в Архикад 20 или нет?

@Надежда Бейнер Спасибо, я скачал. Рамками для 22версии можно пользоваться в Архикаде 20 или нет?

на сайте можете найти ссылку на форму, где исходники autocad-specialist.ru/uroki-archicad/archicad-electrika.html

Спасибо вам огромное, просто огромнейшее))))) прекрасный урок)))))

Спасибо огромное, очень выручили и вовремя. Хотелось бы спросить, не могли бы вы сделать такой же содержательный урок по трассировкам MEP

Архикад до ужаса замороченая и не функциональная программа. Это неповоротливый монстр, в котором если что-то и предусмотрено, то лежит так глубоко, что докопаться до него можно лишь через тернии описаний.
Интерфейс не интуитивный и содержит нагромождение команд, подкоманд и неудобных элементов.
Выполнение же огромного количества манипуляций, утяжеляет программу, а работу с ней делает непроизводительной!

Библиотека розеток выключателей archicad

В этом разделе мы изучим как интеллигентный курсор ArchiCAD обеспечивает автоматическую привязку, функцию редактирования и выбора. Курсор разработан так, что бы он изменял форму на сколько это отвечает разнообразию функций в рабочей среде. Так же будет рассмотрено техника применения форм курсора к методам черчения.

Что будет изучено:

• Интеллигентный курсор в ARCHICAD
• Формы курсора в ARCHICAD
• Функции курсора в ARCHICAD

Интеллигентный курсор в ARCHICAD

ArchiCAD использует интеллигентный курсор для помощи, упрощения и ускорения чертежного процесса. Различные формы курсора используются ArchiCAD в зависимости от того какой инструмент или функция выбраны. В время работы в ArchiCAD, вы будете видеть в различных местах или ситуациях, как курсор будет изменять свою форму, информируя вас о его отношении к существующим элементам или действиям, ожидаемым от Вас.

1. Пустой карандаш в ARCHICAD: Выберите инструмент создания стен и начните черчение стены. Пустой карандаш отобразиться после того как вы начнете чертить этим инструментом. Это означает, что вы находитесь в режиме черчения. Следующий клик завершит создание стены.

2. Прицел: Переместите курсор от стены и обратите внимание, что он примет вид перекрестия. Это указывает, что ArchiCAD ожидает от вас начала операции с уже выбранным инструментом.

3. Стрелка: Выберите инструмент Arrow в панели инструментов и обратите внимание, что курсор теперь принял вид стрелки. Это ваш инструмент выбора.

4. Галочка: Перетащите ваш инструмент на угол стены. Отобразиться галочка, что говорит о том, что курсор привязан к углу. Примерим курсор к каждому углу стены. Как видно внешний вид галочки для каждого угла стены будет различным. Это потому, что ArchiCAD использует конструкционную линию, чтобы автоматически чертить пересечения стен. Жирная галочка означает, что конструкционной линией является одна из сторон стены. Что бы видеть построительную линию, переключите Wall & Beam Intersections на No в Options/ Display Options. Включите Turn Wall & Beam Intersections на Yes снова. Выберите инструмент создания стен (Wall Tool) и галочка примет свой обычный вид.

5. Закрашенный карандаш: Кликните как показано на рисунке и переместите «пустой карандаш» поперек края стены. Обратите внимание на то, что различные формы курсора указывают на то, какая сторона стены является активной конструкционной линией.

6. Символ перпендикулярности: Теперь перетащите закрашенный карандаш к точке, которая дает перпендикуляр к стене. Данный вид курсора будет указывать, что вы привязаны к перпендикуляру к стене.

7. Полосатый карандаш: Теперь переместим пустой карандаш вдоль поперек конца стены. Обратите внимание, что на конце стены карандаш отображается заштрихованным. Это потому, что стена имеет горячую точку в этих четырех углах..

8. Перекрестие: Теперь начертим стену, пересекающую другую стену, как показано. Переместим курсор к пересечению двух стен. Курсор измениться на перекрестие, что указывает, что вы привязаны к пересечению.

9. Значок в виде логотипа Мерседес: Переместим курсор куда-нибудь на сторону стены. Курсор примет вид логотипа Мерседес. Это указывает, что вы привязаны к стороне стены. Обратите внимание как изменяется форма курсора, в зависимости от того какая сторона стены является активной построительной линей.

10. Значок касательной: Выберите инструмент Wall (стена) и укажите геометрический метод Center Arc в окне информации. Начертите круговую стену как показано. Теперь выберите опцию Single Wall (единичная стена) из окна информации и начертите стену касательную к окружности, как показано. Курсор измениться на Значок касательной, что указывает, что вы привязаны к стене по касательной.

11. Значок в виде трезубца: Кликните на инструменте Marquee (маркировка) в панели инструментов. Теперь переместите окно маркировки как показано. Обратите внимание что курсор изменяется на значок трезубца, когда он находиться над маркированной областью. Когда значок трезубца отображается, вы можете кликнуть и перетащить маркированную область и все ее содержимое.

12. Значок в виде молотка: Значок молотка используется для подтверждения операций, подобных расположению размеров или несущих конструкций. Что бы расположить размер, выберите инструмент образмеривания, кликните вашим курсор на оба конца стены и затем сделайте еще двойной клик. Молоток отобразиться что бы подтвердить расположение размера.

13. Волшебная палочка: Волшебная палочка позволяет осуществлять автоматические операции, такие как трассировка стен и заштриховка областей. Как пример, выберем инструмент создания стен (Wall Tool) и выберем опцию прямоугольной геометрии в окне информации. Начертим стену в виде прямоугольника как показано. Теперь кликнем на инструменте штриховки (Fill Tool), а затем на кнопке волшебной палочки в окне управления и наконец кликнем внутри прямоугольника что бы расположить штриховку. Волшебная палочка так же доступна в 3D Window.

14. Глаз или двойной глаз: Глаз и двойной глаз указывают на какой стороне объекта подтвердить выполнение операции.

Выберем инструмент создания дверей (Door Tool) и переместим курсор на стену, где он примет вид логотипа Мерседес. Кликните на одной из сторон стены и курсор примет вид глаза. Если вы будите перемещать курсор, точка вставки двери будут изменяться.

Двойной глаз указывает позицию of an edge-placed door or window.

15. Пипетка / шприц: Эта особенность будет автоматически фиксировать установки и параметры объектов и позволит вам чертить с этими установками присваивать их другому объекту. Чтобы использовать уже вставленную вами дверь, переместите курсор к краю двери, чтобы он принял вид галочки. Теперь нажмите клавишу Alt. Курсор примет вид Пипетки. Кликните на двери, что бы получить ее параметры. Теперь нарисуем еще одну стену и расположим на ней дверь. Обратите внимание, что обе двери одинаковые.

Начертим новую стену и вставим в нее окно с параметрами по умолчанию. Далее, выполним двойной клик на инструменте создания окон (Window Tool) и изменим ширину окна. Кликнем на OK и расположим окно в стене. Теперь получим параметры нового окна используя клавишу Alt и курсор в виде Пипетки. Переместим ваш курсор к первому окну, которое вы вставили, удерживая клавиши Alt и Ctrl. Курсор примет вид шприца. Кликните на крае окна что бы передать установки.

16. Маркеры для Половины, Деления, Процента / Расстояния: Включите кнопку Marker в окне координат и выберите Half (половина).

Теперь переместим курсор к краю стены. Линейный маркер отобразиться посередине стены. Это горячая точка на стене, к которой можно привязать курсор. Она временная и пропадет через несколько секунд.

Повторите описанные выше шаги для маркировки Деления, Процента и Расстояния

17. Наклон курсора: Курсор ArchiCAD имеет резиновую линию которая может выравнивать отдаленные точки и грани. Эта резиновая линия имеет три режима:

• Горизонтальное выравнивание
• Вертикальное выравнивание
• Угловое выравнивание

Чтобы использовать эти режимы, кликните чтобы начать построение стены и нажмите кнопку Shift. Это вызовет автоматическое выравнивание конструируемой стены по вертикали, горизонтали или заранее установленному углу, который можно установить в Параметрах. Что бы использовать различные виды выравнивания курсора, выберите одну из трех кнопок в окне управления, при нажатой кнопке Shift Key.

18. Ножницы: Эта форма курсора используется когда осуществляется обрезка элементов. Черные ножницы отображаются вверху элемента, если его можно обрезать, в то время белые ножницы говорят что обрезать нечего. Чтобы обрезать стену, переместите курсор к краю стены удерживая клавишу Ctrl. Теперь кликните на стене.

19. Облако: Облако представляет пустое пространство над горизонтом в перспективных видах. Вы не можете чертить в этом пространстве 3D Window.

20. Контекстное меню: Контекстное меню ArchiCAD предлагает быстрый вызов команд меню специфицированных текущему выбранному элементу. Для доступа к этому меню Menu, выберите элемент и кликом правой кнопки мыши откройте это окно.
