Что такое величина автоматического выключателя

Нормирование коммутационной способности выключателей

Выбор выключателей

Под коммутационной способностью выключателя понимают eго способность отключать и включать электрические цепи при КЗ. Соответственно установлены понятия номинального тока отключения Iот.ном и номинального тока включения Iвк.ном.

Номинальный ток отключения

Тяжесть процесса отключения (в части, относящейся к току) определяется в основном действующим значением периодической составляющей отключаемого тока. Поэтому условились под номинальным током отключения понимать наибольшее допустимое действующее значение чисто симметричного тока или наибольшее допустимое значение периодической составляющей асимметричного тока к моменту τ размыкания дугогасительных контактов. Выключатель должен надежно отключать эти токи при: асимметрии β=i/(√2 Iпτ) — вплоть до номинального значения βном=iaτном/(√2 Iот.ном); напряжении сети — вплоть до наибольшего рабочего напряжения Uраб.нб; номинальных параметрах восстанавливающегося напряжения; нормированных циклах операций включения и отключения.

Действующее значение периодической составляющей тока КЗ к некоторому моменту τ определяют по огибающим кривым, как показано на рис.1.

Рис.1. Осциллограмма отключаемого тока КЗ:
АА’ и ВВ’ — огибающие кривые;
ЕЕ’ — момент размыкания дугогасительных контактов

Расчетное время τ размыкания дугогасительных контактов (в секундах), определяют как сумму собственного времени отключения выключателя tот.сб и минимального времени срабатывания релейной защиты, принимаемого равным 0.01 с:

τ=tот.сб+0,01 (1)

Собственное время отключения выключателя указывают заводы-изготовители. Его исчисляют от момента подачи команды на отключение до момента размыкания дугогасительных контактов.

Обычно номинальная асимметрия выражается в процентах:

Рис.2. Номинальная асимметрия отключаемого тока
как функция расчетного времени τ

Согласно ГОСТ 687-78 номинальная асимметрия установлена как функция времени τ (рис.2). Кривая βном(τ) представляет собой экспоненту с показателем τ/Та. Значение принято равным 0,045с, что соответствует среднему значению — в большинстве точек системы. При КЗ вблизи мощных электростанций Та>0,045с, что должно быть учтено при выборе выключателя. При τ>70мс значение βном следует считать равным нулю.

При выборе выключателя по номинальному току отключения должны быть соблюдены следующие условия:

(2)

где iaτном=√2 Iот.номβном/100 — номинальное значение апериодической составляющей тока отключения.

В левой части этих неравенств указаны номинальные параметры выключателя, в правой — соответствующие расчетные значения.

Если второе требование не выполнено, т.е. расчетное значение апериодической составляющей тока превышает номинальное значение, то в этом случае следует сопоставить условные значения полных токов отключения, а именно:

откуда

Из последнего выражения следует, что выключатель способен отключать ток КЗ при значении i, превышающем номинальное значение, при условии, что номинальный ток отключения превышает расчетный ток Iпτ в отношении

Номинальный ток включения

Под номинальным током включения понимают наибольший ток КЗ, который выключатель способен надежно включить. Заводы-изготовители определяют этот ток наибольшим действующим значением, которое установлено равным номинальному току отключения

и наибольшим мгновенным значением, которое установлено равным

Отсюда следует, что выключатель, выбранный по номинальному току отключения, способен также включить цепь с номинальным током включения. Поэтому дополнительной проверки не требуется.

Нормированные циклы операций включения и отключения

Для выключателей, предназначенных для работы с АПВ, нормированы следующие циклы:

1) О — tбт — ВО — 180 с — ВО;

2) О — 180 с — ВО — ВО,

где О — операция отключения КЗ; ВО — операция включения на КЗ и немедленно (без преднамеренной выдержки времени) следующая за ней операция отключения; tбт — нормированная бестоковая пауза при АПВ, значение которой для разных типов выключателей может находиться в пределах от 0,3 до 1,3 с.

Для выключателей, не предназначенных для работы с АПВ, установлен только второй цикл.

Проверка выключателя на электродинамическую и термическую стойкость

Условия электродинамической стойкости электрических аппаратов могут быть записаны следующим образом:

Для выключателей номинальные токи электродинамической стойкости установлены равными

(5)

Отсюда следует, что выключатель, выбранный по номинальному току отключения, отвечает условию электродинамической стойкости.

Условие термической стойкости выключателя может быть записано следующим образом:

I 2 тер.номtтер.ном≥B (6)

где Iтер.ном — номинальный ток термической стойкости выключателя, установленный равным Iот.ном; tтер.ном — номинальное время термической стойкости (3-4с); В — интеграл Джоуля с пределами интегрирования от нуля до tот.

Как выбрать автоматический выключатель (модульный автомат)

Многие из потребителей далекие от электричества до сих пор думают, что модульный автомат в их электрощитке, является обычным выключателем. Что-то вроде рубильника.

Однако это далеко не так. И при выборе этого аппарата есть свои нюансы, которые напрямую влияют на его надежность и долговечность.

Мы сейчас не будет говорить о правильном расчете и подборе по номинальному току, это тема отдельной статьи. Давайте пройдемся по другим, не менее важным аспектам и характеристикам, на которые мало кто обращает внимание.

Однако именно они и отличают хороший, качественный автоматический выключатель для домашней электропроводки от посредственных.

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Корпус автомата

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках.

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.

Хотя часто попадается даже с четырьмя.

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

Читать еще:  Портал по розеткам выключателями

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам.

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше. Особенно это важно при плотном расположении автоматов в одном ряду.

Правильные клеммы

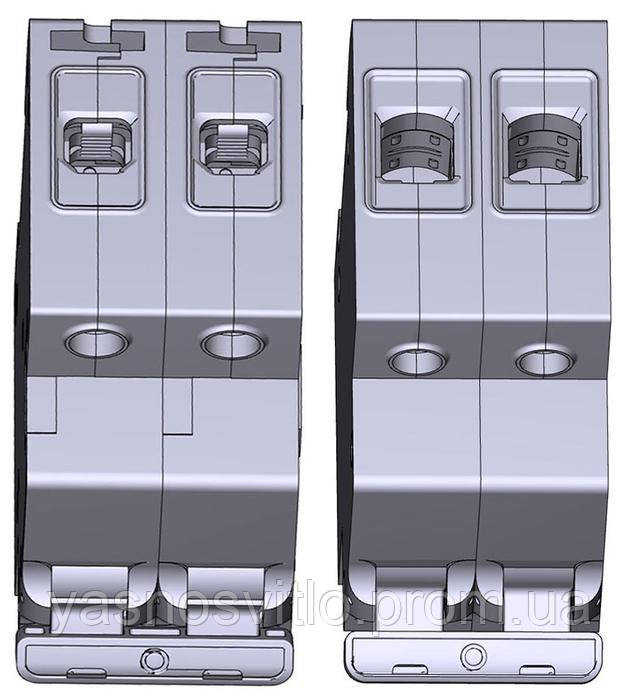

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой. Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод. Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

  • включено
  • отключено

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

  • B
  • C
  • D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз. Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки 10-ти или 20-ти кратные токи срабатывания это серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА. В Западных странах например, все изделия меньшей величины уже давно запрещены.У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

Предполагает ли квантовая механика множественность миров или что такое интерпретация Эверетта?

Ну что, поговорим немного о квантовой механике? Согласна, довольно сложная тема, но эта сложность лишь придает ей пикантности и остроты. Как и многочисленные предположения о существовании Мультивселенной и параллельных реальностей. К слову сказать, современная физика изобилует подобными идеями, но мы с вами остановимся на одной из, по моему скромному мнению, самых интересных из них – многомировой интерпретации квантовой механики или интерпретации Эверетта. В 1954 году, будучи аспирантом Принстонского университета, физик Хью Эверетт пришел к революционной интерпретации нерелятивистской квантовой механики, которую полностью развил за два последующих года. Однако научное сообщество не придало особого внимания трудам Эверетта, так как работа не вела к новым предсказаниям и к тому же выглядела парадоксальной и в целом ненужной. Более того, его труд никак не повлиял на основную линию развития теоретической физики и создание Стандартной модели физики элементарных частиц. И все же, десятилетия спустя работа Эверетта привлекла внимание космологов. И хотя практических последствий она по-прежнему не принесла, это не значит, что видение мира, описанное в работе выдающегося физика, не стоит нашего с вами внимания.

Согласно Многомировой интерпретации квантовой механики, существует множество миров, расположившихся параллельно в том же пространстве и времени, что и наш с вами дом

Многомировая интерпретация квантовой механики

Итак, для начала давайте оговорим кое-что важное: когда физики размышляют о Мультивселенной, скорее всего, они думают о космологической мультивселенной. Да, звучит как минимум грандиозно, но так оно и есть. Просто речь идет не о наборе отдельных вселенных. Скорее, эти идеи относится к совокупности областей пространства, настолько далеких, что они для нас попросту ненаблюдаемы. К тому же, там действуют свои, неизвестные для нас законы.

Некоторые физики считают, что могут существовать разные частицы, разные силы, даже разное количество измерений пространства по сравнению с тем, что мы видим вокруг нас.

Но что такое космологическая вселенная? Удивительно, но объяснение звучит проще, чем кажется – наука космология изучает свойства и эволюцию Вселенной. Ни больше ни меньше. А Вселенная, как мы знаем, та еще штучка – родилась около 14 миллиардов лет назад и с тех пор расширяется, расширяется и расширяется со все возрастающей скоростью.

Вселенная, как мы знаем сегодня, расширяется с ускорением. Но почему это происходит физики сказать не могут.

И когда физики говорят о космологической вселенной они вовсе не веселятся, воображая бесконечное множество копий самих себя, как, например, в мультсериале «Рик и Морти», главные герои которого с помощью «портальной пушки» путешествуют по этому самому Мультиверсу, нередко уничтожая целые миры. Нет, физики, конечно, любят смотреть на путешествия вечно пьяного дедули и его робкого внука и размышлять о подобном, но идея космологической вселенной естественно возникает как следствие других (не менее спекулятивных идей), включая теорию струн и космологическую инфляцию.

Многие исследователи полагают, что так как эти идеи сами по себе являются умозрительными, космологическую мультивселенную следует рассматривать как умозрительную в квадрате. Безусловно, она действительно может существовать, но единственное, что можно сказать по этому поводу прямо сейчас – мы не знаем.

Однако множественные «миры» квантовой механики – это нечто совершенно иное. Они находятся недалеко – но лишь потому, что они вообще нигде не «расположены». И они естественным образом вытекают из простейшей версии нашей наиболее проверенной физической теории – квантовой механики.

Чтобы всегда быть в курсе последних новостей из мира науки и высоких технологий, подписывайтесь на наш новостной канал в Telegram. Так вы точно не пропустите ничего интересного!

Квантовая механика Мультивселенной

Но чтобы понять почему это так, следует вспомнить как работает квантовая механика. Давайте рассмотрим электрон – элементарную частицу, имеющую определенное фиксированное значение величины, называемой спином. Когда мы измеряем его вращение, то получаем только один из двух возможных ответов: он вращается вверх или вниз относительно любой оси, которую мы использовали для его измерения.

Наш мир намного больше и сложнее, чем мы можем себе представить. Но шанс разгадать фундаментальные тайны Вселенной у нас есть.

Странно, да? Почему всего два возможных ответа? Но еще более странно то, что мы не всегда можем предсказать, каким будет результат измерения. Мы можем подготовить электрон в “суперпозиции” спина вверх и спина вниз, так что будет некоторая вероятность наблюдения каждого результата. Напомним, что физики описывают состояние электрона в терминах «волновой функции», которая демонстрирует какая часть состояния электрона имеет спин «вверх», а какая –»вниз». Также ученые используют волновую функцию для вычисления вероятности каждого результата измерения.

Однако чем больше экспериментов проводят ученые, и чем глубже становится их понимание квантовой механики, тем больше кажется, что волновая функция действительно существует. Она не просто характеризует наши знания, это – реальное физическое состояние электрона.

Таким образом, все квантовые предметы можно описать лишь с помощью вероятностей, а волновая функция и вовсе дарит шанс на существование любого количества различных состояний, в которых может находиться объект. Но стоит начать наблюдать за ним, или измерить его, как объект принимает одно из известных состояний – по крайней мере, с вашей точки зрения.

Волновая функция квантовых состояний

Интересно и то, что волновая функция, скажем так, разделяет физиков. Многие придерживаются Копенгагенской интерпретации, согласно которой мы никогда не сможем узнать, что происходит в этой нечеткой области предварительного измерения. Другими словами, квантовая теория делает предсказания о реальности, но ничего не говорит о том, как именно она устроена.

Интерпретация Эверетта

Итак, мы выяснили, что измерение – это взаимодействие квантового объекта с прибором. В результате этого взаимодействия измеряемый объект переходит из одного макростсояния в другое. И вот тут-то, как говорится, собака зарыта – согласно копенгагенской интерпретации такова наша объективная реальность, для существования которой не нужны дополнительные обоснования. И Хью Эверетт высказался против подобной трактовки.

По Эверетту, волновая функция не коллапсирует. Это означает, что существует бесконечное множество параллельных копий воплощений нашей физической реальности, ведь волновая функция описывает единый квантовый мир – бесконечный набор возможных состояний. Измерение этих состояний позволяет физикам выделять классические проекции, в которых они сами и находятся в качестве наблюдателей. И если результат измерения – это выбор из всего двух состояний (спин вверх или спин вниз), то после измерения в дело вступает волновая функция, порождая два мира, в одном из которых спин вверх, а в другом – вниз.

Хью Эверетт. Изображение: TASS Наука

Как пишет физик Алексей Левин в статье Тасс, можно предположить, что различные ветви единой волновой функции, описывающие параллельные миры, осциллируют во времени не в фазе и потому друг для друга как бы не существуют.

Эрвин Шредингер, основатель квантовой теории, который глубоко скептически относился к ее правильности, подчеркивал, что эволюция квантовых систем естественным образом приводит к состояниям, которые могут быть измерены как обладающие совершенно иными свойствами. Его «кот Шредингера», как известно, увеличивает квантовую неопределенность в вопросах о смертности кошек. До измерения кошке нельзя присвоить свойство жизни (или смерти). И то, и другое — или ни то, ни другое — сосуществуют в целой преисподней возможностей.

Повседневный язык плохо подходит для описания квантовой дополнительности, отчасти потому, что повседневный опыт с ней не сталкивается. Практические кошки взаимодействуют с окружающими молекулами воздуха, среди прочего, совершенно по-разному в зависимости от того, живы они или мертвы, поэтому на практике измерение производится автоматически, и кошка продолжает жить (или умирать).

Разыскивается кот Шредингера! Живым или мертвым!

Но запутанные истории описывают вопросы, которые в реальном смысле являются котятами Шредингера. Их полное описание требует, чтобы в промежуточные моменты времени мы учитывали обе из двух противоречивых траекторий свойств.

Контролируемая экспериментальная реализация запутанных историй является деликатной, потому что она требует, чтобы мы собирали частичную информацию о нашем измерении. Обычные квантовые измерения как правило собирают полную информацию за один раз — например, они определяют определенную форму или определенный цвет — а не частичную информацию, охватывающую несколько раз.

Но это можно сделать — действительно, без больших технических трудностей. Таким образом, физики могут придать определенное математическое и экспериментальное значение распространению идеи множественности миров в квантовой теории и продемонстрировать ее обоснованность.

Выводы

В заключение хочу добавить, что сам сам Эверетт никогда не продвигал идею множественности миров или Мультивсерса. Еще до того, как он защитил докторскую диссертацию, он принял предложение о работе в Пентагоне и занимался проблемами холодной войны (некоторые его работы были настолько секретными, что до сих пор засекречены) и, по сути, исчезли с академического радара. Только в конце 1960-х годов идея набрала некоторый импульс, когда ее подхватил и с энтузиазмом продвигал Брайс Девитт из Университета Северной Каролины, который написал:

Каждый квантовый переход, происходящий в каждой звезде, в каждой галактике, в каждом отдаленном уголке Вселенной, расщепляет наш локальный мир на Земле на мириады копий самого себя.

Законы взаимодействия частиц кардинально отличаются от законов видимого мира

Интересно и то, что первая версия докторской диссертации Эверетта (позже измененная и сокращенная) на самом деле называлась «Теория универсальной волновой функции». И под «универсальным» Эверетт подразумевал следующее:

Поскольку утверждается универсальная значимость функции состояния, можно рассматривать сами функции состояния как фундаментальные сущности, и можно даже рассматривать функцию всей вселенной. В этом смысле эту теорию можно назвать теорией «универсальной волновой функции», поскольку предполагается, что вся физика вытекает только из нее.

И все же, множество вопросов остаются без ответа. Но это нормально, так как физики любят решать сложные вопросы. Так что мы должны быть благодарны за то, что Хью Эверетт завещал нам богатый набор параллельных вселенных, в одной из которых, мы, судя по всему, и находимся. Так что смело передаю привет самой себе из параллельной вселенной, чем бы другая «я» сейчас не занималась.

В чем необходимость испытания автоматических выключателей

Современные электросети отличаются высокой степенью защищенности. Наличие во вводно-распределительных устройствах автоматики призвано защищать человека, электропроводку и электрические приемники от возникновения внештатных ситуаций. Каждый из автоматических приборов, обитающих в электрическом шкафу или щитке, имеет свое предназначение. В частности функции защиты электропроводки от токовых перегрузок отведены автоматическому выключателю (АВ).

На практике автоматический выключатель, в том числе и наиболее распространенный вариант – модульный автомат, представлены двумя типами расцепителей, отвечающими за определенную ситуацию:

  • наличие теплового расцепителя защищает от продолжительных токовых перегрузок, причем срабатывает он с временной задержкой;
  • назначением электромагнитного расцепителя считается мгновенное отключение (размыкание) цепи нагрузки под влиянием сверхтока короткого замыкания.

Последовательное соединение обоих расцепителей автоматического выключателя гарантирует надежное срабатывание в обеих ситуациях. Для последующего замыкания контактов АВ необходимо установить рычажок автомата в рабочее положение вручную. Естественно это касается защитных приборов, исправность которых не вызывает сомнения, поэтому работоспособность автоматического выключателя должна иметь регулярное подтверждение.

Проверку работоспособности расцепителей АВ или, выражаясь на языке электриков – прогрузку автоматического выключателя, необходимо производить в следующих случаях:

  • перед установкой в распределительный шкаф, при монтаже либо замене;
  • в ходе эксплуатации периодически, но не реже раза в три года;
  • в случае, когда корректность срабатывания расцепителей оказывается под сомнением.

В процессе прогрузки автоматического выключателя проверяется срабатывание каждого из расцепителей в отдельности.

Как производится прогрузка автоматического?

По сути, в ходе прогрузки автоматического выключателя определяются времятоковые характеристики срабатывания тепловых и электромагнитных расцепителей. Поскольку каждый из расцепителей срабатывает при разных значениях токов и времени, испытание проводится в два этапа.

Для проверки срабатывания тепловых расцепителей моделируется ситуация, когда через автомат протекает ток, трехкратно превышающий номинальное значение. Так для 10-тиамперного автомата ток прогрузки составит 30А. После подачи напряжения засекается время, через которое сработает автомат и сверяется с паспортными данными на автомат.
Время срабатывания электромагнитных расцепителей практически мгновенно, поэтому проверку расцепителей электромагнитного типа проводят только по току. Сила тока через автомат при этом должна превышать номинальное значение десятикратно, для рассмотренного выше номинала она должна составлять 100А. Контроль срабатывания расцепителей мгновенного действия производится визуально.

Таким образом, проверяется исправность автоматического выключателя. В случае если реальную характеристику срабатывания удается сопоставить с паспортными данными, автомат пригоден к дальнейшей эксплуатации, в противном выбраковывается.

До сравнительно недавнего времени испытания проводились на специальных стендах, основными составляющими которого выступали:

  • трансформатор нагрузки с амперметром во вторичной цепи;
  • регулируемый ЛАТР, для установки требуемого тока;
  • секундомер.

Исследуемый АВ включался последовательно с амперметром во вторичную обмотку трансформатора нагрузки.

Сегодня необходимость в сборке специального стенда отпала. Характеристики срабатывания расцепителя проверяются промышленно-выпускаемыми приборами серий УПТР (различных модификаций), УПА, СИНУС, Сатурн и др. Удобные и компактные, они позволяют проверять работоспособность АВ даже без демонтажа из ВРУ.
