Gl 317 выключатель характеристики

Линейный стабилизатор напряжения с регулировкой на LM317 и NPN транзисторе

Видео по теме:

В предыдущих статьях я уже рассказывал о различных схемах линейных стабилизаторов напряжения. Например, была статья про стабилизатор на базе TL431 и NPN транзисторов, а также на базе LM317, усиленной PNP транзистором. Сегодня я хочу рассказать про другую схему: если мы захотим усилить LM317 не PNP, а NPN транзистором.

Основные характеристики:
• Входное напряжение до 35В (LM317 способна работать с входным напряжением до 40В, но лучше оставить запас)
• Выходное напряжение 0,8В-37В (максимальное выходное напряжение зависит от тока, чем больше ток, тем меньше максимальное выходное напряжение)
• Ток до 8.5А (с транзистором TIP35C при максимальном входном напряжении 19,5В, а вообще зависит от выбранного транзистора и рассеиваемой на нем мощности, об этом более подробно будет описано дальше)
• Стабилизация выходного напряжения при изменении входного
• Стабилизация выходного напряжения при изменении тока нагрузки (по качеству стабилизации будет информация ниже)
• Отсутствие защиты от КЗ
• Отсутствие защиты по току

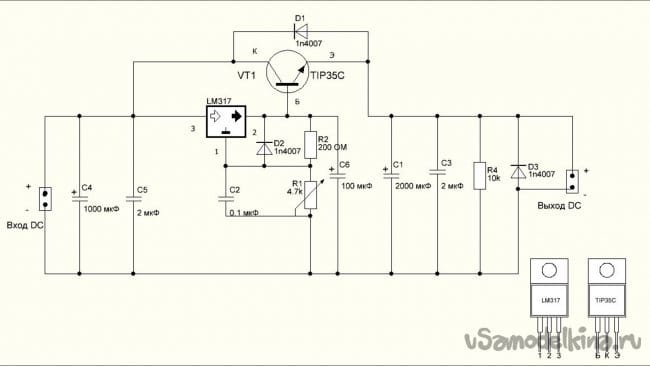

Пояснения по схеме:
Чтобы сделать проект более бюджетным и доступным все компоненты либо выпаяны из старой техники, либо куплены на Али Экспресс. В частности, LM317 и транзистор TIP35C куплены там, поэтому скорее всего не оригинальные (транзистор — 100% не оригинальный, микросхема – под вопросом). LM317 имеет 3 вывода, они обозначены на схеме и картинке в нижнем правом углу цифрами.

Микросхема управляет мощным биполярным транзистором VT1. Я для этой цели использовал, вышеупомянутый TIP35С. Эмиттер, коллектор и база также обозначены на схеме и на картинке в нижнем правом углу. Транзисторы TIP36C и TIP35С являются комплементарной парой, поэтому основные характеристики у них сходные: напряжение – 50В, ток коллектора – 25А (8-9А, для конкретно моих транзисторов, купленных на Али Экспресс), статический коэффициент передачи тока около 10.

По поводу подбора транзистора и рассеиваемой им мощности
Очень важно следить за мощностью, которую рассеивает транзистор. Оригинальные транзисторы в корпусах TO-247, ТО-218, ТО-3P и аналогичных по габаритам, могут максимально рассеивать до 70-100 Вт мощности (в зависимости от конкретной модели и экземпляра транзистора). Но лично я стараюсь нагружать транзисторы не максимально, чтобы продлить им жизнь, т.е. 60 Вт максимум, а лучше 40-50. Что касается транзисторов с Али Экспресс в вышеупомянутых корпусах, то лучше, чтобы максимальная рассеиваемая мощность не превышала 50-55 Вт. Т.е. при мощности больше 55 Вт они с вероятность 80% выйдут из строя. Токи для таких транзисторов не должны превышать 8-9А. Рассчитывается мощность, которую рассеивает транзистор по следующей формуле:

P = (U выход -U вход)*I коллектора

Например, входное напряжение – 15 В, выходное напряжение — 11 В, ток у нас 6 А
Р = (15В-11В) *6А = 24 Вт
Отдельно хочу обратить внимание на то, как меняется мощность, рассеиваемая на транзисторе в линейных стабилизаторах напряжения. Рассмотрим следующий пример: входное напряжение – 19,5 В, выходное напряжение мы установили — 2 В, наша нагрузка потребляет ток в 8,5А. Казалось бы, что должно быть:
Р = (19,5В-2В) *8,5А = 148,7 Вт
Но на самом деле нет. Я провел небольшой тест на транзисторе TIP35C: выставлял разное выходное напряжение, замерял ток и рассчитывал рассеиваемую мощность. Результаты приведены в таблице:

Как видно: чем больше мы закрываем наш транзистор, тем сильнее при этом уменьшается ток, и тем больше уменьшается выходное напряжение. В данном эксперименте максимальная мощность, рассеянная на транзисторе, не превысила 55 Ватт, что способен выдержать даже мой поддельный транзистор. Т.е. в вышеуказанном примере нашей нагрузке будет не хватать тока, но наш транзистор не выйдет из строя. Но если входное напряжение у нас будет больше, например 35В, то стабилизатор ток в 8,5А не выдержит при большой разнице между входным и выходным напряжением. В общем, для каждого режима работы транзистора нужно делать отдельный расчет рассеиваемой мощности, зная разницу между входным и выходным напряжением и реальный ток коллектора.

Продолжим рассмотрение схемы. Резисторы R1 (переменный) и R2 задают напряжение, которое наша схема будет стабилизировать. Резистор R2 можно взять номиналом от 200 до 300 Ом, мощность любая. Потенциометр R1 – номинал 4.7К-5К Ом. Для всех аналогичных схем на LM317 работает принцип: чем больше сопротивление резистора R1 относительно резистора R2, тем выше выходное напряжение.
Указанные выше компоненты составляют ядро схемы.

Всё остальное — дополнительные элементы для улучшения стабильности и некоторых защит.

Хочу обратить внимание, что обратная связь снимается не с выхода (в данном случае с эмиттера) транзистора, а с его базы. Поэтому данная схема является не совсем полноценным стабилизаторам напряжения, скорее транзистор повторяет напряжение, стабилизированное микросхемой. В интернете есть ещё вот такой вариант схемы:

Здесь добавлен резистор R3, который как раз создает полноценную обратную связь. Но испытание данного варианта схемы выявило серьезный недостаток: при изменении тока нагрузки выходное напряжение заметно меняется. Например, при установленном выходном напряжении 12,6В и уменьшении тока нагрузки с 3,1А до 1,5А выходное напряжение увеличилось с 12,6В до 13,9В, т.е. на 1,3В. При аналогичной проверке предыдущей версии схемы эта разница была всего 0,2-0,3В. При увеличении тока нагрузки выходное напряжение наоборот уменьшается в обоих версиях схемы, но в первой версии схемы это не так выражено.

Я решил остановить свой выбор на первой версии схемы, т.к. там гораздо меньше риск зажарить нагрузку повышенным напряжением при уменьшении потребляемого тока.

Прокомментирую оставшиеся элементы схемы. Конденсатор C2 (керамический 0,1 мкФ) – припаивается параллельно переменному резистору и улучшает стабильность регулировки. Также для стабильности на базу транзистора добавлен конденсатор С6. Чтобы при разряде конденсатора C2 защитить вывод микросхемы LM317 ставится диод D2. Диод D1 защищает транзистор от обратного тока. Диод D3 служит для защиты схемы от ЭДС самоиндукции при питании электродвигателей. Конденсаторы C4 (электролитический 1000 мкФ) и C5 (керамический 1-10 мкФ) образуют входной фильтр, а конденсаторы C1 (электролитический 1000-3300 мкФ) и C3 (керамический 1-10 мкФ) образуют выходной фильтр. Электролитические конденсаторы нужно подбирать по напряжению с запасом, в идеале процентов на 40 больше примерно. Например, если входное напряжение будет 20В, то конденсатор С4 лучше брать 35В, а не 25В. Резистор R4 на 10к Ом (мощность любая) создает небольшую нагрузку для стабильности работы схемы на холостом ходу и помогает быстрее разрядить конденсаторы.

Процесс сборки:
Сначала попробовал различные варианты схемы, собрав их навесным монтажом.

В целом схема рабочая, но, как и прочие линейные стабилизаторы, обладает низким КПД и высоким нагревом. Особенности и характеристики данной схемы уже были описаны ранее. Для каких-то целей это критично, для каких-то нет, в любом случае собирать и тестировать данный модуль лично мне было интересно.

Всем спасибо за внимание, надеюсь, статья была для Вас полезной! Как всегда, готов ответить на вопросы и обсудить критику по существу в комментариях к данной статье.

Lm317t Характеристики Схема Подключения

Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов.

Читать еще:  Как спрятать провод от выключателя

Например, мне необходимо ограничить ток потребления светодиодов равный мА. Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт.

Недостаток — бОльшее количество элементов, наличие помех. При низком падении lm не способна обеспечить необходимый коэффициент стабилизации, что может приводить к нежелательным пульсациям при работе.
Очень простой регулируемый блок питания на LM317

Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. В момент включения такого источника на его выходе минимальное напряжение, которое плавно увеличивается до установленного 15В по мере заряда конденсатора C1.

Предлагаю вниманию обзор интегрального линейного регулируемого стабилизатора напряжения или тока LM по цене 18 центов за штуку.

Рекомендации по номиналам конденсатора на выходе LM очень впечатляют,- это диапазон от 10 до мкФ.

А началось все с недоумения — почему это на выходе во всех схемах такой низкоомный делитель?

В Datasheets всех производителей есть параметр Adjustment Pin Current ток по входу подстройки. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Схема простого регулируемого БП на LM317T Часть 1

Похожие статьи

Как проверить lm мультиметром? Мощность рассеивания не более 20 Вт.

Встречается в различных видов корпусов.

В других регуляторах регулирование осуществляется по цепи Отрицательной обратной связи, что максимально улучшает все параметры. Описание и применение

Параметр весьма интересный и важный, определяющий, в частности, максимальную величину резистора в цепи входа Adj. Резистор можно припаять на выводы микросхемы, но не стоит забывать, что через резистор протекает весь ток нагрузки, поэтому при больших токах нужен резистор повышенной мощности.

Простенько и со вкусом,- закрылся себе транзистор при напряжении база-эмиттер ниже 1,25 В и все тут.

Благодаря разбросу, на один нагрузка всегда будет больше чем на другие. И уж точно — лучшую регулировку, а также и широчайший диапазон по типам и номиналам резисторов и конденсаторов.

О принципе регулирования выходного напряжения LM
Стабилизатор тока на LM 317

Мощные аналоги LM317T — LM350 и LM338

Правда, это честно показано на диаграмме Ripple Rejection. Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным.

Это типовая схема стабилизатора напряжения с выходным напряжением 12 В.

Рекомендации по применению защитных диодов для LM носят обще-теоретический характер и рассматривают ситуации, которых не бывает на практике. Самым эффективный способ, это собрать простой стенд используя макетную плату для проверки и запитать все от батарейки,. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже.

Микросхема LM в корпусе ТО способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию.

Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Конфигурация выводов Типовая схема включения LM Схема регулируемого блока питания на LM будет выглядеть так: Мощность трансформатора Вт, напряжение вторичной обмотки вольт. Следовательно, на вход Vin надо подать больше чем 5 вольт.

Технические характеристики:


Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. А для LM она фактически означает степень собственной ущербности и показывает, как же хорошо LM борется с пульсациями, которые сама же берет с выхода и опять загоняет внутрь самой себя. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше.

Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Стабилизация и защита схемы Емкость С2 и диод D1 не обязательны. Аналоги lm Иногда найти конкретно требуемую микросхему на рынке не удается возможным, тогда можно воспользоваться подобными ей. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах. Можно упростить себе жизнь, если использовать микросхему LM — аналог микросхемы LM, но на отрицательное напряжение. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Поэтому вам даже не придется переделывать схему готового устройства с целью подгонки параметров регулятора напряжения или неизменяемого стабилизатора.
Блок питания на LM338T part 1

Техническая документация к электронным компонентам на русском языке.

Мощность рассеивания не более 20 Вт.

А, значит, все рекомендации и особенно схемы приложений, приводимые в datasheets, носят теоретический, рекомендательный характер.

Заинтересовавшихся прошу… Немного теории: Стабилизаторы бывают линейные и импульсные.

А в LM — при снижении выходного напряжение ниже 1,25 В. Надо бы хуже, да некуда. В процессе подбора сопротивлений допускается небольшое отклонение 8…10 мА. Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах.

Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт. Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля.

Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным. Как вы уже поняли, микросхему необходимо обеспечить хорошим радиатором.

Производители этих компонентов гарантируют более высокую стабильность выходного напряжения, низкий ток регулирования, повышенную мощность с тем же минимальным выходным напряжением не более 1,3 В. Что касается второго параметра Iadj, то это фактически паразитный ток. Предлагаю вниманию обзор интегрального линейного регулируемого стабилизатора напряжения или тока LM по цене 18 центов за штуку. И не удивительно в связи с этим, что в цепи Adj рекомендуется ставить конденсатор С2. Вот только одно маленькое НО … Внутренняя часть LM содержит стабилизатор тока, в котором использован стабилитрон на напряжение 6,3 В.

Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля. Значит, надо следить не только за максимальным током нагрузки, но и за минимальным тоже? Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт. Затем подключают в схему со светодиодом.
Параллельное включение стабилизаторов …

Читать еще:  Как установить авто выключатель

Транзистор Lm317: аналоги, характеристики, схемы, чем заменить

  • Характеристики
  • Мощные аналоги LM317T — LM350 и LM338
  • Особенности подключения

Мощный стабилизатор на LM317 имеет ряд аналогов на отечественном и зарубежном рынке. Самыми известными из них являются следующие марки: Отечественные модификации КР142 ЕН12 и КР115 ЕН1. Модель GL317. Вариации SG31 и SG317. UC317T. ECG1900. SP900. LM31MDT.

Тип аналогаОписание
Отечественный и зарубежный аналогиАналогичные радиодетали отечественного и зарубежного производителей.
Полный аналогСовпадение выводов и корпуса, электрических и функциональных характеристик. Замена производится без внесения изменений в существующую электрическую схему.
Ближайший аналогВыводы на корпусе совпадают, но в электрической схеме компонентов есть некоторые различия, например разная функциональность.
Функциональный аналогЭлементы входят в одну функциональную группу, например усилители, со схожими характеристиками. Замена возможна с изменением схемы печатной платы.
Возможный аналогДанная информация представлена в ознакомительных целях. Перед заменой обязательно прочитайте документацию на эти компоненты.

Характеристики

Технические параметры LM317 при температуре окружающей среды +25 °C:

  • корпус TO-220, TO-220FP, TO-3, D2PAK, SOT-23;
  • материал корпуса — пластмасса;
  • диапазон от 1.25 до 37 В;
  • сила тока на выходе не более 1.5 А;
  • нестабильность на выходе до 0,1 %;
  • опорное (Vref) от 0,1 до 1,3 В;
  • ток вытекающий из вывода подстройки (Iadj) от 50 до 100 мкА (µA);
  • от короткого замыкания (Internal Short-Circuit Current Limiting);
  • от тепловой перегрузки (Thermal Overload Protection);
  • ограничение по максимальной рассеиваемой мощности (Output Safe-Area Compensation);

Наличие параметра Output Safe-Area Compensatio означает, что в микросхеме есть датчики “теплового ограничения”, которые ограничивают максимальную рассеиваемую мощности, при её превышении она выключится и не пострадает.

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

  • LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
  • LM350K — 3 А и 30 Вт (корпус TO-3)
  • LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.

Особенности подключения

На lm317t схема включения довольно проста, состоит из минимального количества компонентов. При этом их число зависит от назначения устройства. Если изготавливается стабилизатор напряжения, для него потребуются следующие детали: Rs – шунтирующее сопротивление, выполняющее также роль балласта. Выбирается значением около 0,2 Ом, если требуется обеспечить максимальный выходной ток до 1,5 А.

Резистивный делить с R1, R2, подключенный к выходу и корпусу, а со средней точки поступает регулирующее напряжение, образуя глубокую обратную связь. Благодаря чему достигается минимальный коэффициент пульсаций и высокая стабильность выходного напряжения. Их сопротивление выбирается исходя из соотношения 1:10: R1=240 Ом, R2=2,4 кОм. Это типовая схема стабилизатора напряжения с выходным напряжением 12 В.

Если требуется сконструировать стабилизатор тока, для этого понадобится еще меньше компонентов: R1, являющееся шунтом. Им задается выходной ток, который не должен превышать 1,5 А. Чтобы правильно рассчитать схему того или другого устройства, всегда можно использовать калькулятор lm317. Что касается расчета Rs, то его можно определить по обычной формуле: Iвых. = Uоп/R1. На lm317 стабилизатор тока светодиода получается достаточно качественный, который может быть изготовлен нескольких типов в зависимости от мощности LED: для подключения одноватного светодиода с током потребления 350мА необходимо использовать Rs = 3,6 Ом.

Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт. На lm317 стабилизатор тока светодиода получается достаточно надежный, но важно правильно рассчитать сопротивление шунта и выбрать его мощность.

А поможет в этом деле калькулятор. Также на светодиодах и на основе этой МС изготавливают различные мощные светильники и самодельные прожекторы.

Характеристики микросхемы lm317t

Регулируемый трехвыводный линейный стабилизатор напряжения и тока LM317t, характеристики которого позволяют используется его в схемах включения регулируемых блоков питания. Очень часто используется в светодиодных устройствах. В этой статье Вы узнаете основные возможности этой микросхемы, eё распиновку, технические параметры и принцип работы. Увидите, как используя всего несколько радиодеталей можно добиться получения необходимых выходных параметров.

  1. Контакты микросхемы
  2. Характеристики
  3. Схема включения
  4. Пример стабилизации напряжения на LM317
  5. Принцип работы
  6. Драйвер тока
  7. Онлайн-калькулятор
  8. Как проверить lm317 мультиметром ?
  9. Зарубежные и российские аналоги
  10. Безопасность при эксплуатации
  11. Производители

Контакты микросхемы

Изготовляется в универсальном транзисторном корпусе, позволяющем размещать его на плате или теплоотводе. Наиболее распространённая модель LM317 встречается в корпусе TO-220 с буквой «Т» в конце маркировки. Буква «t» обозначает тип корпуса.

Цоколевка стабилизатора LM317 производится по трем контактам. Если смотреть на устройство спереди, то первый контакт слева (Adj) — это регулируемый вывод, средний (Vout) – выход и последний справа (Vin) — вход.

  • Vin — это вывод, на него подается входное напряжение, которое нужно регулировать. Например, на него может подаваться 12 В, которое устройство будет понижать до 10 В на Vout.
  • Vout — это вывод, на который выводится напряжение. Поверхность радиатора соединена с этим выводом микросхемы.
  • Регулируемый (Adj) — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор.

Встречается в различных видов корпусов.

Номера контактов разных типов корпусов микросхемы.

Характеристики

Технические параметры LM317 при температуре окружающей среды +25 °C:

  • корпус TO-220, TO-220FP, TO-3, D2PAK, SOT-23;
  • материал корпуса — пластмасса;
  • диапазон от 1.25 до 37 В;
  • сила тока на выходе не более 1.5 А;
  • нестабильность на выходе до 0,1 %;
  • опорное (Vref) от 0,1 до 1,3 В;
  • ток вытекающий из вывода подстройки (Iadj) от 50 до 100 мкА (µA);
  • от короткого замыкания (Internal Short-Circuit Current Limiting);
  • от тепловой перегрузки (Thermal Overload Protection);
  • ограничение по максимальной рассеиваемой мощности (Output Safe-Area Compensation);

Наличие параметра Output Safe-Area Compensatio означает, что в микросхеме есть датчики “теплового ограничения”, которые ограничивают максимальную рассеиваемую мощности, при её превышении она выключится и не пострадает.

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен.

Схема включения

Зная номера контактов и их назначение можно понизить напряжение, подаваемое на вход микросхемы до необходимого значения. Для этого надо изменить сопротивление R1, подключенного к регулируемому выводу Adj. Давайте посмотрим как это выглядит.

Как видно на схеме включения lm317 к контакту Adj надо подключить два резистора R1 и R2. Они определяют напряжение, которое понижает стабилизатор и выдает на выход. Посмотрим следующую формулу выходного напряжения.

Исходя из формулы видно, что величина Vout зависит от значения резистора R2.Чем больше увеличивается значение сопротивления R2, тем больше будет выходное напряжение.

Пример стабилизации напряжения на LM317

Допустим надо подать на микросхему 12 вольт и отрегулировать его до 5. Исходя из формулы, приведенной выше, для того, чтобы LM317 выдал 5 вольт и выступал в роли регулятора напряжения, значение R2 должно быть 720 Ом.

Читать еще:  Споты двойные с выключателем

Соберите указанную выше схему. Затем с помощью мультиметра проверьте выходное напряжение, поместив его щупы на конденсатор емкостью 1 мкФ. Если схема собрана правильно, то на её выходе будет около 5 вольт.

Входной конденсатор С1 можно не использовать, если корпус микросхемы расположен не менее 15 сантиметров от входного сглаживающего фильтра. Выходной конденсатор С2 добавляют для сглаживания переходных процессов.

Теперь замените резистор R2 и установите на его место номинал со значением 1,5 кОм. Теперь на выходе должно быть около 10 В. Это преимущество этих миросхем. Вы можете настроить их на любое напряжение в пределах диапазона, указанного в его характеристиках.

Принцип работы

Соберем простой стабилизатор напряжения используя LM317 согласно схеме.

Подключим на вход Vin источник постоянного питания. Как уже было написано ранее, к этим контактам надо подать входное напряжение, которое микросхема затем понизит в зависимости от нагрузки. Оно должно быть больше, чем на выходе.

Допустим используя эту схему надо получить 5 В нагрузке. Следовательно, на вход Vin надо подать больше чем 5 вольт. Как правило, если микросхема LM317, не является регулятором с малым падением надо, чтобы входное напряжение примерно на 2 вольта было выше выходного. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Регулятор с малым падением напряжения – устройство с низким падением на переходе, примерно от 1 до 1,5 вольт. В качестве регулирующего элемента обычно используется одинарный npn-транзистор.

Контакт Adj позволяет отрегулировать напряжение на выходе до уровня, который мы хотим.Рассчитаем, какое значение сопротивления R2 даст на выходе устройства 5 вольт. Используя формулу для выходного напряжения можно узнать значение сопротивления R2.

Так как сопротивление R1 равно 240 Ом, а выходное напряжение равно 5 В, то R2 согласно формуле будет равно 720 Ом. Таким образом, при значении R2 =720 Ом, LM317 будет выдавать 5 В, при подаче на её вход более 5 Вольт.

Драйвер тока

Драйвер тока (LED Driver) поддерживает ток и напряжение в цепи нагрузки в независимости от поданного на него постоянного питания. Известно, что светодиод является полупроводниковым прибором, который следует запитать током, указанным в характеристиках светодиода.

Используя схему стабилизации как показано в DataSheet можно собрать на LM317 простую схему драйвера тока.

Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. У маломощных светодиодов ток потребления составляет порядка 20 мА или 0,02 А. Для подбора необходимого сопротивления используют формулу, где Iout это ток на выходе микросхемы, необходимый для питания светодиодов.

Используя формулу, получаем значение номинала резистора с сопротивлением 62.5 Ома. Для избежания перегрева микросхемы подбирают необходимую мощности резистора по формуле.

Собрав схему и подав питание, получают простейший драйвер стабилизации тока для светодиодов. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Номинал необходимого резистора R1, можно подобрать, используя обычный подстроечный проволочный резистор на сопротивление 0.5 кОм. Для этого сначала проверяют его сопротивление между среднем и любым из крайних выводов. С помощью мультиметра, вращая регулирующий стержень, добиваемся значения сопротивления 500 Ом, чтобы не сжечь подключенный светодиод при включении.

Затем подключают в схему со светодиодом. Чтобы выбрать подходящий номинал резистора, после подачи питания изменяют сопротивление подстроечного резистора до требуемого тока светодиода.

Онлайн-калькулятор

Для расчета параметров радиоэлементов в схемах с LM317 в сети интернет существует множество онлайн-калькуляторов:

  • для расчета резистора R2, при известном выходном напряжении и сопротивлении резистора R1;
  • для вычисления напряжения на выходе стабилизатора, при известном сопротивлении двух резисторов (R1 и R2);
  • для расчета сопротивления и мощности резистора, при известном значении силы тока на выходе микросхемы и др.

Как проверить lm317 мультиметром ?

Мультиметром микросхемы проверить нельзя, так как это не транзистор. Что-то протестировать между контактами конечно можно, но это не гарантирует исправность микросхемы, так как она содержит большое количество различных радиоэлементов (транзисторов, резисторов и др.), которые не соединены с выводами напрямую и не «прозваниваются». Самым эффективный способ, это собрать простой стенд используя макетную плату для проверки и запитать все от батарейки, . Стенд должен представлять собой простейший стабилизатор (пару конденсаторов и резисторов).

Зарубежные и российские аналоги

Чем можно заменить lm317 ? Полными аналогами микросхемы являются GL317, SG317, UPC317, ECG1900. Очень известным отечественным аналогом lm317t c фиксированным напряжением является микросхема KP142ЕН12. Если нужен регулируемый линейный стабилизатор, то подойдет КРЕН12А (можно и Б).

Безопасность при эксплуатации

Максимальное напряжение между входом и выходом не должно превышать 40 В. Мощность рассеивания не более 20 Вт. Температура пайки не должна превышать 260 °С, при соблюдении расстоянии от корпуса микросхемы более 1,6 мм и времени нагревания до 10 секунд. Температура хранения устройства должна находится в пределах от -65 до + 150 °С, рабочая температура не более + 150 °С.

Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Микросхема хорошо защищена от тепловой перегрузки и короткого замыкания контактов. Однако не стоит превышать допустимые параметры при эксплуатации, для избежания выхода её из строя и достижения максимально надежной работы.

Производители

LM317t выпускают многие именитые производители, ниже представим их вместе с DataSheet:

GALAXY / Чайник электрический GL0317

Артикул: Арт: 5037844

Товар не доставляется в ваш регион

Товара нет в наличии Выбранного размера нет в наличии

0 && priceSummary()^priceWithCouponAndDiscount Мин. сумма для заказа данного товара ?

Цвет: черный, серебристый

Все размеры

Добавлено в избранное

Электронная книга будет доступна для скачивания в Личном кабинете сразу после покупки

  • Бесплатная доставка
  • Примерка
  • 21 день на возврат
  • Бесплатный подъем на этаж

Причина уценки

Состав

Описание

Металлический чайник GALAXY GL0317 имеет корпус из нержавеющей стали марки 18/10 — это экологически безопасный материал, имеет высокую плотность и твердость, устойчив к коррозии, а также к воздействию кислот и щелочей, в том числе при высоких температурах. Чайник GALAXY GL0317 не меняет вкус воды, устойчив к образованию накипи и в течение многих лет сохраняют свои качественные и эстетические свойства. Мощность 1200 Вт Объем 1,2 л Скрытый нагревательный элемент из нержавеющей стали 18/10 Корпус из нержавеющей стали Автоотключение при закипании Автоотключение при отсутствии воды Индикатор работы

Общие характеристики

Технические особенности

Дополнительная информация

Другие функции

МодельGL0317
Гарантийный срок2 года
Тип нагревательного элементадисковый нагреватель
Доп. опции термопота, чайниказащита от включения без воды; защита от перегрева; автоматическое выключение
Количество температурных режимов1
Длина кабеля70 см
Мощность устройства1200 Вт
Вес с упаковкой (кг)0.95 кг
Высота предмета21 см
Глубина предмета14 см
Ширина предмета14 см
Ширина упаковки15.2 см
Высота упаковки20.8 см
Глубина упаковки20.8 см
Объем чайника1.2 л
Страна производстваКитай
Комплектацияподставка; чайник; инструкция по применению
Транспортировкане опасный груз
Хрупкостьне хрупкое

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от продавца

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
