Как установить выключатель одноклавишный накладной

Выключатель накладной: монтаж своими руками

Для коммутации различных видов нагрузки используют пускатели, рубильники, выключатели. Это электротехнические изделия, которые имеют определенные параметры, характеристики, особенности. При самостоятельной установке нужно убедиться, что данный вид используемого прибора соответствует параметрам потребления. В противном случае возможен перегрев коммутационного оборудования и, как следствие, пожар.

Назначение выключателя

Выключатель накладной электрический предназначен для присоединения приборов, потребляющих электрический ток, к источнику электроэнергии. Обычно это несложное коммутационное оборудование, которое при включении замыкает или размыкает механические контакты, подавая или снимая напряжение с прибора.

Выключатель накладной отличается способом установки. Он устанавливается снаружи поверхности.

Разновидности выключателей

Промышленность выпускает много разновидностей выключателей:

  • внешние или накладные;
  • внутренние или встроенные.

По типу коммутации они бывают:

  • клавишные;
  • сенсорные;
  • веревочные;
  • беспроводные и другие.

По принципу работы:

  • оконечный выключатель;
  • проходной выключатель накладной.

Способы установки

В зависимости от способа установки выключатели бывают внутренними и внешними.

Внутренние требуют подготовки места установки. В стене необходимо высверлить или с помощью другого метода подготовить отверстие. В него замуровать диэлектрическую коробочку, в которую впоследствии будет установлен внутренний выключатель.

Для внешнего такая подготовка не нужна. Этот способ установки подразумевает монтаж выключателя накладного непосредственно на поверхность.

Для выполнения работ нужны инструменты:

  • нож монтерский;
  • отвертка плоская;
  • отвертка крестовая;
  • плоскогубцы;
  • кусачки;
  • индикатор напряжения;
  • дрель электрическая.

Монтаж выключателей

Накладные розетки и выключатели устанавливают по одному и тому же принципу.

Монтаж выключателя накладного необходимо начать с просчета условий потребления. В учет идут следующие параметры: рабочее напряжение, потребляемая мощность системы, которую необходимо обслужить. По мощности вычисляют ток потребления. Если все параметры выключателя больше, чем параметры потребления, можно выполнять накладной монтаж.

Выключатели размещают на диэлектрическую прокладку, установленную на поверхность стены. В случае применения данного прибора на пожароопасных поверхностях (деревянных, горючих пластмассовых), эта прокладка служит как теплоизоляция, предотвращающая возгорание при перегреве выключателя в случае перегрузки. Второе ее назначение – обеспечить надежное крепление выключателя к поверхности монтажа.

Если на диэлектрической прокладке заготовлены отверстия для крепления, то это облегчит установку. Если же их нет, то нужно просверлить отверстия подходящего диаметра и закрепить выключатель накладной на прокладке. Для этого следует разобрать выключатель и закрепить его на стене с помощью шурупов или саморезов.

Рассмотрен пример того, как устанавливается выключатель накладной одноклавишный. При необходимости можно таким же способом сделать монтаж и двух-, трехклавишных выключателей. Для этого нулевой проводник прокладывают непосредственно к источнику потребления. Фазный провод включают на общую шину выключателя. Каждый выходной контакт подключают на проводники потребления (2-3 контакта).

Особенности монтажа

Установка накладных выключателей имеет свои особенности для разных типов крепления проводов.

Если крепление под винт, то нужно снять изоляцию на 1-1,5 см и закрепить проводник на штатное место с помощью винтов. Данный процесс можно увидеть на рисунке ниже. Один конец выключателя — на входящий проводник, другой конец — на люстру, лампу или другой потребитель электричества.

Существуют модели коммутационных устройств, у которых отсутствуют винтовые соединения для крепления проводов. На задней панели есть лишь отверстия для вставки проводников. Порядок выполнения работ таков: зачистить проводник на 1 см и вставить его в отверстие до упора. Самозажимной контакт должен зафиксировать соединение автоматически и при попытке вынуть проводник держит его довольно крепко. Не следует прилагать большое усилие для проверки прочности соединения во избежание поломки выключателя. Система крепления отработана производителем и при малых токовых нагрузках достаточно надежна. Огромным плюсом такого соединения считают отсутствие специального инструмента для соединения и простоту выполнения работ.

Читать еще:  Проверка выключателя фонарей заднего хода

Важно! Для правильного монтажа требуется с помощью прибора определить нулевой проводник и фазный. Нулевой присоединяют напрямую к осветительному прибору, а фазный подключают через выключатель накладной. Таким образом, получаем: при отключенном положении выключателя на приборе потребления напряжения нет, а при включенном подается фаза.

Техника безопасности при монтаже

Выполнять работы по установке осветительной арматуры без снятия напряжения не рекомендуется, потому что существует опасность поражения электрическим током. Поэтому монтаж должен проводить специалист с соответствующей группой допуска для работы в электроустановках.

Если работы проводятся своими силами, то нужно помнить о следующих мерах безопасности:

  • отключить питающее напряжение;
  • проверить с помощью прибора или индикатора отсутствие фазы на концах проводников;
  • выполнить работы, соединив все звенья согласно предварительно составленной схеме с учетом фазных и нулевых проводов;
  • подать напряжение обязательно через автомат с соответствующим током срабатывания;
  • проверить работу смонтированной схемы (в случае неправильно выполненного монтажа сработает автоматический выключатель);
  • если сработал автоматический выключатель, проверить правильность всех соединений, произвести корректировку и снова проверить работоспособность схемы.

Как установить выключатель одноклавишный накладной

Выключатель одноклавишный с подсветкой серия IONICH, о/у, 10А, 220В, сосна

  • Код товара 433077
  • Артикул 1435
  • Производитель UNIVersal/IONICH

Выключатель одноклавишный серия IONICH, о/у, 10А, 220В, слоновая кость (ivory)

  • Код товара 7264888
  • Артикул 1423
  • Производитель UNIVersal/IONICH

Выключатель одноклавишный с подсветкой серия IONICH, о/у, 10А, 220В, слоновая кость (ivory)

  • Код товара 5442005
  • Артикул 1424
  • Производитель UNIVersal/IONICH

С этим покупают Посмотреть

Выключатель одноклавишный наружный бежевый

  • Код товара 8897278
  • Артикул 45201
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный дуб

  • Код товара 8032879
  • Артикул 45301
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный орех

  • Код товара 7887155
  • Артикул 45401
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный с подсветкой орех

  • Код товара 8834465
  • Артикул 45421
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный с подсветкой дуб

  • Код товара 3707733
  • Артикул 45321
  • Производитель Makel

С этим покупают Посмотреть

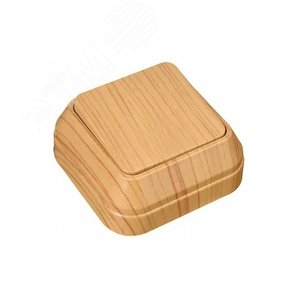

Выключатель одноклавишный наружный проходной дуб

  • Код товара 8572262
  • Артикул 45305
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный бежевый с подсветкой

  • Код товара 6709830
  • Артикул 45221
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный белый

  • Код товара 7555601
  • Артикул 45101
  • Производитель Makel

С этим покупают Посмотреть

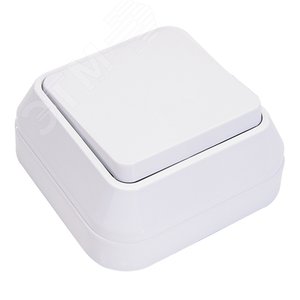

Выключатель одноклавишный наружный проходной белый

  • Код товара 1730987
  • Артикул 45105
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный белый с подсветкой

  • Код товара 9502595
  • Артикул 45121
  • Производитель Makel

С этим покупают Посмотреть

Выключатель одноклавишный наружный проходной белый с подсветкой

  • Код товара 117882
  • Артикул 45125
  • Производитель Makel

С этим покупают Посмотреть

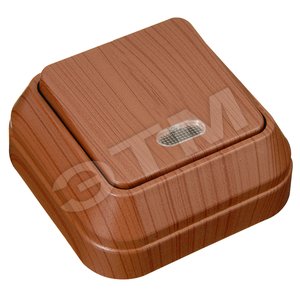

Выключатель одноклавишный наружный проходной с подсветкой орех

  • Код товара 1211911
  • Артикул 45425
  • Производитель Makel

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии
Читать еще:  Автомат или проходные выключатели

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Как подключить провод к одноклавишному выключателю?

Одноклавишный выключатель считается простым устройством, используемым для управления системой освещения в помещении. Со временем возникает необходимость в замене или ремонте такого элемента электросистемы, поэтому необходимо понимать принцип функционирования и особенности схемы подключения.

Представляет собой одноклавишный выключатель коммутационное устройство для включения и выключения одной категории источников освещения. Управление выполняется при помощи одной кнопки, имеющей два положения. На практике часто установка выключателя вызывает массу вопросов. Перед выполнением работ по ремонту или замене, необходимо выяснить функциональное предназначение всех проводов и только после этого выполнять подсоединение устройства.

Где применяется одноклавишный выключатель?

Внутреннее устройство стандартного одноклавишного выключателя предполагает наличие источника и потребителя электричества, ими выступают сеть 220 В и светильник. Чтобы выполнять включение и отключение устройства, необходимо наличие отключающего элемента между данными компонентами системы.

Одноклавишный выключатель подключается в фазовую линию электросети по последовательному соединению. Включение его в разрыв нуля не рекомендовано, поскольку такая схема небезопасна при работе электрической техники. Причиной ошибки такого способа монтажа является тот факт, что при установке устройства в разрыв нуля лампа останется под напряжением даже в отключенном состоянии выключателя. В случае прикосновения к прибору, человека может ударить током.

Устройство одноклавишного выключателя для подключения лампы освещения предполагает использование распределительной коробки, где осуществляется коммутация. К ней подсоединено 6 проводников, по двум из которых идет напряжение питания 220 вольт, и по две линии идут к лампе и одноклавишному выключателю.

Использование одноклавишных выключателей целесообразно в ситуациях, когда требуется выполнить коммутацию провода для питания одной лампы или светильника. Если же необходимо подключить люстру с большим числом ламп, тогда рекомендуется устанавливать устройство с несколькими клавишами, отвечающими за определенные лампы в люстре.

Как правильно подобрать одноклавшный выключатель

Исходя из категории электропроводки в квартире или частном доме, могут применяться следующие виды одноклавишных выключателей света:

  • для наружной установки;
  • для скрытой установки.

Отличие между ними заключается в способе их монтажа на стену. При наружном монтаже устройство фиксируется на размещенной на стене деревянной пластине. Во втором случае одноклавишный выключатель монтируется внутрь углубленного в стену подрозетника. Для скрытого размещения понадобится предварительное высверливание углубления подходящей глубины.

В процессе выбора изделия необходимо учитывать его предельные показатели. В большинстве случаев показатель рабочего напряжения равен 220В, а фактического тока 10А. В паспорте изделия указывается максимально допустимая коммутируемая мощность, стандартное значение составляет 2,2 кВт. Таким образом, мощность светильника должна быть в пределах указанной мощности.

Читать еще:  Масляный выключатель вмг 133 характеристики

Правила монтажа и установки

Изначально отметим, что монтаж одноклавишного выключателя должен выполняться с соблюдением данных правил:

  • работы проводятся исключительно при выключенном напряжении;
  • коммутации подлежат только фазные провода, нулевой проводник идет сразу на лампу;
  • выключатель скрытого типа удобно подсоединять, если длина проводки в подрозетнике не менее диаметра выключателя;
  • рекомендуется снимать изоляцию провода с помощью стриппера.

При установке стандартного одноклавишного выключателя необходимо обращать особое внимание на следующие нюансы: правильное соединение проводов в распаячной коробке и непосредственно самого выключателя.

Последовательность соединения компонентов в распределительной коробке следующая:

  • определить фазу, которая идёт со стороны питания. Для этой цели подойдет индикаторная отвертка с неоновой лампочкой. Когда она подносится к фазе, неоновая лампочка загорается;
  • отключить напряжение на квартирном щитке;
  • подсоединить фазу к одному из проводов, идущих к выключателю;
  • соединить второй провод от выключателя с проводом, идущим к центральному контакту цоколя лампы;
  • затем подсоединить к нулю кабель от внешнего контакта цоколя.

Подключение проводов к лампочке в распределительной коробке выполняется разными методами:

  • скрутка и дальнейшая пайка с изолированием данного участка изолентой или пластиковым СИЗ колпачком;
  • винтовые зажимы;
  • клеммные колодки;
  • пружинные фиксаторы.

Максимально надежное подключение и контакт обеспечивается при помощи первого способа. При использовании винтовых и болтовых соединений могут повредиться непосредственно соединяемые компоненты, особенно если у выполняющего данную задачу человека недостаточно практики и опыта. Пружины в ходе эксплуатации могут растягиваться, в результате чего может возникать искрение и возгорание.

Для того чтобы подключить одноклавишный выключатель света, нужно выполнить следующие действия:

  • снять клавишу выключения при помощи плоской отвертки. Причём действовать необходимо с максимальной осторожностью и точностью, поскольку некоторые модели выполнены из хрупкого пластика, который может повредиться;
  • зафиксировать устройство с внешним типом фиксации шурупами на подрозетнике и использовать винты для подключения проводников к контактам;
  • для скрытого типа необходимо сначала подключить провода, а затем корпус вставить в углубление стены и зафиксировать предусмотренными лапками посредством затягивания крепежных винтов. В таком случае подрозетник закрепляется в нише и проверяется надежность крепления, только после этого монтируется одноклавишный выключатель;
  • после выполнения данной последовательности действий вставить клавишу на место.

Если имеющийся подрозетник в силу длительной эксплуатации вышел из строя, необходимо на подготовительном этапе выполнить его замену. В частности, замена подрозетника может появиться в помещениях с повышенной влажностью, чтобы снизить риск отсыревания проводки и замыкания. Основной задачей при этом является не нанести повреждения проводке. Алгоритм действий таков:

  • при помощи перфоратора или зубилом вручную долбится гипс вокруг подрозетника до его высвобождения;
  • далее он извлекается и на имеющиеся провода вставляется новый подрозетник, фиксируется он гипсом или алебастровой смесью;
  • нужно дождаться полного затвердевания, и только после этого выполнить дальнейшие действия по установке;
  • затем раскрутить крепежные болты распирающих скоб, чтобы уплотнительная резинка обеспечила максимально плотное прилегание к корпусу – тогда выключатель будет входить в подрозетник до конца;
  • придерживать выключатель и зажать болты до полноценной фиксации, вставить клавишу и после включения напряжения на щитке проверить включение освещения выключателем.
