Схема подключения выключателей трехклавишного выключателя

Схема подключения трехклавишного выключателя

Схема подключения трехклавишного выключателя используется для управления группами ламп светильников со сложной конфигурацией.

В каждую группу может быть собрано несколько лампочек, соединенных параллельно. Такая схема используется при управлении разными электрическими приборами из одного места. Например, необходимо управлять светом в трех комнатах: коридор; ванная; туалет.

Описание конструкции:

В выключателе четыре контакта – один вход и три выхода. Принцип действия – фазный провод подсоединяется к центральному входу выключателя, три линии управления электроприборами подсоединяются к его выходу. Независимо от используемой конструкции, фазный провод цепи переменного тока работает на разрыв, а нулевой провод подключается к электроприборам.

Трехклавишным выключателем можно реализовать несколько режимов работы:

• первый режим – включена первая группа
• второй режим – включена вторая группа
• третий режим – включена третья группа
• четвертый режим – включены одновременно две группы
• пятый режим – включены одновременно три группы

Монтаж схемы подключения выключателя трехклавишного:

1. Подготовим места установок:
• для люстры или светильников
• для распределительной коробки
• для подрозетника
2. Смонтируем проводку электрическими проводами различных цветов.

Рассмотрим несколько вариантов.

– люстра или светильник с пластиковым корпусом (4 группа подключения).

К распределительной коробке подходят провода:

• от распределительного щитка – два провода: фазный ( L1 ) и ноль ( N )
• от двухклавишного выключателя – четыре провода
• от первой управляемой линии – два провода
• от второй управляемой линии – два провода
• от третьей управляемой линии – два провода

– люстра или светильник с металлическим корпусом (3 группа подключения).

• от распределительного щитка – три провода: фазный ( L11 ); ноль ( N1 ) и земля ( РЕ )
• от двухклавишного выключателя – четыре провода
• от первой управляемой линии – три провода
• от второй управляемой линии – три провода
• от третьей управляемой линии – три провода

Читать еще:  Споты двойные с выключателем

3 (третья) и 4 (четвертая) группы подключения нагрузок реализованы в схеме распределительного щита учета электроэнергии .

3. Соединим цветные кабеля по схеме в коробке (распределительной). На схемах, эти места обозначены «круглыми жирными» точками.
4. Подсоединим к выключателю цветные провода и закрепим его в подрозетнике.
5. Подсоединим к цветным кабелям источники света (люстра или светильники).

Далее, рассмотрим схему подключения проходного выключателя , которая позволяет управлять двумя группами подключения из разных мест.

Схема подключения выключателей трехклавишного выключателя

Сделано
в России

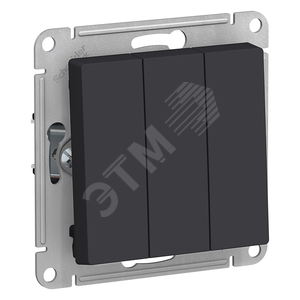

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм карбон

  • Код товара 8526537
  • Артикул ATN001031
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

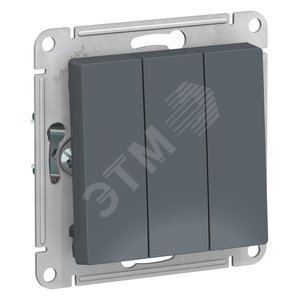

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм грифель

  • Код товара 1076467
  • Артикул ATN000731
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

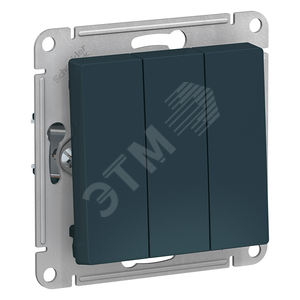

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм изумруд

  • Код товара 2587839
  • Артикул ATN000831
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

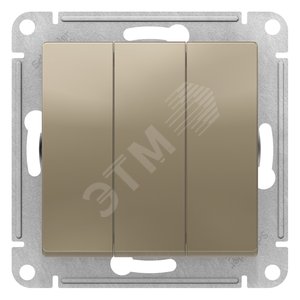

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм шампань

  • Код товара 8081619
  • Артикул ATN000531
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

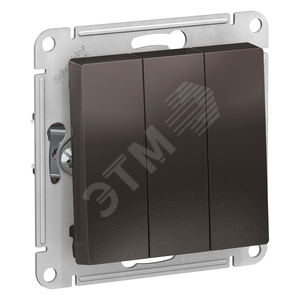

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм мокко

  • Код товара 906903
  • Артикул ATN000631
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

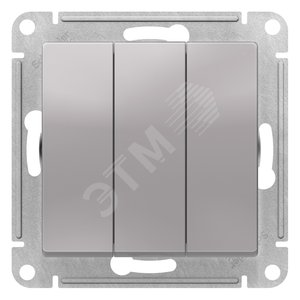

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм алюминий

  • Код товара 8762780
  • Артикул ATN000331
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

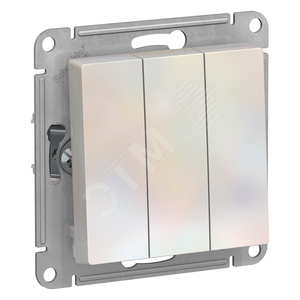

Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм жемчуг

  • Код товара 1426261
  • Артикул ATN000431
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

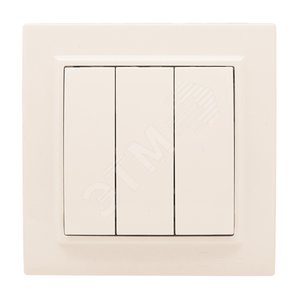

Выключатель трехклавишный СП 10А бежевый Минск

  • Код товара 5210301
  • Артикул ERV10-024-20
  • Производитель EKF/Basic

ЭТЮД Выключатель трехклавишный скрытый белый

  • Код товара 9739946
  • Артикул BC10-003B
  • Производитель Schneider Electric/ETUDE

Сделано
в России

ЭТЮД Выключатель трехклавишный скрытый бежевый

  • Код товара 9743451
  • Артикул BC10-003K
  • Производитель Schneider Electric/ETUDE

Сделано
в России

Читать еще:  Как правильно поставить выключатель массы

С этим покупают Посмотреть

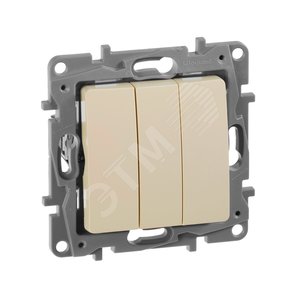

ETIKA Выключатель трехклавишный слоновая кость 10АХ

  • Код товара 987505
  • Артикул 672313
  • Производитель Legrand/ETIKA

С этим покупают Посмотреть

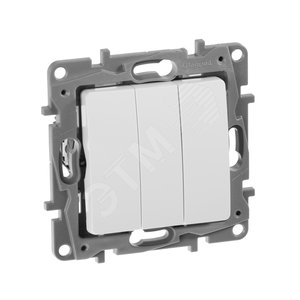

ETIKA Выключатель трехклавишный белый 10АХ

  • Код товара 5220519
  • Артикул 672213
  • Производитель Legrand/ETIKA

С этим покупают Посмотреть

ETIKA Выключатель трехклавишный антрацит 10АХ

  • Код товара 5823553
  • Артикул 672613
  • Производитель Legrand/ETIKA

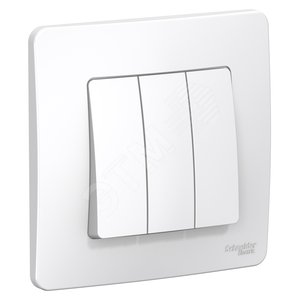

BLANCA скрытой установки трехклавишный выключатель (cх.05), 10A, 250B, белый
