Схема включения проходного выключателя с трех мест

Схема подключения трех маршевых выключателей

Схемы подключения проходного выключателя. Разновидности и особенности

Для многих возможность управления приборами освещения с разных мест жилого помещения — становится просто необходимой. Она уже перестала являться прихотью состоятельных людей, а стала элементарным удобством для комфортной жизнедеятельности обычных людей. Ведь, для примера, в большом помещение, после выключения света, придется идти обратно уже в полной тьме. А это некомфортно и опасно. Именно в подобных случаях проходной выключатель становится просто необходим.

Принцип работы проходного выключателя

В статье нашего сайта stroy-rmnt.ru речь пойдет про схемы и разновидности подсоединения проходных выключателей, про подключение их к домашнему освещению. Для понимания схемы подключения к сети, разберем для чего предназначены различные типы проходного выключателя и когда их нужно устанавливать. (Читайте также — Как правильно шпаклевать стены своими руками)

1. Разновидности проходного выключателя
2. Подключение проходного выключателя со схемой управления из двух точек
3. Схема подсоединения проходного выключателя из трех мест
4. Две группы светильников. Двухклавишный проходной выключатель
5. Принцип работы, установка и подключение проходных выключателей — видео

Принцип управления из двух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный прибор.
2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Сенсорный настенный проходной выключатель для двух источников света

Двухлинейный сенсорный проходной выключатель (переключатель) Livolo рассчитан на управление двумя зонами освещения. Проходной выключатель дает возможность управлять двумя зонами освещения из двух или трёх разных мест. Включив свет на одном переключателе, вы можете переключить его на любом другом связанном переключателе.

Принцип работы аналогичен работе экрана сенсорных мобильный телефонов: одним легким прикосновением вы включаете/выключаете освещение с двух и более мест.

Для удобства обнаружения выключателей в полной темноте предусмотрена неяркая подсветка. А габаритные размеры позволяют установить проходной выключатель в круглые монтажные коробки принятых стандартов в нашей стране. Всё это значительно облегчает самостоятельный монтаж маршевого выключателя — без сверления и прочих хлопотных операций.

Допустимые типы ламп: лампы накаливания, энергосберегающие, галогенные лампы 220 В, люминесцентные лампы, LED лампы (светодиодные лампы).

Подсветка сенсорной зоны. В выключенном состоянии подсветка голубая. Благодаря чему, вы с легкостью найдете выключатель в темном помещении. Во включенном состоянии — подсветка красная.

Выполненная из оптического стекла OptiWhite панель устойчива к износу и удобна в уходе.

Подключение к электросети происходит по стандартной схеме, нет необходимости изменять схему электропроводки.

Установка выключателя осуществляется в круглую монтажную коробку для скрытого монтажа глубиной 50 мм с межцентровым расстоянием для крепежных винтов — 60 мм. Подобную монтажную коробку можно приобрести в любом специализированном магазине.

Управление происходит за счет высокотехнологичных датчиков встроенных к корпус выключателя и позволяют четко реагировать на прикосновения к панели.

Так же управление может осуществляться по радиоканалу, это позволяет управлять освещением из любого помещения в радиусе действия пульта ДУ без необходимости быть в видимости выключателя.

Модуль сенсорного проходного выключателя света на 2 канала VL-C702S

Используется для управления двумя зонами освещения из нескольких мест. Монтаж осуществляется без внесения каких-либо дополнительных изменений в существующую схему электрической проводки для проходных выключателей. Управление реализуется прикосновением к сенсору.

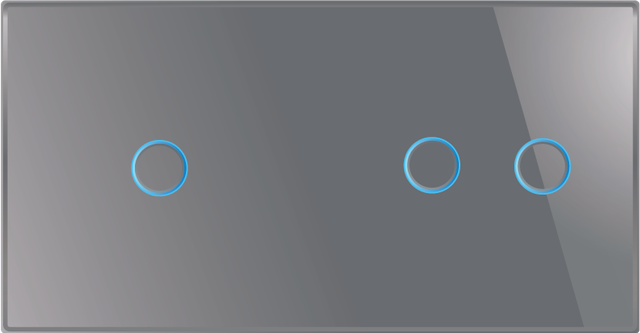

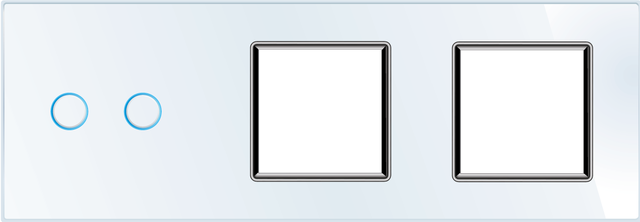

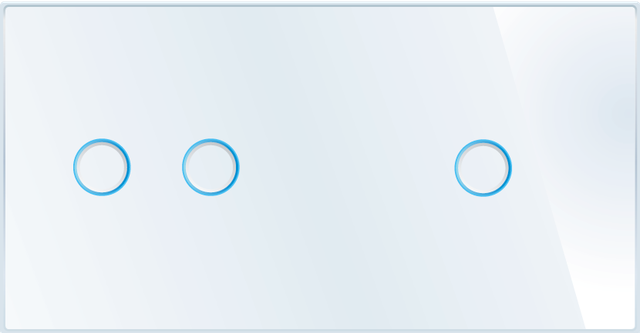

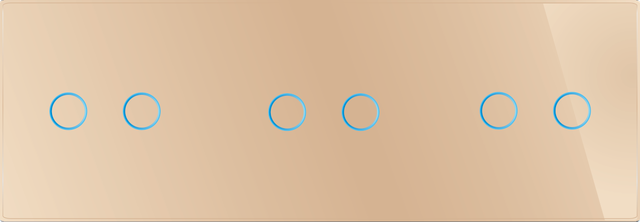

После установки модуля в монтажную коробку, для эстетического вида, на сенсорный модуль одевается лицевая панель:

Тройной проходной выключатель – схема подключения

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

• транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
• самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Где применяется подобная система управления освещением?

Схема подключения проходного выключателя с двух мест Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Пример схемы управления с трех мест показан на рисунке 7. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате.

И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков. Мы заходим в подъезд, включаем свет, а на своем этаже гасим освещение другим выключателем.

Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя. Свет вы сможете включать и выключать из любой точки.

Два двухклавишных проходных выключателя могут стоять у кровати, третий — у двери спальни. Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете.

Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется.

Два двухклавишных проходных выключателя могут стоять у кровати, третий — у двери спальни.
Схема подключения проходного выключателя с трёх мест

Минусы проходного переключателя

Недостаток проходных выключателей — отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных

Несмотря на качество управления светом и повышение комфорта проживания в квартире или доме дублирующие коммутаторы имеют недостатки:

• Нет маркировки выключения и включения клавиш, как у стандартных моделей. По этой причине невозможно определить, когда перегорела лампа. Для ее замены обесточивается автомат света через щиток.
• Большое количество скруток в распредкоробе. Число соединений зависит от количества светоточек. Можно уменьшить скрутки, подключив кабель напрямую, но это увеличит его метраж. Для потолочных светильников понадобится провести провод вверх, опустить вниз, соединить с переключателем и снова вывести наверх. Проблему решит импульсное реле, через которое будет проходить кабель.
• Лампы с разных точек одновременно не включаются и не отключаются.

Несущественные минусы практически не отражаются на качестве работы приборов. Если схема переключателя реализуется своими руками, в первое время пользователь может путаться.

Удобство переключателей проходного типа экономит время на возврат из одного конца комнаты в другой, чтобы выключить свет. Все модели выглядят аккуратно, стильно, при правильном подключении прослужат несколько лет.
