Вводной автоматический выключатель 400в

Выключатель автоматический АВ-400ДО1

Общие сведения

Выключатель автоматический взрывобезопасный с дистанционным отключением АВ-400ДО1 применяется в трехфазных электрических сетях переменного тока с изолированной нейтралью трансформатора в угольных и сланцевых шахтах, опасных по газу (метану) или угольной пыли, для защиты электрических установок от токов КЗ и для нечастых оперативных включений и отключений электрических цепей при нормальных режимах работы трехфазных сетей с напряжением 1140/660, 660 и 1140 В. Исполнение выключателя по взрывозащите — РВ 3В IIа по ГОСТ 12.2.020-76, ГОСТ 22782.5-78 и ГОСТ 22782.6-81.

Структура условного обозначения

АВ-400ДО1Х5:
АВ — автоматический выключатель взрывобезопасный;
400 — номинальный ток, А;
ДО — дистанционное отключение;
1 — номер разработки;
Х5 — климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря до 1000 м.
Температура окружающей среды от минус 10 до 35°С.
Относительная влажность воздуха 98% при температуре 35°С.
Содержание угольной пыли в окружающей среде не более 1200 мг/м 3 .
Колебания напряжения в электрической сети от 0,85 до 1,1U н о м .
Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц при ускорении 0,5g.
Группа механического исполнения М18 по ГОСТ 17516.1-90.
Рабочее положение горизонтальное, допускается отклонение от рабочего положения до 15°.
Степень защиты выключателя от воздействия окружающей среды IР54 по ГОСТ 14254-96.
По технике безопасности выключатели соответствуют ГОСТ 12.2.020-76, ГОСТ 27294-87, ГОСТ 12.2.007.6-93, действующим «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей», «Правилам безопасности в угольных и сланцевых шахтах», «Правилам технической эксплуатации угольных и сланцевых шахт».
Выключатель выпускается для внутригосударственных и экспортных поставок и соответствует требованиям ТУ 16-90 ИМШБ.641552.034 ТУ. ТУ 16-90 ИМШБ.641552.034 ТУ

Технические характеристики

Типоисполнения выключателей, коды ОКП, номинальное напряжение, частота сети и вид поставки приведены в табл. 1.

Выключатель представляет собой взрывонепроницаемую оболочку, состоящую из корпуса, быстрооткрываемой крышки, крышки отделения разъединителя, крышек отделений вводов и выводов. Корпус разделен на обслуживаемое отделение коммутационного аппарата (выключателя), отделение блокировочного разъединителя и отделения вводов и выводов. В обслуживаемом отделении установлены: панель автоматического выключателя А3792УО5 с трансформаторами тока и механическим приводом, панель защиты, управления и сигнализации.
Отделения ввода и вывода предназначены для подсоединения силовых и контрольных кабелей; блокировочный разъединитель — для разрыва электрической цепи при отсутствии в ней тока нагрузки, позволяет производить работы в обслуживаемом отделении коммутационного аппарата, не отключая выключатель от сети.
Устройство механической блокировки обеспечивает безопасную эксплуатацию выключателя и защиту обслуживающего персонала от поражения электрическим током. Она выполнена таким образом, что быстрооткрываемую крышку можно открыть только при отключенном разъединителе и нельзя включить разъединитель при открытой крышке, а также отключить его при включенном автоматическом выключателе А3792УО5. Для открывания крышки необходимо отключить автоматический выключатель.
Общий вид и габаритные размеры выключателя приведены на рис. 1.

Общий вид и габаритные размеры выключателя АВ-400ДО1
Электрическая схема выключателя (рис. 2) обеспечивает следующие виды защит, блокировок, сигнализаций и проверок: защиту от токов КЗ отходящей цепи (максимальную токовую защиту); защиту при обрыве цепи дистанционного отключения; защиту при замыкании проводов дистанционного отключения между собой; нулевую защиту; защиту, препятствующую включению выключателя при снижении сопротивления изоляции относительно земли в отходящем участке сети ниже 30 кОм при напряжении 660 В и ниже 100 кОм при напряжении 1140 В; блокирование включения выключателя после срабатывания максимальной токовой защиты, устройства блокировки от утечек; сигнализацию о включении выключателя, о срабатывании максимальной токовой защиты, о срабатывании устройства блокировки от утечек; проверку действия максимальной токовой защиты, устройства блокировки от утечек.

Электрическая схема выключателя АВ-400ДО1:
QS — разъединитель;
QF — выключатель А3792УО5;
TA1-TA3 — трансформаторы тока;
TV — трансформатор питания;
A1 — блок максимальной токовой защиты (ПМЗ);
A2 — блок дистанционного управления (БДУ);
A3 — блок контроля изоляции (БКИ);
A4 — блок присоединения;
A5 — блок диодов;
SB1, SB2 — кнопочные выключатели КЕО31 исп. 1 и 2;
HL1-HL3 — сигнальные лампы;
PV — вольтметр;
F1, F2 — предохранители;
XP — розетка;
KV1 — независимый расцепитель;
KV2 — нулевой расцепитель;
SB3 — переключатели;
SB — кнопка СТОП;
L1, L2, L3, L11, L21, L31, L12,
L22, L32, L13, L23, L33 — зажимы проводов силовой цепи;
Л1, Л2, И1, И2 — зажимы трансформаторов тока
На рис. 2 представлена принципиальная электрическая схема выключателя на напряжение 1140/660 В. В электрических схемах выключателей на 660 и 1140 В отсутствует тумблер SВ3, поэтому эти выключатели могут быть подключены в сеть только на одно напряжение.

В комплект поставки входят: выключатель, паспорт, руководство по эксплуатации, ключ для открывания быстрооткрываемой крышки.

Автоматический выключатель ВА-99 400/400А 3P 35кА EKF PROxima | mccb99-400-400

Условия поставки автоматического выключателя ВА-99 400/400А 3P 35кА EKF PROxima | mccb99-400-400

Купить автоматические выключатели ВА-99 400/400А 3P 35кА EKF PROxima | mccb99-400-400 могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена автоматического выключателя ВА-99 400/400А 3P 35кА EKF PROxima | mccb99-400-400 3п трехполюсного 3ф РЭ4000А зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим автоматического выключатель ВА-99 400/400А 3P 35кА EKF PROxima | mccb99-400-400 на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

• Описание
• Характеристики
• Сертификаты
• Видео

Технические характеристики Выключателя автоматического ВА-99 400/400А 3P 35кА EKF PROxima

Степень защиты (IP): IP30.
Подходит для монтажа на DIN-рейку: нет.
Конструкция прибора: Встроенное устройство стационарного исполнения.
Тип подключения силовой электрической цепи: Болтовое соединение.
Тип управляющего элемента: Перекидной рычаг.
Моторный привод (дополнительно): да.
Встроенный моторный привод: нет.
Диапазон уставки тока расцепления: 320-400.
Вес: 6.
Вид подключения главной электрической цепи: Переднее присоединение.
Возможность установки индикатора отключения: да.
Диапазон краткосрочной задержки расцепителя короткого замыкания: нет.
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 4000.
Комплексная защита от замыканий на землю: нет.
С расцеплением под напряжением: да.
Серия: PROxima.
Гарантия, лет: 7.
Количество полюсов: 3.
Номинальный ток, In A: 400.
Номинальная отключающая способность Icu при 400 В, 50 Гц: 35

Преимущества Выключателя автоматического ВА-99 400/400А 3P 35кА EKF PROxima

Стабильность параметров во времени. Однородная биметаллическая пластина
Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
Регулируемый электромагнитный расцепитель. Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого
Не поддерживает горение. Корпус из термостойкой пластмассы
Мгновенная коммутация. Пружина механизма расцепления
Полный ассортимент дополнительных устройств. Места присоединения дополнительных устройств
Серебросодержащая композитная напайка с вольфрамом
Лучшая электропроводность. Гибкое соединение из электротехнической меди
Лучшее гашение дуги. Однородные по толщине и массивные пластины
Максимальные возможности настройки микропроцессорного расцепителя. Регулирующая уставка по току Ir = (0,4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному току и току КЗ
Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации

Применение Выключателя автоматического ВА-99 400/400А 3P 35кА EKF PROxima

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» — проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 — 125/125А и ВА-99 — 160/160А — состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 — 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

• Способ монтажа Монтажная плата
• Ширина 0.18 м.
• Степень защиты (IP) IP30
• Высота 0.18 м.
• Глубина 0.3 м.
• Номин. напряжение 400..690 В
• Частота 50 Гц
• Количество полюсов 3
• Тип подключения силовой электрич. цепи Болтовое соединение
• Конструктивное исполнение Комплектное устройство в корпусе
• Диапазон уставки тока расцепления 320..400 А
• Номин. продолжительный ток Iu 400 А
• Конструкция прибора Комплектное устройство в корпусе
• Тип расцепителя Тепловой, электромагнитный
• Тип элемента управления Рычажковый (перекидной рычаг)
• Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания 4000 А
• Номин. отключающая способность Icu при 400 В, 50 Гц 35 кА
• Диапазон краткосрочной задержки расцепителя короткого замыкания 4000 А
• Вес 5.5 кг.
• Тип управления Рычаг
• Тип подключения Винтовое
• Материал проводника Медь
• Номинальное напряжение 380 В
• Диапазон рабочих температур от -40 до +55
• Исполнение Стационарное
• Сфера применения Промышленность
• Тип изделия Выключатель автоматический в литом корпусе
• Материал изделия Пластик
• Род тока Переменный (AC)
• Номинальное напряжение с 400 В
• Номинальное напряжение по 690 В
• Диапазон настройки устройства защиты от перегрузки с 320 А
• Диапазон настройки устройства защиты от перегрузки по 400 А
• Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по 4000 А
• Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с 4000 А
• Климатическое исполнение УХЛ3
• Нормативный документ ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
• Вид привода Ручной
• Предельная отключающая способность 35 кА
• Уставка срабатывания магнитного расцепителя Im 10

Сертификаты товара

• Сертификат соответствия

Выключатель автоматический 3п 400А 35кА ВА 88-40 IEK SVA50-3-0400

• Характеристики
• Описание
• Оплата
• Доставка

Характеристики

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2 и изготовлены по техническим условиям ТУ 3422-001-18461115-2009.

Автоматические выключатели награждены серебряной медалью 16-й международной выставки «Электро-2007» в номинации «Лучшее электрооборудование».

Сделано в России.

Безналичная оплата по счету

Оплата товара по безналичному расчёту возможна всеми юридическими лицами и индивидуальными предпринимателями. После подтверждения заказа менеджером вам выставленного счёта.

• Оплата товара производится по безналичному расчету на основании выставленного счета;
• Вместе с товаром Вы получите полный комплект документов: оригинал счета, накладная Торг-12, счет-фактура (при оплате с НДС);
• Для получения товара Вам нужно будет предъявить водителю-экспедитору паспорт и доверенность.

Онлайн-оплата заказа картой на сайте

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку Оплата заказа банковской картой.

Оплата происходит через ПАО СБЕРБАНК с использованием банковских карт следующих платёжных систем:

Описание процесса безопасности передачи данных при оплате картой.

Для оплаты (ввода реквизитов Вашей карты) Вы будете перенаправлены на платёжный шлюз ПАО СБЕРБАНК. Соединение с платёжным шлюзом и передача информации осуществляется в защищённом режиме с использованием протокола шифрования SSL. В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa, MasterCard SecureCode, MIR Accept, J-Secure для проведения платежа также может потребоваться ввод специального пароля.

Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ПАО СБЕРБАНК. Введённая информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платёжных систем МИР, Visa Int., MasterCard Europe Sprl, JCB.

Вы можете забрать заказ у нас в офисе. Для получения товара необходимо оформить заказ через сайт, по телефону или по электронной почте. Адрес пункта самовывоза: Москва, Алтуфьевское шоссе, д.43, стр.1

Доставка по г. Москва:

При стоимости заказа от 30000 руб. – доставка бесплатно.

Доставка по Москве и Подмосковью:

Доставка осуществляется курьерской либо транспортной службой в течение 1-3 рабочих дней. Стоимость доставки зависит от расстояния, а также веса и габаритов заказа.

Доставка в регионы РФ:

Доставка в регионы РФ осуществляется через транспортные компании ПЭК, СДЭК, Деловые линии.

Самовывоз из магазина

Московская область, Ленинградская область

Урал и Поволжье

5-7 рабочих дней

6-9 рабочих дней

8-10 рабочих дней

12 рабочих дней

О доставке в другие регионы России и страны СНГ уточняйте менеджеров магазина.

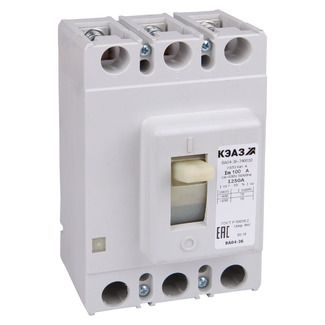

Выключатель автоматический ВА04-36-340010-400А-4000-690AC-УХЛ3-КЭАЗ

Оформление кредита

Технические характеристики

• Артикул 107560

Описание

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 20 кА на номинальный ток 400 А .

Основные характеристики Классификация

Базовая уставка: да Для выбранного номинального тока данное исполнение является основным базовым вариантом
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM — используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Тип изделия: Выключатель автоматический
Габариты и материалы

Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 114
Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400 Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
Род тока: AC AC — переменный
DC — постоянный
AC/DC — переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 10 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2: 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2: 20 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: Нет Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 4000А Порядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 8 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А): 400
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 240
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -60°С до +40°С
Дополнительные особенности

Выключатель автоматический ВА04-36-340010-400А-4000-690AC-УХЛ3-КЭАЗ (артикул 107560) купить в Москве по выгодной цене. Чтобы получить еще более выгодные предложения – следите за нашими акциями! Наш интернет магазин продает все виды инструментов с быстрой доставкой по Москве и России.

Доставка в города Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск.

Доставка по Москве

• Доставка осуществляется при сумме заказа от 1000 руб.
• В пределах МКАД осуществляется платно, стоимость доставки 390 рублей.
• Стоимость доставки по Подмосковью составляет 390 рублей + 30 руб/км за пределами МКАД.
• Доставка осуществляется по будням и в субботу в течение дня с 10.00 до 22.00
• Доставка в воскресенье — 500 руб (Обговаривается с менеджером отдельно).

Покупка в кредит

Как оформить заказ в кредит?

На нашем сайте можно оформить в кредит любой заказ на сумму от 15000 рублей. Оформлять кредит просто и удобно:

Чтобы оформить заявку непосредственно на сайте, нужно нажать на кнопку «Купить в кредит». После этого следует перейти к оформлению заказа и нажать на кнопку «Оформить в кредит». Далее необходимо заполнить анкету для оформления онлайн-заявки в банк через наш контакт-центр. Для этого понадобятся паспортные данные и немного терпения при заполнении анкеты. Клиенту предоставляется возможность выбрать удобные условия и программы кредитования, а также в режиме онлайн узнать о решении банка. При получении товара останется только предъявить паспорт и подписать кредитный договор.

Онлайн-кредит можно оформить в следующем банке:
